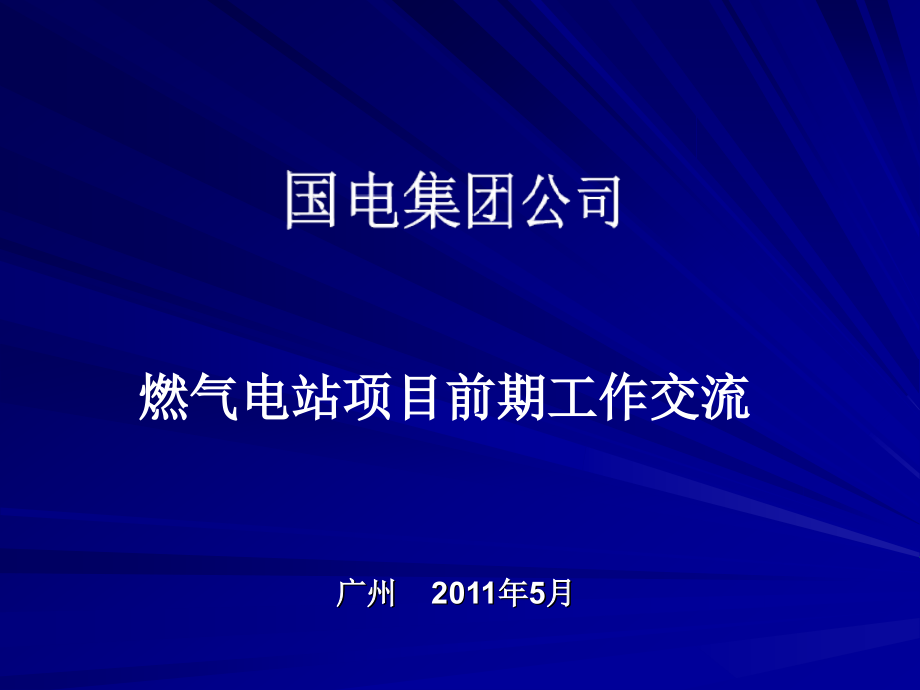

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,广州,2011,年,5,月,国电集团公司,燃气电站项目前期工作交流,汇报提纲,一、广东已投产燃机电站情况,二、广东省燃机电站前期工作,三、燃机设备技术发展情况,四、燃机、分布式能源站特点,五、对国电集团公司发展燃机电站的建议,六、分布式能源发展前景分析,一、广东已投产燃机电站情况,1,、项目概况,广东省为了适应经济和社会发展的需要，弥补广东省能源供应的不足，优化能源结构和促进节能减排，率先在国内引进进口的,LNG,。天然气资源主要来源于三方面，即：进口澳大利亚,LNG,、内陆管道天然气和南海海上天然气。,一、广东已投产燃机电站情况,1,、项目概况,广东省目前拥有燃用天然气的燃气联合循环发电机组,F,级,13,套、,E,级,3,套，还有,27,套位于珠江三角洲地区的,9E,级燃用重油的燃机已在或计划改烧天然气。,一、广东已投产燃机电站情况,项 目,广州珠江电厂燃气电厂,中山嘉明横门,电厂,广东惠州电厂,深圳前湾燃机电厂,深圳东部燃机电厂,投资方,广州发展电力公司,中海,油集团,广东省粤电,集团,广东省粤电,集团,深圳市能源,集团,电厂一期容量,2390MW,2390MW,3390MW,3390MW,3390MW,电厂规划容量,4390MW,5390MW,6390MW,6390MW,9390MW,投产,时间,2006,年,12,月,2009,年,5,月,2006,年,9,月,2006,年,12,月,2006,年,10,月,天然气来源,深圳大鹏LNG,中海油近海天然气,深圳大鹏LNG,深圳大鹏LNG,深圳大鹏LNG,动力岛供货商,GE/,哈动力,哈尔滨,动力,日本,三菱,/,东方电气,日本,三菱,/,东方电气,日本,三菱,/,东方电气,年利,用小时数,4000,小时,3500,小时,3500,小时,3500,小时,3500,小时,一、广东已投产燃机电站情况,电,厂,所属地区,机组类型,装机容量,南山热电厂,深圳,4,套,9E,4180,宝昌电力有限公司,深圳,2,套,9E,2180,钰湖电厂,深圳,2,套,9E,2180,虎门电厂,东莞,1,套,9E,1180,樟洋电厂,东莞,2,套,9E,2180,通明电厂,东莞,2,套,9E,2180,东兴电厂,东莞,2,套,9E,2180,沙口电厂,佛山,2,套,9E,2180,南,朗,电厂,中山,2,套,9E,2180,永安电厂,中山,1,套,9E,1180,丰达电厂,惠州,2,套,9E,2180,一、广东已投产燃机电站情况,2.,气源保障和运输,广东大鹏,LNG,：该项目气源来自澳大利亚西北大陆架项目。自,2006,年,6,月开始向广东省供气，稳产期年供气为,40.5,亿立方米，用于民用、商业、工业燃气和发电。目前主要用户为四家城市燃气用户（深圳、东莞、广州、佛山）、四家新建燃气电厂用户（惠州、前湾、东部、珠江）以及一家“油改气”电厂用户（美视）。,一、广东已投产燃机电站情况,2.,气源保障和运输,惠州,/,番禺海上天然气：两个海上气田自,2006,年,2,月和,2009,年,3,月通过珠海,-,中山天然气管道分别开始向广东省供气，稳产期供气为,17,亿立方米,/,年。目前主要用户为一家城市燃气用户（中山）以及两家燃气电厂用户（洪湾、嘉明）。,一、广东已投产燃机电站情况,3,、电价、热价,燃气机组无标杆上网电价相关的政策文件，根据,关于广东,LNG,电厂上网电价问题的批复,（粤价函,2007397,号），广东目前已投产的多座,LNG,电厂原上网电价为,571,元,/MWh,，,2011,年,3,月调整为,533,元,/MWh,。但该电价对应气价较低，约为,1.8,元,/Nm,3,。目前暂无热电联产机组投产，前期测算热价按照,79,元,/GJ,。,二、广东省燃机电站前期工作,1,、项目概况（取得省发改委路条）,项 目,珠海横琴岛,珠海高栏港,中山嘉明三期,国电民众电厂,投资方,中电投,中海,油集团,中海油集团,国电集团,电厂一期容量,2390MW,2390MW,3390MW,3,185,MW,电厂规划容量,8,390MW,12,390MW,5,390MW,3,185,MW,预计投产,时间,2012,年,12,月,2013,年,3,月,2013,年,9,月,2012,年,12,月,天然气来源,珠海LNG,近海,天然气,近海天然气,深圳大鹏汽车运输,动力岛供货商,GE/,哈动力,哈尔滨,动力,日本,三菱,/,东方,日本,三菱,/,东方,年利,用小时数,5500,小时,6100,小时,6600,小时,抽凝机,3600,背压机,7020,单位静态投资,3332,3814,3232,3774,二、广东省燃机电站前期工作,2,、前期工作,在燃气管线沿线的地区深圳、东莞、佛山、珠海、中山、惠州、江门、清远、韶关、阳东规划选厂多达几十个项目，多数为热电联产机组，少量为调峰机组。南方电网“十二五”中后期规划建设,3,个天然气调峰电源，初步考虑珠三角地区的广州、深圳和东莞。,二、广东省燃机电站前期工作,3,、气源保障和运输,“十二五”期间可供广东省的主要气源：中海油南海惠州,/,番禺气田及其周边潜在气源、南海荔湾气田、五个引进,LNG,（包括大鹏,LNG,、深圳,LNG,、珠海,LNG,、粤东,LNG,和粤西,LNG,），中石化川气东送江西支线入粤工程和中石油西气东输二线工程，共九大气源。各气源点分布在广东省的东南西北部，形成了多方位、多气源供气的有利格局。,二、广东省燃机电站前期工作,3,、气源保障和运输,广东省天然气管网公司将按照“统筹规划、分步实施，政府推动、市场运作，多源互补、就近供应，节约资源、环境友好”的原则建设“全省一张网”，到,2020,年将新建天然气主干管道约,3200,公里，覆盖全省,21,个地级以上城市的天然气输送网络，负责接收西气、川气、海气、进口液化天然气（,LNG,）等,10,个气源的天然气，项目总投资约,500,亿元。,二、广东省燃机电站前期工作,3,、气源保障和运输,一期工程承接西气和川气，设计年输气能力,160,亿方，设计压力,9.2,兆帕，管线全长约,467,公里，项目总投资约,76,亿元，主要包括“三干三支”：,三条主干线为鳌头,-,广州干线、广州,-,惠州干线、广州,-,肇庆干线；,三条支干线为东莞支干线、韶关支干线、清远支干线；线路经过广州、佛山、韶关、惠州、东莞、肇庆、清远,7,个地市。,二、广东省燃机电站前期工作,3.,气源保障和运输,结合珠海,LNG,项目、荔湾海气项目，建设连接珠海、江门、佛山、肇庆四个地级市的珠江三角洲西岸天然气输送管道，实现珠三角东西两岸天然气管道内环联网，并与省管网一期工程互通。,二、广东省燃机电站前期工作,3,、气源保障和运输,二期工程依托粤东,LNG,项目，建设连接潮州、汕头、揭阳、梅州等地的粤东天然气输送管网；依托粤西,LNG,项目，建设连接湛江、茂名和阳江等地的粤西天然气输送管网，形成珠三角天然气管道外环联网。,粤西,LNG,珠海,LNG,番禺,/,惠州海气,深圳,LNG,荔湾海气,大鹏,LNG,粤东,LNG,川气,西二气,广东资源和管网,2015,年资源量：,582,亿方,2020,年资源量：,765,亿方,二、广东省燃机电站前期工作,机组等级及,投资各方,FIRR,机组容量,（,MW,）,静态投资,（万元）,机组利,用小时,（,h,）,含税气价,(,元,/Nm,3,）,含税电价,(,元,/MWh,）,390MWF,级,8%,790.88,263521,4000,2.6,717,10%,790.88,263521,4000,2.6,727,180MWE,级,8%,366.00,114046,4000,2.6,821,10%,366.00,114046,4000,2.6,830,4,、调峰机组经济性分析,二、广东省燃机电站前期工作,投资各方,FIRR,纯凝工况机组容量,（,MW,）,静态投资,（万元）,机组年发电量,（,GWH,）,机组年供热量,（万,GJ,）,含税气价,（元,/Nm,3,）,含税电价,（元,/MWh,）,8%,790.88,275384,4500,720,2.6,584,10%,790.88,275384,4500,720,2.6,594,4,、供热机组经济性分析,三、燃机设备技术发展情况,6B,型,6F,型,9E,型,9F,型,燃机发电容量（万,kW,）,4.2,6.5,12,26,汽机发电容量（万,kW,）,2,3.5,6,13,联合循环发电容量（万,kW,）,6.2,10,18,39,联合循环发电毛效率,42,49,50,57,蒸汽循环方式,单压,单压或双压无再热,单压或双压无再热,三压再热,余热锅炉蒸发量（,t/h,）,60,130,200,360,两台机组占地面积（,hm,2,）,5,8,10,13,单位动态投资,（元,/kW,）,4900,4500,4000,3300,1,、不同容量机型比较,三、燃机设备技术发展情况,厂家型号,联合循环出力,(,万,kW,),燃机出力,(,万,kW,),联合循环效率,供热机组效率,技术引进,GE 9FA,39.1,23.0,56.1,70,85,国产化率,80,以上,GE 9FB,41.29,27,58%,70,85,纯进口,Mit 701F,39.5,24.9,56.2,70,85,国产化率,80,以上,Mit 701 F4,46.5,31.2,58%,70,85,纯进口,Semens V94.3A,39.9,25.3,56.5,70,85,国产化率,80,以上,SGT5-4000F,42.3,28.7,58.66%,70,85,纯进口,2,、,F,级不同流派技术比较,三、燃机设备技术发展情况,3,、轴系布置比较,三菱和,GE,的轴系布置方式均为燃机,汽机,发电机，采用刚性连接，轴系长达,42,米。发电机置于轴系末端，无离合器，燃机、汽机需同时启动。,西门子的轴系布置方式为燃机,发电机,汽机，燃机和发电机采用刚性连接，发电机和汽机由同步离合器连接。轴系长,37,米；燃机可先启动并列，燃机启动快，但不利发电机检修。,三、燃机设备技术发展情况,4,、燃烧室比较,GE,压气机,18,级、压比,16.5,。,18,个燃烧室采用逆流分管式结构；,三菱压气机,17,级、压比,17,；,20,个燃烧室采用逆流分管式结构；,西门子压气机,15,级、压比,17,。,1,个燃烧室采用环型结构，内衬耐热陶瓷。,四、燃机、分布式能源站特点,1,、燃机电厂特点,联合循环系统热效率高；,占地面积小，节约土地资源,污染物排放少，缓解环境保护压力,耗水量低，节约水资源,启动速度快、资源消耗少；,主机设备价格较高；,热通道部件的寿命和检修频率高；,燃料运行成本高。,四、燃机、分布式能源特点,2,、分布式能源站特点,位于用户侧，实现能源的综合利用。阶梯性利用，提高能源利用效率位于用户侧，实现能源的综合利用。阶梯性利用，提高能源利用效率,主要以清洁能源为燃料。风能、光伏和天然气等清洁能源,小规模,+,靠近用户,+,节能,+,环保,四、燃机、分布式能源特点,2,、分布式能源站特点,关键技术不足，小型燃机设备价格很高；,缺少统一规划和协调机制；,分布式能源系统并网标准缺失；,缺乏合理的价格体系和机制；,分布式能源尚不具备足够的市场竞争力。,五、对国电发展燃机电站的建议,1,、,“,十二五”燃机电站发展趋势分析,环境制约：珠三角地区原则上不再新建、扩建燃煤电厂。,政策保障：广东省能源发展,“,十二五”规划以调整能源结构为中心。,一次能源消费结构,2010,年,2015,年,煤,油,气,其它,能源,煤,油,气,其它,能源,37.9%,29.4%,12.2%,20.5%,33.3%,24.8%,16.7%,25.2%,五、对国电发展燃机电站的建议,1,、,“,十二五”燃机电站发展趋势分析,燃料保障：加大天然气供应力度，,9,个气源、全省一张网。,全省天然气需求总量预测,2005,年,2010,年,2015,年,天然气（亿,m,3,）,2.5,90,330400,五、对国电发展燃机电站的建议,1,、,“,十二五”燃机电站发展趋势分析,节能减排约束性指标要求：国家“十二五”节能指标分解广东属第一类地区，单位,GDP,能耗降低率,18%,；,电网调峰需求：全省“十二五”需气电调峰电源,5000MW,；,市场保障：广东“十二五”生产总值年均增长速度,8%10%,；珠三角地区电价承受能力较高；,日本核危机对我国核电规划及建设的影响，在气源落实的前提下，清洁能源气电有望快速提升。,一、广东已投产燃机电站情况,2,、发展燃机电站重点关注问题,项目类型准确定位；,厂址选择宜在珠三角地区：电网支撑要求、靠近负荷中心；,燃料供应意向性文件只能与广东省管网公司签定；,气价、上网电价对项目经济性影响：,3,月,1,日起广东一捆项目气电上网电价由,0.571,元,/kWh,调为,0.533,元,/kWh,，调低,0.038,元,/kWh,。,项目类型,项目特点,项目核准,调峰电站,年利用小时数,35004000h,国家发改委,调峰调频电站,年利用小时数,1500h,国家发改委,热电（冷）联产,工（产）业园区,广东省发改委,六、分布式能源发展前景分析,1,、广东省已有分布式能源概况、存在问题,区域型分布式能源站,华电大学城项目,按为广州大学城一期,14,万,km2,区域内的,11,所大学提供冷、热、电三联供方式设计，本期考虑发电及供热，预留供冷条件；已于,2010,年,5,月投产；,机组容量,2,78,MW,，,普惠,FT8-3 SwiftPac,；,机组年利用小时为,6500 h,；,一次能源利用率,78%,；,项目总投资,77435,万元，,4810,元,/kWh,；,燃料气价,2.38,元,/m3,上网电价,780,元,/MWh,。,六、分布式能源发展前景分析,1,、广东省已有分布式能源概况、存在问题,楼宇型燃气分布式能源站,南网佛山,863,示范项目,为三座建筑面积,22604m,2,办公楼提供冷、电供应；,总投资,4000.4,万元，单位造价,66673,元,/Kw,，,其中：设备投资,2200,万元；,机组容量,3,200,kW,，Capstone C200,微型燃机,；,设备年利用小时数,2000,h,；,一次能源利用率,75.9%,；,燃料气价,3,元,/m,3,；,提取折旧费后，联供系统年生产成本,328,万元，,回收年限约,42,年。,六、分布式能源发展前景分析,1,、广东省已有分布式能源概况、存在问题,为由于政府未理顺整条产业链的利益分配，导致燃气分布式能源站经济性尚不具备足够的市场竞争力：,系统并网标准缺失：直供电问题，分布式能源站与电网互为备用问题；,缺乏合理的价格体系和机制：产品价格与气价联动、备用功能的合理计价；,缺乏区域综合能源统一规划；,现有体制下热、电、冷、暖利益各方整合,；,关键技术在外，关键设备依赖进口，价格高；,六、分布式能源发展前景分析,2,、,“,十二五”前景分析和投资建议,广东“十二五”节能减排的有效途径由“十一五”的关停小火电转变为以尽量高的能源利用效率实现区域能源就地综合供给，从而实现能源消耗总量控制。,公用大电站与就地消纳的分布式能源系统的结合发展。,国家能源局起草了,小型分布式发电站管理办法,（征求意见稿）。,应大力发展区域型燃气分布式能源，较楼宇型单位投资、负荷调节、利用小时数、经济性有优势。,选址：工业园区、产业园区、大型商贸区；暂不考虑向居民供热水。,一、广东已投产燃机电站情况,3,、发展分布式电源重点关注的问题,与电网、燃气联合投资；,首先需进行区域综合能源规划，选好点，规模合理，供、需匹配；,
