QF9000触摸屏微机程控切纸机特点：
· 采用专业切纸机控制器系统，运行平稳，定位精度高；
· 动态显示裁切及运行状态；
· 数据分辨率0.01mm;
· 具备故障自动检测功能,机器维护方便;
· 对数据具备自动校正功能;

警告：任何时候不可将手伸入刀床活动范围，否则可能对您造成严重人身伤害
基本安全知识
1）输入电压：三相AC380V 50HZ ±10% 。
2）任何时候不可将手伸入裁切工作范围。
3）擦拭操作面板时，必须关闭电源（不可用水、油或其他化学物质擦拭，以干净布料擦拭即可）。
4）每一次换班时至少检查设备是否有明显损害和瑕疵（包括机器运做行为的改变）。
5）未经制造商的同意，不做任何影响到安全的修正、附加、或改变。
6）避免任何危及到安全的操作方式，确定本机器是在安全可靠的环境下使用，同时采取必要的预防措施。
7）备用零件须和原机设备相同，勿随意更改系统内部的设置参数。
8）任何模仿和企图窃取系统程序的做法都是侵权行为。

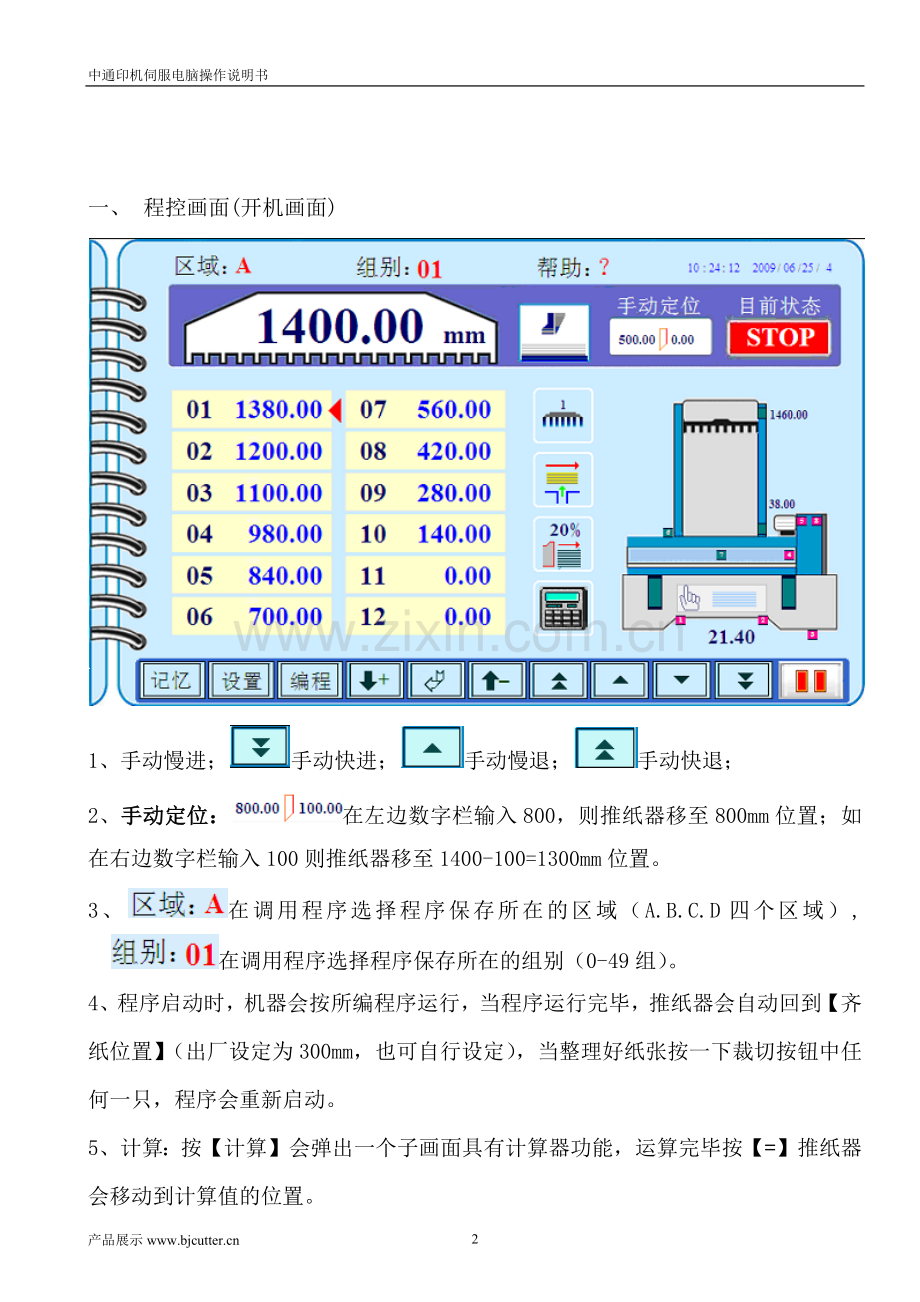

一、 程控画面(开机画面)

1、手动慢进；手动快进；手动慢退；手动快退；
2、手动定位：在左边数字栏输入800，则推纸器移至800mm位置；如在右边数字栏输入100则推纸器移至1400-100=1300mm位置。
3、在调用程序选择程序保存所在的区域（A.B.C.D四个区域）, 在调用程序选择程序保存所在的组别（0-49组）。
4、程序启动时，机器会按所编程序运行，当程序运行完毕，推纸器会自动回到【齐纸位置】（出厂设定为300mm，也可自行设定），当整理好纸张按一下裁切按钮中任何一只，程序会重新启动。
5、计算：按【计算】会弹出一个子画面具有计算器功能，运算完毕按【=】推纸器会移动到计算值的位置。
6、压纸：点击键显示为时则可进行压纸工作，按压下刀按钮
只压实纸张不会下刀，压纸器复位后推纸器会自动向前推进90.00mm
可继续进行压实纸张工作直到完成，推纸器会自动回到原来位置。
7、换刀：按压键3秒钟后松开，则进入换刀画面，按说明换刀。
8、模式：当使用平压板时点击键，选择模式2 。
9、送风：点击键显示为时则推纸器会向前运行气垫不会送风；当须要送风时按一下下刀开关任何一只即可，当须不要送风时按一下下刀开关任何一只即可。
10、取纸：点击键，推纸器会自动向前推进100.00mm并自动回位，以方便拿纸及保护操作者的安全。
11、复制：点击刀后尺寸栏，再按确认；即可将刀后尺寸复制到目标尺寸栏，如下图所示。

12、程控画面中目标尺寸的修改：例如要修改第5刀目标尺寸，则点击第5刀目标尺寸栏输入所要修改的尺寸即可，如下图所示。

13、行程开关状态指示说明.
A． 1，2裁切按钮
B、 3压力检测
C、 4保险销检测
D、 5刀床低点行程
E、 6压纸器状态
E、 7刀床状态
G、 8刀床高点行程
注:显示红色为断开,显示绿色为接通.
14、全自动裁切: 当选择全自动裁切时要特别注意安全。任何时候不可将手伸入刀床活动范围，否则将对您造成严重人身伤害

15、按画面中将显示各按键之功能

三.编程画面.

-（上一页）； -（下一页）； -（等 距）； -（等 分）；

-（插 入）； -（删 除）； -（保 存）； -（应 用）；
1、按【区域】选定所编程序存储区域，按【组别】选定所编程序存储组数.
2、按黄色数字栏输入目标尺寸
3、应用 .保存：当编完所有裁切尺寸触摸【应用】，画面将进入主画面启动程
序即可运行; 当编完所有裁切尺寸,还要进行另一组程序的编写则按【保存】,
再按【区域】，【程序】选择区域及组别则可进行另一组程序的编写。
4、 计算：具有计算器之功能。
5、 按【清除】则清除该组资料。
6、 等分：如要把900等分为3等分则按【等分】，则弹出数字键盘输入3即可，
如下图所示。

7、插入：如我们要在第4刀插入一刀，则点击刀数拦4，按【插入】再输入所要插入的数据即可，如下图所示。

8、删除：如我们要删除第6刀，则点击刀数拦6，按【删除】则第6刀的原有数据被删除，如下图所示。

9、 等距: 如我们要在第2刀后进行等距裁切,则按【等距】, 如下图所示.

10、 按画面中将切换到等距编写说明画面, 如下图所示

四．记忆画面：按【记忆】即进入示教画面，按画面中可进入示教操作说明的画面

五、校数画面：先按即【设置】进入设置画面，再按【校数】进入校数画面。

1、按自动校数3秒,将自动校正数值。
2、当校数完毕，如显示尺寸与实际尺寸不一致，则要重新确定基准位置的数据。3、3、如实际尺寸为300.20mm,显示尺寸为300.00mm,基准位置的数据1153.15mm则基准位置的数据应改为1153.15+0.20=1153.35mm; 如实际尺寸小,则基准位置的数据减误差值.
4、改写好基准位置数据后,再按【自动校数】一次,校数完毕显示尺寸与实际尺寸一致,则校数结束,反之请重复第3/第4步。
六、设置画面.(如下图:)

1. 关于出厂值:【按出厂值】3秒参数恢复为出厂值.
2. 平压板宽度出厂设定为110mm，也可跟据平压板实际宽度自行设定。
3. 设置参数密码为1234。
4. 按程序连续运行按钮显示为，程序运行完毕时会推纸器会回到该程序第一刀的位置，程序连续运行。
