临时板房搭设方案(完).doc

成都金融城会议中心维修改造 工程

施
工
临
设
板
房
搭
设
方
案

成都建工装饰装修有限公司（此部分改为贵公司名称加盖公章）
年 月 日

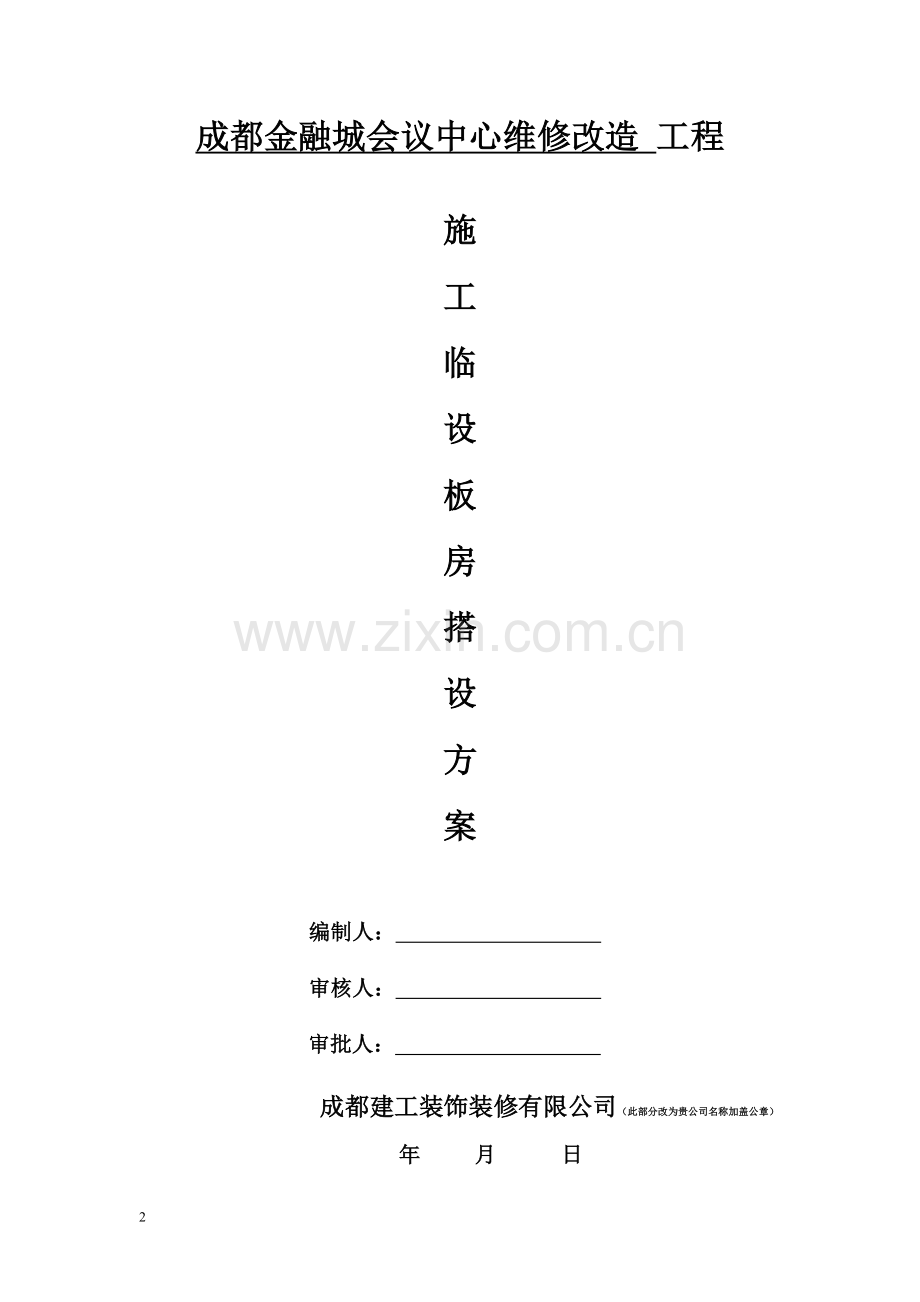

成都金融城会议中心维修改造 工程

施
工
临
设
板
房
搭
设
方
案

编制人：

审核人：

审批人：

成都建工装饰装修有限公司（此部分改为贵公司名称加盖公章）
年 月 日
2

目录
一、 工程概况 3
二、 现场施工准备、方案编制案依据及编制原则 3
（一）、方案方编制案依据 3
1、临设施工场地搭建平面布置图 3
（二）、编制原则 3
（三）、准备施工资料 4
（四）、外业与物质准备 4
三、工程施工安排 4
（一）、工程施工的总体安排 4
（二）、工期目标 5
四、主要施工流程 5
（一）、临设场地围挡 5
（二）、办公及职工宿舍 5
（三）、厕浴 6
（四）、仓库、加工房 6
（五）、泊车位 6
五、结构计算书 7
（一）、设计遵循规范： 7
（二）、设计荷载： 7
（三）、设计概况： 7
（四）、结构设计计算： 8
1、截面选择及截面特征： 8
2、内力计算： 8
3、强度计算： 8
4、钢度计算： 9
5、构造要求： 9
六、活动房制作 9
七、工程验收 10
八、安全文明保证措施 10
（一）、安全保证体系和措施 10
（二）、文明施工体系和措施 11
九 、施工应急预案 11
1、应急预案的任务和目标 11
2、应急预案原则 12
3、应急预案的措施及信息报告 12

附：1、企业法人营业执照
2、税务登记证
3、组织机构代码证
4、项目图纸资质证

一、 工程概况
成都建工装饰装修有限公司承建的成都金融城会议中心维修改造项目施工用临设活动房制作安装工程由成都杰诚钢结构有限公司修建，其结构为轻钢结构。活动房面积为1300㎡。根据施工进度要求,该项目2012年3月1日进入现场进行制作安装，2012年3月10日竣工。
二、 现场施工准备、方案编制案依据及编制原则
为确保工程顺利施工，施工现场就必须具备相应的条件。活动房搭设施工对现场没有太大的要求，在实际操作安装中有一定的灵活性。
（一）、方案方编制案依据
1、临设施工场地搭建平面布置图
（二）、编制原则
1、充分考虑项目特点，合理组织人员、设备、物资进场，科学地组织施工。
2、该项目具有工程量较大，工期短，施工位置较特殊等因素，要专门成立精干、高效的施工组织，安排优秀的专业施工队伍和精良的施工机械设备，齐心协力，做到全力以赴完成该项目。
3、严格按照有关规定要求进行施工管理和质量控制。建立健全质量保证体系，注重安全文明施工管理，使各项工作落实到实处。
4、重视采用新技术、新工艺、新材料及新设备。
5、充分发挥和利用现场机械设备的效能，提高机械化作业水平。
6、加强关键工作的管理和控制，合理组织施工，狠抓工期，力争每天完成活动板房安装２３５㎡。（按常规每天的安装量为１００㎡。）确保临设板房质量合格，能及时投入使用。
（三）、准备施工资料
1、确定搭建位置和布置施工图，根据活动板房的特性以及施工现场情况的综合考察，由专业板房设计人员设计科学合理能满足使用要求的搭设方案和施工图，按经审核的设计施工图进行施工。
2、按照施工图核对现场尺寸，如存在问题及时通知设计人员进行复核变更。
（四）、外业与物质准备
1、复核搭设平面布置尺寸，确定搭设布置基准线；
2、清理影响施工的障碍物；
3、落实和安排施工队伍；
4、根据工程需要准备施工设备、机具；
5、落实材料供应，通知生产厂家材料及时进场；
6、在施工安装人员进场施工前，施工现场要做好以下准备工作：
①、现场材料堆放场地；
②、现场半成品临时加工场地；
③、材料二次运输临时堆放场地；
三、工程施工安排
（一）、工程施工的总体安排
依据本工程特点和现场施工条件，施工安排分为加工和组合安装施工，为加快搭设进度，工序施工采取平行和交叉施工。
安装专业施工流程分为：骨架安装→墙板安装→门窗安装→屋顶安装→细节处理
（二）、工期目标
根据该工程的特点和现场施工条件，搭建工期确定为10天，将制定相关的技术组织措施，以确保在规定的工期内搭设完毕。
四、主要施工流程
安 装 流 程
（一）、临设场地围挡
因维修改造工程地处天府金融中心，且按规定要求施工场地应打围进行封闭施工，施工现场采用ＰＶＣ板封闭围挡（详见附图），但考虑施工场地临设围挡应与周围景观协调，后调整为拆除PVC板围挡，采用租摆树木和鲜花进行围挡，数量1450盆；临设板房东面靠天府大道和西面靠办公区墙面采用塑料藤状吊花装饰，L=172m； H=2.6m（S=447㎡）。
（二）、办公及职工宿舍
本工程办公区设置在临设场地北面（详见临设布置及使用功能图），面积为430㎡, 其中过道宽度7.3m，供工程建设、过控、评审、监理和施工方作为办公用，材料均为彩钢板活动房。活动房主要结构材料为：角钢支架、彩钢板、门窗、地胶等产品，必须具备产品合格证、耐火和环保等相关资料。在搭设过程中要严格控制支架结构拼装、固定和焊接质量,检查彩钢板的铺设和使用材料的耐火和环保指标是否符合要求。板房采用螺栓固定在原石材地坪上，房间内铺设竹胶板、木工板和地胶，以利于保持办公室的平整、美观和保洁，办公区过道两边设置花坛，形成绿色的办公环境。
本工程生活区设在办公用房北面靠近金融城北大门的位置，共设有10间职工宿舍，生活区独立封闭式布置，面积为240㎡，基础及搭设要求同办公区。生活区设热水器供给饮用水。
（三）、厕浴
浴厕布置在临设场地南面位置，男女卫间带浴室分别设置。厕浴墙面装饰工艺：①、1.2m以下红砖砌筑—1:2.5水泥砂浆抹灰找平—Js防水层—水泥砂浆保护层—水泥砂浆找平层—贴瓷砖。②、1.2m以上墙面采用彩钢板搭设。厕浴地面施工工艺：铺设丙纶防水卷材—50mm厚沙层—满铺红砖—25mm厚1:2.5水泥砂浆防水层—水泥砂浆保护层。设男蹲位9个，女蹲位3个，蹲位净间距1.2米，均设0.98m高的隔断，材料为彩钢板，蹲位台阶高度300mm，厕所外铺设直径200mm的白色PVC排污管至污水井。男女厕所、浴室内设置水龙头2个，淋浴头1个，并设专人打扫，定时喷洒空气清新剂，保持环境整洁。
（四）、仓库、加工房
厕浴南面搭建板房仓库及加工房6间，面积共400㎡，房间内铺设竹胶板和木工板。
（五）、泊车位
停车区设置在7#楼门厅口右手边位置，计划汽车停车位36辆，自行车停车位80辆。
五、结构计算书
K形板房荷载计算书
活动房屋结构设计说明
规格：
（一）、设计遵循规范：
1、《建筑结构荷载规范》
2、《建筑抗震设计规范》
3、《钢结构设计规范》
4、《门式钢架轻型房屋钢结构技术规范》
5、《冷弯薄型钢结构技术规范》
（二）、设计荷载：
屋面活荷载 0.3KN/m2
屋面恒荷载 0.15KN/m2
楼面活荷载 2.0KN/m2
楼面恒荷载 0.25KN/m2
基本风压 W=0.5KN/m2
地震作用 设防烈度7度
（三）、设计概况：
1、整体结构形成：层楼为1层，跨度3K，长度20K，檐口高度3m。
2、屋面结构：屋面板厚75mm夹板,75mm厚的彩钢夹心瓦。
（四）、结构设计计算：
1、截面选择及截面特征：
C120×40×20×2.0
I=1/3 D=18.03 Wx1=60.05em3 Wx2=43.03m3
Wy2=12.17cm3 Wy2=12.78cm3 Ix=468.76cm4
Ixl=396.75cm4 Ix=5.93cm iy=2.16cm W=23.15o
W=23.15o-18.03o=5.12o
2、内力计算：
q=1.2×(0.23+0.19+0.06)×1.5+1.4×0.4×1.7=1.86KN/m
qx=q×sin(W-a)=1.816×0.87=1.57KN/m
qy=q×cos(W-a)=1.816×0.93=1.68KN/m
3、强度计算：
跨中截面无孔调的影响
静荷截面抵抗矩为：
Wnx1=0.9×60.08=54.07cm3
Wnx2=0.9×48.3=43.47cm3
Wny1=0.9×12.76=11.48cm3
Wny2= Wny2=12.63cm3
强度为：
61=Mx/Wnx1+My/Wny1
=8.623×106/54.07×103+0.018×106/11.484×103
=163.7N/mm2<205N/mm2
61=Mx/Wnx2+My/Wny2
=8.623×106/43.47×103+0.018×106/12.36×103
=204.08N/mm2<205N/mm2
4、钢度计算：
qk=(0.23+0.18+0.06+0.4)×1.5=1.305KN/m cosa=0.949
Uy1=5/380×(1.305×3.454×0.949)/(206×103×373.64×104)
=7.56mm<i/200
5、构造要求：
长细比：Xx=700/9.3=75
Xy=200/2.0=100<200
故该设计满足使用要求，可用于活动与办公。
六、活动房制作
1、骨架安装
2、墙板安装
3、门窗安装
4、屋顶安装
5、细节处理
七、工程验收
工程完工后，由工程负责人与工地负责人进行交工验收，验收标准如下：
1、按合同要求进行竣工检验和检查验收；
2、检查未完成工作和缺陷，及时解决质量问题；
3、如工程验收合格签发收方清单及项目结算清单；
4、维修期内，做到及时进行维修。
八、安全文明保证措施
坚持“安全第一、预防为主”的方针，把施工安全工作摆在重要位置，行之有效地贯彻到各个环节中去。同时安全工作的特点又体现在它是一项需要持之以恒的全员参加的复杂的系统工作。
（一）、安全保证体系和措施
由于该项目参加人员较多，搞好该项目施工安全工作是关系到企业和个人的根本利益，因此，在施工过程中，必须认真贯彻“安全第一、预防为主”主的方针，严格防止各类伤亡事故的发生。
具体做到：
1、加强领导，健全组织
项目经理部将成立安全生产领导小组，由项目经理亲自抓安全，定期分析安全生产形势，研究和解决施工中存在的问题。
2、做到安全文明施工教育经常化、制度化
开工前认真对施工人员进行安全文明教育，使广大职工牢固树立“安全第一、预防为主”的思想意识，克服麻痹思想。组织职工有针对性地学习有关安全方面的规章制度和安全生产知识，做到管理上重视，施工中严格执行操作规程。
3、严格进行安全监督，完善安全文明检查制度。施管人员要做到定期或不定期组织检查。操作人员必须佩戴安全帽，特种作业人员必须持证上岗。
4、狠抓施工现场管理，扎扎实实地做到文明施工。
（二）、文明施工体系和措施
1、现场施工标识牌完善。严格按照相关文件规定的尺寸和规格制作各类工程标识牌。
2、环境保护管理措施的实施
根据现场实际情况，核实、确定环境敏感点，严格控制施工过程中的污染物质，积极配合甲方保持项目处的环境卫生，随时接受甲方的审查。工程完成后要清理好现场卫生，建筑垃圾必须集中堆放并及时清运。做到工完场清。
九 、施工应急预案
1、应急预案的任务和目标
为更好的适应法律和经济活动的要求；给企业员工的工作和施工场区周围居民提供更好的安全环境；保证各种应急反应资源处于良好的备战状态；做到应急反应行动按计划有序地进行；防止因应急反应行动组织不力或现场援救工作的无序和混乱而延误事故的应急援救；有效地避免或降低人员伤亡和财产损失；帮助实现应急反应行动快速、有序、高效；充分体现应急救援的“应急精神”。
2、应急预案原则
①、安全第一，安全责任重于泰山；
②、预防为主，自救为主、统一指挥、分工负责；
③、以人为本，优先保护大多数人，优先保护贵重财产。
3、应急预案的措施及信息报告
①、成立项目应急领导小组，以项目负责人为首，安全员、专业工程师为组员，制定相应的岗位职责。
②、出现安全事故后保持冷静，第一时间向应急小组汇报，立即停止该部分施工，并维护好现场秩序。
③、迅速将伤者撤离危险区域，并实施现场抢救，同时拔打120进行急救。
④、根据事故类别向事故发生地的政府主管部门报告。报告内容为事故发生的时间、类别、地点和相关设施。
