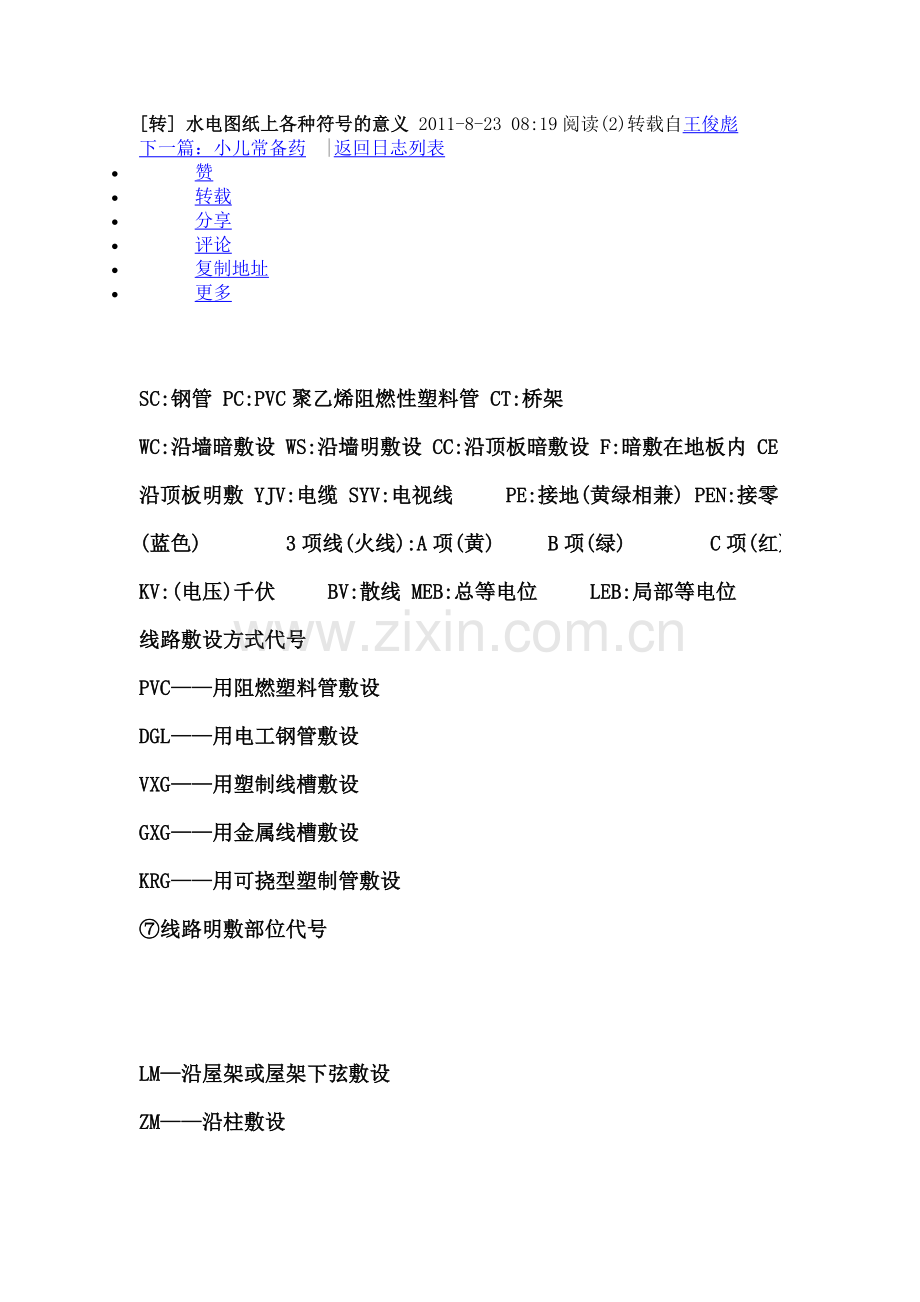

SC:钢管 PC:PVC聚乙烯阻燃性塑料管 CT:桥架
WC:沿墙暗敷设 WS:沿墙明敷设 CC:沿顶板暗敷设 F:暗敷在地板内 CE:沿顶板明敷 YJV:电缆 SYV:电视线   PE:接地(黄绿相兼) PEN:接零(蓝色)    3项线(火线):A项(黄)   B项(绿)    C项(红)
KV:(电压)千伏   BV:散线 MEB:总等电位   LEB:局部等电位
线路敷设方式代号
PVC——用阻燃塑料管敷设
DGL——用电工钢管敷设
VXG——用塑制线槽敷设
GXG——用金属线槽敷设
KRG——用可挠型塑制管敷设
⑦线路明敷部位代号

LM—沿屋架或屋架下弦敷设
ZM——沿柱敷设

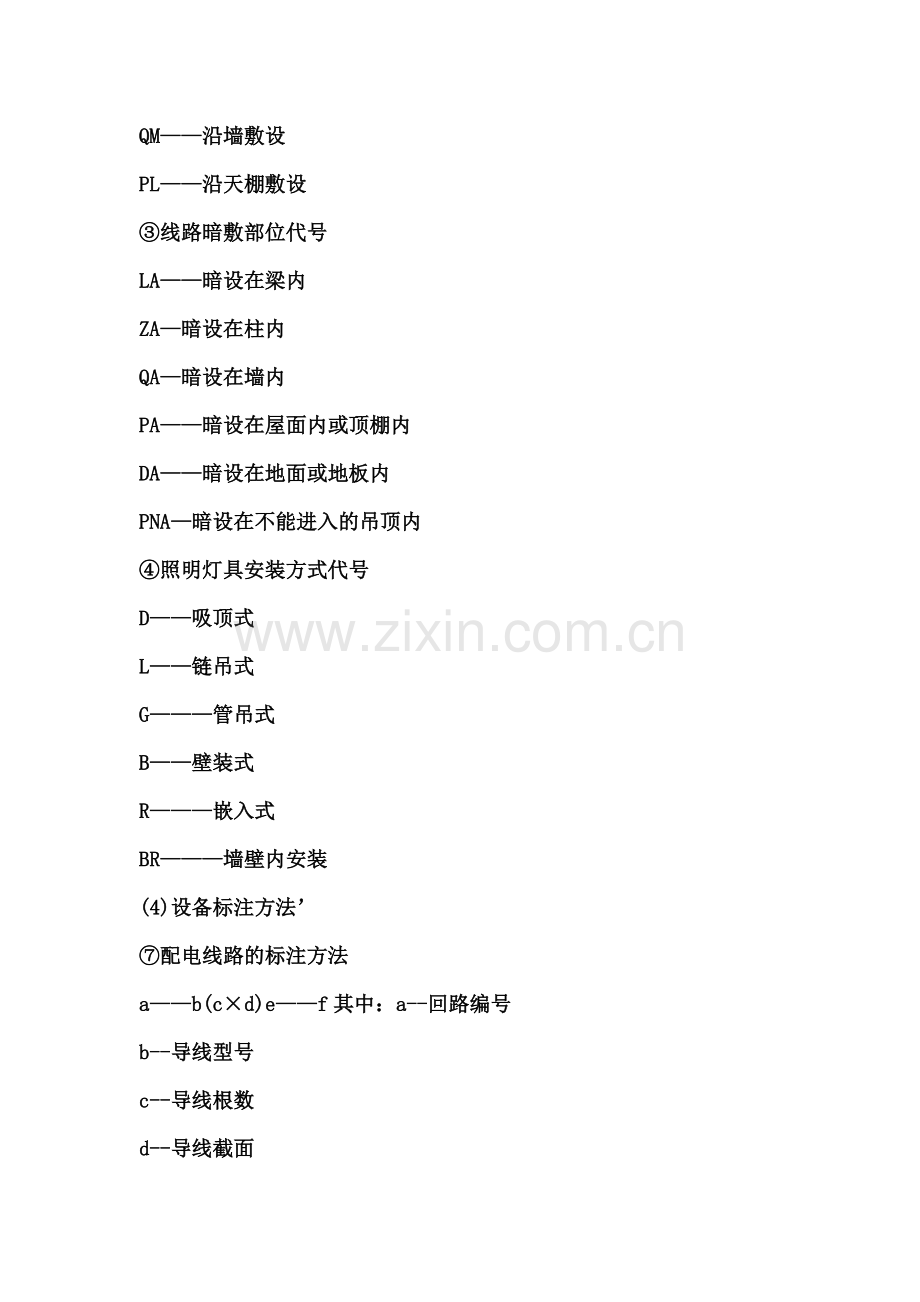

QM——沿墙敷设
PL——沿天棚敷设
③线路暗敷部位代号
LA——暗设在梁内
ZA—暗设在柱内
QA—暗设在墙内
PA——暗设在屋面内或顶棚内
DA——暗设在地面或地板内
PNA—暗设在不能进入的吊顶内
④照明灯具安装方式代号
D——吸顶式
L——链吊式
G———管吊式
B——壁装式
R———嵌入式
BR———墙壁内安装
(4)设备标注方法’
⑦配电线路的标注方法
a——b(c×d)e——f其中：a--回路编号
b--导线型号
c--导线根数
d--导线截面
e--敷设方式及穿管管径
f--敷设部位

表示2根导线
表示3根导线
表示n根导线
⑦照明灯具标注方法
一般标注方法：

灯具吸顶安装标注方法：

其中：a--灯数
b--型号或编号
c--每盏照明灯具的灯泡个数
d--灯泡容量，W
e--灯泡安装高度，m
f--安装方式
L--光源种类，白炽灯或荧光灯
