电流与电流复习学案
复习目标：会识别串、并联电路；掌握电流表的使用
【基础过关】
一、电荷
1、 电荷：摩擦过的物体能 ，就说该物体带上了 这种现象就叫摩擦起电。其实质是 转移。电子从束缚能力 转移到束缚能力 的。得电子
带 电，失电子带 电 。
2、 电荷的多少叫 。其单位 。 1e= C
3、 验电器是检验物体 的仪器。它的原理是 。
4、 自然界只存在 种电荷，把与丝绸摩擦过的玻璃棒上带的电荷叫 电荷，毛皮摩擦过的橡胶棒上带的电荷叫 。 同种电荷互相 异种电荷互相 。
5、 导体和绝缘体：善于导电的物体叫 ，其导电的原因是物质内有大量的 ，金属导电靠的是 ，常见的导体有 ， ， 。不善于导电的物体叫 ，常见的绝缘体有 ， 。
二、 电流和电路
6、 电流：电荷的 形成电流;电路中获得持续电流的条件是 和 。
7、 电流的方向规定：把 规定为电流的方向。在电源的外部，电流的方向是从 经 回到 。电源内部从 流经 。电子定向移动的方向与电流的方向 。
8、 电路由 、 、 和 四个部分组成。
9、 二极管具有 性
10、 电流：表示电流的大小。用字母 表示。其主单位 。还有 ， 。
1mA= A ; 1uA= A.
11、 实验室用 来测量电流，符号 。电流表的正确使用：必须 联在待测电路中；电流必须 进 出；所测电流不能超过电流表的 ，可采用 法选择合适的量程 ；绝对不允许不经过用电器将电流表直接与电源的 相连。
12、 串联电路中各处的电流 ；并联电流中干路电流等于 。
【考点精讲】 1、判断物体是否带电的方法：利用带电体吸引轻小物体。‚利用电荷间的相互作用力；注：两物体互相排斥则一定带电且带同种电，两物体互相吸引则可能带异种电，也可能有一物体不带电。ƒ利用验电器。
【问难研讨】 题型一 电路设计
1、当自动电压力锅压强过大或温度过高时，发热器都会停止工作. 压强过大时开关K 过压自动断开，温度过高时开关K过热自动断开. 图2 表示K 过压、K 过热和锅内发热器的连接，其中正确的是（ ）
题型二 电表变化
2、小华和几位同学在学校实验室探究并联电路中的电流关系时，连接了如图所示的电路．当开关S由断开到闭合时，关于两个电流表的示数变化情况，你认为正确的是（　　）
A．A1的示数变大，A2的示数不变 B．A1的示数变小，A2的示数变大
C．A1的示数变大，A2的示数变小 D．A1的示数不变，A2的示数变大

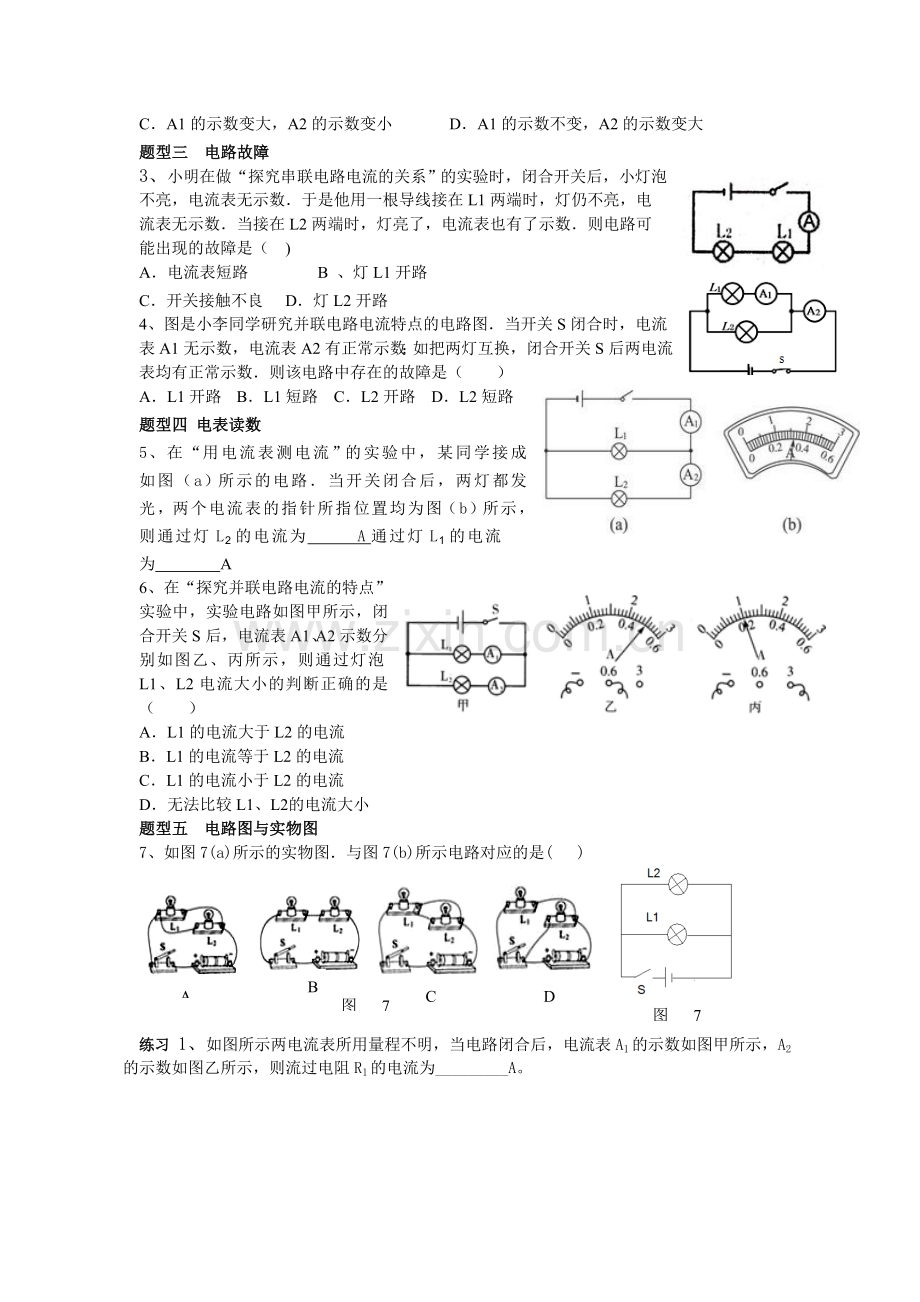

题型三 电路故障
3、小明在做“探究串联电路电流的关系”的实验时，闭合开关后，小灯泡不亮，电流表无示数．于是他用一根导线接在L1两端时，灯仍不亮，电流表无示数．当接在L2两端时，灯亮了，电流表也有了示数．则电路可能出现的故障是（　)
A．电流表短路 B 、灯L1开路
C．开关接触不良 D．灯L2开路
4、图是小李同学研究并联电路电流特点的电路图．当开关S闭合时，电流表A1无示数，电流表A2有正常示数；如把两灯互换，闭合开关S后两电流表均有正常示数．则该电路中存在的故障是（　　）
A．L1开路 B．L1短路 C．L2开路 D．L2短路
题型四 电表读数
5、在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路．当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L2的电流为 A通过灯L1的电流
为 A
6、在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是（　　）
A．L1的电流大于L2的电流
B．L1的电流等于L2的电流
C．L1的电流小于L2的电流
D．无法比较L1、L2的电流大小
题型五 电路图与实物图
7、如图7(a)所示的实物图．与图7(b)所示电路对应的是( )

A
B
C
D
图7（a）
图7（b）

练习 1、如图所示两电流表所用量程不明，当电路闭合后，电流表A1的示数如图甲所示，A2
的示数如图乙所示，则流过电阻R1的电流为_________A。

2．如图所示电路，闭合开关S后，发现灯L1不亮，L2正常发光。此电路的故障可能是 ( ) A．开关S接触不良 B．电灯L1灯丝断了
C．电灯L1短路 D．电灯L2短路

3、如右图所示电路，开关闭合后，电流表A1、A2、A3的读数分别为I1、I2、I3，则（ ）
A．I1=I2=I3 B．I1＞I2＞I3
C．I1=2I2=4I3 D．I2为通过L2中的电流
运用达标
1、今年的中考，同学们要使用2B铅笔涂卡，如图所示。使用时，铅笔与纸面之间发生滑动产生________，只有在一定面积上均匀涂抹并且深度适合，计算机才能有效识别。若将2B铅笔的笔芯接入电路中，小灯泡会发光，这说明铅笔芯是________。
2、汽车在转弯时，位于同侧的前后两个转向灯会同时闪亮，但偶尔也有车在转弯时只亮前灯或后灯。则位于汽车同侧的前后两个转向灯的连接方式为 。要打开转向灯，司机需拨动一下方向盘的一根杆子，这根杆子的作用相当于电路中的 。
3、如图所示，在练习使用电流表的实验中，某同学发现电流表（0~3A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是 （ ）
A．0.42A B．0.44A C．2.2A D．2.4A
4.如下图所示，用一个电源、一个开关、两个灯泡及两块电流表组成的4个不同的电路，其中A1测灯L1的电流是（ ）

5、如图1所示，下列用电器的额定电流最接近4A的是 【 】
图1
A.家用电冰箱 Ｂ.电视机 　 　　Ｃ.节能灯 Ｄ.电压力锅

6、某同学利用图示电路研究并联电路电流的规律。闭合开关s再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度。产生这种现象的原因可能是( )
A．小灯泡发生短路 B．小灯泡发生短路
C．电流表使用的量程小了 D．电流表的接线柱接反了
7.在如图4甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为( )
A．1.2A，0.22A B.0.98 A,0.22 A
C.0.96 A，0.24 A D.0.24 A,1.2 A

8．带正电的甲金属球和不带电的乙金属球接触后，乙球也带了电，这是由于（　　）
A．甲球上的部分质子转移到乙球上 B．甲球上的部分电子转移到乙球上
C．乙球上的部分电子转移到甲球上 D．乙球上的部分原子转移到甲球上

9、在图中的四幅电路图中，与如图所示实物图对应的是（　　）

A B C D
10、新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（　　）

A．

B．

C．

D．

11、如图所示的电路，要使两个小灯泡L1，L2串联，应（　　）
　A． 断开开关S1，S2，闭合开关S3
B． 断开开关S1，S3，闭合开关S2
　C． 断开开关S1，闭合开关S2，S3
D． 断开开关S2，闭合开关S1，S3
12、如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则（　　）
A．L1不能发光，L2能发光 B．L1能发光，L2不能发光
C．L1、L2都能发光 D．L1、L2都不能发光

13、现有A、B、C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则（　　）

A．
B一定不带电，C带正电
B．
B可能带正电，C带正电

C．
B一定带正电，C带负电
D．
B可能不带电，C带负电
14.如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路．已知通过R1和R2的电流分别为4mA 和10mA，则通过R3的电流可能是（ ）
A．4mA B．6mA
C．10mA D．14mA

L1
L2
S
A2
A1
14、两灯泡并联，开关S是总开关，电流表A1只测通过干路的电流，A2只测通过L2的电流。
