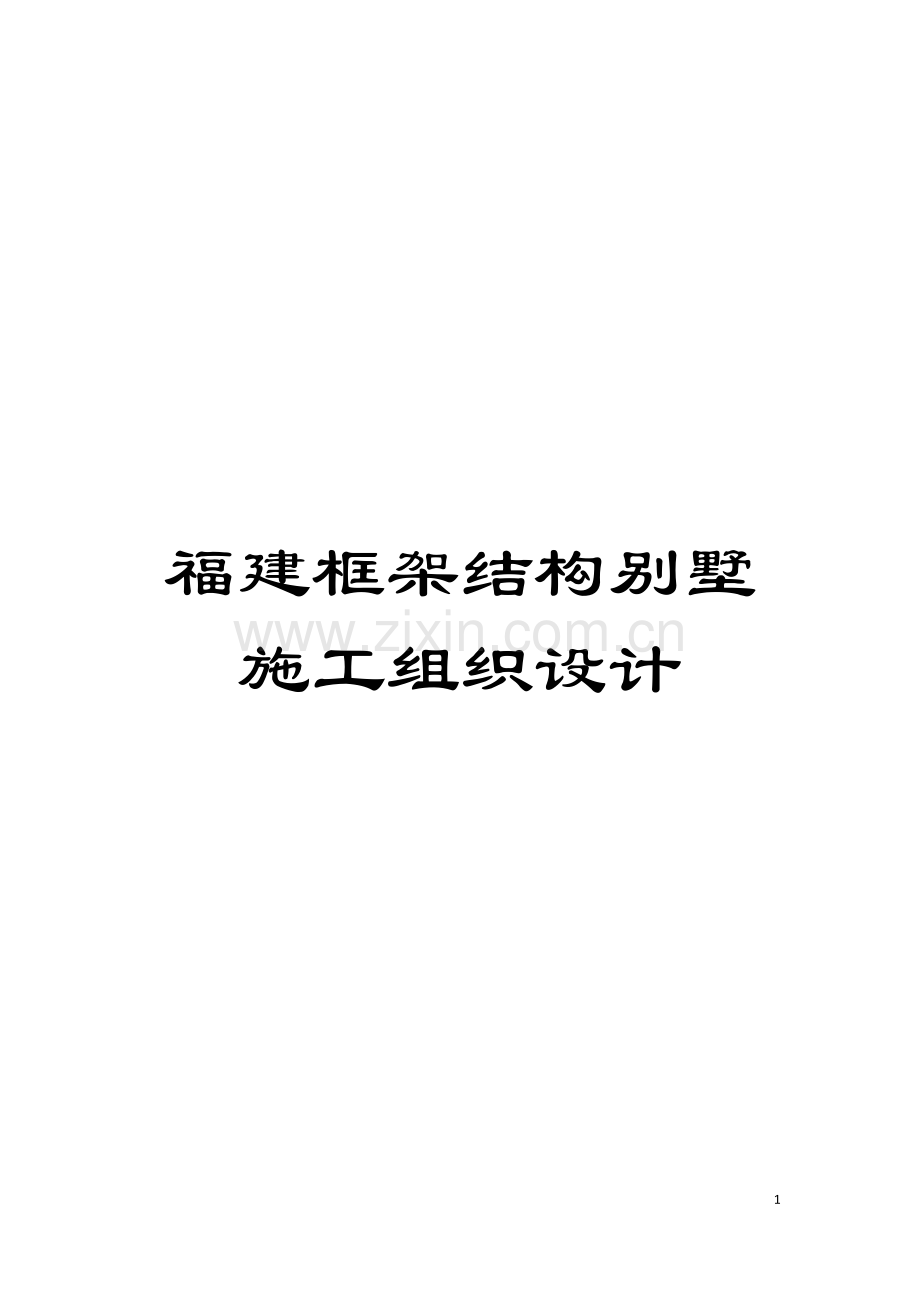

福建框架结构别墅施工组织设计

136

资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

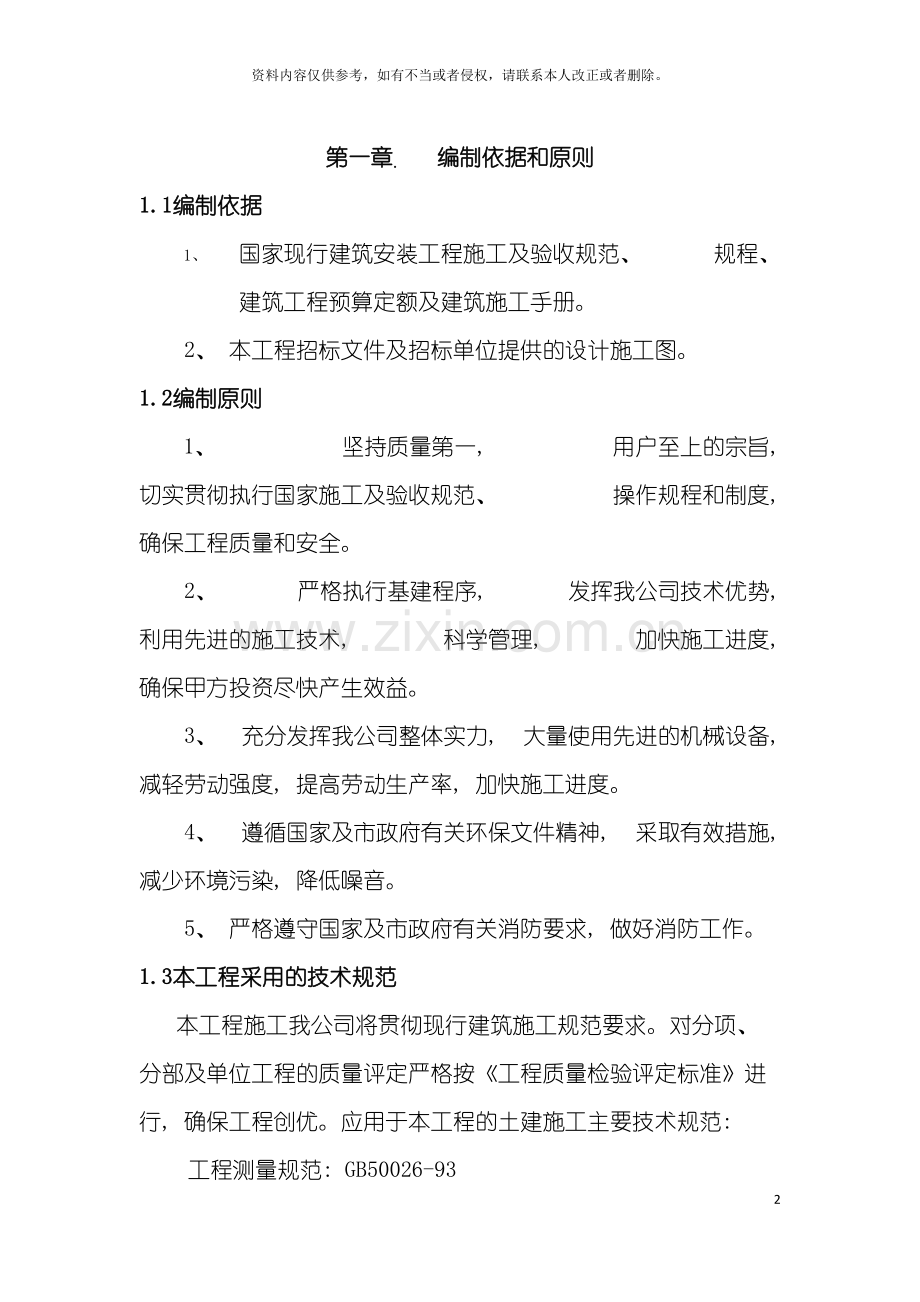

第一章. 编制依据和原则
1.1编制依据
1、 国家现行建筑安装工程施工及验收规范、 规程、 建筑工程预算定额及建筑施工手册。
2、 本工程招标文件及招标单位提供的设计施工图。
1.2编制原则
1、 坚持质量第一, 用户至上的宗旨, 切实贯彻执行国家施工及验收规范、 操作规程和制度, 确保工程质量和安全。
2、 严格执行基建程序, 发挥我公司技术优势, 利用先进的施工技术, 科学管理, 加快施工进度, 确保甲方投资尽快产生效益。
3、 充分发挥我公司整体实力, 大量使用先进的机械设备, 减轻劳动强度, 提高劳动生产率, 加快施工进度。
4、 遵循国家及市政府有关环保文件精神, 采取有效措施, 减少环境污染, 降低噪音。
5、 严格遵守国家及市政府有关消防要求, 做好消防工作。
1.3本工程采用的技术规范
本工程施工我公司将贯彻现行建筑施工规范要求。对分项、 分部及单位工程的质量评定严格按《工程质量检验评定标准》进行, 确保工程创优。应用于本工程的土建施工主要技术规范:
工程测量规范: GB50026-93
土方与爆破工程施工及验收规范: GBJ201-83
地基与基础工程施工及验收规范: GBJ201-83
钢筋焊接及验收规程: JGJ18-96
砼强度检验评定标准: GB107-87
砼结构工程施工及验收规范: GB50204-92
砌体工程施工及验收规范: GB50203-98
屋面工程技术规范: GB50207-94
建筑装饰工程施工及验收规范: JGJ73-91
建筑地面工程施工及验收规范: GB50209-95
建筑工程质量检验评定标准: GBJ301-88
建筑安装工程质量检验评定统一标准: GBJ300-88
施工现场临时用电安全技术规范: JGJ46-88
建筑施工高处作业安全技术规范: JGJ80-91
建筑机械使用安全技术规程: JGJ39-86
建筑施工安全检查标准: JGJ59-99
第二章.工程概况
2.1综合说明
1.工程名称: **别墅及会所工程。
2.建设单位:
3.建设地点:
4.设计单位:
5.建筑面积: 46007m2。
6.工程造价: 3166万元。
7.结构类型: 现浇框架结构。
8.建筑层数: 三层
9.招标范围: 土建、 水电安装工程。
10.投标工期: 定额工期: 522日历天
要求开工时间: 以有权批准部门签发的开工执照日期为准。
我方投标工期: 500日历天, 占定额工期的90.303%
11.投标保证质量: 达到国家施工验收规范合格标准。
2.2设计概况
1.建筑设计概况
( 1) 本工程为”**别墅及会所”工程, 规模如下:
为小区东侧15.16.地块。东侧为**大道。西侧为会所, 北侧为小区主入口。
( 2) 本工程±0.000标高相当于绝对标高详总平面。
( 3) 墙身防潮层设于室内( ±0.000) 以下60处, 作20厚1: 2水泥砂浆加5%防水剂防潮层。
( 4) 建筑各部位装修用料:
1) 楼地面: 楼地面水泥砂浆找平; 楼梯面层防滑缸砖100×100。
2) 屋面防水: 屋面做法自上而下为: a、 400×400印华地砖面层(上人); b、 20厚1: 2.5水泥砂浆结合层; c、 干铺油毡一层(隔离层); d、 20厚1: 2.5水泥砂浆结合层; e、 3.0厚APP改性沥青防水层; f、 2厚911聚氨脂防水涂膜; g、 1: 6膨胀珍珠岩隔热兼找坡层最薄处50; 20厚1: 3水泥砂浆找平层。h、 20厚1: 2.5水泥砂浆找平层面刷2厚防水宝。i、 结构层。
3) 外墙: 外墙装修为外墙米黄色复合树脂涂料。
4) 内墙: 内墙水泥砂浆面层刮腻子; 厨房、 卫生间墙面水泥砂浆找平层。
5) 顶棚: 天棚面层为水泥砂浆面层刮腻子。
6) 门窗: 为塑钢门(海螺牌88系列), 塑钢窗(海螺牌75系列)。
2·结构概况
1) 抗震设计: 本工程抗震设防烈度7度, 框架抗震等级为三级,剪力墙抗震等级二级。
2) 基础概况:
基础采用强夯法进行地基加固处理, 柱下钢筋混凝土独立基础。强夯后地基土承载力标准值150kpa, 压缩模量应满足ES≥6MPa,基底标高为-1.9m和-1.6m。
3) 材料:
( 1) 砼强度等级:
1) 基础: 素混凝土垫层C15, 基础梁、 独立基础C25;
2) 上部结构:
3) 框架柱: C25;
4) 梁、 板、 楼梯、 构造柱及其它均为C25;
5) 钢筋: Ⅰ级( φ) , Ⅱ级( Φ) 。
6) 砖砌体:
7) 外墙、 楼梯间墙: 采用200厚Mu10多孔砖, M5混合砂浆砌筑; 内墙(除楼梯间墙): 采用Mu7.5空心砖, M5混合砂浆砌筑。
8) ±0.000以下砌体: 采用Mu10粘土实心砖, M7.5水泥砂浆砌筑。
2.3技术难点、 常见质量通病及处理办法
1·本工程为现浇框架结构建筑, 主要的技术难点有:
1) 基础施工。
2) 主体结构中的钢筋砼结构施工、 砌体施工等。
3) 装饰工程中的抹灰、 饰面层等。
4) 屋面及卫生间防水工程的施工等。
有关的施工方法详见本方案第十章及第十一章内容。
2.通病处理及解决办法:
易产生的质量通病主要有: 砼的计量不严, 施工缝处理不当, 砼工程蜂窝、 麻面等; 砌体工程中的灰缝控制等; 装修工程的抹灰空鼓, 楼地面工程的水磨石面层出现洞眼空隙、 面层空鼓及嵌条松动, 板块饰面层空鼓, 房间不方正, 吊顶罩面板不平整等等。具体处理方法见本方案第十章及第十一章有关内容。
质量通病最好的解决办法是防治, 即针对常见的质量通病, 在施工之前制定有效的防治措施, 施工过程中严格按照相应的措施及规范要求施工, 有关管理人员要加强检查督促, 杜绝质量通病的发生。
2.4 现场自然条件
该工程位于**投资区****路以东, **大道经西, **路经北的未来海岸项目,属未来海岸项目的第一”***”。建筑面积为34588.27m2, 交通便利, 施工场地标高不一, 供水、 供电方便, 道路畅通, 场地条件还算理想。
第三章·施工部署
1. 1工程质量、 安全、 工期目标
质量目标: 工程质量按国家颁布的《建筑安装工程质量检验评定标准》( GBJ308-88) 进行检验评定, 确保达到优良工程。
安全目标: 坚决杜绝死亡重伤和火灾事故, 年工伤频率控制在2.4‰以内。
工期目标: 按招标范围内容全部施工完成, 总工期266日历天。
文明施工: 达到”标化工地”要求, 让业主满意。
3.2重点抓好关键分项工程施工
经分析, 本工程的关键工序有:
基础工程: 基础施工。
主体工程: 钢筋工程、 模板工程、 砼工程、 砌体工程施工。
防水工程: 屋面防水、 卫生间防水。
装饰工程: 室内的抹灰、 饰面层、 天棚, 室外的外墙涂料、 铝合金窗。
关键工序施工方案”第十章·主要分部分项工程施工方法 ”及”第十一章·保证质量措施”。
3.3流水施工的组织
1)本工程共有33幢, 划分16幢和17幢划分为(I、 III)、 (II、 IV)二段, 标准层主体流水施工。
2)主体框架结构, 标准层每层18天, 屋面防水处理及屋面装饰工期15天。
3)基础施工完毕时, 组织有关部门进行基础验收; 主体封顶时及时进行结构验收。
4)内装修自上而下分为: 屋面～3层, 2～1层二个阶段, 二个主体施工段平行施工。
3.4降低成本的技术措施
1·实行工程项目承包责任制, 制定经济奖罚承包责任制, 承包的主要内容为包总工期、 包工程质量、 包材料人工消耗。
2·做好工程量的计算工作, 认真进行成本预测。
3。在材料管理上抓好如下几点:
1) 严格执行公司现行材料管理制度, 在价格上坚持货比三家。
2) 材料进场坚持验质、 点数、 过磅、 量方、 记账。
3) 加强现场材料管理, 作好材料回收工作, 及时回收资金。
4) 经济报表与经济曲线是反应实际收支与盈亏的重要标准, 也是检验施工策划是否准确与合理的杠杆, 必须建立相关的经济台账。
5) 合理使用资金, 根据合同及总进度计划预测, 制定资金使用计划, 合理使用资金。
3.5保密工作
1·甲方要求保密部分:
1) 中标后, 根据甲方的相关要求认真履行甲方提出的保密要求。
2) 乙方承诺: 不泄露任何; 甲方要求保密的文件和资料, 此为企业费大量的人力、 物力取得的成果, 不希望被其它公司无偿取得。
3.6施工准备
3.6.1技术准备
1) 熟悉及会审图纸: 根据建设单位提供的图纸, 组织有关人员熟悉图纸, 提出问题, 并在开工前进行图纸会审, 做好会审记录。
2) 原始资料调查分析: 经过对本地区的气象、 现场周围情况、 建材市场供状况等项调查, 为总平面布置和施工组织设计提供依据。
3) 编制施工图预算和施工预算: 根据施工图纸, 计算工程量, 列出各施工阶段主要工和、 劳动力、 主要材料的需用量及主要施工机械台班需用量表, 为编制工程进度计划提供依据, 再根据劳动定额编制施工预算, 进行两算对比。
4) 编制施工组织设计: 按设计要求, 根据工程特点, 结合现场环境及本单位情况, 采用行之有效的施工方法, 科学、 合理地编制组织设计, 做到质量优、 工期短、 无重大事故。
5) 分别作好技术和安全交底工作: 实行层层交底, 并将书面交底存档。
6) 根据阶段施工进度提前向公司试验室申请砼和砂浆配比, 并及时向班组交底。
7) 资料准备: 遵照公司及质监站的有关规定, 开工前准备好各种样表, 施工中随时整理装订成册。
3.6.2 劳动力组织准备
1·根据工程规模, 结构特点和复杂程度, 遵循合理分工与密切协作的原则, 组织高效率的施工组织班子。
2·做好职工入场教育工作, 按照开工日期和劳动力需用量计划, 分别组织多工种工人分批进场, 安排好职工生活, 并进行安全、 防火、 文明施工和遵纪守法教育, 使职工严格遵守上级颁发的各项规章制度。
3·对特殊工种进行上岗前的培训, 无上岗证者严禁进入现场施工。
第四章·施工组织机构和施工人员配备
4.1施工组织机构
本工程由我公司总经理任总负责, 公司副总经理任项目总管, 公司总工程师主管技术、 质量。在施工现场成立”灌口中学实验综合楼工程项目经理部”, 按项目法主持施工, 实行在公司职能部门监督下的项目经理负责制管理体制。项目部内设立物资部、 工程部、 内业部, 配备相应的专业管理人员, 由项目经理统一领导指挥, 项目各管理人员协同配合, 以项目班子为核心, 组建施工队伍。在项目经理的领导下, 项目部全面负责现场的施工、 技术、 质量、 成本、 安全、 核算等工作, 并根据作业计划和施工预算提出劳动力、 材料机具需用计划, 统一指挥生产, 保证本工程的工期、 质量、 成本、 安全和文明施工等各项控制目标和各项经济技术指标的实施; 公司工程部、 技术质安科、 材料设备科等相关职能部门, 将为此工程提供优质高速的服务, 从公司至项目班组建立起有效的质监体系和质保体系。
公司组织管理机构职能表:
公 司 总 经 理

公 司 副 总 经 理

公 司 总 工 程 师

材

设

科
工

程

部
技术质安科

项 目 经 理 部

项目部组织管理机构职能表:

公 司 总 经 理
公 司 副 总 经 理
公 司 总 经 理
公司副总经理

公司主管领导、 职能科室

项 目 经 理

项 目 副 经 理

内 业 部
物 资 部
工 程 部

材
料
员
计划管理
核算员
施工员
安全管理
质量管理

专 业 施 工 班 组

4.2施工人员配备
进入本工程的主要施工作业班组:
泥水组 160人
钢筋组 40人
木工组 40人
砼 组 36人
砼养护 8人
架子组 30人
防水组 25人
塑钢门窗组 30人
杂工组 40人
特种工 40人
油漆工组 35人
水电工组 35人
第五章·进入该工程的施工机械设备
施工机具的选择
1．垂直运输设备:
垂直运输采用33台高速井架。
2．挖土设备:
土方用反铲挖掘面开挖, 现场配备斗容量1m3的反铲挖掘机4台, 进行场地土方及基槽的开挖。土方的运输选用载重量8吨的自卸汽车, 因施工场地狭窄, 无土方堆放场地, 全部弃土均运出场外。
土方开挖时要准备数量充分的抽水机进行基坑排水, 防止基槽被浸泡。
3．搅拌设备:
采用非泵送商品砼, 砂浆采用机械搅拌。
现场设2个集中搅拌站, 每个搅拌站内设1台砼搅拌机, 20台砂浆机。另在现场储备1台搅拌机和5台砂浆机备用。水泥及砂石的计量采用磅秤讲师系统。
4．钢筋机械:
现场设1个钢筋加工点, 加工点在钢筋棚内设1条生产线, 钢筋弯曲机和钢筋切断机各配2台。
本工程的钢筋焊接主要有对焊、 电渣压力焊、 电弧焊等, 现场设1台钢筋对焊机、 2台电渣压力焊机、 2台交流电焊机。
5．木工机械:
本工程的钢筋砼楼板主要采用胶合板作模板, 现场小圆锯配4台, 可满足施工要求。另设2台刨床、 1台钻床。
6．其它机械:
其它机械根据施工机具需要量情况及现场施工进度要求分批组织进场, 并做好保养和试运行等项工作, 一些常见的机械及设备配件要有一定数量的储备以便及时替换, 保证各种机械正常运转。
5．2主要机具使用计划
进入本工程的主要机械设备使用计划在现场施工当中按实际情况具体制定。
第六章．工程材料的采购和进场计划
6.1材料采购及准备
1．根据施工进度计划安排好各种材料的进场时间, 并确定仓库及堆放的面积和地点。
2．定货源、 找厂家、 看质量、 组织好货源、 安排好运输车辆。
3．做试验: 各种材料除必须有出厂合格证外, 水泥、 钢材要按规定取样做力学性能复试, 防水材料必须复试; 石料和砂在加工现场做含泥量、 针片颗粒含量测定, 不符合指标坚决不允许进场使用。
4．进场把关: 按施工总平面图组织材料现场堆放, 除点数、 检尺、 过秤外还要查看质保书, 质保书不合格者严禁进场。
5．钢材必须按双控把关。
6．建筑施工机具准备: 根据施工方案和进度计划的要求, 编制施工机具需用量计划, 为组织运输和确定机具停放场地提供依据。
6.2工程材料和进场计划
工程材料和进场计划在施工中按实际情况具体制定。
第七章．现场平面布置
7.1平面布置
本工程场地较狭窄, 各种设施在现场设置如下:
1、 生产设施:
生产设施主要包括: 办公室、 材料仓库、 钢筋加工棚、 搅拌站、 制作场地、 堆放场地及各种机械设备等。生产设施的布置以垂直运输设备为中心, 根据现场道路情况合理安排。垂直运输设施主要是33台高速井架。现场设2个集中搅拌站, 主要负责砂浆的搅拌( 采用商品砼) , 每个搅拌站内设置砼搅拌机1台, 砂浆机2台, 能够满足施工要求。
现场设砼标准养护室, 内设空调。
2、 临时生活设施:
生活设施主要是职工宿舍、 厨房、 洗澡房、 厕所等, 为保持现场容貌整洁, 各种生活设施拟采用砖混结构( 职工宿舍采用钢结构活动房) , 内墙面抹灰刷白。厕所、 洗澡房做成地砖地面或碎拼地砖地面。
各项设施具体布置情况说见附图1: 施工现场平面布置图。
3、 平面布置要求:
大门: 用砖砌成门柱, 门用铁门, 漆成绿色。
道路及地面: 现场道路及地面均采用硬地坪。现场裸露的临时道路在地面压实后铺200mm厚片石, 面铺碎石后浇100厚C25砼, 其它裸露堆场地面、 加工场区地面平整夯实后浇C15砼80厚。
除临时办公室采用活动房外, 材料仓库、 宿舍、 厨房等均采用砖砌, 顶盖石棉瓦, 内设三合板吊顶, 木门, 木窗, 办公室设地砖地面。
临时厕所用砖砌筑, 顶盖石棉瓦木门, 花格窗或百页窗, 地砖地面, 设自动冲水装置。临时厕所采用封闭式化粪池。
围墙用砖砌筑, 外立面抹灰刷白后书写绿色标语及美化图案。
砂、 石堆场在三个方向砌挡墙以增加堆放量。
施工现场设专用施工道路, 沿建筑周边及道路两侧设排水沟及沉淀砂井, 场地污水经沉淀砂井沉淀后由甲方指定地点排出场外。沉砂井定期清理。
出入口处设临时洗车场, 车辆须冲洗干净后方可出入。
施工临时供水供电线路
本工程各类机械设备使用较多且比较分散, 高峰期总用电量较大, 因此, 供电线路分两路布置, 其中用电量最大一路的用电量约为198KVA, 经计算, 供电干线采用BX-3×120+2×60可满足用电要求。为防止停电对施工造成影响, 现场设150KW柴油发电机一台, 并连接好备用电路, 遇停电时马上切换备用电路, 使用发电机供电, 以保证工程进度。
施工用水主要是生产用水, 经计算, 采用DN50主管可满足供水要求, 另外为确保工程用水, 在现场设临时储水池一个, 加压泵两台, 以防临时断水及水压不足。
施工用水用电的计算详第二十章。
7.2平面布置注意事项
在进行平面布置的时候, 要从安全、 卫生、 文明施工、 减少噪音、 降低污染、 保护环境等各方面进行综合考虑。
1、 安全:
要对施工现场施工人员安全负责, 在施工现场周围的道路上搭设安全防护棚, 悬挂明显标志牌, 确保过往行人安全。
施工现场砌围墙进行封闭管理, 设专职门卫站岗执勤, 杜绝非施工人员进入现场, 防止非施工人员进入现场后因缺少施工安全防护经验而发生危险。
2、 卫生:
对施工现场及周围环境卫生负责, 在施工现场设置排水沟、 垃圾周转站, 施工用水不得流入周围污染环境, 各种垃圾每天收集到垃圾周转站后由环卫运输车运出现场。
施工现场出入口设置洗车平台, 出入车辆必须冲干净方可开出工地。
安排专人定期对周围环境进行清理打扫。
做好施工现场环境卫生工作, 定期进行灭蝇灭鼠工作。
3、 文明施工:
做好现场施工人员文明施工思想工作, 进入施工现场必须着装整齐, 严禁光膀子、 穿拖鞋。
所有管理人员必须挂牌上岗, 出入甲方办公场所要衣冠整齐, 礼貌待人。
服从甲方、 监理有关人员对工程的监督指导, 所有施工人员必须听从指导与建议, 以理服人, 不得与甲方、 监理及外来人员顶撞。
4．减少噪音:
施工现场进行封闭施工, 除砌筑围墙外, 外架上用彩条布围护, 可有效降低施工噪声的影响。
机械操作人员必须及时对机械进行维护保养, 确保机械无故障运行, 减少机械噪音。
与甲方协商, 合理安排噪音高峰期时间, 尽可能减少影响。
5．降低污染、 保护环境:
水泥等粉细散材料, 要尽量封闭存放, 卸运时要及时采取有效措施, 养活扬尘。
场内道路、 临时堆场等采用硬地坪, 防止扬尘。
派专人负责洒水降尘。
设沉淀池, 使施工废水经沉淀后方可进入附近污水管线。
职工就餐后, 剩余饭菜倒入专用垃圾桶, 并安排专人及时清理归堆到临时垃圾周转站, 减少食品腐坏臭气的污染。
现场设临时垃圾周转站, 生活区设垃圾桶, 施工区设垃圾堆场, 所有垃圾、 废料, 派专人负责, 每天从垃圾桶、 垃圾堆场集中到临时垃圾周转站, 再用专用环卫垃圾运输车运到指定地点处理。
第八章．施工进度计划及保证工期措施
8.1施工进度计划
( 1) 本工程共有33幢划分为16幢和17幢(I、 III)、 (II、 IV)段, 标准层主体流水施工。
( 2) 主体框架结构, 标准层每层18天, 屋面防水及屋顶装饰工期15天。
( 3) 基础施工完毕时, 组织有关部门进行基础验收; 主体封顶时及时进行结构验收。
内装修自上而下分为: 屋面～3层、 2～1层二个阶段, 二个主体施工段平行施工。
工期安排控制大致如下:
施工准备 5天
土方开挖、 独立基础工程 64天
地梁、 回填土工程 30天
主体结构及砌体 64天
装饰工程 99天
室外工程 20天
零星收尾竣工验收 15天
合计 298天
其中穿插进行水电、 消防等工作。
具体施工进度详附图”施工进度网络计划图”
8.2工期保证措施
为了加速施工进度, 确保本工程按合同工期完成全部施工任务, 尽快发挥投资效益, 本工程拟采用三项有效的保证措施。
1、 组织措施
成立项目管理部, 按国家项目法组织施工, 确保总工期。详见”第四章·施工组织机构和施工人员配备”。
2、 管理措施
( 1) 物资落实:
开工前, 组织专业人员编制各类物资和半成品计划, 专人负责落实采购工作, 做到材料、 半成品按质按时适量供应, 杜绝由于物资供应而影响施工进度现象发生。
( 2) 劳动力落实:
安排技术素质好、 有类似工程施工经验的工人、 管理人员投入施工, 施工人员使用我司的基本力量, 全公司范围内统一调配, 在专业工种和劳动力需要量等方面, 满足现场施工需要。
( 3) 机械落实:
为确保按期完成本工程, 在保证质量、 安全的前提下, 认真落实加快工程进度的具体措施, 推行”三定一奖”的承包办法。
在施工过程中, 项目经理协调、 指挥、 检查, 防止返工而影响工期, 同时, 项目部按日安排具体施工进度计划, 做到以日保旬, 以旬保月, 确保总工期按计划完成。管理人员坚持每天下班前一小时开现场生产碰头会, 小结当天工作情况和存在的问题, 布置第二天的工作, 及时解决施工过程中的矛盾, 凡受客观因素影响工程进度时, 必须采取有力措施, 及时补回来。保证网络计划的实现。
具体措施
本工程在机械使用、 人工安排、 材料准备等方面, 采取有效保证进度措施, 具体如下:
1、 材料管理措施:
1) 图纸会审后, 立即组织人员按材料需用计划采购材料, 钢材、 水泥选用质量比较稳定的厂家产品, 而且做好质量检验手续。
2) 按进度要求, 有计划、 有秩序的做好现场材料供应。
2、 人力管理措施:
1) 按施工进度计划和现场实际进度, 控制劳动力进退场工作。
2) 现场工人安排作业要连续, 工序搭接要合理。
3) 加强工人生产和安全意识教育, 经过宣传, 贯彻本工程的重要性, 提出; 保质量、 抢时间, 出效益的生产目标, 组织工人班组之间进行劳动竟赛。
( 3) 机械管理措施:
1) 本工程配备大量机具设备, 全面提高施工机械化水平, 满足施工作业需要。
2) 公司本部机械设备仓库随时备各种机械, 以便工程急用更换。
3) 做好现场设备维修、 保养, 确保机械完好率和正常运转。
第九章．总体施工顺序安排和主要工艺流程
9.1工程总体施工顺序安排
场地平整、 临设搭设→土方开挖→基础施工 →回填土→ 外架→上部结构→ 砖砌体→装饰工程→ 屋面工程 → 拆架→ 室外工程→ 清理交工。
其中穿插进行脚手架的搭设、 拆除, 水电、 防雷安装等工程的施工。
9.2基础工程
土方开挖→人工清槽平整基底→地基验槽→测量放线→基础→地梁→养护→回填。
9.3主体结构工程
1．钢筋砼结构:
投点放线→复核→施工缝处理→柱绑扎钢筋→验收→柱、 梁、 板封模→柱砼浇筑→施工缝处理→梁、 板绑扎钢筋→验收→砼浇筑→养护
2．砌体施工:
清理→放线→砌墙体、 墙内埋管→竖向管道安装→竖管试压
9.4室内装饰
立门窗框→各类管道水平支管安装→墙面抹灰→管道试压→楼面装修→墙面及顶棚装修→安门、 窗扇、 油漆→灯具安装→调试→做地坪→清理→交工
9.5外墙及室外装饰
结构处理→弹线→贴灰饼→抹灰→面层清理→拆外架→室外工程( 含化粪池、 散水等) →清理及场地复原→交工
第十章．主要分部分项工程施工方法
10.1测量定位
根据工程特点, 施工测量的主要工作是标高传递和轴线测设以及建筑四大角的定位。
1．标高传递:
( 1) 首先, 根据甲方提供的水准基点, 用水准仪引测定出现场的标高控制点在施工现场周边稳固的建筑或构筑物上, 并利用标高控制点进行地下部份施工过程中的标高施测和控制。
( 2) 利用标高控制点, 用水准仪精确测定出标高引测点在建筑物边柱或外墙上, 选几点较方便向上丈量的点作为±0.000以上层的起始标高引测点, 标高引测点的相对标高均统一采用+0.50。
( 3) ±0.000层以上的标高引测采用30m钢尺向上引测, 引测时, 用钢尺沿铅直方向从标高引测点向上量至施工层, 定出两点正( ＋) 米数的标高点, 然后将水准仪架设在施工层上, 以引测上来的两点标高点, 一点作后视, 一点作校核, 进行抄平, 施测出其余各点以作为施工的依据。为方便记忆和施工, 每层标高均测定出本层结构楼面标高的+0.500m。以后各施工层均用此法进行引测。
2．轴线测设:
( 1) 根据现场实际情况建立轴线平面方格控制网。选择有代表性的纵、 横轴线形成方格控制网作为建筑物轴线控制的依据。
( 2) 在施工层楼板砼浇捣完毕后, 将经纬仪分别袈设在各主控轴线( 代用轴线) 控制点上, 照准各相对应的轴线后视点, 将轴线投测到楼板边缘或柱顶上。同法倒镜再标出一点, 前后正、 倒镜两点位置应一致, 若误差在允许范围以内时, 则取其中点。当纵横主轴线均投测至施工层上面后, 再将经纬仪架设在楼面上, 用正倒镜法, 将投测在楼板或柱顶上的各轴线的对应点连成一线, 并在楼板面上弹上墨线, 以此作为基线, 其余轴线以此为准绳, 根据设计图上标注的尺寸, 用钢尺丈量出来。
( 3) 在投测轴线的过程中, 各主控制线和校核线闭合或误差在允许范围时, 即说明投测的轴线是正确的, 若超过允许误差范围时, 必须查明原因, 进行重测, 以保证轴线投测的精度达到规范的要求。
10.2施工外架
本工程主楼外架采用钢管双排外架, 搭设好的外架外侧用尼龙密目安全网及竹片板作双重安全保护, 并悬挂彩条布进行封闭, 避免坠物、 灰尘对周边环境的影响。外架所用材料须符合规范要求, 并严格按规定要求设置护身栏杆、 踢脚板、 连墙杆、 剪刀撑等安全保险装置。
10.3土方工程
本工程土方开挖采用机械开挖、 人工辅助的方法进行。
1．资料收集:
土方开挖之前需收集的资料主要有: 地质勘探报告、 地下管线资料, 根据上述资料查明工程地质水文、 地下管线等实际情况, 编制确定开挖路线、 开挖方法等详细的土方施工方案。
本工程基底标高为-1.900或-1.300m, 砼垫层底标高-2.000或-1.400m, 开挖不是很深, 土方开挖时采用自然放坡的支护方法。局部场地较窄和土质较差的部位可采取加设小型挡土墙或挡土砂袋的支护方法, 确保基坑安全。
3．土方开挖:
土方开挖前, 应摸清地下管线等障碍物, 并应根据施工方案的要求, 将施工区域内的地上、 地下障碍物清除和处理完毕。
建筑物的位置和场地的定位控制线( 桩) 、 标准水平桩及基槽的灰线尺寸, 必须经过检验合格, 并办完预检手续。
开挖时采用机械大开挖, 人工辅助的方法进行。现场设大型反铲挖掘机1台, 根据运土距离配置足够的自卸汽车, 能够满足施工要求。
开挖方向为由里向外进行, 采用坑内反铲开挖。土方开挖时必须密切配合测量放线, 严格控制标高、 几何尺寸, 严防超挖、 少挖现象, 机械开挖时, 坑壁、 坑底、 基坑边及地梁壁、 底均应留出100-200mm土层由人工修整。
夜间施工时, 应合理安排工序, 防止错挖或超挖。施工场地应根据需要安装照明设施, 在危险地段应设置明显标志。
基础开挖到设计深度, 经核定符合设计要求后, 再用人工清底, 不得扰动基地。清底完毕后, 及时组织建设单位、 设计院、 质检等部门验收, 合格后立即进行垫层施工, 防止基土扰动。
土方工程不宜在雨天进行。
4．排水措施及环境保护:
本工程施工暂按采用明沟排水布置, 中标后再根据地质勘察报告提供的地下水情况决定是否调整。
基坑上下均设排水沟, 上部排水沟经两级以上沉砂井沉淀后排入城市排水系统, 下部排水沟在基坑的各个角及长边的中部设集水井, 每个集水井设潜水泵一台, 根据水量安排专人专职定时抽水, 经上部排水沟及沉砂井沉淀后排入附近排水系统。
场地表面要清理平整, 做好排水坡度, 在施工区域内, 要挖临时性排水沟。
在施工现场主要出入口及卸土地点均设置车辆冲洗平台, 出入车辆及卸土车辆须冲洗干净方可进入城市道路, 运土车辆要设篷布进行覆盖。
10．4基础施工及土方回填
1．基础施工
本工程场地为Ⅲ类场地, 基础采用强夯法进行地基加固处理, 柱下钢筋混凝土独立基础。强夯后地基土承载力标准值150kpa, 压缩模量应满足ES≥6MPa,基底标高为-1.9m和-1.6m。基础基本要求为:
( 1) 设计要求:
1) 开挖基槽时, 在基础底设计标高以上, 预留适当厚度( 约200) 的土, 待基础施工时, 再挖至基础底设计标高。
2) 开挖基槽时, 如遇坟坑、 枯井、 人防工事、 软弱土层等异常情况, 应通知勘察与设计单位处理。
3) 基础埋入老土的深度不应少于200mm。
4) 基底超挖部分应用C15素砼回填至设计标高, 其它超挖部分用粘土分层回填夯实, 压实系数不小于0.94。
5) 基础施工应密切配合建筑、 水、 电、 风等专业图纸进行施工。
6) 基坑开挖完毕后, 要通知设计人员及地质人员现场验槽然后方能施工基础。( 插钎以查是否有土洞存在) 。
( 2) 土方垫层施工完毕并验槽合格后即可进行基础施工, 施工重点如下:
1) 基础施工时应采用龙门桩确定基础轴线、 边线及标高。
2) 砼浇筑前应将模板杂物清除干净, 并浇水湿润模板。
3) 基础砼施工时派木工、 钢筋工跟班, 随时纠正砼施工中出现的模板变形和移位, 特别是上部柱子的插筋, 上口一定要加设定位箍筋, 并用钢管架加固。
4) 砼施工完毕6小时内即开始淋水养护, 普通砼养护不少于7天, 养护采用麻袋淋水养护的方法。养护由专业班组定人定时专职进行。
2．土方回填
基础施工完毕并经隐蔽验收后才能进行基础回填。土方回填时土质应满足设计及规范要求, 并经甲方验收同意, 回填时分层夯实, 每层厚度不大于300, 密实度大于0.94。
10.5上部结构施工
10.5.1模板工程施工方案
1、 一般要求:
( 1) 根据施工情况, 采用快速拆模支撑系统。
( 2) 模板配足三层半用量, 以满足进度要求。
( 3) 有防水要求部位的对拉螺杆采用带止水片的螺杆。
( 4) 凡梁高超过600mm( 含600mm) 的梁或柱子, 均采用对拉螺栓施工, 防止胀模, 确保截面尺寸。
2．施工方案
( 1) 施工准备
1) 脱模剂: 采用甲基硅树脂、 水性脱模剂等。
2) 进场的新胶合板模板要包边处理。
3) 作业之前要弹好楼层的轴线、 模板边线、 模板检查线及标高, 模板底部的砂浆找平层已经抹好。
( 2) 操作工艺
1) 安装模板
全面检查模板安装完成后, 检查每道梁、 柱边是否平直, 检查扣件、 螺栓坚固程度, 检查模板拼缝是否严密及柱子、 梁截面尺寸网架及玻璃幕墙预埋铁件是否符合要求等;
2) 拆除模板
执行拆模申请制度, 有正式拆模通知方可作业。梁板模板, 可根据强度发展情况, 先拆侧模, 后拆顶板模板。
10.5.2钢筋工程施工方案
1) 钢筋的供应
本工程所有的钢筋均由公司材设科采购供应。材设科应根据工长提供的钢筋采购计划, 联系供应商( 以下称分供方) , 进行质量检验, 价格对比, 供货能力分析, 择优评选数个分供方, 经主管领导审定后, 作为合格供方, 并建立分供方档案。材设科提供到现场的钢材应满足现行规范质量标准:
2) 钢筋的加工
( 1) 钢筋加工应满足以下要求:
项 目
允 许 偏 差 ( mm)
受力钢筋顺长度方向全长的净尺寸
±10
弯起钢筋的弯折位置
±20
( 2) 本工程的钢筋加工采用现场加工配料的施工方法。钢筋在加工前, 应做好以下工作:
钢筋有出厂合格证, 并经现场抽样检验合格;
钢筋经除锈、 调直; 钢筋焊接经试验合格;
钢筋加工车间巳搭好, 各种设备巳就位, 并经调试符合有关规定;
加工人员经技术培训, 熟悉操作规程, 有娴熟的技术;
加工人员熟悉施工图和配料单;
管理人员巳对加工人员进行口头和书面交底;
各种规格的钢筋巳按材料计划进场堆放整齐;
加工车间有良好的通风、 照明。
( 3) 钢筋在加工过程中应注意以下几个问题:
①按有关规范要求进行加工, 加工好的半成品符合规范要求;
②先做的, 先加工; 后做的, 后加工, 按照流水段的划分顺序, 分区分段的加工, 先柱, 后梁板。
③钢筋加工好后, 按一根柱、 一条梁、 一块板筋各设一个标牌, 标牌上标明所含的各种钢筋规格、 数量、 形状、 部位;
④异形钢筋应先放样, 然后按大样加工;
⑤钢筋加工应尽量减少余料;
⑥余料应按指定位置堆放整齐;
⑦加工好的钢筋应堆放在塔吊工作范围内;
⑧加工好的钢筋堆放场地应排水良好, 避免雨浸泡腐蚀钢筋;
⑨核对好钢筋钢号、 直径是否与料单相符, 相符后才能用于配料。
3．钢筋的绑扎
( 1) 钢筋绑扎应按先柱子, 后梁板的方法进行施工。钢筋绑扎前应做好以下工作:
1) 绑扎工具齐备, 扎丝和水泥垫块巳齐备;
2) 巳核对好钢筋半成品的钢号、 直径、 形状、 尺寸和数量是否跟料单相符, 如有错漏, 及时增补;
3) 钢筋半成品巳吊至施工部位;
