数码印花机数据库建立步骤
第一步：测试胚布的墨水负荷量（承受量）。（看布吸收多少墨量,一般布为250%）
具体操作如下所示：

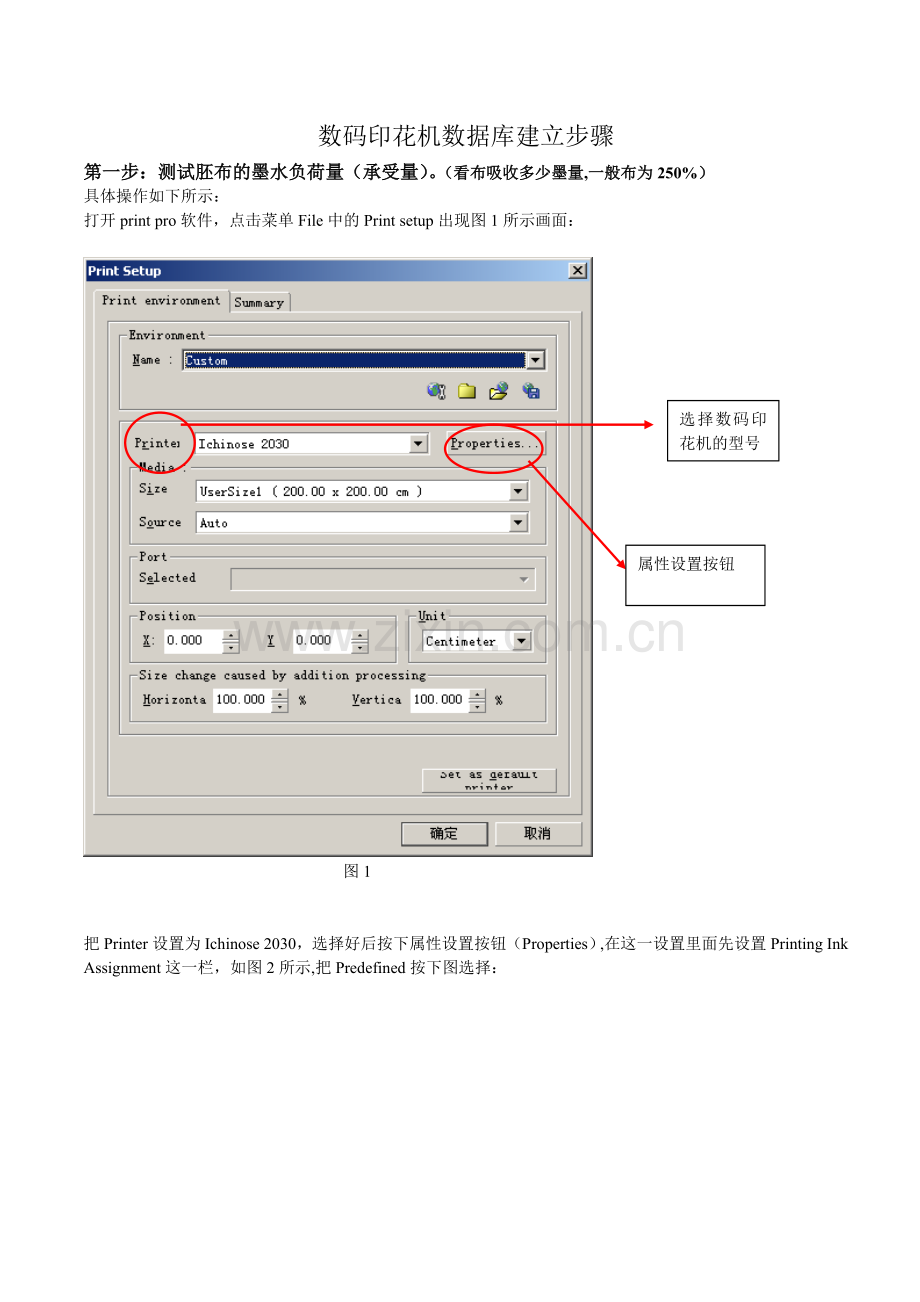

打开print pro软件，点击菜单File中的Print setup出现图1所示画面：

属性设置按钮
选择数码印花机的型号

图1

把Printer设置为Ichinose 2030，选择好后按下属性设置按钮（Properties）,在这一设置里面先设置Printing Ink Assignment这一栏，如图2所示,把Predefined按下图选择：
选择墨水

图2

设置好了Printing Ink Assignment之后，再设置Device Options.如下图3所示：
精度设置
选择压缩方式
这里我们选Uncompressed(非压缩)
墨水负荷量色块保存路径设置
喷墨方式设置

图3
按照图3设置参数。设置好了之后再设置Media这一栏,具体数据如下图4所示：
打印面积的设定
墨水负荷量测试按钮

图4
图4设置完成后，点击Ink load test后进入图5画面：参数设置如下图所示

打印色块的大小
色块与色块间的距离

图5
图5参数设置完后，点击右下角的Print按钮，然后选择打印路径。

图6
保存路径设置完后，点击图6 Ok后，进行数据转换后直接打印。

墨水负荷量色块打印并蒸化水洗干燥后，如7图所示
目视检查晕渗界限如左图应位于55%，由于四色混合的关系其量为400X55%=220%

图7
由上图可知，此胚布的墨水吸收量为220%。在个数据会用在于后面的Ink Limit（墨水吸收限量）参数上。

第二步 准备测色
首先点选pro软件主菜单的color项，显示如下下拉菜单：

图8
并选测量仪器。此时应将Eyeone Pro分光仪联接好电脑，并放置在校正白板之上。
图9

仪器联接上之后，color菜单下的linearise选项变为可选如下：

图10
打开Linearise选项，出现以下界面点击确定进行仪器校正：

点击确定后出现以下界面，按下图设置参数：
图11
注意参数应该为1
点击显示勾状
选择5%的渐进阶段

图12
测量CMYKLcLmLkO 8个通道（图7红线所显示的由8个颜色所构成的渐层）完成后（在测量色块过程中可以随时保存文件*.Lin.以免数据丢失）
最终保存

图13
保存扫描数据路径，如下图14所示：

图14
在如下界面中点击右下角曲线小图标，检查8个通道曲线是否平滑（如果不平滑可以再次测量或做曲线整形调整），检查完后保存渐层曲线文件（后缀为*.TRC文件）
8个通道曲线全部保存（必需要全部保存）
单个曲线保存

图15
曲线保存如下图16所示：

图16

第三步：第二次层次曲线制作：
具体步骤如下：
打开print pro软件，点击菜单File中的Print setup出现如下图17所示：

图17
把Printer设置为Ichinose 2030，选择好后按下属性设置按钮（Properties） ，出现以下界面

图18
设置Printing Ink Assignment参数如下：

图19
设置Device Options参数如下：

图20
确定无误后，点击Media,进入以下界面
校正用色块调整界面（Print calibration bars）

图21
点击Print calibration bars进入以下界面，参数设置如下：

选择第一次制作的层次曲线
调整项目种类：选择Linearise inkset(线形层次色套)

图22
以上设置无误后，点击以上图右下角Print按钮，出现以下界面：
设置第二次层次曲线色块保存路径

图23
保存如下图

图24
打印并蒸化水洗干燥后，如下图如示：

图25

（准备测色）
首先点选软件主菜单的color项，显示如下下拉菜单：

图26
并选测量仪器。此时应将Eyeone Pro分光仪联接好电脑，并放置在校正白板之上。

图27

仪器联接上之后，color菜单下的linearise选项变为可选如下：

图28
打开Linearise选项，出现以下界面点击确定进行仪器校正：
点击确定后出现以下界面，按下图设置参数：
图29
注意参数应该为1
点击显示勾状
选择5%的渐进阶段

图30
必需读出第一次做好的曲线（墨水负荷量）

扫描完后如下图所示：
保存曲线数据
保存扫描色块的数据

图31

第二次曲线做完后做第三步

浓淡墨水相接（作用：墨水浓色和淡色怎样配合才可以出来好的渐层）

具体步骤如下：

打开print pro软件，点击菜单File中的Print setup，如下图如示：
属性按钮

图32
点击属性按钮进入以下界面，参数如图33所示：

图33
进入Properties界面后，检查Printing Ink Assignment界面和Device Options界面的参数是否正确
参考参数如图34、图35所示：

图34

图35
以上参数确定无误后，回到属性面板（Properties）的Media项，如下图36所示：

图36

调整项目种类：浓淡颜色相连分界点

打印色块的大小

墨水吸收限量设置，点击Ink Limit进入如图38所示
打印色块的整幅的宽度（可以由自己设定）
必需读出第二次制作好的曲线（线性层次）
注意：这里选择7不是以7%的渐进阶段而是说数据越大测试的色块越多越精确（现在我们选择是因为比较居中）

图37

设置墨水限量，如下图38所示：（并不是每个布种都是设置为260，这个数据的设置可参照图7计算，不同布种有不同的Ink limit）

图38

设置好以上参数后，就可以打印浓淡墨水相接测试色块，保存路径设置如下图39所示：
选择保存路径（第三次色块输出）

图39
保存如下图40：

图40
打印并蒸化水洗干燥后，如下图如示：（第三次色块输出）

（准备测色）
打开print pro软件，点击菜单File中的Print setup，出现如下界面：

图41
点击Propertes属性按扭，进入以下界面

图42
检查Printing Ink Assegnment选项和Device Options选项面板设置的参数是否正确，确定无误后，准备测色。

具体步骤如下：
首先点选软件主菜单的color项，选择连接测色仪器，方法同上（第一次测色方法）
仪器连接上之后，选择color菜单下的Printer primaries setup for InkSplitting(浓淡相连界限测试)选项，界面如下图如43所示：

图43

进入Printer primaries setup for InkSplitting后，设置参数如下图44所示：
（这一步是利用第二次曲线制作第一次浓淡相接界限参作表）

必需读出第二次制作的曲线

图44

扫描完后，如下面所示：
进入Ink Spliting Options界面

图45
扫描完后，还需设置Lc Lm Lk的Ink Spliting Options的参数。
Lc参数设置如下：
墨水分离控制要素
（Lc一般选择4比较好）
淡色融合到浓色的百分比
（一般为50%）

图46

Lm参数设置如下：
Lm墨水控制点要素最好为5
从百分之几开始用淡墨水创建层次，一般设置为35%~40%。
（设置这个的参数方法是：用淡色墨水的90%去对深墨水，看跟深色哪个百分比接近，一般35%~40%比较好）

图47
Lk参数设置如下：
Lk墨水控制点要素最好为5
淡色墨水最大浓度用量

图48
设置完以上参数后，界面如下图49所示
保存第一次浓淡分离界限参作表数据（目的：利用此参作表制作第三次的层次曲线）

图48

点击右下角的保存按钮，保存浓淡相接界限参作表数据，保存界面如下：

图49
保存参作表数据的后缀名为*.KSF
保存完确定无误后，点击图48左下角的Generate Table(创建参数表)按钮，

保存如下：（后缀名为：*.KST）第一次浓淡分离界限参作表

图50
用第一次浓淡分离界限参作表制作第三次层次曲线的色块。
步骤如下：
打开print pro软件，点击菜单File中的Print setup，进入Properties面板，检查Printing Ink Assignment和Devive Options参数是否正确。（参数设置如下图51 52 53所示）

图51

图52

图53
以上参数确定无误后，回到Media界面，如下图54所示
点击进入Print calibration bars界面，参数设置如下图55所示

图54
不用勾选（这个选项的意思是说用滑板测量的时候需要勾选，规定扫描尺寸）
读出第一次浓淡墨水
分离参作表
必需读出第二次制作的层次曲线

图55
参数设置完毕后，点击图55右下角的Print按钮，转换数据打印。

打印并蒸化水洗干燥后，如下图56所示：

图56

开始扫描：
首先检查Print setup 设定的环境是否正确。
连接扫描仪器，连接好后
选择主菜单Color下的Linearise选项，界面如下图57所示

图57
点击Linearise进入Linearisation Curvel界面，设置参数如下图58所示：
注意：这次此处不需要勾选，不使用曲线做基础
需要勾选才会出现C+Lc M+Lm K+Lk三个通道

图58
设置完后，开始扫描，扫描完后的界面如下图59所示：
确认第三次曲线，适当修正后保存，参照图61

图59
保存第三次层次曲线数据，保存界面如下图60所示

图60
全部保存，保存界面如图62. 后缀名为*.TRC
此处需要修正

图61

图62

第三次层次曲线制作完后，需要校正浓淡墨水分离参作表。
步骤如下：
点选主菜单Color下的Printer primaries setup for InkSplitting选项，读入第一次制作的浓淡墨水分离参作表，
如下图63所示：

读入第三次制作的层次曲线
读入第一次制作的浓淡墨分离参作表数据

图63
设置完毕后，再次创建浓淡墨水分离参作表，点击图63左下角的Generate Table按钮，保存如下图64所示：

图64
保存为第二次浓淡墨水分离参作表。（第二次为校正后的参作表）

以上步骤做完后,开始制作第五次色块的输出
步骤如下：
首先检查Print setup的环境设置是否正确。确定无误后点击属性按钮(Properties),进入属性面板，
检查Printing Ink Assignment项与Device Options的参数是否正确，如下图65、 66所示：

图65

图66

确定无误后，回到Media界面：如下图67所示：

图67
点击Print calibration bars按钮，进入打印设置面板，参数设置如图68所示：
读出第二次墨水分离参作表
读出第二次层次曲线

图68
设置完毕后，点击图68打印按钮开始转换数据。

打印并蒸化水洗干燥后，如下图69如示：（第5次色块输出）

图69

开始扫描：
首先检查Print setup 设定的环境是否正确。
连接扫描仪器，连接好后
选择主菜单Color下的Linearise选项，界面如下图70所示：

图70
点击Linearise进入Linearisation Curvel界面，设置参数如下图71所示：
读入第三次的层次曲线

图71
设置完后，开始扫描，扫描完后的界面如下图72所示：

图72
保存第四次层次曲线数据并确认第四次曲线，适当修正后保存。

第四次层次曲线制作完后，需要创建第三次浓淡墨水分离参作表。
步骤如下：
点选主菜单Color下的Printer primaries setup for InkSplitting选项，读入第一次制作的浓淡墨水分离参作表数据，如下图73所示：

读入第四次制作的层次曲线
读入第一次制作的浓淡墨分离参作表数据

图73
设置完毕后，再次创建浓淡墨水分离参作表，点击图73左下角的Generate Table按钮，保存如下图74所示：

图74
保存为第三次浓淡墨水分离参作表。（第三次为校正后的参作表）

以上步骤做完后,开始制作第六次色块的输出
步骤如下：
首先检查Print setup的环境设置是否正确。确定无误后点击属性按钮(Properties),进入属性面板，
检查Printing Ink Assignment项与Device Options的参数是否正确，如下图75、 76所示：

图75

图76

确定无误后，回到Media界面：如下图77所示：

Print test patches按钮

图77
点击Print test patches按钮，进入打印设置面板，参数设置如下图78所示：

使用滑板扫描时使用的设置格式：
保存用滑板扫描时用的格式（在后面扫描色域空间色块时会用到）
有黑色线框，方使裁剪

图78

使用手动扫描时使用的设置格式：
设置墨水总量（如图80所示）
制作数据库用的色块（色域空间色块）
读出第三次墨水分离参作表
读出第二次层次曲线

图79 图80

设置完以上参数后，点击图79右下角的Print按钮，会出现输出色块的保存路径如下图81界面：

图81
点击Ok会出现如下图82界面：
数据库使用色块格式（色域空间色块）
在后面手动扫描色块时需要用到

图82
打印并蒸化水洗干燥后，效果图如下图83所示：
（大概有4000多个色块）

图83

（准备扫描色块）
具体步骤如下：
点击主菜单color下的Define Color space选项进入Printer primaries setup界面：
读出*.KPS文件

图84
出现图84后，可以选择手动扫描和滑板扫描。如果是手动扫描，需要点击图84右下角的打开按钮。打开前面我们在设置打印参数时所保存的文件，后缀为*.KPS文件。如下图85所示。

图85

读入*.KPS文件后，参数为下图86所示（直接读入之前所保存的数据）

图86
读出后就可以手动扫描色域空间色块了。

如果用滑板扫描的话就需要选择Sheet Measurement,界面如下图87所示:

图87
选择图87所示的Sheet Measurement选项进入以下图88界面：
打开之前保存的滑板扫描格式（如图89所示）

图88

图89
读入*.KPC文件后，界面如下图90所示：
读出用滑板扫描的格式

图90
无误后就可以直接用滑板扫描了。扫描完后按图90右下角的退出按钮，回到如图91所示界面：

图91
点击图91右下角的保存按钮，保存色域空间色块的数据。后缀为*.CLR文件。如下图92所示：

图92
数据库的数据保存完后，我们需要用这个数据制作数据库。步骤如下：

点选主菜单Color下的Load color space选项，打开色域空间色块的数据文件。如图93 图94所示：

图93

图94
读出色域空间色块的数据文件后，点选主菜单Color下的Define color space选项，进入如下图95界面：

图95
以上参数是保存色域空间色块的数据。从色域空间色块的数据做最后的数据库。

使用色域空间色块数据制作数据库，步骤如下：
点选主菜单Color下的Create Printer profile选项，如下图96所示：
图96
进入如下图97界面：
保存*.icm文件(保存这个文件的作用是：帮助在屏幕上摸拟显示打印出来的颜色效果) 如图99所示
选择保存数据库的路径，后缀为*.KCM文件。如图98所示

图97

保存数据库的界面：

图98
保存*.icm文件的界面

图99
以上保存路径选择好后，点击图97的Ok按钮，进行自动建立数据库（大概10分钟左右）
建立完后会出现如下图100所示界面：
注意：这个数据需要记下（灰平衡的起点数据）

图100
记下数据后，点击确定按钮。进行下一步操作。

做完以上步骤后，我们可以打印测试Profile文件，看效果好不好。若灰色渐层有断层现象或灰色渐层里有别的颜色交错时，我们就需要进行灰度平衡校正。

需要先打印灰平衡色块：
具体步骤如下：
点击进入Print test patches界面，
如下图102所示

图101
读入数据库（扫描4000多个色块时保存的数据库）
第二次层次曲线

图102
设置完以上参数后，打印灰平衡渐层色块。
打印并蒸化水洗干燥后的效果图如下：

图103

（准备扫描灰平衡色块）
步骤如下：
点选主菜单Color下的Load color space选项，打开色域空间色块的数据文件。如图104 图105所示：

图104

图105
读出色域空间色块的数据文件后，点选主菜单Color下的Define color space选项，进入如下图106所示界面：
勾选 Use gray balancing
点击Gray balancing按钮进入如图107所示界面

图106
灰平衡的起点数据

图107
开始扫描，扫描后的界面如下图108所示：

图108

点击图108 Ok按钮后，回到Printer primaries setup界面，如下图109所示：
保存第一次灰平衡数据，界面如图110所示（是为了做第一次灰平衡数据库）

图109

图110
保存完后，我们需要做第一次灰平衡数据库：
步骤如下 ：
点击color 菜单下的Gray Balance profile选项进入如下图111所示界面：

保存第一次灰平衡数据库的路径（所图112所示）
读入第一次灰平衡色块扫描后保存的数据
始终是读入（制作4000个色块的数据库）

图111

图112
灰平衡第一次数据库制做完后，开始打印第二次灰平衡色块：
设置参数如下：
点击进入Print test patches界面，参数设置如下图114所示

图113
读出灰平衡校正后的数据库（最新的数据库）
读出第二次层次曲线

图114
设置完后，开始打印。

蒸化水洗后，如果效果还没有达到期望效果时，我们就需要做第二次或者更多次的灰平衡校正。
步骤同上一样。只是Printer选项始终是最新制作的数据库。

整个数据库制作完后，最后需要做色块库（也可以直接打印图案了）：
步骤如下：
点选主菜单File下的Print setup进入如下图115所示，
属性按钮
点击进入
参数设置如下图116所示

图115
写一个名字（主要是为了方便区分）
点击进入图117所示界面

图116
读出第二次层次曲线
读出最后校正的数据库

添加按钮
图117

制作色块库：
首先设置打印色块库的的格式
点击主菜单Color选项中的create colorbook选项，出现如下图118界面所示：
设置完后保存好，如图119所示（后缀为*.kcb文件）

图118
保存色块库格式的界面如下图119所示：

图119

保存完后，制作打印色块库文件。
点击主菜单File下的Print Setup选项，进入如下图120界面：（检查Printing Ink Assignment 和Device Options选项是否正确）
点击color book按钮，进入color book patches界面，参数设置如下图121所示

图120

读出最后的数据库
（灰平衡校正最好的数据库）
读出第二次层次曲线
保存用滑板扫描时用的格式，在这里不需要勾选，不用保存
读出色块库的格式

图121
以上参数设置好后，点击图121右下角的Print按钮，打印色块库。

色块库打印并蒸化水洗后保存布样。

色块库完成后的实际应用
可以将色块库扫描到电脑里，步骤如下：
选择主菜单Color下的Manage colorbook选项，进入以下图122界面：
平均计算值
读出色块库的设置格式

图122

扫描后将信息全部保存起来，保存界面如下图123所示：（后缀为*.kcd 相当于一下颜色字典）

图123
扫描并保存好后，方便我们调色。

客户拿来色卡，我们就可以直接打开如下图124所示界面，点击右下角的Find color按钮
点击Fine color按钮进入如图125所示界面

图124

图125
这个界面出现后，就可以直接用测色仪器测色，电脑会自动在颜色字典里找到接近的颜色。找到后可以将L*a*b记下。然后在如下图127界面输入L*a*b值。

图126 图127
L*a*b值设置好后，点击Ok后，颜色就改变了。每个颜色调好后，点击图126的保存按钮，保存好调好的颜色，以便下次读入。
