资源描述

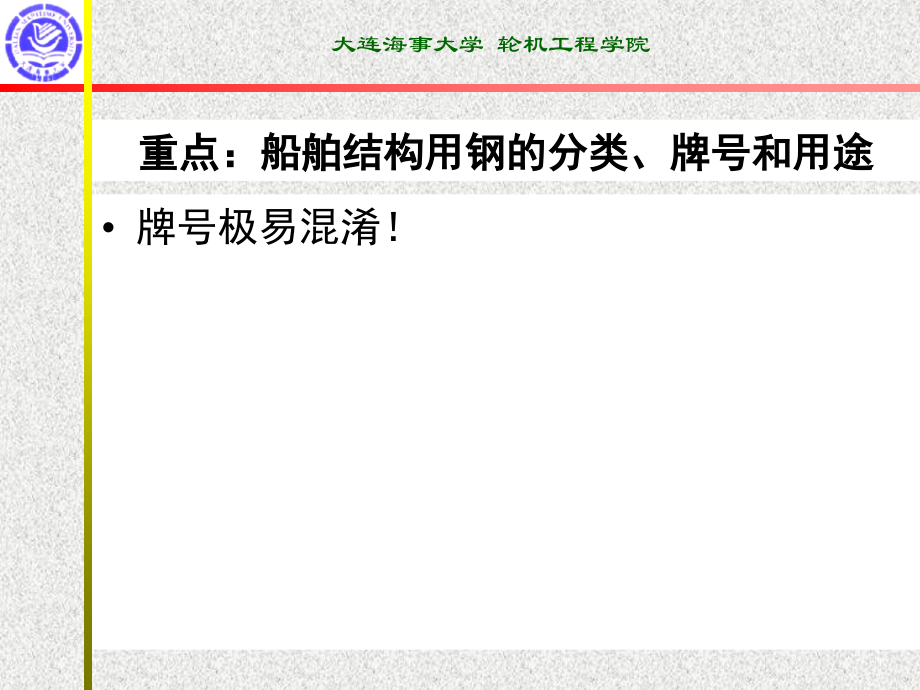

,大连海事大学 轮机工程学院,7.6,船舶结构用钢,重点:船舶结构用钢的分类、牌号和用途,牌号极易混淆!,1,船体结构用钢,特点:好的冷变形性能和焊接性能,一定的强度、耐蚀性、韧性(特别是好的低温韧性)。均属,低碳优质结构钢,。,牌号:,(,1,)一般强度船体结构用钢:,A,、,B,、,D,、,E4,个等级,,s,:235MPa;,b,:400520MPa;,A(20,);B,(0,);,D,(-20,);E,(-40,),一,般强度船体结构用钢力学性能,钢材,等级,s,不小于,MPa,b,不小于,MPa,5,不小于,%,冲击试验温度,A,235,400520,22,20,B,235,400520,22,0,D,235,400520,22,-20,E,235,400520,22,-40,(,2,)高强度船体结构用钢:按最小,s,划分,3,个,强度级别,(32,、,36,、,40),,每一强度级别又按,a,k,分为,A,、,D,、,E,、,F 4,级,。如:,A40,(,s,390MPa,)、,D32,(,s,315MPa,)、,F36,(,s,355MPa,),A(0,);D,(-20,);,E,(-40,);F,(-60,),32,强度等级高强度船体结构用钢,钢材等级,s,不小于,MPa,b,不小于,MPa,5,不小于,%,冲击试验温度,A32,315,400590,22,0,D32,315,400590,22,-20,E32,315,400590,22,-40,F32,315,400590,22,-60,36,强度等级高强度船体结构用钢,钢材等级,s,不小于,MPa,b,不小于,MPa,5,不小于,%,冲击试验温度,A36,355,490620,21,0,D36,355,490620,21,-20,E36,355,490620,21,-40,F36,355,490620,21,-60,40,强度等级高强度船体结构用钢,钢材等级,s,不小于,MPa,b,不小于,MPa,5,不小于,%,冲击试验温度,A40,390,510650,20,0,D40,390,510650,20,-20,E40,390,510650,20,-40,F40,390,510650,20,-60,2.,焊接结构高强度淬火回火钢,按最小屈服点划分,6,个强度级别,(420/460/500/550/620/690),,每一强度级别又按其冲击韧性分为,A/D/E/F(,冲击实验温度,:0/-20/-40/-60),。,牌号:,A420,、,D420,、,E420,、,F420,A460,、,D460,、,E460,、,F460,A690,、,D690,、,E690,、,F690,通用产品:,牌号:碳素结构钢牌号“锅”(或),“容”(或),含碳量:(,0,16,0,26,),例如:,20,,,16MnR,等。,3,锅炉与压力容器用钢,船用,锅炉与压力容器用钢牌号:,按抗拉强度分级:,360,、,410,、,460,、,490,和合金钢(,1Cr0.5Mo,、,2.25 Cr1Mo,)。,每一级又分为:,A,(镇静、,冲击实验温度,20,),B,(镇静并细化晶粒、,冲击实验温度,0,),牌号:,360A,、,360B,等。,
展开阅读全文
