施工组织设计市政公路工程.doc

目 录
第一章 施工组织设计或施工方案综合说明 1
第一节 编制说明 1
一、编制原则 1
二、编制依据 1
第二节 工程总体目标及概况 2
第二章 施工现场平面布置 27
第一节 施工现场平面布置原则 27
第二节 施工现场平面布置 27
1、现场围闭及施工路修建 27
2、项目部建设 28
3、现场施工区建设 28
第三章 劳动力计划 29
第四章 施工进度计划 29
第一节 进度计划安排原则 29
第二节 施工阶段划分 29
第五章 施工进度施工工期保证措施 30
第一节 工期目标 30
第二节 工期保证措施 30
1、保证工期的组织措施 30
2、保证工期的制度措施 31
3、保证工期的技术措施 32
4、保证工期的劳力、材料、机械保障措施 33
5、特殊时段工期保证措施 34
6、确保工期的应急措施 35
第六章 主要施工机械设备 36
第一节 主要施工机械设备投入： 36
第七章 地下管线、地上设施、周围建筑物保护措施 37
第一节 地下管线及构筑物情况 37
第二节 地下管线及障碍物的保护措施 37
第八章 关键性部位施工方法和施工措施（含季节性施工措施） 39
第一节 施工测量方案 39
一、人员组织安排与主要仪器配置 39
二、数据计算、坐标放样与采集的保证措施 40
三、竣工测量 41
第二节 桥梁工程 50
一、灌注桩施工 50
二、桥台施工 55
三、预制小箱梁施工 56
四、预制箱梁运输及吊装方案 64
五、预应力箱梁现浇部分施工 65
六、桥面系及附属结构施工方案 66

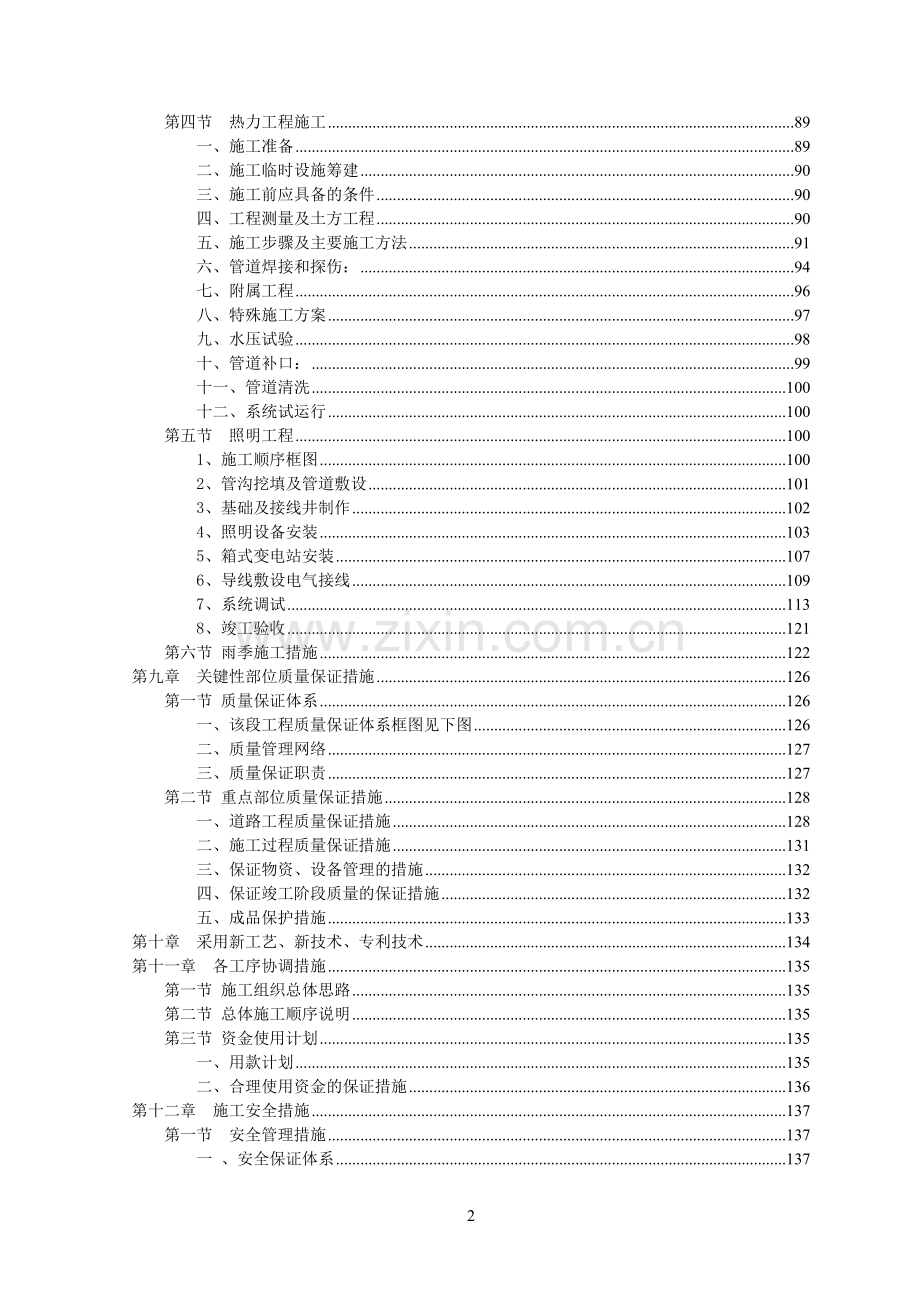

第三节 给排水施工 73
第四节 热力工程施工 89
一、施工准备 89
二、施工临时设施筹建 90
三、施工前应具备的条件 90
四、工程测量及土方工程 90
五、施工步骤及主要施工方法 91
六、管道焊接和探伤： 94
七、附属工程 96
八、特殊施工方案 97
九、水压试验 98
十、管道补口： 99
十一、管道清洗 100
十二、系统试运行 100
第五节 照明工程 100
1、施工顺序框图 100
2、管沟挖填及管道敷设 101
3、基础及接线井制作 102
4、照明设备安装 103
5、箱式变电站安装 107
6、导线敷设电气接线 109
7、系统调试 113
8、竣工验收 121
第六节 雨季施工措施 122
第九章 关键性部位质量保证措施 126
第一节 质量保证体系 126
一、该段工程质量保证体系框图见下图 126
二、质量管理网络 127
三、质量保证职责 127
第二节 重点部位质量保证措施 128
一、道路工程质量保证措施 128
二、施工过程质量保证措施 131
三、保证物资、设备管理的措施 132
四、保证竣工阶段质量的保证措施 132
五、成品保护措施 133
第十章 采用新工艺、新技术、专利技术 134
第十一章 各工序协调措施 135
第一节 施工组织总体思路 135
第二节 总体施工顺序说明 135
第三节 资金使用计划 135
一、用款计划 135
二、合理使用资金的保证措施 136
第十二章 施工安全措施 137
第一节 安全管理措施 137
一 、安全保证体系 137
二、用电安全措施 141
三、起重吊装作业安全技术措施 143
四、机械设备安全保证措施 145
五、防火措施 146
第十三章 现场文明施工措施 147
第十四章 现场环保保证措施 151
第十五章 施工现场维护措施 154
第十六章 工程交验后服务措施 157
第一节 工程交付 157
第二节 服务及保修 157
一、建立内部质量包保责任制 157
二、成立工程交验后缺陷期内维护小组 157
三、回访保修 158
四、专人接待质量投诉 158
（1）拟投入的主要施工机械设备表 表9.1 159
（2）劳动力计划表 表9.2单位：人 161
（3）计划开、竣工日期和施工进度网络图 162
（4）施工总平面图 165

168

赵普街、五德大道施工组织设计
第一章 施工组织设计或施工方案综合说明
第一节 编制说明
一、编制原则
1、施工总体布置体现统筹规划、布局合理、节约用地、减少干扰和避免环境污染的原则。
2、施工环境保护工作，必须贯彻“全面规划，合理布局，预防为主，综合治理，强化管理”的方针和“谁污染谁治理、谁破坏谁恢复”的原则。
3、遵循《招标文件》的原则，严格按招标文件文件中的工期、质量、安全目标等要求编制施工组织设计，使建设单位各项要求均得到有效保障。严格执行基本建设程序和施工程序。
4、遵循《施工设计图纸》的原则，在编制施工组织设计时，认真阅读核对所获得的设计文件资料，理解设计意图，掌握现场情况，严格按设计资料和设计原则编制施工组织设计，满足设计标准和要求。
5、遵循市政工程施工技术规范和验收标准原则，在编制施工组织设计时，严格按施工技术规范要求优化施工方案，认真执行工程质量检验及验收标准。采用先进的施工技术和设备，确保工程质量和施工安全，节约基建费用，降低工程成本。
6、遵循实事求是的原则，在编制施工组织设计时，根据工程特点，从实际出发，科学组织，均衡施工，达到快速、有序、优质、高效。按照工期目标科学合理安排施工顺序。
7、遵循专业化队伍施工和综合管理的原则，在组织施工时，以专业队伍为基本型式，配备充足的施工机械设备，同时采取综合管理手段合理调配施工资源，以达到整体优化的目的。
二、编制依据
招标文件（招标编号：12182012034017）
天津市市政工程设计研究院有限公司2012年01月设计的蓟县新城示范镇（一期）市政基础设施工程施工设计图
建筑（2012）141号文件
《公路沥青路面施工技术规范》（JTG F40-2004）
《公路路基施工技术规范》（JTG F10-2006）
《城镇道路工程施工与质量验收标准》（CJJ1-2008）
《公路路面基层施工技术规范》（JTJ 034-2000）
《城市道路工程质量检验标准》（DB29-50-2003）
《公路土工合成材料应用技术规范》（JTJ/T 019-98）
《公路桥涵设计通用规范》（JTG D60-2004）
《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG-D62-2004）
《公路桥涵地基及基础设计规范》（JTG D63-2007）
《公路桥涵施工技术规范》（JTG/T F50-2011）
《公路工程混凝土结构防腐蚀技术规范》（JTG/T B07-01-2006）
《城市工程管线综合规划规范》（GB50289-98）
《城市道路照明设计标准》CJJ45-2006；
《公路工程技术标准》(JTGB01-2003）
《公路桥涵施工技术规范》（JTG/T F50-2011）
《道路交通工程及沿线设施设计通用规范》（JTG D80-2006）
《公路交通安全设施施工技术规范》（JTG F71-2006）
《道路交通标志和标线》（GB5768-2009）
《公路交通标志和标线设置规范》（JTG D82-2009）
《天津市城市道路交通指引标志设置规范》（DB12/445-2011-2009）

第二节 工程总体目标及概况
1、质量目标：达到国家质量验收规范合格标准。
2、文明施工目标：严格遵守国家与相关部门的文明施工标准规定。
3、工期目标：140天，具体工期为：2012年5月3日～2012年9月20日。
4、安全目标：杜绝伤亡事故，一般事故率控制在2‰，严防高空坠落、火灾和交通等各类事故发生。
工程概况：蓟县新城赵普街、五德大道，建设项目施工总承包工程位于蓟县安置区A1地块，本标段包括道路及配套雨水、污水，给水、再生水过路套管、桥梁、交通设施、照明、热力管线铺设等。
分别如下所述：

一、赵普街
本工程起点为规划支路一，终点至五行路；起点桩号为K0+237.046，终点桩号为K2+730.365，路线全长为2.493km。沿线设跨新开么河桥一座。
主要技术标准及主要工程量
道路部分
1、道路等级：城市次干路，计算行车速度V＝40km/h，双向四车道，单向标准路面宽11.0m；
2、本工程范围内均为直线，无平曲线；
3、最大纵坡：1.99%；最小纵坡：0.21%；最大坡长：1015m；最小坡长：150m。
4、沥青混凝土路面设计年限：15 年；荷载标准：路面结构计算轴载BZZ-100kN；
5、工后沉降标准：桥台与路堤相邻处：10cm；一般路段：30cm。
主要工程量
序号
项目名称
计量单位
工程量
1
挖土方
m3
74339.46
2
利用土回填
m3
1421.05
3
40cm厚8%石灰土路基处理
m3
32070.21
4
行车道
5
15cm石灰、粉煤灰、土(12:35:53)
m2
77782.54
6
18cm水泥稳定碎石
m2
75434.27
7
18cm水泥稳定碎石
m2
72271.86
8
透层
m2
72271.86
9
粘层
m2
67602.29
10
1cm改性沥青下封层
m2
67602.29
11
4cm细粒式SBS改性沥青混凝土(AC-13C)
m2
67602.29
12
6cm中粒式沥青混凝土(AC-20F)
m2
67602.29
13
井圈加固
个
174
14
道路罩面
15
4cm细粒式SBS改性沥青混凝土(AC-13C)
m2
628
16
路面结构接茬--玻纤土工格栅
m2
520
17
破旧路
m2
325
18
人行道
19
10%石灰稳定土150mm厚
m2
15803.71
20
10%石灰稳定土150mm厚
m2
15386.6
21
60mm厚彩色水泥混凝土花砖铺设(含30mm厚砂垫层)
m2
12990.57
22
安砌C40混凝土乙型侧石20×35×100cm（C10混凝土后戗）
m
9406.09
23
安砌C40混凝土缘石10×25×50cm
m
4974.28
24
过水通道
25
渗水盲沟
m
2039.95
26
桥头路基处理
27
8%石灰土路基处理
m3
3488
桥梁部分
1、荷载标准：公路－Ⅰ级
2、计算行车速度：V＝50km/h
3、设计基准期：100 年
4、设计安全等级：二级
5、桥面宽度：
采用双向4 车道城市道路，桥梁按两幅桥设置，横断面布置为：0.25m（人行道栏杆）+3m（人行道）+11m（车行道）+2.0m（中央分隔带）+11m（车行道）+3.0m（人行道）+0.25m（人行道栏杆），单幅桥梁全宽为14.75m。
6、地震烈度：抗震设防烈度7°，设计地震动峰值加速度系数：0.15g；抗震设防C 类桥梁，措施等级8°。
7、桥面横坡：车行道双向坡为1.5%，人行道单向坡为1.0%。
8、净空：非通航河流，0.5m。
9、高程：1972 年大沽高程系统，2008 年成果。
主要工程量
序号
项目名称
计量单位
工程量
1
下部结构
2
φ1.2mC30灌注桩
m
432
3
灌注桩I级钢筋
t
4.386
4
灌注桩II级钢筋
t
21.335
5
C30混凝土桥台
m3
155.2
6
混凝土桥台I级钢筋
t
0.686
7
混凝土桥台II级钢筋
t
32.933
8
上部结构
9
C50预制箱梁接缝砼
m3
17.6
10
C50预制混凝土小箱梁
m3
275.6
11
混凝土箱梁I级钢筋
t
14.716
12
混凝土箱梁II级钢筋
t
42.44
13
后张法预应力钢绞线安装、张拉
t
10.322
14
预埋铁件
kg
1860
15
GYZ 400*69mm板式橡胶支座
个
40
16
φ15PVC桥面泄水管
m
40.76
17
GQF80-Z型桥梁伸缩缝
m
28.83
18
GQF80-C型桥梁伸缩缝
m
14.3
19
C30混凝土搭板
m3
86
20
搭板II级钢筋
t
18.176
21
CRB550冷轧带肋钢筋焊网
t
10.62
22
现浇C50钢纤维混凝土桥面铺
m3
3.52
23
现浇C40防水混凝土桥面铺装
m2
737.7
24
桥面I级钢筋
t
0.285
25
桥面II级钢筋
t
1.04
26
桥面防水层
m2
737.7
27
4cm细粒式改性沥青混凝土(AC-13C)
m2
592.44
28
6cm中粒式改性沥青混凝土(AC-20C)
m2
592.44
29
浆砌块石护坡
m2
1095
30
2.5cm原烧石材板铺设
m2
145.26
31
C35混凝土人行道板
m3
27.72
32
人行道板II级钢筋
t
8.49
33
C35混凝土防撞护栏
m
53.336
34
防撞护栏I级钢筋
t
0.44
35
防撞护栏II级钢筋
t
3.62
36
桥梁沉降缝
m
59
37
汉白玉石材栏杆
m3
8.25
38
地袱贴汉白玉石材
m2
34.04
照明工程
平均照度≥15Lx，均匀度≥0.35，功率密度＜0.85W/m2 。
道路照明采用在人行道路肩处布置灯杆的形式，灯杆的高度为12米，灯杆的间距约为42米，每支灯杆配两套半截光型灯具，功率为2x150W。交叉路口采用18米灯杆，2X400W灯具。光源为高压钠灯，灯杆为道路两侧对称布置。
主要工程量
序号
项目名称
计量单位
工程量
1
路灯（热镀锌锥杆） H=12米 单挑臂2米
套
86
2
路灯（热镀锌锥杆） H=12米 单挑臂2米
套
28
3
路灯（热镀锌锥杆） H=14米 单挑臂2米
套
8
4
过路保护管G100，镀锌钢管
m
718
5
手孔井，预制500*500*500
座
25
6
电缆保护管D100，PE管
m
4665
7
电缆保护管G70
m
244
8
电力电缆YJV-4*50+1*25
m
5110
9
电力电缆YJV-4*35+1*16
m
1044
10
接地装置
项
1
11
送配电装置系统
系统
1
12
户外箱式变电站C3S-O-12-125KVA/10/0.4KV
台
2
再生水工程
1、所有管道均采用高密度聚乙烯（简称PE）再生水管道，管道公称压力1.0MPa，管材等级PE100，标准尺寸比为SDR17。其相应管段上三通等管件均采用同样材料。
2、管材要求：PE管材应满足《给水用聚乙烯管材规范》（GB13663-2000）的要求
3、管道接口所有PE管间采用热熔连接；PE与阀门采用法兰连接，法兰采用不锈钢螺栓。
主要工程量
序号
项目名称
计量单位
工程量
1
承插口钢筋混凝土管d300
m
308
2
承插口钢筋混凝土管d400
m
426.5
3
承插口钢筋混凝土管d500
m
322
给水工程
球墨铸铁管材、管件规格及性能应符合《水及燃气管道用球墨铸铁管、管件和附件》（GB /T13295-2008）的规定，公称压力PN1.0MPa。 钢管管材、管件规格及性能应符合《低压流体输送用焊接钢管》（G/T 3091-2008）的规定，DN200钢管δ=6mm。 PE管材规格及性能应符合《给水用聚乙烯(PE)管材》（GB/T13663-2000）的规定，管道等级PE100、SDR17，公称压力PN1.0MPa。
主要工程量
序号
项目名称
计量单位
工程量
1
DN80球墨铸铁管铺设
m
37.5
2
DN150球墨铸铁管铺设
m
689
3
DN200球墨铸铁管铺设
m
1984.5
4
DN250球墨铸铁管铺设
m
464.5
5
DN300球墨铸铁管铺设
m
122
6
DN400球墨铸铁管铺设
m
137
7
PE dn200管道铺设（过路段）
m
64
8
D159*4钢管敷设
m
66
9
DN200钢管铺设（过河段）
m
48.8
10
软密封手动中线法兰蝶阀 DN65 PN1.0MPa
个
5
11
软密封手动中线法兰蝶阀 DN80 PN1.0MPa
个
4
12
软密封手动中线法兰蝶阀 DN150 PN1.0MPa
个
22
13
软密封手动中线法兰蝶阀及伸缩节安装 DN150 PN1.0MPa
个
23
14
软密封手动中线法兰蝶阀及伸缩节安装 DN200 PN1.0MPa
个
11
15
软密封手动中线法兰蝶阀及伸缩节安装 DN250 PN1.0MPa
个
1
16
软密封手动中线法兰蝶阀及伸缩节安装 DN300 PN1.0MPa
个
1
17
软密封手动中线法兰蝶阀及伸缩节安装 DN400 PN1.0MPa
个
3
18
快速排气阀安装 DN65 PN1.0MPa
个
5
19
快速排气阀安装 DN80 PN1.0MPa
个
1
20
DN200*150双承丁字管
个
4
21
DN400*400双承丁字管
个
1
22
DN200*65排气三通
个
4
23
DN250*65排气三通
个
1
24
DN300*80排气三通
个
1
25
DN200*80排泥三通
个
2
26
DN250*80排泥三通
个
1
27
DN80 L=2m盘插短管安装
个
3
28
DN150 L=2m盘插短管安装
个
23
29
DN200 L=2m盘插短管安装
个
12
30
DN250 L=2m盘插短管安装
个
1
31
DN300 L=2m盘插短管安装
个
1
32
DN400 L=2m盘插短管安装
个
3
33
DN80 L=2m盘承短管安装
个
3
34
DN150 L=2m盘承短管安装
个
23
35
DN200 L=2m盘承短管安装
个
13
36
DN250 L=2m盘承短管安装
个
1
37
DN300 L=2m盘承短管安装
个
1
38
DN400 L=2m盘承短管安装
个
3
39
DN80 双插短管安装
个
3
40
DN150 双插短管安装
个
22
41
DN200 双插短管安装
个
3
42
DN300 双插短管安装
个
1
43
DN400 双插短管安装
个
2
44
DN150管堵安装
个
23
45
DN200管堵安装
个
2
46
DN300管堵安装
个
1
47
DN400管堵安装
个
3
48
DN200*45°弯管安装
个
2
49
DN250*45°弯管安装
个
2
50
DN80*90°弯管安装
个
3
51
DN150*90°钢制弯头
个
22
52
DN200*45°钢制弯头 （过河处）
个
4
53
DN150蝶阀井
座
23
54
DN200蝶阀井
座
11
55
DN250蝶阀井
座
1
56
DN300蝶阀井
座
1
57
DN400蝶阀井
座
3
58
排气井
座
6
59
排泥闸井
座
3
60
排泥湿井
座
3
61
SS150/80室外地上式消火栓安装
个
22
62
DN200*150三承一插十字管
个
8
63
DN200*200三承一插十字管
个
1
64
DN250*150三承一插十字管
个
1
65
DN300*300三承一插十字管
个
1
66
DN400*250三承一插十字管
个
1
67
DN200*150消火栓三通
个
17
68
DN250*150消火栓三通
个
4
69
DN300*150消火栓三通
个
1
70
DN200*150插承渐缩管
个
1
71
DN250*200插承渐缩管
个
2
72
DN300*200插承渐缩管
个
1
73
DN400*300插承渐缩管
个
1
74
DN400*200承插渐缩管
个
1
75
DN100*80双盘渐缩管
个
1
76
DN300*200插盘渐缩管
个
1
77
DN200PE法兰根及法兰
个
2
排水工程
1、本次工程管径d300～d1500mm的管道采用承插式胶圈接口钢筋混凝土管。
2、本次工程管径d1800～d2000mm的管道采用钢筋混凝土企口管。
3、雨水收水支管采用钢筋混凝土承插口管。
4、本工程所有管道均采用钢筋混凝土管，管材应符合国标《混凝土和钢筋混凝土排水管》(GB11836-2009)的要求。
5、施工单位在采购管材时，可依据管道覆土深度与生产厂家确定管材等级，但管材等级不低于二级。
主要工程量

序号
项目名称
计量单位
工程量
1
雨水管道工程
2
铺设d300mm钢筋混凝土承插口管
m
1516
3
铺设d500mm承插式胶圈接口II级钢筋混凝土管 深2.5m以内
m
650
4
铺设d500mm承插式胶圈接口II级钢筋混凝土管 深3.5m以内
m
145
5
铺设d600mm承插式胶圈接口II级钢筋混凝土管 深3.5m以内
m
255
6
铺设d800mm承插式胶圈接口II级钢筋混凝土管 深3.5m以内
m
200
7
铺设d1000mm承插式胶圈接口II级钢筋混凝土管 深3.5m以内
m
217
8
铺设d1200mm承插式胶圈接口II级钢筋混凝土管 深4.5m以内
m
283
9
铺设d1200mm承插式胶圈接口II级钢筋混凝土管 深5.5m以内
m
50
10
铺设d1200mm承插式胶圈接口II级钢筋混凝土管 深6.5m以内
m
50
11
铺设d1350mm承插式胶圈接口II级钢筋混凝土管 深3.5m以内
m
40
12
铺设d1350mm承插式胶圈接口II级钢筋混凝土管 深4.5m以内
m
114
13
铺设d1350mm承插式胶圈接口II级钢筋混凝土管 深5.5m以内
m
146

14

铺设d1500mm承插式胶圈接口II级钢筋混凝土管 深4.5m以内

m

92
15
铺设d1500mm承插式胶圈接口III级钢筋混凝土管 深7.5m以内
m
36
16
铺设d1500mm承插式胶圈接口II级钢筋混凝土管 深7.5m以内
m
41
17
铺设d1800mm承插式胶圈接口II级钢筋混凝土管 深5.5m以内
m
214
18
铺设d2000mm承插式胶圈接口II级钢筋混凝土管 深4.5m以内
m
404
19
铺设d2000mm承插式胶圈接口II级钢筋混凝土管 深5.5m以内
m
305
20
混凝土模块式Φ1100圆形雨水预埋检查井（国标）
座
30
21
混凝土模块式Φ1100圆形雨水检查井（国标）
座
7
22
混凝土模块式Φ1500圆形雨水检查井（国标）
座
5
23
混凝土模块式矩形直线形雨水检查井（国标）
座
30
24
矩形90°三通雨水检查井（国标）
座
8
25
矩形90°四通雨水检查井（国标）
座
1
26
偏沟式双箅雨水口
座
102
27
污水管道工程

28

铺设d400mm承插式胶圈接口II级钢筋混凝土管 深2.5m以内

m

720
29
铺设d400mm承插式胶圈接口II级钢筋混凝土管 深3.5m以内
m
1386
30
铺设d400mm承插式胶圈接口II级钢筋混凝土管 深4.5m以内
m
79
31
铺设d400mm承插式胶圈接口III级钢筋混凝土管 深5.5m以内
m
80
32
铺设d500mm承插式胶圈接口II级钢筋混凝土管 深3.5m以内
m
449
33
铺设d500mm承插式胶圈接口II钢筋混凝土管 深4.5m以内
m
70
34
铺设d500mm承插式胶圈接口III级钢筋混凝土管 深5.5m以内
m
41
35
混凝土模块式Φ900圆形污水预埋检查井（国标）
座
36
36
混凝土模块式Φ1100圆形污水检查井（国标）
座
47
37
混凝土模块式Φ1100圆形污水卧泥井检查井（国标）
座
10
交通工程
主要工程量
序号
项目名称
计量单位
工程量
1
交通标志
2
1200*2000mmΦ114单柱式标志牌
块
3
3
4（5000*2800）mmΦ426双悬标志牌
块
8
4
1500*500mm180*140单柱式玻璃钢柱路名牌
块
16
5
1515*2505mmΦ140双柱式路口单位指示牌
块
12
6
2（5000*2800）mmΦ325单悬标志牌
块
4
7
路面热熔标线
m2
4367
8
交通信号灯
9
人行道信号灯组安装（一杆双灯头）
套
12
10
交通信号灯安装（单杆单灯头）
套
12
11
机动车道信号灯组安装（双面）
套
12
12
机动车道信号灯组安装（单面）
套
6
13
多相位信号灯组（单面）
套
16
14
多相位信号灯组（双面）
套
6
15
信号灯基础
套
64
16
交通信号灯控制机保护箱
只
5
17
交通信号灯控制机
套
5
18
控制电缆
km
4.66
19
YJV22-1 3*35电源电缆
km
3.86
20
G70双面涂塑预埋钢管
m
7363
21
PE100DN80电缆保护管铺设
m
544
22
手孔井
座
120
23
信号设备接地装置
项
5
24
全线信号设备系统调试
系统
5
25
电缆盖板

1
26
管堵
个
952
27
管道包封 混凝土C30
m3
20
28
电子警察系统
29
500万像素高清抓拍摄像机（NCC-4450C/K)
个
8
30
200万像素高清抓拍摄像机（NCC-4420L/C)
个
4
31
百万像素手动光圈定焦镜头
个
12
32
摄像机电源适配器
个
12
33
摄像机防护罩（室外中型防护罩）
个
12
34
高清闯红灯（视频侦测）自动记录系统软件（ITS-9000F)
套
6
35
万向头（N2772)
个
12
36
偏振镜 口径25.5mm
个
12
37
抓拍主机 工控机，BIS-6553
台
6
38
抓拍主机电源适配器 DC 12V/2A
个
6
39
LED频闪灯 63W LED
个
26
40
LED频闪灯 108W LED
个
6
41
室外全天候控制箱
面
6
42
网络信号防雷器（D05J4)
个
12
43
电源防雷器（M40B2)
个
6
44
工业级网络交换机（108TX)
个
6
45
光纤收发器（双模）
对
6
46
红灯信号检测器
个
6
47
开关电源 (AC220V/DC24V) 100W
个
6
48
独立式光纤收发器（WT-8110SA-25)
个
6
49
交流稳压器（SVC1000VA)
个
6
50
电源线缆（YJV-1,3*10)
m
950
51
摄像机电源线缆（YJV-1.3*2.5)
m
2300
52
摄像机电源线缆（RVVP4*1.0mm2)
m
900
53
同步信号线缆（RVVP2*1.0mm2)
m
300
54
STP网络线缆（STP6e)
m
360
55
万向头控制线（KVVP,8X1.5mm2)
m
1150
56
多模光纤
m
1020
57
监控杆
个
12
58
施工安装铺材
批
1
59
设备安装调试费
项
1
60
电缆保护管（PE100DN50)
m
150
61
接地线（40*4mm扁铁）
m
180
62
接地极（G50.σ=3.5mm,L=2.5m)
根
30
63
控制箱基础
个
6
热力工程
主要工程量
序号
项目名称
计量单位
工程量
1
直埋保温管DN400
m
1000
2
直埋保温管DN350
m
454
3
直埋保温管DN300
m
420
4
直埋保温管DN250
m
770
5
跨越三通DN400*250
个
8
6
跨越三通DN350*250
个
6
7
跨越三通DN300*250
个
2
8
变径管 DN400*350
个
4
9
变径管 DN350*300
个
2
10
变径管 DN350*250
个
2
11
变径管 DN300*250
个
2
12
直埋外压式波纹补偿器DN400
个
12
13
直埋外压式波纹补偿器DN350
个
6
14
直埋外压式波纹补偿器DN300
个
4
15
直埋外压式波纹补偿器DN250
个
6
16
固定墩
套
7
17
固定节DN400
个
8
18
固定节DN350
个
2
19
固定节DN300
个
2
20
固定节DN250
个
2
21
弯头DN400
个
4
22
弯头DN250
个
14
23
放气井
座
3
24
放水井
座
2
二、五德大道
本工程起点为规划支路一，终点为现状北环路；起点桩号为K0+094.825，终点桩号为K5+312.521，路线全长为5.218km。沿线设跨新开么河桥一座。
主要技术标准
道路部分
1、道路等级：城市主干路，计算行车速度V＝50km/h，双向四车道，单向机动车道标准路面宽8m，单向非机动车道路面宽5.5m；
2、平曲线最小半径： R=700m；
3、最大纵坡：1.5%；最小纵坡：0.10%；最大坡长：1136.303m；最小坡长：158.863m。
4、沥青混凝土路面设计年限：15 年；荷载标准：路面结构计算轴载BZZ-100kN；
5、工后沉降标准：桥台与路堤相邻处：10cm；一般路段：30cm。
主要工程量
序号
项目名称
计量单位
工程量
1
挖土方
m3
229709.1
2
利用土回填
m3
3993.47
3
40cm厚8%石灰土路基处理
m3
83903.48
4
破路面
m2
317.5
5
机动车道
6
18cm石灰、粉煤灰、土(12:35:53)
m2
149508.5
7
18cm水泥稳定碎石
m2
144918.5
8
18cm水泥稳定碎石
m2
140328.4
9
透层
m2
140328.4
10
粘层
m2
133615.3
11
1cm改性沥青下封层
m2
133615.3
12
8cm粗粒式沥青混凝土(AC-25F)
m2
133615.3
13
4cm细粒式SBS改性沥青混凝土(AC-13C)
m2
141223.3
14
井圈加固
个
607
15
非机动车道
16
15cm石灰、粉煤灰、土(12:35:53)
m2
57960.12
17
18cm水泥稳定碎石
m2
52509.38
18
透层
m2
52509.38
19
粘层
m2
44030.45
20
1cm改性沥青下封层
m2
44030.45
21
5cm中粒式沥青混凝土(AC-20F)
m2
44030.45
22
4cm细粒式沥青混凝土(AC-13C)
m2
47200.45
23
人行道
24
10%石灰稳定土150mm厚
m2
54756.31
25
10%石灰稳定土150mm厚
m2
53926.28
26
60mm厚彩色水泥混凝土花砖铺设(含30mm厚砂垫层)
m2
46139.57
27
安砌C40混凝土乙型侧石20×35×100cm（C10混凝土后戗）
m
31694.53
28
安砌C40混凝土缘石10×25×50cm
m
11017.42
29
过水通道
30
渗水盲沟
m
8627.11
31
过水通道4cm细粒式沥青混凝土(AC-13C)
m2
130.45
32
过水通道10cmC10混凝土
m2
130.45
33
桥头路基处理
34
8%石灰土路基处理
m3
3639.82
35
新旧路面接茬
36
新旧路面接触玻纤土工格栅
m2
508
桥梁部分
1、荷载标准：公路－Ⅰ级
2、计算行车速度：V＝50km/h
3、设计基准期：100 年
4、设计安全等级：二级
5、桥面宽度：桥梁位于道路交叉口拓宽段，按单幅桥设置，横断面布置为：0.25m（人行道栏杆）+4.5m（人行道）+5.5m（非机动车道）+2.
