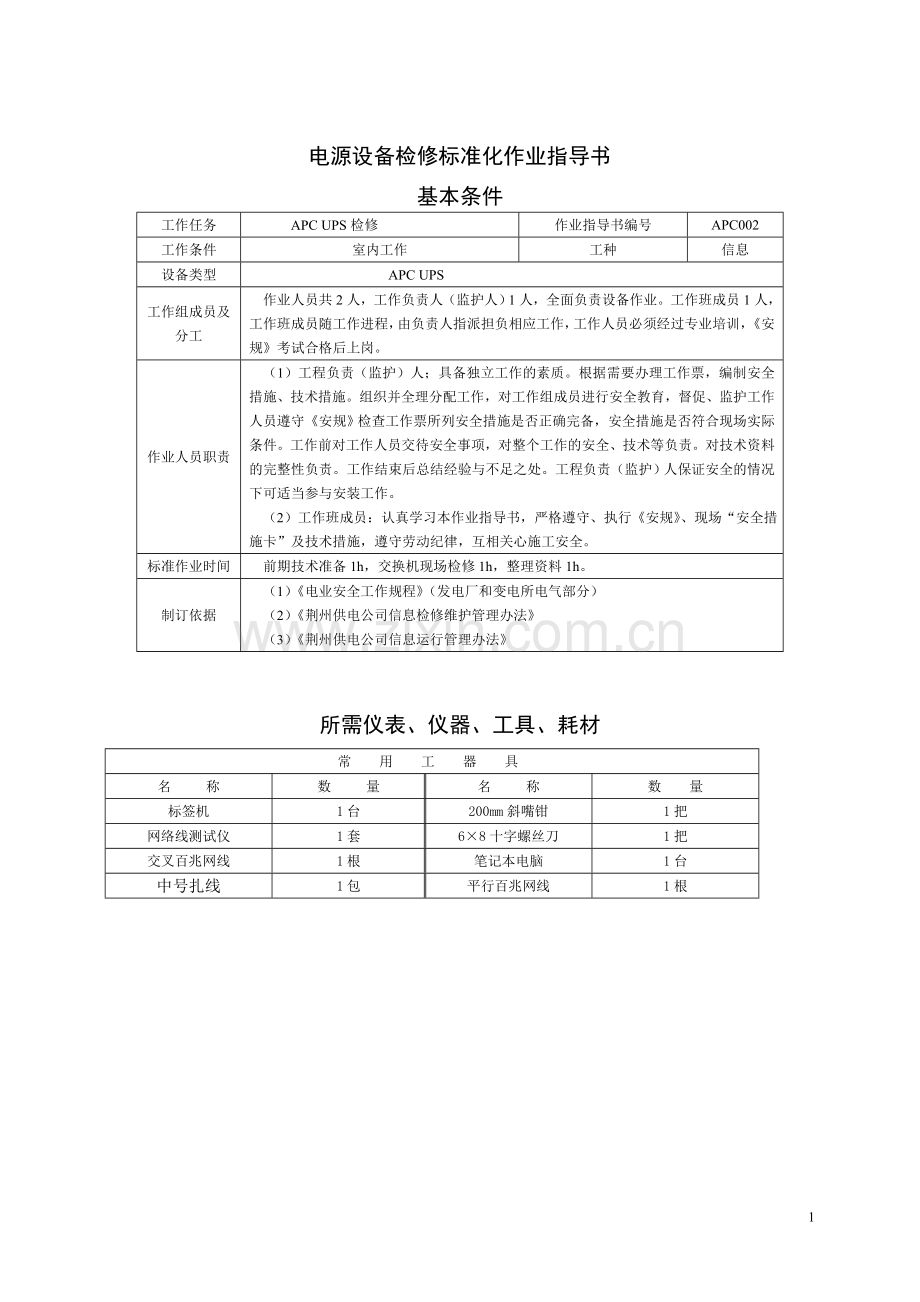

电源设备检修标准化作业指导书
基本条件
工作任务
APC UPS检修
作业指导书编号
APC002
工作条件
室内工作
工种
信息
设备类型
APC UPS
工作组成员及分工
作业人员共2人，工作负责人（监护人）1人，全面负责设备作业。工作班成员1人，工作班成员随工作进程，由负责人指派担负相应工作，工作人员必须经过专业培训，《安规》考试合格后上岗。
作业人员职责
（1）工程负责（监护）人；具备独立工作的素质。根据需要办理工作票，编制安全措施、技术措施。组织并全理分配工作，对工作组成员进行安全教育，督促、监护工作人员遵守《安规》检查工作票所列安全措施是否正确完备，安全措施是否符合现场实际条件。工作前对工作人员交待安全事项，对整个工作的安全、技术等负责。对技术资料的完整性负责。工作结束后总结经验与不足之处。工程负责（监护）人保证安全的情况下可适当参与安装工作。
（2）工作班成员：认真学习本作业指导书，严格遵守、执行《安规》、现场“安全措施卡”及技术措施，遵守劳动纪律，互相关心施工安全。
标准作业时间
前期技术准备1h，交换机现场检修1h，整理资料1h。
制订依据
（1）《电业安全工作规程》（发电厂和变电所电气部分）
（2）《荆州供电公司信息检修维护管理办法》
（3）《荆州供电公司信息运行管理办法》

所需仪表、仪器、工具、耗材
常 用 工 器 具
名 称
数 量
名 称
数 量
标签机
1台
200mm斜嘴钳
1把
网络线测试仪
1套
6×8十字螺丝刀
1把
交叉百兆网线
1根
笔记本电脑
1台
中号扎线
1包
平行百兆网线
1根

作 业 步 骤

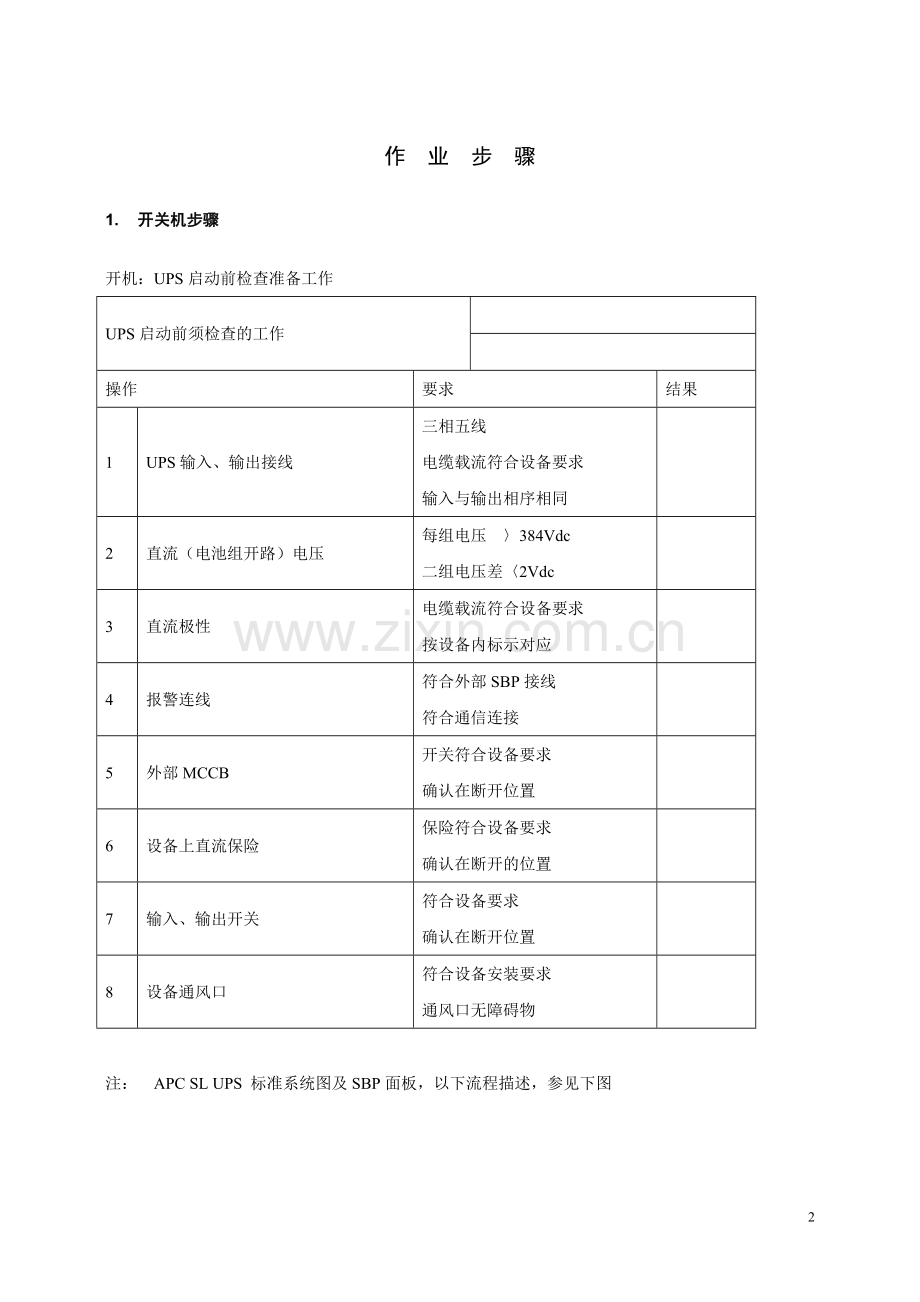

1. 开关机步骤
开机：UPS启动前检查准备工作
UPS启动前须检查的工作

操作
要求
结果
1
UPS输入、输出接线
三相五线
电缆载流符合设备要求
输入与输出相序相同

2
直流（电池组开路）电压
每组电压 〉384Vdc
二组电压差〈2Vdc

3
直流极性
电缆载流符合设备要求
按设备内标示对应

4
报警连线
符合外部SBP接线
符合通信连接

5
外部MCCB
开关符合设备要求
确认在断开位置

6
设备上直流保险
保险符合设备要求
确认在断开的位置

7
输入、输出开关
符合设备要求
确认在断开位置

8
设备通风口
符合设备安装要求
通风口无障碍物

注： APC SL UPS 标准系统图及SBP面板，以下流程描述，参见下图
UPS
市电输入
指示灯 H003
Q003
维修旁路开关
Q001
输入开关
Q002
输出开关
指示灯 H002
输出
电池组1
电池组2
MCCB

UPS启动前的正常报警信息
UPS启动前正常报警信息

显示
说明
备注
1
Low DC Warning
低直流报警
电池开关Off
2
Low DC Shutdown
低直流关机
输出开关Off

！注意 如果报警信息中有上面没有提到的报警，请不要急于启动UPS，确认报警并与APC公司或APC授权技术工程师联系
！注意 以下报警信息说明UPS接线相序错误
显示
说明
备注
1
Mains is moment. out of tolerance
市电瞬间超限
市电瞬间干扰
2
Mains is out of tolerance
市电超限
市电输入电压超限
3
Bypass is moment out of tolerance
旁路瞬间超限
旁路电压瞬间超限
4
Bypass is out of tolerance
旁路超限
旁路输入电压超限
5
Synchronization error
同步故障
UPS不能与输入频率同步

UPS正常启动
UPS正常启动

步骤
操作
显示
说明
1
打开UPS前门

启动准备
2
闭合UPS输入电源开关（旁路检修柜）

System Type xxx
Xxx kva-xxx
给设备加电,不开机
3
等待大约10秒钟

Stop charge DC
Capacitors: YES
显示直流充电情况
4

按下操作面板上键

Start charge DC
Capacitors: YES
直流充电开始
5

按下操作面板上 键

Data stored
存储操作
6
等1秒

Start charge DC
Capacitors: YES
1秒左右出现本显示
7
等1分钟或MCCB上指示灯亮

Insert fuse or
Close MCB
显示状态
8
闭合MCCB直流开关

“System OFF”
直流接入
9
按下UPS前门内绿色（ON）按钮

Normal operation
Load power xx%
UPS开机，正常运行
10
关上UPS前门

启动完成
！注意
1、 首次启动，确保UPS在稳定环境中至少已存放12小时，从而确信在启动前，内部所有冷凝均已蒸发。
2、 在UPS显示窗没有显示时，严禁闭合MCCB或外接电池保险，否则有可能损坏UPS。
3、 如果电池或充电故障，会提示“DC capacitor charge error”。此时，严禁闭合MCCB或外接电池保险，否则有可能损坏UPS。
4、 如果UPS设置为自启动“Autostart”（处于激活状态），则UPS在第9步骤后再延时1分钟就会自动启动。

关机：
UPS正常关机（转SBP运行）

步骤
操作
显示
说明
1
打开UPS前门

关机准备
2

按下操作面板上 键

3
按住或键直到显示

Bypass operation
: NO
旁路操作
4

按下操作面板上键

Bypass operation
: YES
置旁路
5

按下操作面板上 键

存储旁路操作
6
按 键

Bypass operation

转旁路操作
7
检查SBP面板上指示灯

SBP上开关Q003上指示灯H003亮
UPS可以转旁路
8
将SBP旁路开关Q003闭合
SBP上开关Q003上指示灯H003灭
UPS转市电旁路
9
将SBP输出开关Q002断开
SBP上开关Q002上指示灯H002亮
UPS输出断开
10
同时按下UPS前门内ON（绿色）按钮和OFF（红色）按钮

System OFF
UPS关机
11
将SBP输入开关Q001断开

UPS断电
！注意
操作第9步时，UPS蜂鸣器报警30秒，可按 键将蜂鸣器复位。
1. 闭合SBP旁路开关Q003；
2. 将SBP输入开关Q001断开；
3. 将SBP输出开关Q002断开；
紧急情况下（UPS处于非正常状态）：

如果UPS将进行长期关机或维修，进行步骤10操作后，断开MCCB或电池保险。

2. 面板指示灯（屏）状态
检测要求：与运行状态吻合，不能出现工作正常而指示灯报警或出现故障无报警的情况。
检测步骤：查看记录两路输入市电指示等工作状态，哪一路为在线供电线路。1号、3号灯为电源信号指示灯，灯亮为线路有电，灯灭为线路无电，正常情况下，1、3号灯常亮，表示电源输入回路都正常。2号、4号灯为当前线路投运指示灯，灯亮表示该线路在线运行，灯灭为没有备用状态。正常工作情况下，2、4号灯只能有一个灯亮。
处理方法：如出现非正常状态指示，请及时报修。

3. 电源系统的相关数据
检测要求：符合设备手册要求
检测步骤：查看系统电源参数有2种方式：
1 在电源一体化控制柜上分别切换2个一个电压切换开关，可在电压表上显示电源的输入电压。面板上的等离子显示数据分别为2台UPS电源的的输出电压和输出电流。
2 通过UPS电源的面板操作，显示需要检查的数据，具体操作如下：
按下面板上的“MAINS VOLTAGE”键，可显示市电电压。
按下面板上的“BATTERY VOLTAGE”键，可显示电池组电压。
按下面板上的“MAINS VOLTAGE”键，可显示市电电压。
按下面板上的“OUTPUT VOLTAGE”键，可显示UPS输出电压。
按下面板上的“OUTPUT CURRENT”键，可显示UPS输出电流。
按下面板上的“OUTPUT FREQUENCY”键，可显示UPS输出频率。
处理方法：如出现非正常状态指示，立即向相关领导和系统管理员报告。

4. 电源系统接地
检测要求：电源系统接地正常
检测步骤：用数字万用表，检查机房内每台机柜接地电阻，按照“湖北省电力公司信息网络
机房建设及运行管理规范”的要求，接地装置交流接地、保护接地电阻不大于4Ω。
处理方法：如阻值大于4Ω，要对接地电缆进行检查。

5. UPS 电源转旁路
检测要求：
检测步骤：

UPS正常关机（转SBP运行）

步骤
操作
显示
说明
1
打开UPS前门

关机准备
2

按下操作面板上 键

3
按住或键直到显示

Bypass operation
: NO
旁路操作
4

按下操作面板上键

Bypass operation
: YES
置旁路
5

按下操作面板上 键

存储旁路操作
6
按 键

Bypass operation

转旁路操作
7
检查SBP（旁路检修柜）面板上指示灯

SBP上开关Q003上指示灯H003亮（灯不亮要为异常）
UPS可以转旁路
8
将SBP旁路开关Q003闭合
SBP上开关Q003上指示灯H003灭
UPS转市电旁路
9
将SBP输出开关Q002断开
SBP上开关Q002上指示灯H002亮
UPS输出断开，负载由市电直供。
10
同时按下UPS前门内ON（绿色）按钮和OFF（红色）按钮

System OFF
UPS关机
11
将SBP输入开关Q001断开

UPS断电
！注意
操作第9步时，UPS蜂鸣器报警30秒，可按 键将蜂鸣器复位。
紧急情况下（UPS处于非正常状态）：
1. 闭合SBP旁路开关Q003；
2. 将SBP输入开关Q001断开；
3. 将SBP输出开关Q002断开；
如果UPS将进行长期关机或维修，进行步骤10操作后，断开MCCB或电池保险

处理方法：如出现非正常状态指示，请及时报修。

6. 蓄电池放电试验
检测要求：此操作对系统运行具有一定的危险性，建议与蓄电池检查相配合做。它是一种强制性工作模式转换，蓄电池有故障时，可能造成UPS停止供电，导致信息系统设备宕机。
操作前要全面检查UPS输入市电、蓄电池输出电压等基本参数，在设备各项运行参数正常情况下进行。
检测步骤：
UPS从正常运行转电池运行操作

UPS转电池操作

步骤
操作
显示
说明
1

按 键

Normal operation
Load power xx%
进入参数设置
3
按住或键直到显示

Battery operation
: NO
电池运行方式
4

按键

Battery operation
: YES
指向电池运行
5

按 键

存储操作
6
按 键

Battery operation
Load power xx%
转电池运行

处理方法：如出现非正常状态指示，请及时报修。

7. 蓄电池检测
检测要求：检查2路市电的供电情况，必须保证2路市电工作正常。检查UPS各项工作模式是否正常。
检测步骤：准备如下工具：数字万用表、数字钳形电流表、兆欧表、电能质量分析仪、远红外测温仪、蓄电池内阻测试仪、放电测试仪、电池巡检仪、电池活化充电仪等。
检查使用环境温度：25℃±2℃，相对湿度：55%±10% (相对于空气温度20+5℃)。电池柜（架）要求接地良好：接地电阻≤4Ω，零地电位差≤1V。
蓄电池外观检查：在-30℃--65℃条件下，无裂纹，无变形，无污迹，无漏液。
电池连接线（条）：采用铜芯电缆，端接头连接螺栓连接紧密，无锈蚀现象。
记录当前UPS电源的输出电压、输出电流、电池电压等参数。
检查UPS电源能否转为电池工作方式。每隔10分钟记录一次电池电压，输出电流，检测电池温度。根据放电参数，决定放电时间，深度放电在UPS上有设置的阀值电压。电池组电压不能低于此值。
电池放电结束后，将UPS运行方式设置为旁路运行方式，逐节检查、记录每节电池的电压、内阻。
处理方法：如出现非正常状态指示，请及时报修。

APC旁路检修柜原理图
UPS
市电输入
指示灯 H003
Q003
维修旁路开关
Q001
输入开关
Q002
输出开关
指示灯 H002
输出
电池组1
电池组2
MCCB

常用报警信息说明

UPS启动前正常报警信息

显示
说明
备注
1
Low DC Warning
低直流报警
电池开关Off
2
Low DC Shutdown
低直流关机
输出开关Off

！注意 如果报警信息中有上面没有提到的报警，请不要急于启动UPS，确认报警并与APC公司或APC授权技术工程师联系

！注意 以下报警信息说明UPS接线相序错误
显示
说明
备注
1
Mains is moment. out of tolerance
市电瞬间超限
市电瞬间干扰
2
Mains is out of tolerance
市电超限
市电输入电压超限
3
Bypass is moment out of tolerance
旁路瞬间超限
旁路电压瞬间超限
4
Bypass is out of tolerance
旁路超限
旁路输入电压超限
5
Synchronization error
同步故障
UPS不能与输入频率同步
