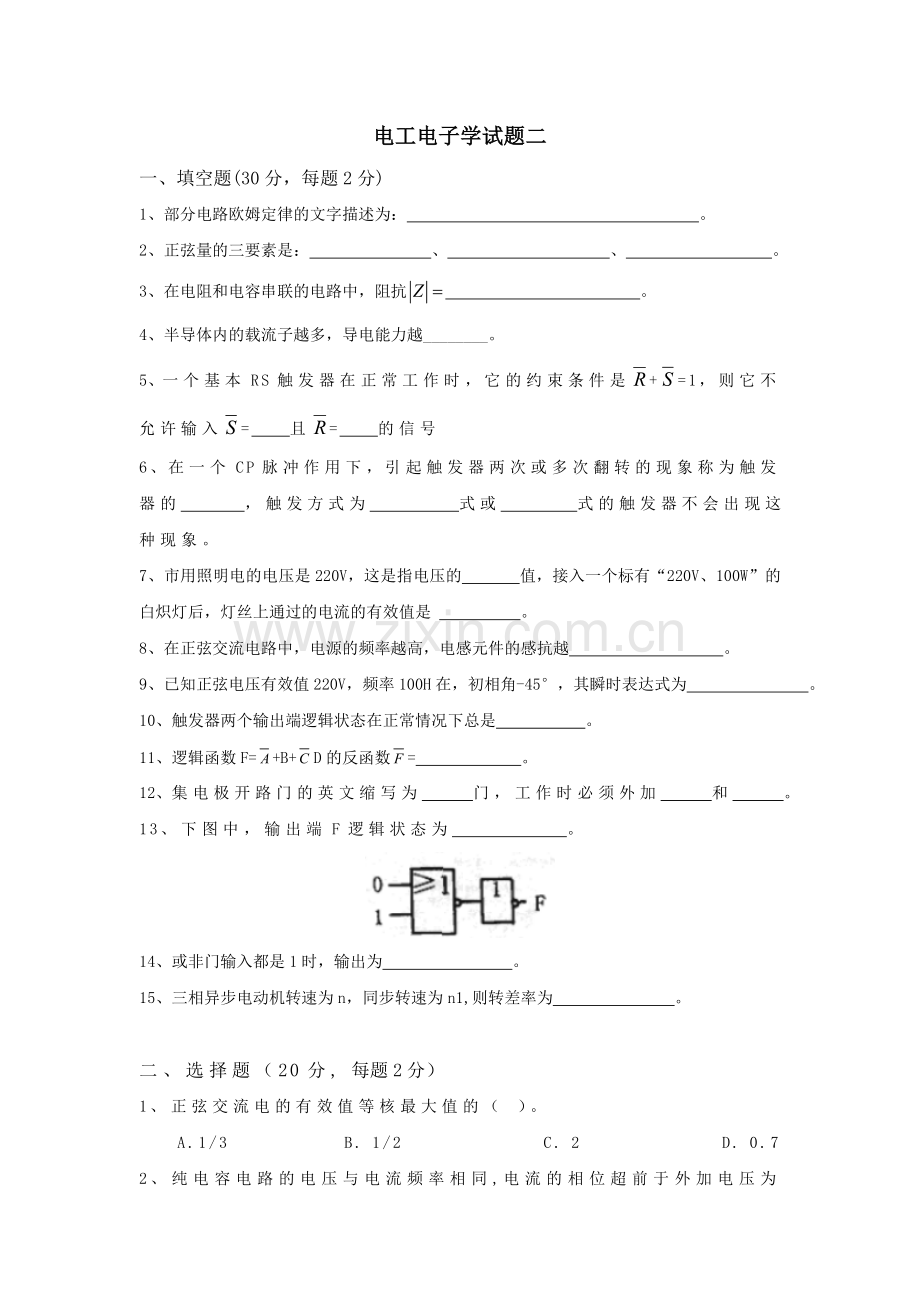

电工电子学试题二
一、填空题(30分，每题2分)
1、部分电路欧姆定律的文字描述为： 。
2、正弦量的三要素是： 、 、 。
3、在电阻和电容串联的电路中，阻抗 。
4、半导体内的载流子越多，导电能力越________。
5、一个基本RS触发器在正常工作时，它的约束条件是+=1，则它不允许输入= 且= 的信号
6、在一个CP脉冲作用下，引起触发器两次或多次翻转的现象称为触发器的 ，触发方式为 式或 式的触发器不会出现这种现象。
7、市用照明电的电压是220V，这是指电压的 值，接入一个标有“220V、100W”的白炽灯后，灯丝上通过的电流的有效值是 。
8、在正弦交流电路中，电源的频率越高，电感元件的感抗越 。
9、已知正弦电压有效值220V，频率100H在，初相角-45°，其瞬时表达式为 。
10、触发器两个输出端逻辑状态在正常情况下总是 。
11、逻辑函数F=+B+D的反函数= 。
12、集电极开路门的英文缩写为 门，工作时必须外加 和 。
13、下图中，输出端F逻辑状态为 。

14、或非门输入都是1时，输出为 。
15、三相异步电动机转速为n，同步转速为n1,则转差率为 。

二、选择题（20分, 每题2分）
1、正弦交流电的有效值等核最大值的（ ）。
A.1/3 B. 1/2 C. 2 D. 0.7
2、纯电容电路的电压与电流频率相同,电流的相位超前于外加电压为（）
A. π/2 B. π/3 C. π/2f D. π/3f
3、在RLC串联电路中，当总电流与总电压同相时，下列关系式正确的是（ ）。
A． B．
C． D．
4、三相对称电源按三角形连接时，封口前要先用电压表测试。若连接正确，测得的电压值应为（ ）。
A．相电压的3倍 B．相电压的2倍 C．相电压的倍 D．零
5、三相伏在不对称时应采用的供电方式为（ ）。
A．三角形连接 B．星形连接
C．星形连接并加装中性线 D．星形连接并在中性线上加装保险丝
6、A+BC=（ ）。
A .A+B B.A+C C.（A+B）（A+C） D.B+C
7、将幅值上、时间上离散的阶梯电平统一归并到最邻近的指定电平的过程称为 。
A.采样 B.量化 C.保持 D.编码
8、正弦交流电的有效值等核最大值的（ ）。
A.1/3 B. 1/2 C. 2 D. 0.7
9、下图中，I为（ ）A

A、2 B、3 C、5 D、8
10、额定电压为220V的灯泡接在110V电源上,灯泡的功率是原来的（）。
A. 2 B. 4 C. 1/2 D. 1/4

三、分析题（9分，每题3分）
1、什么是无功功率？什么是有功功率？
2、三极管是如何实现放大作用的？
3、在远距离输送电能的过程中为什么要采用高压输送?

四、判断题(11分，每题1分)
1、纯电阻单相正弦交流电路中的电压与电流，其瞬间时值遵循欧姆定律。（ ）
2、.短路电流大，产生的电动力就大。（）
3、电位高低的含义，是指该点对参考点间的电流大小。（ ）
4、两个同频率正弦量相等的条件是最大值相等。（ ）
5、电路中两点的电位分别是V1=10V,V2=-5V,这1点对2点的电压是15V. ()
6、电容C是由电容器的电压大小决定的。 （ ）
7、三相负载作星形连接时，线电流等于相电流。 （）
8、交流电的有效值是最大值的1/2。（ ）
9、三相三线制供电电路，不论负载是否对称，三个线电压相量和一定为零。（ ）
10、逻辑变量的取值，１比０大。（ ）。
11、CMOS或非门与TTL或非门的逻辑功能完全相同。（ ）

五、计算题（30分）
1、下图中，R3为何值时，I5=0。

2、由串联成的日光灯等效电路，接在的电源上。为了提高日光灯电路的功率因数，在日光灯电路上并联一个的电容。求并联电容后电路的功率因数。
3、下图（a）为逻辑电路，（b）为A、B断输入波形，画出此电路在S=1和S=0时输出端F波形图。

答案：
一、填空题
1、简 2、最大值、角频率、初相角 3、 4、强 5、0，0
6、空翻，主从式，边沿式 7、有效值，220 8、大 9、 10、相反 11、A（C+） 12、OC，电源 ，负载 13、1 14、0 15、(n1-n)/n1

二、选择题
1、D 2、C 3、B 4、D 5、C 6、C 7、B 8、D 9、C 10、B
三、分析题:
1、为建立交变磁场和感应磁通而需要的电功率称为无功功率，因此，所谓的"无功"并不是"无用"的电功率，只不过它的功率并不转化为机械能、热能而已，无功功率单位为乏(Var)。有功功率----电能用于做功被消耗，它们转化为热能、光能、机械能或化学能等，称为有功功率；又叫平均功率。单位瓦特。
2、简
3、电网的损耗，要想减小损耗就要减小电流I。电网的电是由发电厂来的，发电的功率是一定的，P=UI，电压高了，电流就小了。
四、判断题
1、√ 2、× 3、× 4、× 5、√ 6、× 7、√ 8、× 9、√ 10、 × 11、√

五、计算题
1、解：a、b两点开路时，I5=0

Ua=12*1/（1+1）=6V
Ub=16*（1*R3）/（1+R3）
Ua=Ub
解可得：R3 =0.6
2、解：
并联后的等效阻抗

3、解：
S=0时，F=A，F与A的波形一样；
S=1时，F=B，F与B的波形一样；
