计算机辅助制图规范
佛山市化机设备工程有限公司
Foshan Chemical Machinery Equipment Engineering Co.,Ltd
(试用稿)

编 制: 李 宁
校 对: 顾慧珍

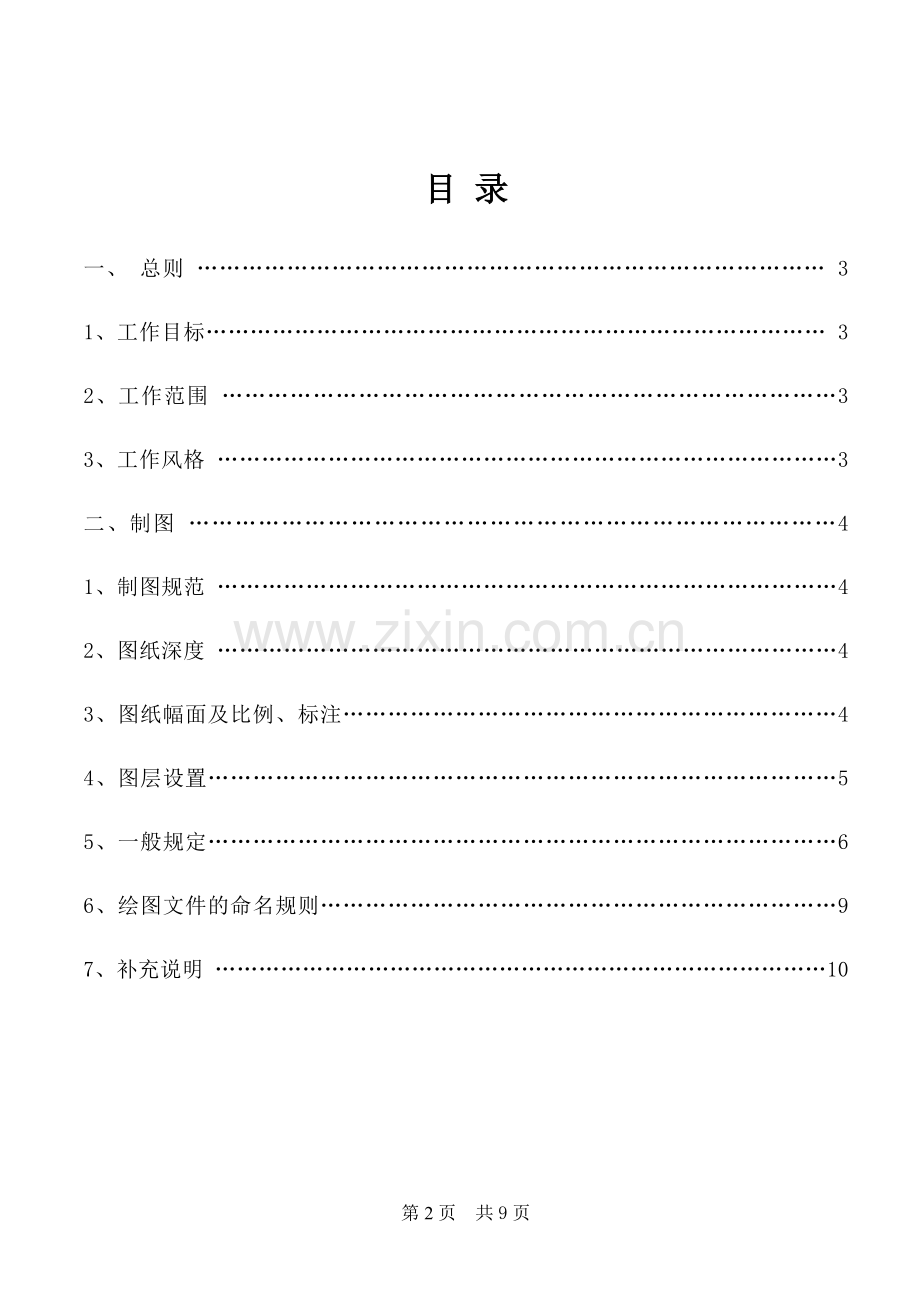

目 录
一、 总则 ………………………………………………………………………… 3
1、工作目标………………………………………………………………………… 3
2、工作范围 ………………………………………………………………………3
3、工作风格 …………………………………………………………………………3
二、制图 …………………………………………………………………………4
1、制图规范 …………………………………………………………………………4
2、图纸深度 …………………………………………………………………………4
3、图纸幅面及比例、标注…………………………………………………………4
4、图层设置…………………………………………………………………………5
5、一般规定…………………………………………………………………………6
6、绘图文件的命名规则……………………………………………………………9
7、补充说明 …………………………………………………………………………10

前 言
自1966年以来，产品设计的计算机辅助设计工作，在公司领导的重视和大力推广下得到了全面普及，其应用已达到一定水平。为了进一步提高设计水平，使公司的计算机辅助设计逐步实现规范化、标准化、网络化，通过对本公司近年来的计算机辅助设计工作的经验、提炼和总结，制订本标准。今后，凡本公司承接编制的各类设计任务应用计算机辅助绘图，均需依照本标准进行。各设计人员在其具体使用过程中，如发现需要修改或需要补充之处，请提出有关意见及资料，以便今后对本标准进一步调整和完善。
一、总 则
1、 工作目标
1.1规范化——有效提高产品设计的工作质量；
1.2标准化——提高机械设计的工作效率；
1.3网络化——便于网络上规范化管理和成果的共享。
2、 工作范围
本标准是产品CAD制图的统一规则，适用于本公司化工设备设计工程相关领域中的CAD制图及软件开发。
3、 工作风格
本规范形成产品设计绘图表达的风格的统一，不提倡个人绘图表达风格。机械制图的表达应清晰、完整、统一。
二、制图
Ø 1、制图规范
工程制图严格遵照国家有关机械制图规范制图，要求所有图面的表达方式均保持一致。
Ø 2、图纸深度
工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
Ø 3、图纸幅面及比例、标注
3.1图纸图幅采用A1、A2、A3、A4四种标准，以A1图纸为主。图纸种类 图纸宽度（mm） 图纸高度(mm) 备 注
A1：841X594 A2：594X420
A3：420X297 A4：297X210
A4主要用于零件图、目录、变更、修改等 ,A3幅面不允许单独竖放；A4幅面不允许横放；A5幅面不使用。
3.2特殊需要可采用按长边1/8模数加长尺寸(按机械制图统一标准)。
3.3一个专业所用的图纸，不宜多于两种幅面(目录及表格所用A4幅面除外)。
3.4图纸比例及标注
3.4.1.常用图纸如下，同一张图纸中，不宜出现三种以上的比例。
1:1,1:2;1:5,1:10,1:20,1:50,1:100,1:200,1:500,1:1000
可用比例 1:3,1:15,1:25;1:30,1:150,1:250,1:300,1:1500
3.4.2.比例的标注：在视图、剖视图、剖面图及放大图符号的下方标注如下所示。

3.4.3.管口符号的标注（加圈）如下图：对装配图圈径φ10，符号字体尺寸为5号。对工程图圈径φ6，符号字体尺寸为3.5号。

Ø 4、图层设置

4.1上图所示：图层名称要明确以粗实线、中心线、虚线、双点划线、细线命名，线型：Continuous(粗实线及细线)线宽为 0.50毫米，ACAD_IS004W100(中心线)线宽为默认，ACAD_IS002W100(虚线)线宽为默认，ACAD_IS005W100(双点划线)线宽为默认，
4.2采用图层的目的是用于组织、管理和交换CAD图形的实体数据以及控制实体的屏幕显示和打印输出。图层具有颜色、线形、状态等属性。
4.3图层组织根据不同的用途、阶段、实体属性和使用对象可采取不同的方法，但应具有一定的逻辑性，便于操作。各类实体应放置在不同的图层上，如粗线、细线、虚线、中心线及双点划线要用不同的图层来表示，角度或线性标准尺寸可分层表示。在采用CAD技术绘图时，尽量用色彩（COLOR）控制绘图笔的宽度，尽量少用多义线（PLINE）等有宽度的线，以加快图形的显示，缩小图形文件。
Ø 5、一般规定
5.1文字、符号、代号及其尺寸
a.均应采取以下字体文件，以加快图形的显示，缩小图形文件。同一图形文件内字型数目不要超过四种。以下字体形文件为化工绘图标准字体，将其放置在CAD软件安装目录下的FONTS目录中即可。汉字字型优先考虑采用hztxt.shx（汉字单线）；西文优先考虑Romans.shx(西文花体)。
b.用途字型字高宽高比注：中西文比例设置为1：0.75，说明文字一般应位于图面右侧。字高为打印出图后的高度。
c.放大图序号为罗马数字Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ……
d.焊缝序号为阿拉伯数字。
e.标题放大图用汉字表示
f.部视图、向视图符号以大写英文字母表示：如A向、A-A、B-B等。
g.管口符口以大写的英文字母A、B、C……表示。常用管口符号推荐按下表所示。同一用途、规格的管口，数量以下标1、2、3表示，如TI1~2、LG1~2等。
管口名称或用途
管口符号
管口名称或用途
管口符号
手孔
H
安全阀接口
SV
液位计口
LG
温度计口
TE
人孔
M
裙座排气口
V
压力计口
PI
裙座入口
W
（1）文字的标注：应字迹清晰，语言简洁，标点符号合适，句子通顺，意思准确。
（2）数字的标注
a. 尺寸数字：应字迹清晰
b.计量数字
下列数字应写为： 不应写为：
20±2℃ 20℃±2℃
0.65±0.05 0.65±.05

C.质量数字
(a).零、部件的质量一般准确到小数点后一位。标准零、部件的质量按标准的要求填写。
(b).特殊的贵重金属材料表示小数点的位数，视材料价格确定。
(c).设备净质量、空质量、操作质量、充水质量等均以0、5结尾。一般以>1进为5,>6进为10表示,如111表示为115,116表示为120等。
(d).质量小，数量少不足以影响设备造价的普通材料的小零件的质量可不填写，在明细栏的质量栏中以斜细实线表示。
5.2件号的标注
件号数字字体尺寸为5号，件号线，引线均为细线。件号应尽量编排在主视图上，并由其左下方开始，按件号顺序顺时针整齐地沿垂直方向或水平排列；可布满四周，但应尽量排在图形的左方和上方，并安排在外形尺寸的内侧，若有遗漏或增添的件号在外圈编排补足。如下图所示：

5.3文字、符号、代号的字体尺寸应符合GB/T14691的规定，常用字尺寸如下表：
注1.除另有注明外表中所有文字、符号、代号、英文字母的尺寸（字号）均为字体的高度 （mm），其字宽按相应字体的宽度（以下同）。
2.包括设计数据表、管口表、明细栏、视图中的文字。
3.计算机绘图打印出的字体大小与标准尺寸不完全一致，可取与标准规定最相近的规格尺寸
项目
字体尺寸
工程图用
施工图用
文字
2.5
3.5
数字
件号数字
——
5
在视图中
2.5
3
放大图序号
3.5
5
焊缝放大图序号
在装配图中
3.5
5
在视图中
3.5
3
放大图标题汉字
3.5
5
视图代号（大写英文字母）
3.5
5
焊缝代号、符号、数字
3.5
3
管口符号
3.5
5
计算书文字、数字
3.5
3.5
图纸目录文字及数字
——
3.5
说明书的文字及数字
——
3.5
标题栏、签署栏和明细栏中文字数字
见标题栏、签署栏和明细栏规定
Ø 6.绘图文件的命名规则 ：CAD文件的命名应以设计文件的图号进行储存
如设计图号为：CM-XXXXX-01，则设计绘图以CM-XXXXX-01.dwg进行储存。在文件保存的同时会生成另一个备份文件后缀名为CM-XXXXX-01.bak。设计为最终图时,为缩小文件的大小以及快速显示所以要将图中多余的线条及块删除,输入”PU”(清除)命令选择全部删除。
Ø 7.本规范是根据本公司CAD绘图实际使用情况及HG20668-2000标准而编的.
