钢筋混凝土简支梁正截面受弯破坏试验指导书
一、试验目的
1.通过钢筋砼简支梁破坏试验，熟悉钢筋砼结构静载试验的全过程。
2.进一步学习静载试验中常用仪器设备的使用方法。

二、试验内容和要求
1.量测试件在各级荷载下的跨中挠度值，绘制梁剧中的M—f图。
2.量测试件在纯弯曲段沿截面高度的平均应变受拉钢筋的应变，绘制沿梁高的应变分布图。
3.观察试件在纯弯曲段的裂缝出现和开展过程，记下开裂荷载Pcr(Mcr)，并与理论值比较。
4.观察和描绘梁的破坏情况和特征，记下破坏荷载Pu (Mu)，并与理论值比较。

三、试验设备及仪表
1.加载设备一套。
2.百分表及磁性表座若干。
3.压力传感器及电子秤一套。
4.静态电阻应变仪一套。
5.电阻应变片及导线若干。
6.手持式应变仪一套。

四、试件和试验方法

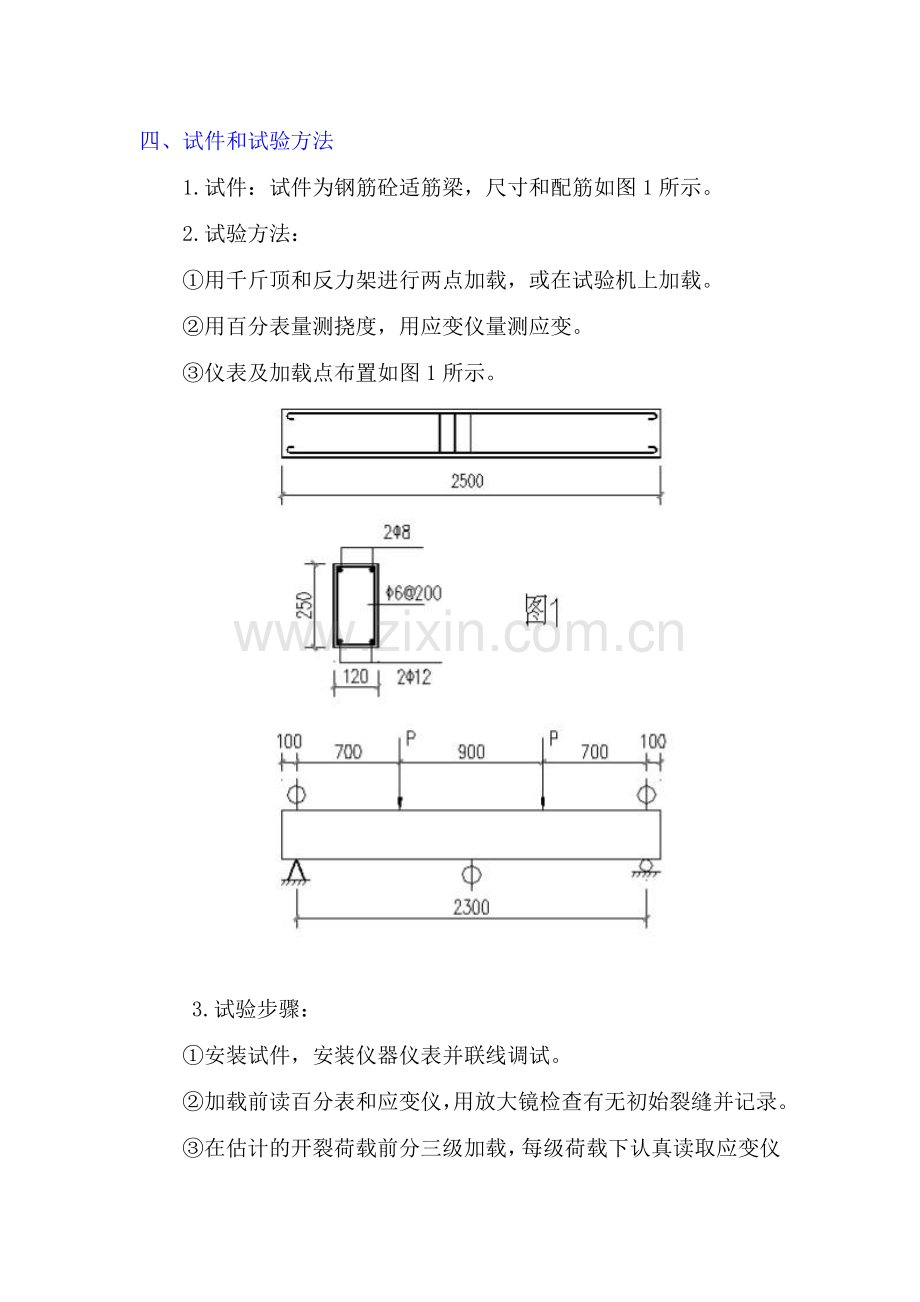

1.试件：试件为钢筋砼适筋梁，尺寸和配筋如图1所示。
2.试验方法：
①用千斤顶和反力架进行两点加载，或在试验机上加载。
②用百分表量测挠度，用应变仪量测应变。
③仪表及加载点布置如图1所示。

 3.试验步骤：
①安装试件，安装仪器仪表并联线调试。
②加载前读百分表和应变仪，用放大镜检查有无初始裂缝并记录。
③在估计的开裂荷载前分三级加载，每级荷载下认真读取应变仪读数，以确定沿载面高度的应变分布。在加第三级荷载时应仔细观察梁受拉区有无裂缝出现，并随时记下开裂荷载Pcr(Mcr)。每次加载后五分钟读百分表，以确定梁跨中及支座的位移值。
④开裂载荷至标准荷载分两级加载，加至标准荷载后十五分钟读百分表和应变仪，并用读数放大镜测读最大裂缝宽度。
⑤标准荷载至计算破坏荷载Pu (Mu)之间分三级加载，加第三级荷载时拆除百分表，至完全破坏时，记下破坏荷载值Pu (Mu)。

五、注意事项
1.试验前应明确本次试验的目的、要求，熟悉试验步骤及有关事项，对不清楚的地方应首先进行研究、讨论或向指导老师请教，严禁盲目操作。
2.试验时要听从指导老师的指挥，试件破坏时要特别注意安全。
3.对与本试验无关的仪器设备不要乱动，否则损坏仪器由自己负责。

钢筋混凝土简支梁正截面受弯破坏试验报告书

实验日期 年 月 日
报告日期 年 月 日
班级 姓名
一、试验目的

二、仪器设备

三、试验结果
1.材料试验：
与试件同期制作的混凝土试块(150X150X150mm)，由试验得到fcu，根据公式求下列各值：fcu = N／mm2， fc= N／mm2， ft= N／mm2。
   与试件相同钢筋，由试验得到R235钢筋：Ф8 fy= N／mm2 ， Ф12 fy= N／mm2 。

2.数据记录：

百分表记录表
位移
荷载
表1
表2
表3
表4
表5
备注
P
M
读数
△
∑△
读数
△
∑△
读数
△
∑△
读数
△
∑△
读数
△
∑△
