A标段脚手架施工方案

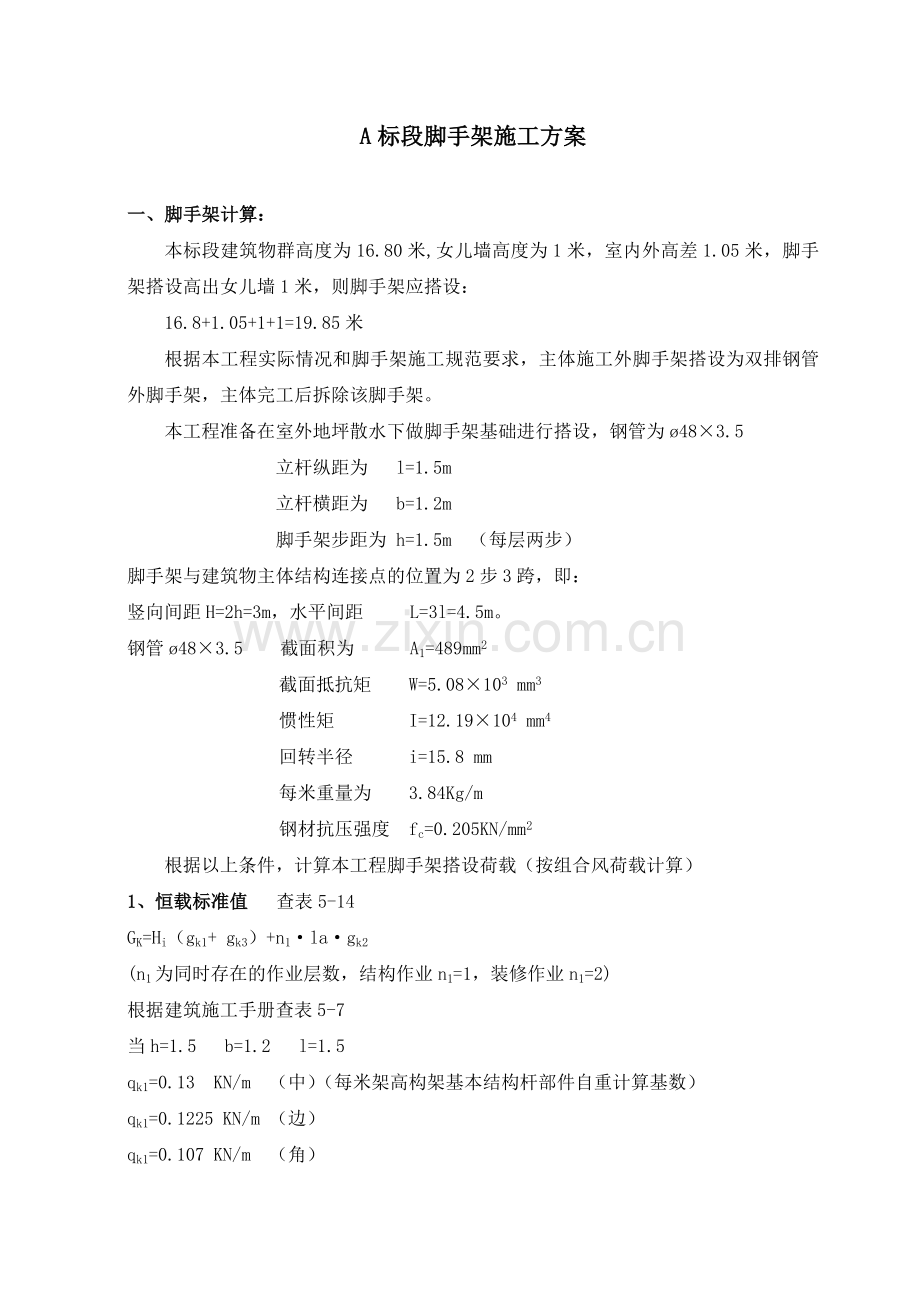

一、脚手架计算：
本标段建筑物群高度为16.80米,女儿墙高度为1米，室内外高差1.05米，脚手架搭设高出女儿墙1米，则脚手架应搭设：
16.8+1.05+1+1=19.85米
根据本工程实际情况和脚手架施工规范要求，主体施工外脚手架搭设为双排钢管外脚手架，主体完工后拆除该脚手架。
本工程准备在室外地坪散水下做脚手架基础进行搭设，钢管为ø48×3.5
立杆纵距为 l=1.5m
立杆横距为 b=1.2m
脚手架步距为 h=1.5m （每层两步）
脚手架与建筑物主体结构连接点的位置为2步3跨，即：
竖向间距H=2h=3m，水平间距 L=3l=4.5m。
钢管ø48×3.5 截面积为 A1=489mm2
截面抵抗矩 W=5.08×103 mm3
惯性矩 I=12.19×104 mm4
回转半径 i=15.8 mm
每米重量为 3.84Kg/m
钢材抗压强度 fc=0.205KN/mm2
根据以上条件，计算本工程脚手架搭设荷载（按组合风荷载计算）

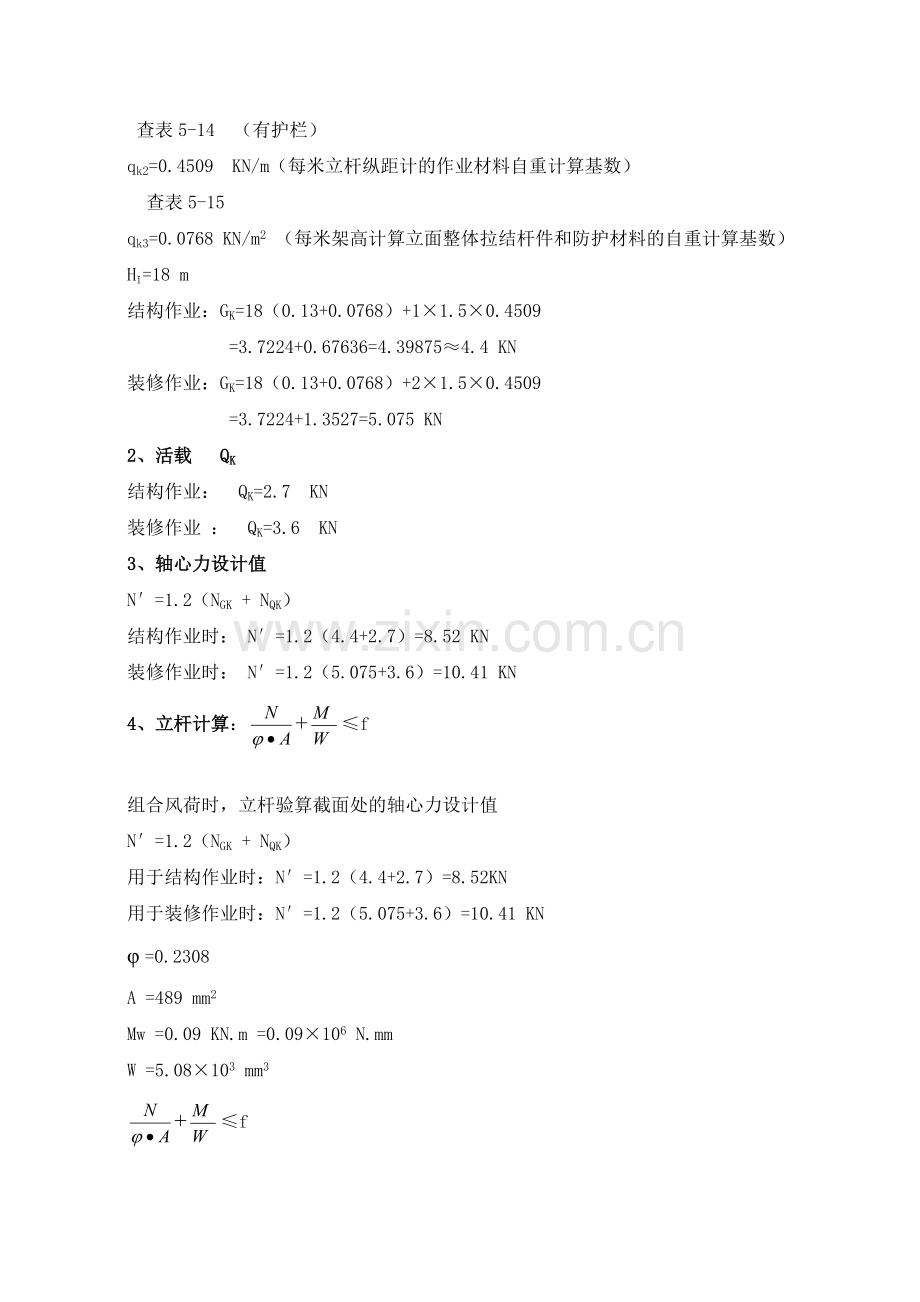

1、恒载标准值 查表5-14
GK=Hi（gk1+ gk3）+n1·la·gk2
(n1为同时存在的作业层数，结构作业n1=1，装修作业n1=2)
根据建筑施工手册查表5-7
当h=1.5 b=1.2 l=1.5
qk1=0.13 KN/m （中）（每米架高构架基本结构杆部件自重计算基数）
qk1=0.1225 KN/m （边）
qk1=0.107 KN/m （角）
查表5-14 （有护栏）
qk2=0.4509 KN/m（每米立杆纵距计的作业材料自重计算基数）
查表5-15
qk3=0.0768 KN/m2 （每米架高计算立面整体拉结杆件和防护材料的自重计算基数）
Hǐ=18 m
结构作业：GK=18（0.13+0.0768）+1×1.5×0.4509
=3.7224+0.67636=4.39875≈4.4 KN
装修作业：GK=18（0.13+0.0768）+2×1.5×0.4509
=3.7224+1.3527=5.075 KN
2、活载 QK
结构作业： QK=2.7 KN
装修作业 ： QK=3.6 KN
3、轴心力设计值
N′=1.2（NGK + NQK）
结构作业时： N′=1.2（4.4+2.7）=8.52 KN
装修作业时： N′=1.2（5.075+3.6）=10.41 KN
4、立杆计算：+≤f

组合风荷时，立杆验算截面处的轴心力设计值
N′=1.2（NGK + NQK）
用于结构作业时：N′=1.2（4.4+2.7）=8.52KN
用于装修作业时：N′=1.2（5.075+3.6）=10.41 KN
φ =0.2308
A =489 mm2
Mw =0.09 KN.m =0.09×106 N.mm
W =5.08×103 mm3
+≤f
结构作业时
[8.52×103/(0.2308×489)] + [0.09×106/(5.08×103)]
=75.49 + 17.7=93.2 < f=205 N/mm2。
装修作业时
[10.41×103/（0.2308×489）] + [0.09×106/（5.08×103）]
=92.24 + 17.71=109.95 < f=205 N/mm2。
立杆单肢符合要求。
5、脚手架整体稳定性计算
组合风荷载时：
0.9（N′/φA + Mw/ W）≤ fc/
N′=1.2（NGK+NQK）
用于结构作业时 N′=8.52KN
用于装修作业时 N′=10.41 KN
Mw=0.12·qw · h2=0.09 KN.m=0.09×106 N.mm
W=5.08×103mm3
fc=205N/mm2
γ分项系数 =1.1705 （受弯）
=1.5607 （轴心受压）
将以上数据分别代入公式进行验算，其结果列表如下：
使用类别
Nˊ
稳定
系数
φ

Aˊ(㎜2)
Mw
(N·㎜)
W
(㎜3)
分项系数

fc
N/mm2
+≤ƒc/0.9
验算
结果
结构作业
8.52×103
0.2308
489
0.09
×106
5.08×103
γm=1.1705
205
93.2≤194.6
稳定性合 格
γm=1.5607
205
93.2≤145.95
稳定性合 格
装修作业
10.41×103
0.2308
489
0.09
×106
5.08×103
γm=1.1705
205
109.95≤194.6
稳定性合 格
γm=1.5607
205
109.95≤145.95
稳定性合 格

6、脚手架搭设高度
根据建筑施工手册表5-2规定 扣件式钢管脚手架搭设高度限值为20米，现搭设19.95米高，符合规定。
7、水平杆件和脚手板
纵向平杆，按三跨连续梁计算，跨距为立杆纵距1.5m，
横向平杆按简支梁计算， 跨距为单排横距1.2m，
脚手板，纵向横向水平杆，容许挠度l/150及10mm，
直角扣件、旋转扣件承载力设计值为8KN。
1、 脚手板重量为0.35KN/m2，在两横向平杆间满铺脚手板总重量为
0.35 KN/m2×1.2×1.5=0.63 KN。
分别支在两横向平杆上，化为线荷载0.63÷2÷1.2=0.2625KN/m=0.2625N/ mm
扣件固定，按两端固定端计算受力：
支座反力 R = ql/2
弯矩 M = ql/24
∴R =0.2625×1200/2 =157.6N
M =0.2625×12002/24=15750 N/ mm2
2、施工荷载
按装修阶段 Q=3.6KN计
支座反力 R= P/2
弯矩 M= Pl/8
∴ R =3600 ×1/2 =1800N
M =3600×1200×1/8 =540000N.mm
3、弯矩叠加
M =15750+540000 =555750 N.mm
抗弯强度验算
f =M/W =555750/5080 =109.4 N/ mm2 < 205 N/ mm2
符合要求。
8、支撑斜杆
tgα=AB/AC =1.2/3=0.4 α=21.8°
用于装修时轴心受压力为F=10.41KN
∴RA = tgαF=10.41×0.4=4.164 KN
RB = F/cosα =11.21KN
AC杆受拉，BC杆受压
RA = N·ctgθ=(l/h)N
RB = [(l2+h2)1/2/h]N
AC受拉弯作用，CB杆受压 RAV = ql/2
RAH =(l/2h)ql=(1/2ql) ctgθ
RB =[(l2+h2)1/2/2h]ql
AC杆最大弯矩：M =1/8 ×ql2=1/8×0.2625×1.22 =47250N.mm
RA=l·N/h =1200/3000×10.14×103 = 4164N
RAV=（1/2）×ql =（1/2）×3.57×1200 = 2142N
叠加RA = 6306N
RB1 =[（l2+h2）1/2/h] ·N =(12002+30002)1/2/3000×10.41×103
= 11.21×103N
RB2 =[（l2+h2）1/2/h] ·ql =(12002+30002)1/2/(2×3000)×3.57×1200
=[3231.1/(2×3000)] ×3.57×1200 =2307N
叠加RB = 13.52×103N
若用Φ48×3.5钢管支撑
压杆细长比λx =2H/b =6/1.2 =5
用内插法求μ ： μ =29.2，λcx = μ·λx = 5×29.2 = 146
查表 φ =0.324
≤f
（13.52×103）/（489×0.324）= 85.33N/m2 < 205N/m2
可用，符合要求
二、脚手架组架构造
本标段双排脚手架主要构造尺寸为立杆间距1.5米，横杆长度1.2米，横杆步距1.5米。架杆件采用φ48×3.5钢管，并用铸铁扣件组成杆件组合式脚手架。脚手板用厚度50mm木板，板宽200～300mm，脚手架外侧围护“绿网”（密目网）。
1、斜杆数量
斜杆可增强脚手架稳定强度，每栋楼合理设置斜杆能提高脚手架承载力，保证施工安全。可采用交叉斜杆形成剪刀撑，从脚手架两端和转角处起，斜杆与地面夹角为45°，横跨7根立杆，剪刀撑沿架高连续布置，剪刀撑的斜杆除两端用旋转扣件与脚手架的立杆或大横杆扣紧外，中间应增加4个扣结点。在拐角边缘及端部必须设置斜杆。
2、连墙杆
连墙杆是脚手架与建筑物之间的连接件，对于提高脚手架的横向稳定性，承受偏心荷载和水平荷载等有重要作用。
连墙杆的设置应按其承受全部水平荷载（包括风荷载及其它水平荷载）同时满足整架稳定竖向间距的要求。
本工程采用在每层墙体预留钢管洞，竖向按楼层2800㎜高，水平@6000mm（四个主杆间距），设置连墙杆，杆后部用1～2m的钢管紧贴墙面垂直连墙杆连接，前部与脚手架的大横杆垂直连接，形成连墙杆。
3、脚手板的设置：在作业层及一层2.8m处要满铺脚手板，施工时，作业层升高一层，即把下一层的脚手板转至上面作为作业脚手板。除此之外，还应有侧面防（围）护设施（挡脚板、栏杆、维护网等）。
4、安全网的设置：安全网的设置应符合国家标准《安全网》（GB5725-87）及国家标准《建筑施工安全网搭设安全技术规范》。本标段沿外脚手架外侧满挂封闭式密目网，内每两层沿横杆挂设安全网。安全网、密目网应与脚手架立杆、横杆绑扎牢固，绑扎间距@300。
5、安全通道的设置：本标段在每栋楼各设置2500*3000安全通道一个，脚手架在搭设时，在该单元口处两侧各设置斜撑进行加固。如下图：

三、脚手架搭设、使用、拆除的规定
1、搭设作业程序
基础夯实→浇筑砼基础→自角部起依次自两边竖立底立杆，底端与纵向水平杆扣接固定（固定立杆底端前，并应吊线确保立杆垂直），每边竖起3-4根立杆后，随即装设第一步纵向平杆（与立杆扣接固定）和横向平杆（小横杆，靠近立杆并与纵向平杆扣接固定），校正立杆垂直和平杆水平使其符合要求。按40-60N.M力距拧紧扣件螺栓，形成构架的起始段→按上述要求依次向前，延伸搭设，直至第一步架交圈完成→交圈后全面检查一遍基础质量和各部位受力情况→设置连墙件（或加抛撑、斜撑）→按第一步架的作业顺序和要求搭设以上脚手架→随搭设进程及时装设连墙杆和剪刀撑→设置作业层间的横杆、护栏，铺设脚手板和密目网围护→每层经安全员检查后方能正式使用。
2、脚手架搭设
1、基础处理：本工程设计室外回填土为2：8灰土，施工时按要求夯实；沿外墙做脚手架混凝土基础，上按规定做散水。如下图：

2、在搭设前，必须对进场的脚手架杆与配件进行严格检查，禁止使用规格和质量不合格的杆配件。搭设简图如下：

2、脚手架搭设作业，必须在统一指挥下进行，架子工一律持证上岗，严格按以下规定程序进行：
（1）按要求放线，安置挑架，加固支撑，标定立杆位置。
（2）脚手架从一个角部开始向两边延伸交圈搭设，按定位依次竖起立杆，将立杆与纵、横水平杆连接固定，然后装设第一步的纵向和横向平杆，随校正立杆垂直之后予以固定，并按此要求继续向上搭设。
（3）剪刀撑，斜杆、连墙杆等整体拉结杆件应随搭升的架子一起及时设置。
3、底立杆应按立杆接长要求，选择不同长度的钢管交错设置，至少应有两种合适的不同长度的钢管作立杆。
4、剪力撑的斜杆与基本构架杆件之间至少有3道连接，其中斜杆的对接或搭接头部位至少有一道连接。
5、脚手架处于顶层连墙点之上的自由高度不得大于6m，否则应采取其它适当的撑拉措施。
6、脚手板应铺平铺稳，不准有空头板，必要时予以绑扎固定。木脚手板、竹串脚手板应设置在三根横向水平杆上，当脚手板长度小于2米时，可采用两根横向水平杆支设，但应将脚手板两端与其可靠固定，严防倾翻。脚手板的搭接可采用对接平铺，亦可采用搭接铺设脚手板对接平铺时，接头必须设两根横向水平杆，脚手板外伸长应取130～150mm，两块脚手板外伸长度的和不应大于300mm（见下图1）。脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于200mm，其伸出横向水平杆的长度不应小于100mm(见下图2)。

7、在脚手板上300mm沿外侧立杆，架设水平保护杆。密目网围设随架体升高架设。
8、在搭设中，架子工必须戴好安全帽和佩挂安全带，不得单人进行装设较重杆配件和其它易发生失衡、脱手、碰撞、滑跌等不安全作业。搭设中不得随意改变构架设计尺寸，减少杆配件设置。
3、 脚手架使用
1、脚手架搭设完成后，必须经过验收，合格后方能批准使用。
2、脚手架作业层上的实际施工荷载不准超出规定（3KN/m2）,在架面上堆放的材料，工具应整齐稳固，不影响施工操作和人员通行。
3、工人在架上作业，应注意自我安全保护和他人的安全，避免发生碰撞闪失和落物，严禁在架上戏闹。在任何情况下，严禁自架上向下抛掷物件，工具和倾倒垃圾。
4、严禁攀登脚手架上下，严禁随意拆除脚手架上的构架杆件。
4、 脚手架拆除
脚手架的拆除作业应按规定的拆除程序进行。连墙杆应在其上的全部可拆杆件都拆除后方能拆除。在拆除过程中凡已松开连接的杆配件应及时拆除运走。拆下的杆配件应以安全的方式运出或吊下，严禁向下抛掷。在拆除过程中应作好配合、协调。禁止单人进行拆除较重的杆件或危险性作业。拆除过程中，必须由作业班长统一指挥，安全员监控。作业工人一律戴好安全帽，佩挂安全带作业。严格按照操作程序进行，以防在拆架过程中发生整体塌架和断架等意外事故。
1、架拆除前应经项目经理及技术负责人的同意，并经现场安全技术交底清楚，按外架拆除方案拆除；
2、外架拆除工作必须是专业架子工并有特种作业证人员方可上岗作业；
3、拆除现场必须设警戒区域、挂醒目的警戒标志。指定专职地面监护人员，并履行职责，必要时配备良好的通讯装置；
4、如遇强风、雷雨等特殊气候，不得进行外架拆除。特殊情况进行夜间实施拆除作业必须具有良好的照明设备；
5、拆除作业人员上岗后，先进行检查，加固松动部位，清除架体上的杂物、材料，所有清理物应先输送至地面，严禁高空向下抛掷；
6、按搭设的反程序进行拆除，既安全网—踏脚板—防护栏杆—搁杆—斜撑杆—连墙杆—大横杆—小横杆—立杆。所有连墙杆、斜拉杆、登高措施及隔离措施，必须随脚手架同步拆除，同步进行下降，不准先行拆除。
7、建筑物立面内所有窗户必须拆除前关闭锁好，不得向外开启，或向外伸挑物件；
8、脚手架内拆除时使用电焊气割工艺时，应严格按照国家特殊工种操作要求和消防规定执行办理动火手续，增派专职安全员监督，防止火星和切割物溅落，严禁无证人员动用焊割工具；
9、所有拆除杆件、扣件及脚手片在拆除过程中应分类堆放，不允许杆件上附着扣件输送地面，或两杆同时拆下输送地面；输送至地面的所有物件应分类堆放整齐；
10、当日完工后，应仔细检查岗位四周情况，如发现有隐患的部位及时进行修复或继续完成至下一道工序，一个部位结束方可撤离岗位。
