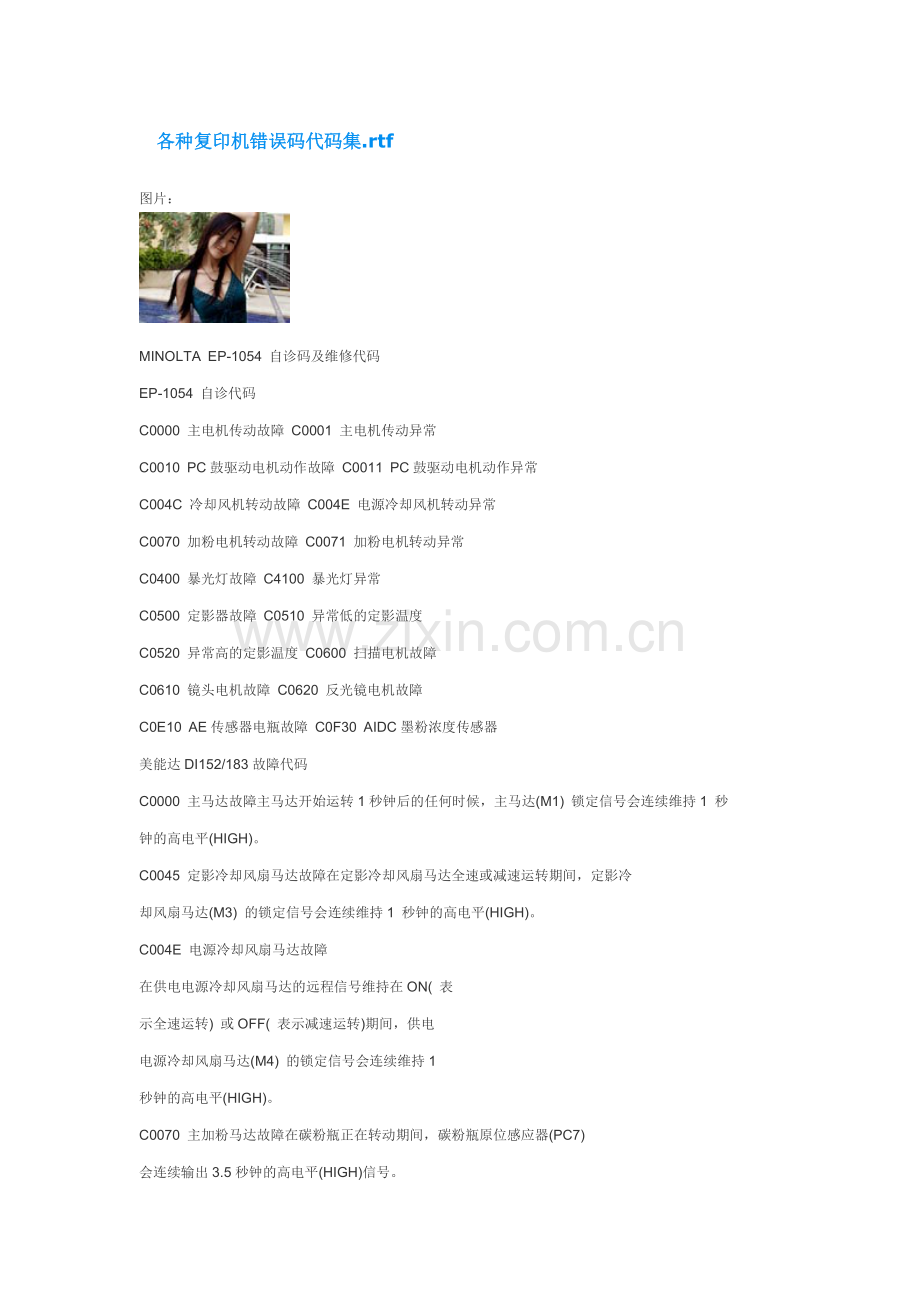

各种复印机错误码代码集.doc

各种复印机错误码代码集.rtf
图片：

MINOLTA EP-1054 自诊码及维修代码
EP-1054 自诊代码
C0000 主电机传动故障 C0001 主电机传动异常
C0010 PC鼓驱动电机动作故障 C0011 PC鼓驱动电机动作异常
C004C 冷却风机转动故障 C004E 电源冷却风机转动异常
C0070 加粉电机转动故障 C0071 加粉电机转动异常
C0400 暴光灯故障 C4100 暴光灯异常
C0500 定影器故障 C0510 异常低的定影温度
C0520 异常高的定影温度 C0600 扫描电机故障
C0610 镜头电机故障 C0620 反光镜电机故障
C0E10 AE传感器电瓶故障 C0F30 AIDC墨粉浓度传感器
美能达DI152/183故障代码
C0000 主马达故障主马达开始运转1秒钟后的任何时候，主马达(M1) 锁定信号会连续维持1 秒
钟的高电平(HIGH)。
C0045 定影冷却风扇马达故障在定影冷却风扇马达全速或减速运转期间，定影冷
却风扇马达(M3) 的锁定信号会连续维持1 秒钟的高电平(HIGH)。
C004E 电源冷却风扇马达故障
在供电电源冷却风扇马达的远程信号维持在ON( 表
示全速运转) 或OFF( 表示减速运转)期间，供电
电源冷却风扇马达(M4) 的锁定信号会连续维持1
秒钟的高电平(HIGH)。
C0070 主加粉马达故障在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7)
会连续输出3.5秒钟的高电平(HIGH)信号。

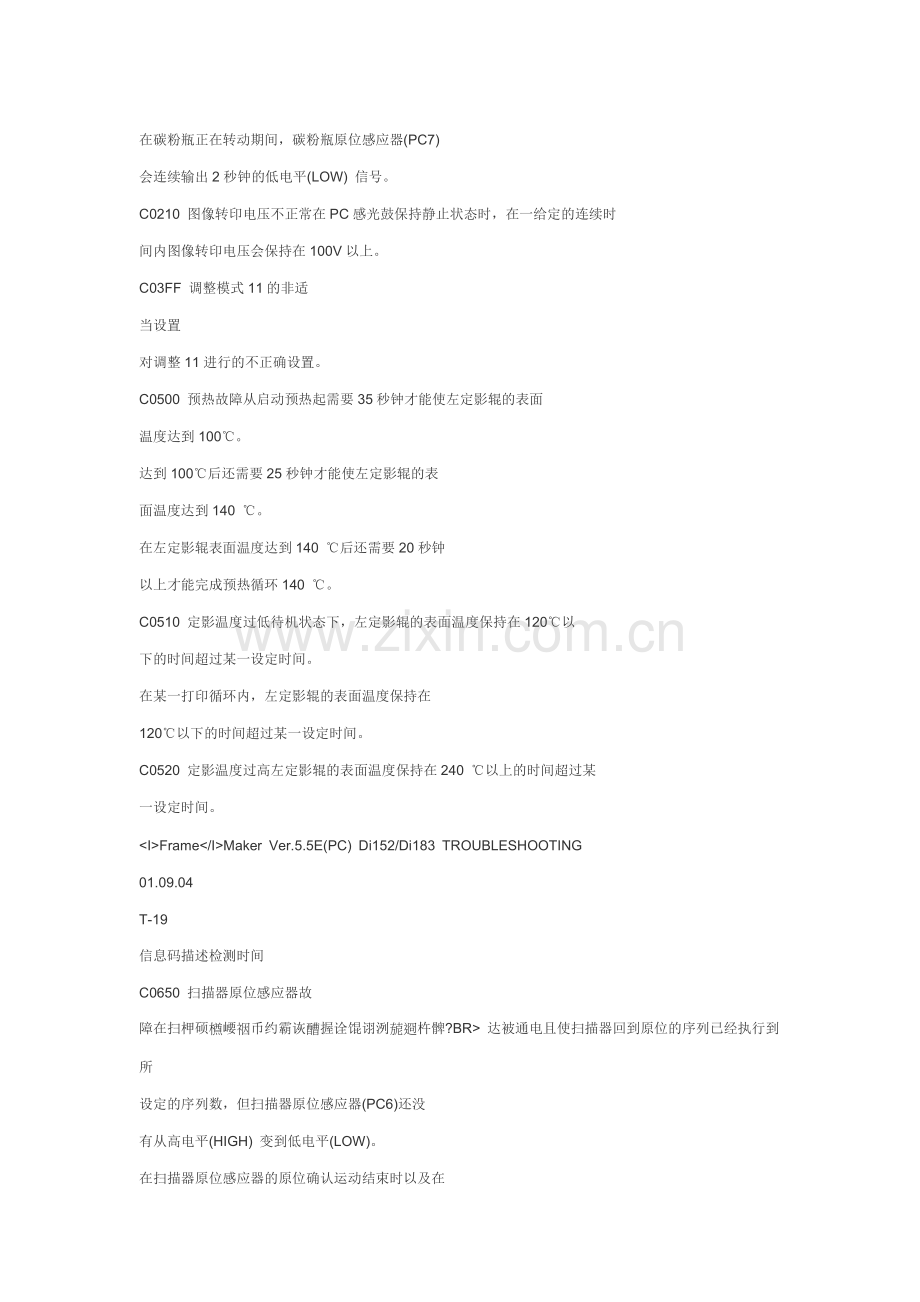

在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7)
会连续输出2秒钟的低电平(LOW) 信号。
C0210 图像转印电压不正常在PC感光鼓保持静止状态时，在一给定的连续时
间内图像转印电压会保持在100V以上。
C03FF 调整模式11的非适
当设置
对调整11进行的不正确设置。
C0500 预热故障从启动预热起需要35秒钟才能使左定影辊的表面
温度达到100℃。　
达到100℃后还需要25秒钟才能使左定影辊的表
面温度达到140 ℃。
在左定影辊表面温度达到140 ℃后还需要20秒钟
以上才能完成预热循环140 ℃。
C0510 定影温度过低待机状态下，左定影辊的表面温度保持在120℃以
下的时间超过某一设定时间。
在某一打印循环内，左定影辊的表面温度保持在
120℃以下的时间超过某一设定时间。
C0520 定影温度过高左定影辊的表面温度保持在240 ℃以上的时间超过某
一设定时间。
<I>Frame</I>Maker Ver.5.5E(PC) Di152/Di183 TROUBLESHOOTING
01.09.04
T-19
信息码描述检测时间
C0650 扫描器原位感应器故
障在扫柙硕崾币约霸诙握诠馄诩洌杵髀?BR> 达被通电且使扫描器回到原位的序列已经执行到所
设定的序列数，但扫描器原位感应器(PC6)还没
有从高电平(HIGH) 变到低电平(LOW)。
在扫描器原位感应器的原位确认运动结束时以及在
二次遮光期间，扫描器马达被通电且扫描运动序列
已经开始执行到所设定的序列数，但扫描器原位感
应器(PC6)还没有从低电平(LOW) 变到高电平
(HIGH)。
C0B60 分页格切换马达故障如果刚开始运行时上方原位感应器处在低电平
(LOW)：
当分页格切换马达(M1) 开始向前转动时，下方原
位感应器(PC33) 处在低电平(LOW)。
在分页格切换马达开始向前转动2.5秒后，如果下
方原位感应器(PC33)没有变到低电平(LOW)，
分页格切换马达将被断电一定时间后再通电并向后
转动。在马达开始向后转动后，上方原位感应器
(PC32)不变到低电平(LOW)。
在分页格切换马达(M1) 开始向前转动1秒种后，
上方原位感应器(PC32)没有变到高电平
(HIGH)。
当下方原位感应器(PC33)变到低电平(LOW)
时，分页格切换马达(M1) 开始向后转动。在马达
开始向后转动2.5秒后，上方原位感应器(PC32)
不变到低电平(LOW)。
当下方原位感应器(PC33)变到低电平(LOW)
时，分页格切换马达(M1) 开始向后转动。在马达
开始向后转动1秒后，下方原位感应器(PC32)不
变到高电平(HIGH)。
如果刚开始运行时下方原位感应器处在低电平
(LOW)：
在分页格切换马达(M1) 开始向后转动2.5秒种
后，上方原位感应器(PC32)不变到低电平
(LOW)。
在分页格切换马达(M1) 开始向后转动1秒种后，
下方原位感应器(PC33)不变到高电平(HIGH)。
<I>Frame</I>Maker Ver.5.5E(PC) Di152/Di183 TROUBLESHOOTING
01.09.04
T-20
信息码描述检测时间
C0B60 分页格切换马达故障如果在开始运转时上方原位感应器和下方原位感应器
都处在高电平(HIGH):
在分页格切换马达开始向前转动2.5秒后，如果下
方原位感应器(PC33)不变到低电平(LOW)，分
页格切换马达将被断电一定时间后再通电并向后转
动。在马达开始向后转动后，上方原位感应器
(PC32)不变到低电平(LOW)。
当下方原位感应器(PC33)变到低电平(LOW)
时，分页格切换马达(M1) 开始向后转动。在马达
开始向后转动2.5秒后，上方原位感应器(PC32)
不变到低电平(LOW)。
当下方原位感应器(PC33) 变到低电平(LOW)
时，分页格切换马达(M1) 开始向后转动。在马达
开始向后转动1秒后，下方原位感应器(PC32)不
变到高电平(HIGH)。
C0B80 移位马达故障在移位马达开始向后转动前的一瞬间原位感应器
(S31) 处在低电平（LOW）。
在移位马达(M1) 开始向后转动后经过一定时间间
隔后，原位感应器(S31) 处在低电平(LOW)。
C0F32 ATDC感应器故障主马达(M1) 开始转动2.5秒后ATDC 感应器
(UN1) 的测量值小于3%(大于4.9V)。
主马达(M1) 开始转动2.5秒后ATDC 感应器
(UN1) 的测量值为19 %或更大(1.41V或更小)。
C0F33 ATDC感应器调整不
当在作为ATDC 感应器自动调整操作一部分的ATDC
感应器(UN1) 的数据采样已经开始后1 秒钟内，
ATDC控制电压的调整没有完成。
在ATDC 感应器自动调整操作过程中，ATDC感
应器控制电压落在5.39 V 至8.15 V的范围之外。
C1038 引擎连接故障主板(PWB-A)与控制电路板(PWB-C)连接故障
经过1.5秒或更长时间后还没有确认信号从主板
(PWB-A) 传到控制电路板(PWB-C)。
一个错误命令信号从控制电路板(PWB-C) 传到主
板(PWB-A)。
一个错误状态信号从主板(PWB-A)传到控制电路
板(PWB-C)。
<I>Frame</I>Maker Ver.5.5E(PC) Di152/Di183 TROUBLESHOOTING
01.09.04
T-21
信息码描述检测时间
C1200 ASIC/内存故障ASIC/内存( 图像及其控制) 故障
控制电路板(PWB-C)的SRAM出现读或写错误。
C1300 棱镜马达故障启动故障
在棱镜马达开始转动1 秒钟后，在一定的时间内一
个低电平棱镜马达(M2) 锁定信号还没被检测到。
锁定信号出错：在第一次锁定信号被检测到以后不稳
定。
在第一次低电平棱镜马达(M2)锁定信号（第一次
锁定）被检测到后一秒钟内，没有检测到下一个低
电平棱镜马达锁定信号。
锁定信号出错：锁定信号超时
虽然棱镜马达维持稳定转动，但在连续的给定时间
内没有检测到一个低电平棱镜马达(M2)锁定信
号。
错误的锁定信号
当棱镜马达处在断电状态时，在给定时间或更长时
间内检测到一个低电平棱镜马达(M2)锁定信号。
C13F0 HSYNC 检测故障激光扫描系统故障
在棱镜马达(M2) 已经开始转动且一个激光输出也
已开始后规定的时间内SOS 感应器没有检测到
SOS的上升边。
当VIA ( 图像区域控制)处在ON时， SOS感应
器没有检测到SOS的上升边。
C1468 EEPROM 出错EEPROM 故障
数据不能被写入EEPROM。
保存在EEPROM 中的数据出错。
C14A3 IR 曝光灯故障扫描器的曝光灯无法打开。
在遮光和二次遮光过程中，曝光灯的强度为预定值
或更小的值。
<I>Frame</I>Maker Ver.5.5E(PC) Di152/Di183 TROUBLESHOOTING
01.09.04
4-2. 故障代码的故障诊断
信息码描述措施
C0000 主马达故障切断，接通电源开关。
C0045 定影冷却风扇马达故障
C004E 电源冷却风扇马达故障
C0070 主加粉马达故障
C0210 异常的图像转印电压
C03FF 调整模式11的非适当设置正确设置调整模式11后，先断开电源
开关(OFF)，然后再接通电源(ON)。
详细情况请参见“印刷线路板
(PWBs)上的开关/技术维修设定”。
C0500 预热故障按住停止(Stop)键的同时打开(ON)
电源开关。C0510 定影温度过低
C0520 定影温度过高
C0650 扫描器原位感应器故障切断，接通电源开关。
C0B60 分页格切换马达故障
C0F32 ATDC感应器故障
C0F33 ATDC感应器调整不当
C1038 引擎连接故障
C1200 ASIC/内存故障
C1300 棱镜马达故障
C13F0 HSYNC 检测故障
C1468 EEPROM出错
C14A3 IR 曝光灯故障
FT--4490的功能代码和故障代码
虽然只是4490的，但是它试合4470、4480、4495，还和理光的其它机（如4422、4215、4220、4418）大同小异
功能代码
（进入维修方式是：打开面板上的SW1--8）

自诊代码
SC11 暴光灯故障 SC21 扫描架原位传感器未接通
SC23 无定位启动信号 SC24 无扫描架原位信号
SC28 镜头原位传感器未接通 SC29 镜头原位传感器未断开
SC2A 第二扫描假原位位置传感器未接通 SC2B 第二扫描假原位位置传感器未断开
SC2C 扫描电机太快 SC2D 扫描电机太慢
SC31 硒鼓热敏电阻故障 SC32 图像密度传感器故障
SC41 第三纸盒托盘升纸电机 SC53 定影器热敏电阻故障
SC54 定影器预热故障 SC55 定影器过热
SC56 定影器低温 SC61 时钟脉冲发生器故障
SC91 总计数器故障 SC93 光学板与主空板通讯失灵
ID传感器故障无SC代码
DIP SW1-1 OFF 鼓预运转 DIP SW1-2 OFF 自由运转
DIP SW1-3OFF 取消卡纸检测 DIP SW1-4OFF 分页器指令
DIP SW1-5 OFF 取消蜂鸣器 DIP SW1-6 OFF 取消无油检查
DIP SW1-7 OFF 自动方式图象密度控制 DIP SW1-8 OFF 自检方式
FT--5035(4027\\4527\\5632\\5640
故障代码
E101 嚗光灯故障
E103 电源频率检测故障
E120 /121 扫描架原位故障
E124 扫描架驱动电机故障
E140/141 镜头垂直方向原位传感器故障
E142/143 镜头水平方向原位传感器故障
E144/145第二把手扫描架原位传感器故障
E191 自动图象浓度传感器调整故障
E302 鼓充电辊漏电
E346 显影偏压故障
E351 图象浓度传感器调整故障
E352色粉浓度传感器初始设置故障
E353 传感器样板电压 VSP 异常《超过2。5V》
E354 鼓电压值VSG异常《不足2。5V》
E355 图象浓度传感器上限检测异常
E356 图象浓度传感器下限检测异常
E405 转印带充电位置故障
E440 主电机故障
E442 感光鼓热敏电阻故障
E501/502 上/下纸盘升降电机故障
E503/504/505 纸盘装置第1/2/3升降电机故障
E506纸盘装置主电机卡住
E507 LCT升降电机故障
E522/523双面纸盘端拦板齐纸传感器故障
E524/525 双面纸盘侧拦板齐纸传感器故障
E451 定影器热敏电阻故障
E452定影温度升温故障
E453/454/457 定影温度过热
E458 定影灯可复印温度异常
E620 主控板-ARDF通讯故障
E621 主控板-纸盘装置通讯故障
E900/901 总计数器故障
理光1015 故障代码
<!--StartFragment-->维修进入方式：黄1-0-7-红五秒
        SC-101爆光灯出错
        SC-120 扫描仪原位出错1
        SC-121 扫描仪原位出错2
        SC-122 扫描仪原位出错3
        SC-123 扫描仪原位出错4
        SC-130 BICU和SBU之间通讯出错
        SC-192 自动SBU调节出错
        SC-194 SBU白电平探测出错
        SC-302 充电辊漏电
        SC-320 多角反光镜出错
        SC-321 无激光写入信号（F-门出错
        SC-322 激光同步出错
        SC-390 TD传感器出错
        SC-391 显印偏压漏电
        SC-392 TD传感器初期失定出错
        SC-401 转印辊漏电出错1
        SC-402 转印辊漏电出错2
        SC-001 主电机锁定
        SC-503 上纸盘提升电机故障
        SC-504 下纸盘提升电机故障
        SC-506 纸盘电机锁定
        SC-541 定影的恒温器/热敏电阻开路
        SC-542 定影温度预热出错
        SC-543 定影过热出错
        SC-544 定影低温度出错
        SC-546 不稳定的定影出错
        SC-547 零交叉信号故障
        SC-620 IOB和AFD之间通讯出错
        SC-691 BICU和传真控制器之间通讯不良
        SC-692 BICU和打印机控制器之间通讯不良
        SC-695 传真固定出错
        SC-ADF 门异常
        SC-900 电器总计数器出错
        SC-901 机械总计数器
        SC-921 IMB存储器控制出错
        SC-922 IMB DRAM出错
        SC-924 可选的DRAM出错
        SC-925 IMB非连接的出错
        SC-926 内存容量出错
        SC-981 NVRAM出错
        SC-990 BICU和IOB之间的通讯出错
        SC-999 程序版本出错
Afico   200
SC代码的说明：
        SC120   扫描架原位出错1
        在初期设定或复印过程中扫描架原位传感器不能检测出截止状态
        可能的原因：
        扫描架原位传感器失效
        扫描架驱动电机失效 IOSCC板失效
        扫描架原位传感器的线束不良
        SC121   扫描架原位出错2
        在初其设定或复印过程中扫描架原位传感器不能检测出导通状态
        可能的原因
        扫描架原位传感器失效
        扫描架驱动电机伯 IOSCC板失效
        扫描架原位传感器的线束不良
        SC121   扫描架原位出错3
        扫描架返回原位时扫描架原位传感器检测到导通状态
        可能的原因
        扫描架原位传感器失效
        扫描架驱动电机失效 IOSCC板失效
        扫描架原位传感器的线束不良
        SC123   扫描架原位出错4
        扫描架返回到原位后扫描架原位传感器没有检测到导通状态
        可能原因
        扫描架原位传感器失效
        扫描架马铃薯动电机失效 IOCSS板失效
        扫描架原位传感器的线束不良
        SC192   SBY调整出错
                SBU自动调整过程中检测到期出错
                SBU不良
                BICU板不良
        灯镇流器失效
        曝光灯失效
        白板脏污
        SC302   充电辊漏电
        检测到期充电辊 电流漏电讯号
        充电辊失效
        充电高压电源不良
        药PCU的连接不良
        SC306   充电辊原位出错
        充电辊 接离传感器不良
        充电辊 接离离合器不良
        SC320   多面反射镜电机异常
        在多面反射镜电机的接通讯号发出后10秒内，此电机没有达的       动 作速度，或是动作过程中连
        多面反射镜电机不良
        连接多面反射镜电机红色动板与IOCSS板的接口线束的接触不良
                IOCSS板失效
        SC321   没有激光器出光讯号
        在复印纸到达对位传感器后CPU不能检测到激光器出光讯号 BICU板不良
                MSU板不良
SC322   激光器同步上的出错
        已超过5个连续的确100MS间隔时间主扫描同步检测器板检测不到激光器的同步讯号
        连接激光同步检测板与BICU板的接口线束接触不良
        激光同步检测器板没有正确就位
        激光同步检测器板失效
                BICU板不良
        SC324   LD驱动板加给LD的电流超过100MA
                LD装置不良
        连接LD装置和BICU板的接口线束的连接不良
                LD装置四周的温度太高
        SC390   TD传感器出错1
                TD传感器初期设定执行后20STD传感器输出不到0.5V
        SC391   显影输出异常
                PWM以62%的负载连续输出200MS
        SC393   TD传感器出错2
        在TD初期设定后，TD的输出电压超出调整范围
        SC401   转印正极输出异常
        SC402   转印负极输出异常
        SC411   分离输出异常
        SC500   主电机卡死
        SC503   上纸盘升降电机不良
        SC504   下纸盘升降电机不良
        SC506   纸柜主电机卡死
        SC542   定影温度
        主开关接通后50S内定影温度一到待机温度
        SC543   定影高温出错
        定影部热敏电阻检测到定影温度超过231度有1秒
        SC544   定影低温出错
        SC546   定影温度不稳定
        在完成预热后，定影温度比待机温度低10度或高10度
        SC547   零交讯号检测异常
        SC610   又面装置间不能正确通讯
        SC691   BICU与传真机控制器之间通讯异常
        SC692   BICU与打印机控制器之间通讯异常
        SC900   总数计数器异常
        SC920   MSU连接不良
        SC921   MSU硬件出错
佳能GP系列复印机故障代码
佳能GP系列复印机故障代码
1、E000 代码：THI 温控探测头接触不良，或损坏。
复位：
打开前面机盖，用起子（螺丝批）斜插入电源开关使复印机通电，用牙签把复位键轻按一下，在显示面板上左上角出现$符号后，按面板的F键一下，按'4'键，再按F键一下（GP55），或3*3（GP20/25/30）进入菜单界面。之后连续按面板上的'>'键8下，出现'ERROR O（OK）'时，按面板的'OK'键即自动复位，错误代码清除，电源开关自动关闭，取出螺丝批，合上机盖，即可复印。
维修：
如果复位无效，说明THI 温控探测头已经损坏，需要更换。打开前面机盖和左侧出纸盖，取出加热组件，卸下THI换上好的元件即可。
2、E003代码：SSR温控管（相当于温控电阻）出错或损坏。
复位和维修方法同上。
3、E063代码：清洁电极丝的机构被卡住，应加点机油润滑。
4、E110、E100代码：激光头控制电路出现异常。加热后出现代码，控制芯片电平失常，可能由周边元件老化引起，必须检修；加热后激光头SPINNING 马达高速旋转，机身震动厉害，马达电机控制线路存在短路现象，可能由潮湿引起，可反复加电，10分钟后恢复，如仍未恢复，请立即停止加电，以防毁坏电机。然后进行检修。
5、E200：激光头及驱动电机控制线路出现严重问题，应立即停机查看该部分的电路板，及上面的元件，特别是接插元件的可*性。检查线路有无腐蚀短路、断路现象。
夏普复印机特殊故障代码的复位方法

      夏普700／800系列复印机特殊故障代码主要有HX(H1一H8，热辊定影器故障)、Lx(L1-L6
    ，微动开关／光电开关故障)、Ux(U1U2，电池电压低或数据传输故障)及Pl(曝光灯温度保险丝
    异常)．其中，U1用指令“13”复位，其它特殊故障代码用指令“14”复位。
      夏普1000／2000系列复印机特殊故障代码主要有HX(H2-H4，热辊定影器故障)与U2(存储
    器读写故障)．其中，U2用指令“16”复位，其它特殊故障代码用指令“14”复位。
      夏普7000／8000系列复印机特殊故障代码主要有HX(H3、H4，热辊定影器故障)与U1(电池
    电压低)。其中U1用指令“13”，复位，H3 H4用指令“14”复位．复位操作的顺序如附图所示
      此外，夏普z60型复印机特殊故障代码用U(主板电池电压低)、L(微动开关故障)、H（热
    辊定影器故障)、F(定影灯或温度保险丝问题)表示，均用指令“1”复位。复位时，依序按下
    清除键、重复键、(加数键)、(减数键)数字键“1”和复印键即可．
      注：
    (1)应在5秒钟内按下该键：
    (2)夏普750、770、771、780、781、825等复印机按重复键，其它复印机按暂停键；
    (3)此时操作板上所有显示消失，主电机停止转动，复印机准备接受指令(主电机转动时复印
    机不接受指令)；
    (4)夏普1000／2000系列复印机包括夏普1016、1020、1025、1116、2014、2020、2022、202
    7、2040、2114、2214等型复印机；夏普7000/8000系列复印机包括夏普7320、7370、7700、7
    750、7800、7850、8570、8870等型复印机
夏普SF复印机故障代码表
    Ｌ１ 镜片移动后前进扫描不能１０秒完成
    Ｌ２ 镜片电机锁定镜片原位检测器故障
    Ｌ３ 镜片初始化１０秒后镜片无法完成退回
    Ｌ５－０３ ４／５号镜电机故障
    Ｌ５－０４ ４／５号镜电机ＭＨＰＳ故障
    Ｌ５－０５ 镜头电机故障
    Ｌ６ 旋转纸匣检测器ＲＣ电机故障
    Ｌ８ 电源频率异常
    Ｈ２ 热敏电阻开路
    Ｈ３ 热辊温度过高
    Ｈ４ 热辊温度过低
    Ｈ５ 下热辊定影保险开路
    Ｈ６ 下热辊温度保险开路
    Ｕ１ 后备电池电压过低
    Ｕ２ 存储器累计检查出错
    Ｕ３ ＡＥ传感器故障
    Ｕ４ ＡＤＵ故障
    Ｕ５－００ ＡＤＦ通讯故障
    Ｕ５－０１ Ａ电机故障
    Ｕ５－０２ Ｂ电机故障
    Ｕ５－０３ 阻力传感器故障
    Ｕ５－０４ 排出传感器故障
    ＥＥ－ＥＬ 显影剂过深
    ＥＥ－ＥＵ 显影剂过浅
    Ｆ２－０２ 碳粉电机故障
    Ｆ３－１２ 主机上纸匣提升电机故障
    Ｆ３－２２ 主机下纸匣提升电机故障
施乐2015故障代码（2018.2021）
U1-1 机器时钟故障
U2-1 灯架故障-等待
U2-2 灯架故障-位置
U2-3 灯架故障-扫描
U2-4 灯架故障-返程
U3-1 镜头位置故障
U4-1 定影热敏电阻开路故障
U4-2 定影预热故障
U4-3 定影预热故障1
U4-4 定影预热故障2
U4-6 定影预热安全故障
U5-2 装订分页器驱动电机故障
U5-3 装订分页器页格驱动电机故障
U5-4 装订分页器推整电机故障
U5-5 装订分页器装订电机故障
U6-4 NVM故障
U7-5 分页器通讯故障
U8-1 暴光控制故障
U8-2 无零交*信号
U8-4 暴光电压过高故障
U8-5 暴光电压过底故障
C1-2 纸盘1定位门传感器不触动卡纸
C2-1 纸盘2卡纸
C8-2 输纸传感器静态卡纸
C9-3 MSI卡纸
E1-1 定影出口开关不触动卡纸
E1-2 定位门传感器静态卡纸
E1-6 定位门传感器静态卡纸
E3-3 定影出口开关触动卡纸
E3-6 定影出口开关静态卡纸
E5-1 前盖连锁开路故障
E6-1 右上盖连锁开路故障
E6-2 右下盖连锁开路故障
J1-1 色粉空
J1-2 色粉组件寿命终止
J3-1 鼓组件设置故障
J3-2 色粉组件设置故障
J3-3 总计数器设置故障
J6-1 鼓组件ID故障
J6-2 色粉组件ID故障
J6-3 总计数器ID故障
J7-1 鼓组件寿命终止
J8-1 鼓组件类型不匹配
J8-2 色粉组件类型不匹配
J8-3 总计数器类型不匹配
J9-1 鼓组件身份号不符合要求
J9-2 色粉组件身份号不符合要求
J9-3 总计数器身份号不符合要求
H6-2 ADF轻推辊位置故障
H6-4 ADF通讯故障
F1-1 分页器传感器不触动卡纸
F1-2 分页器传感器触动/静态卡纸
F5-1 分页器入位连锁开路故障
F5-2 分页盖连锁开路故障
F9-22 装订安全故障.装订超限故障
F9-23 装订器锁定故障
A1-11 原稿传感器静态卡纸
A1-21 原稿定位传感器静态卡纸
A1-22 定位传感器静态卡纸（ADF）
A1-23 定位传感器不触动卡纸
A1-24 定位传感器触动卡纸
A2-1 原稿出口传感器静态卡纸
A2-2 出口传感器静态卡纸
A2-3 出口传感器触动和不触动卡纸
A3-1 超规格尺寸检测卡纸
A5-1 输纸器前盖连锁开路
A6-1 原稿设置故障
A8-1 出口盘连锁开路故障 自诊代码
U1-1 主电机故障，时钟脉冲
U2-1 全速灯架故障，在准备状态下，灯架没有到达原位
U2-2 灯架在规定时间内，没有离开原位，复印结束后1秒，灯架未回到原位
U2-3 扫描架在1秒内，为离开原位传感器
U2-4 扫描结束后2.1秒，灯架未回到原位
U3-1 镜头为在原位
U4-1 定影器热敏电阻开路
U4-2 定影器低温
U4-3 U4-4 U4-6 定影器过热
U6-2 字检检测电路故障
U6-4 NVM 记忆电池故障
U8-1暴光控制不足
U8-2 无过零信号
U8-3 暴光控制过高
U8-4 暴光灯控制电压高
U8-5 暴光灯控制电压低
OF1 面板指示灯不亮 OF2 面板选择/显示灯不亮
OF3 暴光灯控制故障 OF4 高压电源故障
OF5色粉不足/加粉电极故障 OF6 象间/边缘消电灯
OF7 加粉控制检查 OF8 刮板电磁铁/予充电/消电灯
OF9 计数器 OF10 光学冷却风扇
OF11 定影器风扇
东芝1668故障代码
  C01 主电机运转异常
　　C04 PFP 主电机运转异常
　　C05 ADU主电机运转异常
　　C11 ADU侧电机运转异常
　　C14 下纸盘运转异常
　　C15 PFP上纸盘运转异常
　　C16 PFP中纸盘运转异常
　　C17 PFP下纸盘运转异常
　　C18 LCF盘运转异常
　　C21 托架初始化错误
　　C22 镜头初始化错误
　　C23 反光镜初始化错误
　　C26 暴光灯损坏
　　C33 容易设置故障
　　C35 显影材料在转印/分离调整状态下
　　C41 热敏电阻，加热器断路
　　C43 加热器高温
　　C44 加热器高温
　　C45 加热器低温
　　C72 定位传感器故障
　　C73 EEROM初始化错误
　　C74 出纸传感器故障
　　C81 输纸电机故障
东芝1608/2008/2508错误代码
C01 主电机驱动出错
C04 PFP主电机驱动出错
C06 LCF进纸电机出错(DP2008/2508系列)
C13 纸盒一出错
C14 纸盒二出错
C15 纸盒三出错
C16 纸盒四出错
C18 LCF纸盒出错(DP2008/2508系列)
C19 LCF进纸电机异常(DP2008/2508系列)
C21 灯架初始化出错
C25 扫描单元检测器出错
C26 曝光灯未连接或浪涌检测出错
C38 替换的静电复印单元出错
C41 电源接通时热敏电阻不正常或加热器未连接
C43 定影器断接之后复印机处于预热模式或待机状态后的热敏电阻不正常
C44 定影器断接之后复印机处于预热状态或待机状态后的加热器不正常
C45 在加热器的末端热敏电阻未连接
C56 PFC与主机之间通信出错
C57 主机与IPC之间通信出错(DP2008/2508系列)
C58 IPC与整理器之间通信出错(DP2008/2508系列)
C71 供纸马达锁定出错
C73 EE-PROM初始化出错
C74 出口/反转传感器检测到错误的调整
C81 风扇马达锁定出错
C83 尺寸长度调整出错
C91 SRAM不能正常工作
C9 5 电源风扇电机不能正常工作
C96 定影风扇电机不能正常工作
C97 真空风扇不能正常工作
C98 IC时钟不能正常工作
CA1 多棱电机不能正常工作
CA2 HSYNC不正常
CB2 退出电机不能正常工作
CB5 装定电机不能正常工作
CC3 设置定影电机不能正常工作
CC8 前排列电机不能正常工作
CC9 上纸盒提升电机不能正常工作
CCA 下纸盒提升电机不能正常工作
CCB 后排列电机不能正常工作
F11 扫描器I/F出错
F12 下载扫描单元程序时,写出错
F13 下载扫描单元程序时,选择器出错
F14 扫描器单元F-ROM出错
F31 调制解调器IC没有正常工作
F41 错位接收纸盒初始检测出错
松下DP2500故障代码
E1:光学单元错误
E1-20 激光单元水平同步290
E1-22 多边形电机同步290
.E3:显影系统错误
E3-20 打印机电机(DC 电机)旋转290
.E4:分页整理器单元错误
E4-01 定影预热290
E4-10 排气扇电机(1)旋转(定影侧) 290
.E5:系统错误
E5-11 控制热敏电阻和墨粉传感器290
E5-12 主CPU/LPC 接口错误290
E5-22 分页整理器通讯290
.E7:选购单元错误
下列错误代码仅在安装选购的附件时出现. 参见选购单元维修手册.
E7-10 辅CPU 系统错误291
E7-11 异常稿台玻璃扫描291
E7-12 氙灯断开291
E7-20 分页整理器纸传输电机291
E7-21 分页整理器出纸电机291
E7-22 分页整理器阻尼电机291
E7-23 分页整理器装订电机291
E7-27 分页整理器托盘移动电机291
E7-28 完工分页整理器扎线电机291
.E13:墨粉用尽
E13 墨粉传感器292
E1:光学单元错误
E1-20 激光单元水平同步1.LPC PCB 插头断开
2.LPC PCB 故障
3.LSU 故障
4.LVPS 插头断开
5.LVPS 故障
6.LPC/SC PCB 插头(CN701/110)断开
7.SC LPC PCB 故障
E1-22 多边形电机同步1.LPC PCB 插头断开
2.LPC PCB 故障
3. 激光单元故障
4.LVPS 插头断开
5.LVPS 故障
6.LPC/SC PCB 插头(CN701/110)断开
7.SC PCB 故障
E3:显影系统错误
代码功能检查点
E3-20 打印机电机(DC 电机) 1. 打印机电机插头断开
2. 打印机电机故障
3.LVPS 插头断开
4.LVPS 插头断开
5.LPC PCB 插头(CN714/723)断开
6.LPC PCB 故障
E4:定影单元错误
E4-01 定影预热温度1. 定影热敏电阻脏
2. 热敏电阻位置不正确
3. 定影温度低(调整F6-31)
4. 热敏电阻故障
5. 定影灯插头断开
6. 定影热保护开关故障
7. 定影灯故障
8.HTC PCB 插头(CN716)断开
9.HTC PCB 故障
E4-10 排气扇电机旋转1. 排气扇插头断开
(定影单元侧) 2. 排气删故障
3.LVPS 插头断开
4.LVPS 故障
5.LPC PCB 故障
E5:系统错误
代码功能检查点
E5-11 热敏电阻, 墨粉传感器1.SC/LPC PCB 插头断开
2.SC/LPC PCB 故障
E5-12 主CPU/LPC 接口错误1.SC/LPC PCB 插头断开
2.SC/LPC PCB 故障
E5-22
