普光气田集输工程各集气站防静电地板施工方案
普光气田集输工程各集气站防静电地板施工方案
编制：
审核：
审定：
中原石油勘探局工程建设总公司
西南工程处
二0一0年七月八日

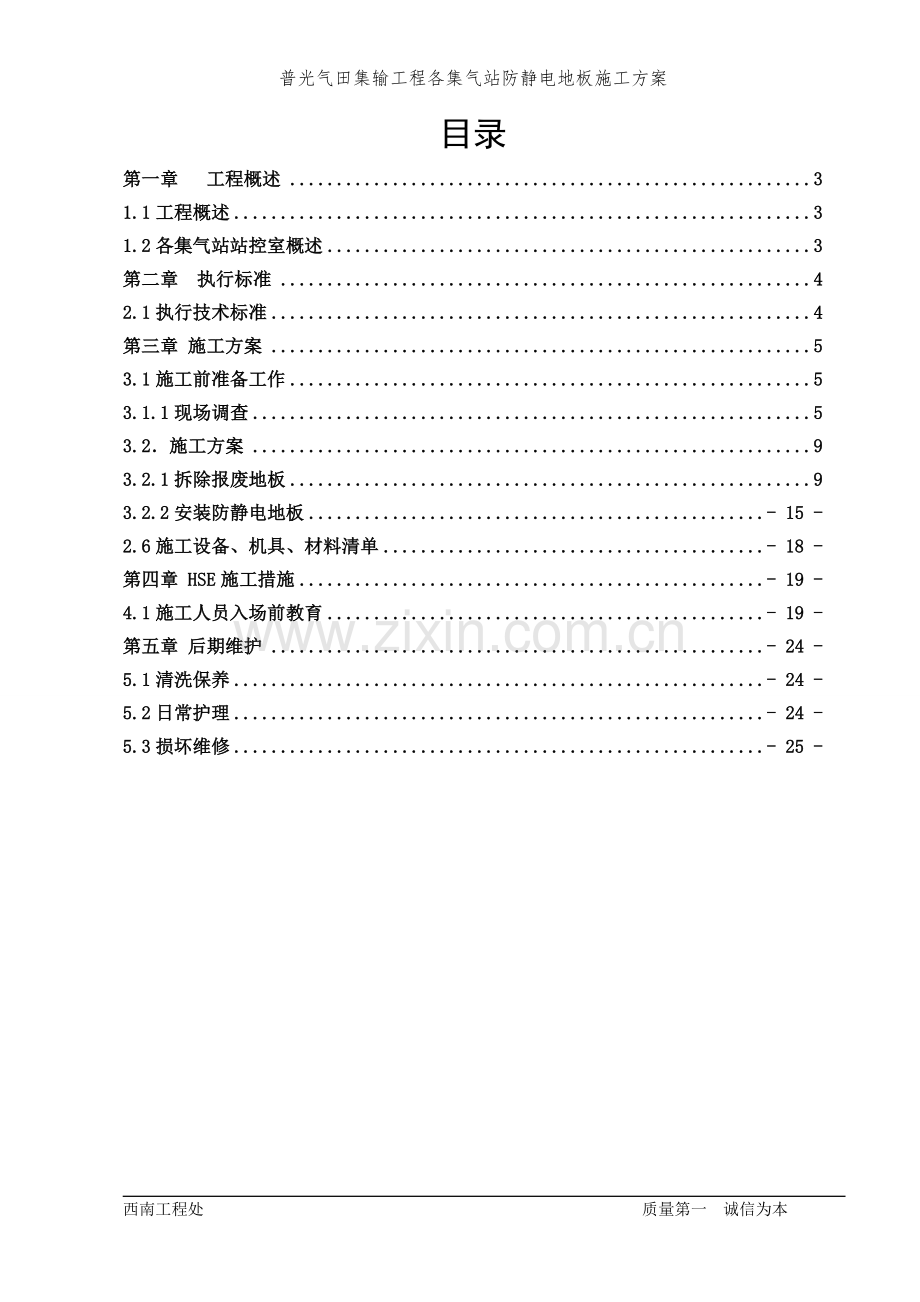

目录
第一章 工程概述 3
1.1工程概述 3
1.2各集气站站控室概述 3
第二章 执行标准 4
2.1执行技术标准 4
第三章 施工方案 5
3.1施工前准备工作 5
3.1.1现场调查 5
3.2．施工方案 9
3.2.1拆除报废地板 9
3.2.2安装防静电地板 - 15 -
2.6施工设备、机具、材料清单 - 18 -
第四章 HSE施工措施 - 19 -
4.1施工人员入场前教育 - 19 -
第五章 后期维护 - 24 -
5.1清洗保养 - 24 -
5.2日常护理 - 24 -
5.3损坏维修 - 25 -
第一章 工程概述
1.1工程概述
普光气田主体开发地面集输工程配套建设集输站场43座，其中酸气集气站37座、甜气（不含硫气）集气站3座。集气首站1座、污水站2座（包括清溪3集气脱水站毗邻的污水站1座）。规划应急救援站场5座，其中应急救援总站1座，分站4座。
本次施工共有15座集气站站控室地板需要进行防静电地板整改安装。
1.2各集气站站控室概述
1.2.1集输系统集气站布置图
P2011
P3011
1.3.2集输系统各集气站污水站防静电地板整改主要工程量
序号
建设内容
单位
数 量
备注
1
P101
m2
77.76
监控室及机柜室
2
P102
m2
77.76
监控室及机柜室
3
P104
m2
145.73
监控室、机柜室、机柜室
4
P105
m2
77.76
监控室及机柜室
5
P106
m2
77.76
监控室及机柜室
6
P107
m2
77.76
监控室及机柜室
7
P201
m2
151.2
监控室、机柜室、机柜室
8
P202
m2
77.76
监控室及机柜室
9
P203
m2
77.76
监控室及机柜室
10
P301
m2
77.76
监控室及机柜室
11
P302
m2
77.76
监控室及机柜室
12
P303
m2
77.76
监控室及机柜室
13
P304
m2
77.76
监控室及机柜室
14
首站
m2
67.27
监控室及机柜室
15
污水处理站
m2
90.54
监控室及机柜室
共计：1310.1平方米防静电地板破损，需要更换安装
第二章 执行标准
2.1执行技术标准
根据GB 50174-2008《中华人民共和国国家标准电子计算机机房设计规范》（以后简称为机房规范）第三章第一条的明确规定，电子信息系统机房应划分为A 、B 、C三级。设计时应根据机房的使用性质、管理要求及其在经济和社会中的重要性确定所属级别。
A级电子信息系统机房举例:国家气象台;国家级信息中心、计算中心;重要的军事指挥部门;大中城市的机场、广播电台、电视台、应急指挥中心;银行总行;国家和区域电力调度申心等的电子信息系统机房和重要的控制室。
符合下列情况之一的电子信息系统机房应为A级
1、电子信息系统运行中断将造成重大的经济损失；
2、电子信息系统运行中断将造成公共场所秩序严重混乱。
我普光气田十余个集气站的监控室和机柜室均明显符合A级机房的评级标准，所以我施工方将按照此标准进行整改。
第三章 施工方案
3.1施工前准备工作
3.1.1现场调查
根据现场调查情况，目前各集气站站控室防静电地板主要存在以下问题：
防静电水泥板的厚度、填充水泥比例、填充物、板面耐磨程度存在一定质量问题。工艺安装上支架未找平，地板高低不平，接缝参差不齐。
3.1.1.1水泥配比偏低，地板整体结构强度不高。
3.1.1.2地板厚度未达到35CM。
3.1.1．3个别场站有锯末压缩板，已经出现腐蚀变形。
3.1.1.4抗磨损性能较低，损坏较严重。
3.1.1.5地板表面高低不平，支架和板面均未采用红外线水平仪找平工艺，不符合施工要求
3.1.1.6地板合缝不严，下料不准，出现收边等地方的地板长短不一，接合处裂缝较大，造成行走不便，容易钻入老鼠。
3.1.1.7未按设计要求将支柱坐在铜箔上，没有静电输出口，造成地板没有防静电能力，不符合施工要求。
3.2．施工方案
3.2.1拆除报废地板
1）因为室内有大量线路，所以拆卸过程需谨慎，要使用吸盘提取废板，避免野蛮施工，造成废板破碎，在线路中留下难以清理的碎渣。
2）拆除踢脚板，拆地板支架。将废料与废地板一并存放，不得随意丢弃。
3）控制室的电脑控制桌部分的更换要特别注意，要充分考虑到保障控制设备是24小时不间断运转的，要保证他的安全和稳定。所以经过现场勘察后，我方决定，采用以下方法进行拆卸安装工作。
4）先将电脑控制桌后面地板下的横向横梁卸下，不阻碍电缆跟随桌子向后移动。
5）向后逐一挪动桌子，挪动一张就更换他原来位置下的地板，更换完成后，马上把桌子挪回原位，做到不影响场站工作。
西南工程处 质量第一 诚信为本
3.2.1.1拆除报废地板需要注意一下问题
第四号电脑控制桌下面有4根电缆，在移动本桌子时，一定要先拆除阻挡的横梁，确认没有其他阻碍电缆的环节存在，再小心的移动四号桌。
三号桌的后面有三条网线和一条电话线，穿过了地板上的空，在情况允许的情况下，先拔下一根网线从地板中取出后马上插回，再依次取出其他线路，都要坚持拔出一根马上插回一根的原则，保障至少有一条线路通常。
3.2.2安装防静电地板
1、我方根据现场情况及标准规范，决定采用铝合金防静电地板，型号为600×600×35mm。
2、未设置铜箔的场站，按照设计要求安装铜箔，根据现场调查，共有13个集气站没有设置铜箔。铜箔的型号为E01，规格为30mm×25μm。
3、已安装有铜箔的，重新规划铜箔位置，共有2个集气站需要重新规划铜箔位置。
4、依据铜箔位置，预制支架，将支架底座安座在铜箔上。支架由□40×3.5方钢焊接制作而成。
3、架起红外线水平仪，第一遍支架找平，纠正每一个支柱的高度，做到细心耐心，从而保障施工质量。
4、将防静电地板搭放在支架上，再次使用红外线水平进行二次找平。做到下料准确、严丝合缝、版面平正、高度统一。最后再次使用吸尘机清扫。
5、加装踢脚板，并悬挂湿度/温度仪一台。
6、接防静电地板接地线（LYJ-120）。每站五点，每点500mm，共15个集气站。
2.6施工设备、机具、材料清单
施工设备机具
序号
名称
规格
单位
数量
备注
1
红外线水平仪
台
1
找平用
2
标尺
个
1
找平用
3
专用切割机
台
1
安装用
4
专用切割片
片
20
安装用
5
防爆梅花螺丝刀
把
3
安装用
6
防爆榔头
个
2
安装用
7
防爆活动扳手
12"---24"
把
2
安装用
8
手持电钻
台
1
安装用
9
钻头
个
15
安装用
10
拉铆抢
把
1
安装用
11
单杯专用吸盘
个
4
安装用
辅助施工材料
序号
名称
规格
单位
数量
备注
1
防静电铝合金地板
600×600×35mm。
㎡
1441.1
含损耗量
2
塑料贴面板
长2400×宽120×厚10mm
块
3999
踢脚线
3
收边条
30×30×300mm
根
60
梯步用
4
铆钉
Φ6×40mm
盒
90
梯步用
5
木条
截面积40×30mm
米
500
地面用
6
铜箔
E01 30mm×25μm
米
3700
龙骨架倒静电
7
镀铜方钢
□40×3.5
米
6500
防静电龙骨架
8
镀锌钢管
Φ40×3.5mm
米
320
防静电龙骨架
以上所有材料全部从达州购买后拉运至普光，运距83公里。运至普光后再分散拉运至各个集气站，平均运距5公里，都为山区道路。
第四章 HSE施工措施
4.1施工人员入场前教育
2.6.1 H2S的安全规定
①、硫化氢中毒问题
H2S PPm
危 害 程 度
0.13～4.6
可嗅到臭鸡蛋味，一般对人体不产生危害
4.6～10
刚接触有刺热感，但会很快消失
10～20
超过此浓度必须戴防毒面具
50
15min以上嗅觉丧失，超过1h导致头痛、头晕或摇晃
100
刺激咽喉，3～10分钟会损伤嗅觉和眼睛，头痛、接触4h以上导致死亡
200
立即破坏嗅觉系统，时间稍长咽、喉将灼伤，导致死亡
500
失去理智和平衡，2～15分钟内出现呼吸停止，如不及时抢救，将导致死亡
700
很快失去知觉，停止呼吸，若不立即抢救将是死亡
1000
立即失去知觉，造成死亡，或永久性脑损，智力损残
2000
吸上一口，将立即死亡，难于抢救
②、硫化氢的产生来源
◆原生硫化氢
如：含硫油气田伴生的硫化氢
◆次生硫化氢
硫化氢是由硫和氢结合而成的气体：硫和氢都存在于动、植物的机体中，动植物机体由于高温高压作用或细菌作用经分解可产生硫化氢，如腐臭的尸体、蛋类的臭味就是由于少量硫化氢的存在产生的；
含硫有机物的高温分解；
硫化物与酸的作用等
◆油气生产作业中H2S的其它来源：
（1）某些工作液处理剂在高温高压下的分解作用、细菌作用，产生H2S；
（2）强化采油等工艺中所用化学剂分解；
（3）某些丝扣油在高温中与游离硫反应生成硫化氢（在含硫油气井中禁止使用红丹丝扣油）
(4)含H2S地层，通常H2S含量随地层埋深增加而增大；
（5）含硫原油、气、水中的硫化氢释放；
（6）滋生的硫酸盐还原菌，在转化来自地层中的硫酸盐时，释放H2S；
（7）炼油化工生产、作业过程中产生的H2S 。
③、普光气田概述
中石化川气东送工程项目是国家“十一五”重点工程，该项目于2007年4月13日通过国务院正式核准。普光气田开发建设工程是川气东送工程项目中非常重要组成部分。主要包括勘探、开发、气田地面集输、净化厂、区域公用工程、矿区基地建设等工程。目前普光气田已累计探明天然气地质储量3812.57亿方，可采储量2859.43亿方。普光气田主体部署开发井40口，其中新钻井39口，利用老井1口，建产能105亿方/年，大湾、毛坝区块部署开发井15口，建产能37亿方/年。地面集输工程建集气站16座、集气首站1座，污水处理站1座，集气管线37KM。天然气净化厂占地3385亩，建设6套12系列装置，年处理天然气能力120亿方，同时建设相关的供电、取水及通讯等配套的公用工程。普光气田开发建设工程总投资337亿。
普光气田位于四川省宣汉县境内，是目前国内探明最大的高含硫化氢和二氧化碳气田。地面海拔300～900 m，沟壑纵横，水系发育，易发地质自然灾害；年平均气温13.4℃，有春雨、夏旱、秋涝、冬干的气候特征。
2.6.2施工人员对安全学习和安全防护
由我工程处安全办公室对施工队人员进行安全交底，普及安全常识和如何应对紧急情况。培训完毕后组织人员进行《施工人员入厂HSE教育》考试，并签写安全承诺书，试卷见附件-Ⅰ。
施工人员入厂HSE教育试卷
单位
成绩
姓名
职务（工种）
日期
年 月 日
序号
HSE 考 试 试 题
错
×
对
√
1
进入施工现场必须戴好安全帽，扣好帽带，穿戴好安全鞋、工作服和安全眼镜按相关规定执行。
2
施工现场禁止饮酒和违禁药品，酒后不得进入施工现场。
3
进入施工现场，不准随便挪用消防器材和损坏消防设施。
4
作业前必须办理各种作业票（动火票、用电作业票、动土票、登高作用票、爆破作业票、射线探伤票、车辆通行证、进容器作业票），无作业票严禁作业。
5
必须沿梯子或人行通道 登高，严禁利用吊车、管道、设备攀爬登高，不准从高处往下抛扔材料、工具及杂物。
6
摩托车、自行车等非机动车辆严禁进入净化厂施工区域。
7
所有进出人员、车辆必须办理入（出）厂通行证，凭有效证件进出施工区域。
8
进入厂区的车辆内不得乘坐与施工无关的人员和家属；违者将按有关规定禁止进入厂区，情节严重者将按照规定严肃处理。
9
严禁在雨水排放口（沟）或施工场地内倾倒污油及其它各种废化工料。
10
对施工生产过程中产生的污泥、废渣按规定处置，不能随便乱倒，并做好卸渣清泥以及运输过程中的防污染工作。
11
严禁用易挥发溶剂及汽油等擦洗设备、衣服、工具及地面等。
12
爆破作业放炮前可以不设置警戒哨岗。
13
必须遵守现场各种禁令标志和指示性标志。
14
爆破现场可以边施工边抽烟。
15
多台挖掘机同时作业，挖掘机间距必须大于10米。
16
特种作业人员不需持证上岗。
17
2米以上高处作业必须系挂安全带。
18
施工现场车辆时速不得超过20公里/小时。
19
电工不在现场时，可以自己接电源线。
20
作业现场没有指挥人员，机动车不准随意倒车。
安 全 承 诺 书
我已接受普光天然气净化厂入厂HSE教育，熟知净化厂各项HSE规章制度，并自愿严格遵守净化厂门禁管理制度，如有违反愿承担相应的责任。
本人亲笔签名：
注：前20题每题分值为5分。考试及格分数线为80分，考试不及格者不允许上岗作业。
第五章 后期维护
5.1清洗保养
安装完成后，按照国家规定及业主要求，每半年由我方人员对防静电地板每半年进行一次清扫及维修。
清扫时用吸盘将防静电地板搬走，用吸尘机吸取浮土。
随后将地板归位，后用防静电蜡水喷洒地板表面。
5.2日常护理
购买布鞋套放置在门口，进屋的人员先套鞋套。
5.3损坏维修
为个场站配备单杯吸盘两个，备用板十块。
