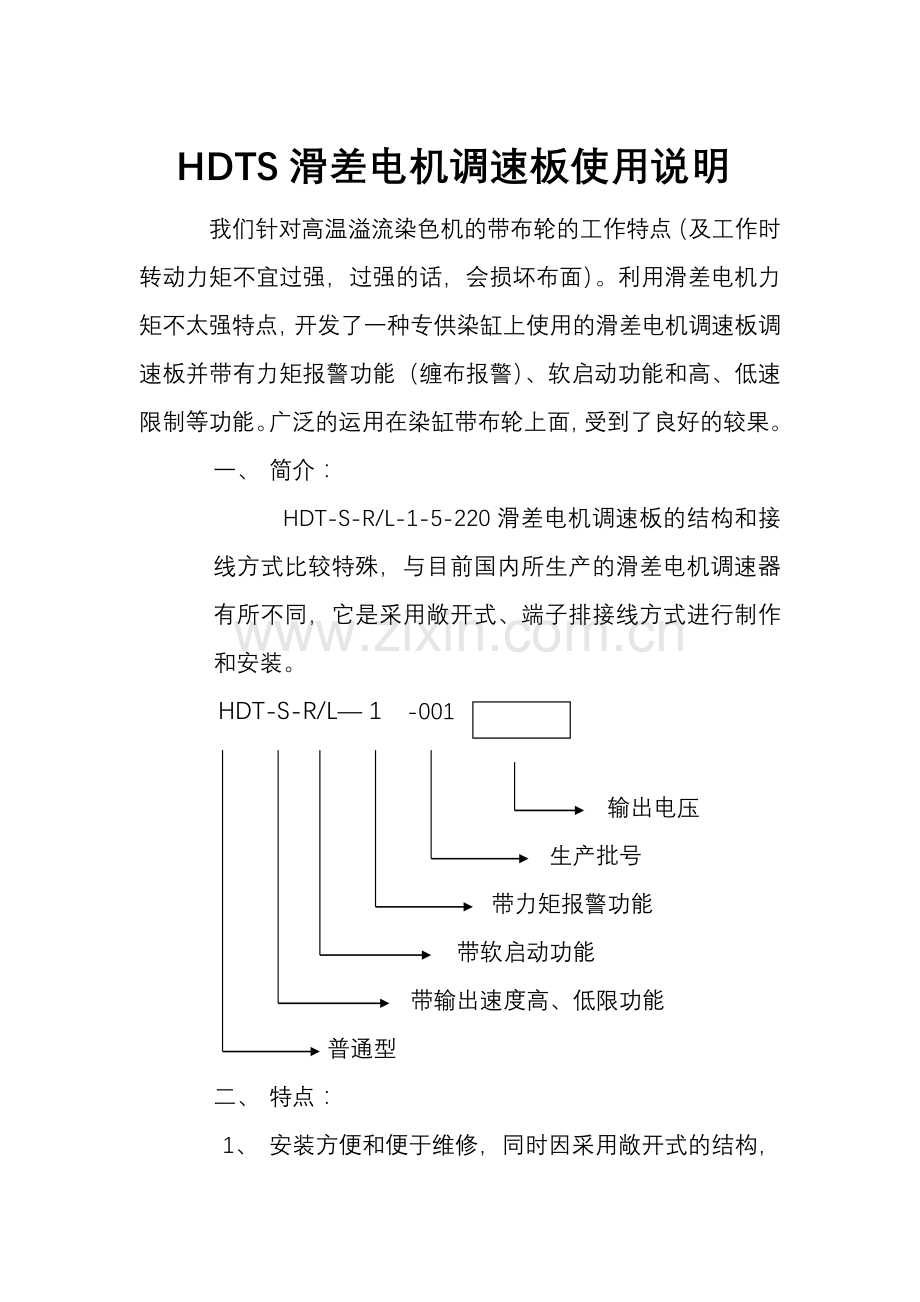

HDTS滑差电机调速板使用说明
我们针对高温溢流染色机的带布轮的工作特点（及工作时转动力矩不宜过强，过强的话，会损坏布面）。利用滑差电机力矩不太强特点，开发了一种专供染缸上使用的滑差电机调速板调速板并带有力矩报警功能（缠布报警）、软启动功能和高、低速限制等功能。广泛的运用在染缸带布轮上面，受到了良好的较果。
一、 简介：
HDT-S-R/L-1-5-220滑差电机调速板的结构和接线方式比较特殊，与目前国内所生产的滑差电机调速器有所不同，它是采用敞开式、端子排接线方式进行制作和安装。
HDT-S-R/L— 1 -001

输出电压
生产批号
带力矩报警功能
带软启动功能
带输出速度高、低限功能
普通型
二、 特点：

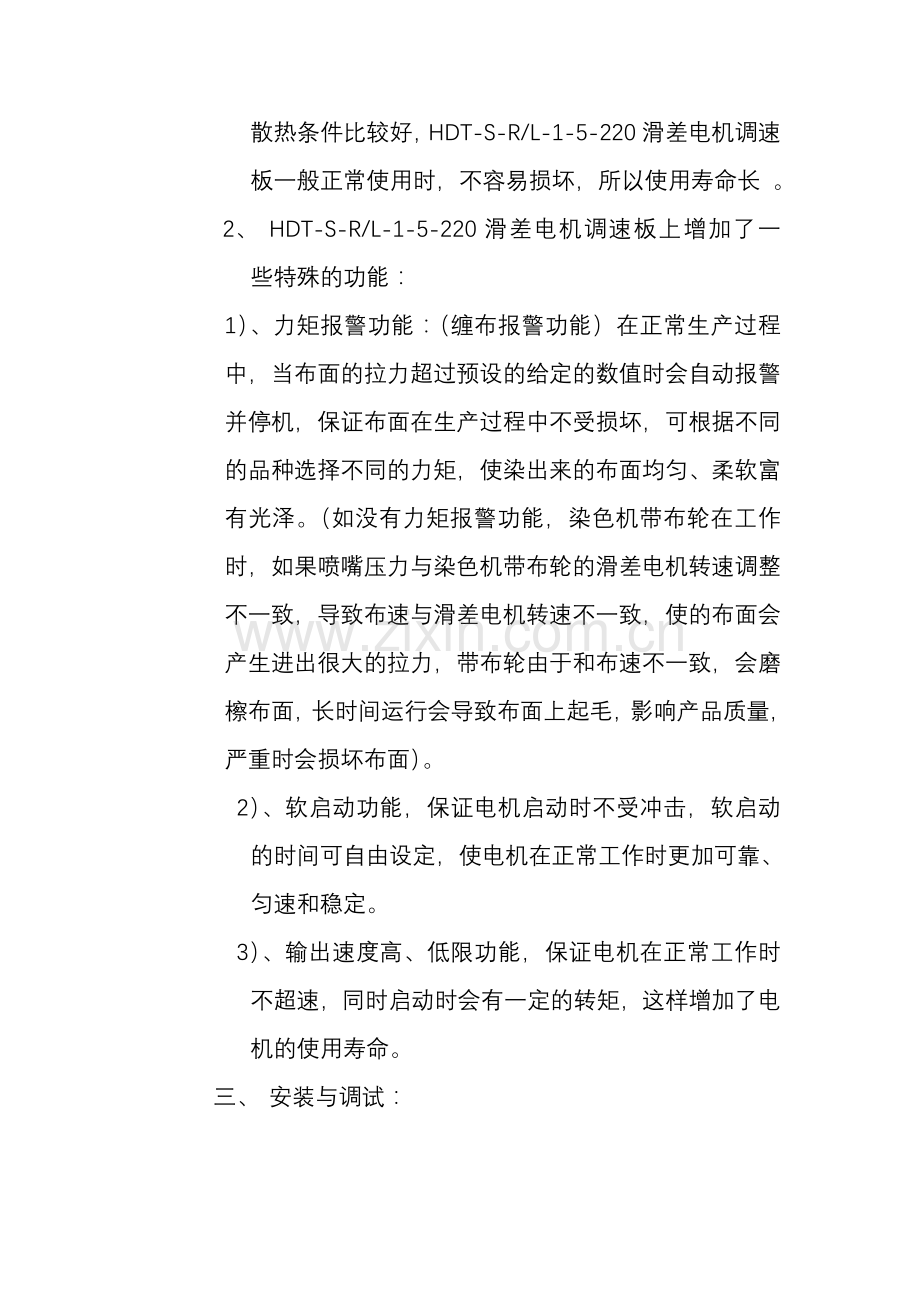

1、 安装方便和便于维修，同时因采用敞开式的结构，散热条件比较好，HDT-S-R/L-1-5-220滑差电机调速板一般正常使用时，不容易损坏，所以使用寿命长 。
2、 HDT-S-R/L-1-5-220滑差电机调速板上增加了一些特殊的功能：
1）、力矩报警功能：（缠布报警功能）在正常生产过程中，当布面的拉力超过预设的给定的数值时会自动报警并停机，保证布面在生产过程中不受损坏，可根据不同的品种选择不同的力矩，使染出来的布面均匀、柔软富有光泽。（如没有力矩报警功能，染色机带布轮在工作时，如果喷嘴压力与染色机带布轮的滑差电机转速调整不一致，导致布速与滑差电机转速不一致，使的布面会产生进出很大的拉力，带布轮由于和布速不一致，会磨檫布面，长时间运行会导致布面上起毛，影响产品质量，严重时会损坏布面）。
2）、软启动功能，保证电机启动时不受冲击，软启动的时间可自由设定，使电机在正常工作时更加可靠、匀速和稳定。
3）、输出速度高、低限功能，保证电机在正常工作时不超速，同时启动时会有一定的转矩，这样增加了电机的使用寿命。
三、 安装与调试：

SUYUANGONGSI

高、低限 速度反馈 软启动

力矩输出 带布轮开关 WR3

DX2

力矩旋扭

控制保护
20%—100% RD2

DX3
WR4 电源保护
RD1
R N W A G T 7 8 9
1
2
3
4
5
6
7
8
9
10
11
12
13

K1 A W K2
T2

WR1
WR2

高低

1 2 3 4 5

力矩报警装置
HDT-S-R/L-1-5-220

附件说明：
1、 进电源为交流220伏的电压，输入电压需经隔离变压器隔离，并受控于带布轮的运行（既带布轮启动时，滑差电机调速板调速板才能工作）。
2、 输出电压为直流电压0-90伏，输出电流为5A。
3、 给定电压的接电位器，电位器的型号为2.2K/2W。
4、 WR1为高、低限的整定电位器，调整电位器WR1测的7-9脚的输出电压为直流8伏即可，顺时针输出电压小，反之输出电压大。
5、 WR3为反馈的整定电位器，出厂前已调试好，一般用户无须调整。
6、 WR2为软启动的整定电位器，调整电位器WR2可顺时针延时时间长，反之延时时间短。
7、 WR4为力矩整定的电位器，调整电位器WR4顺时针输出力矩小，反之输出力矩大。（可根据不同的布种适当的调整WR4电位器，保证布速正常运转）。
