cero工程图标注-同轴度形位公差的标注.doc

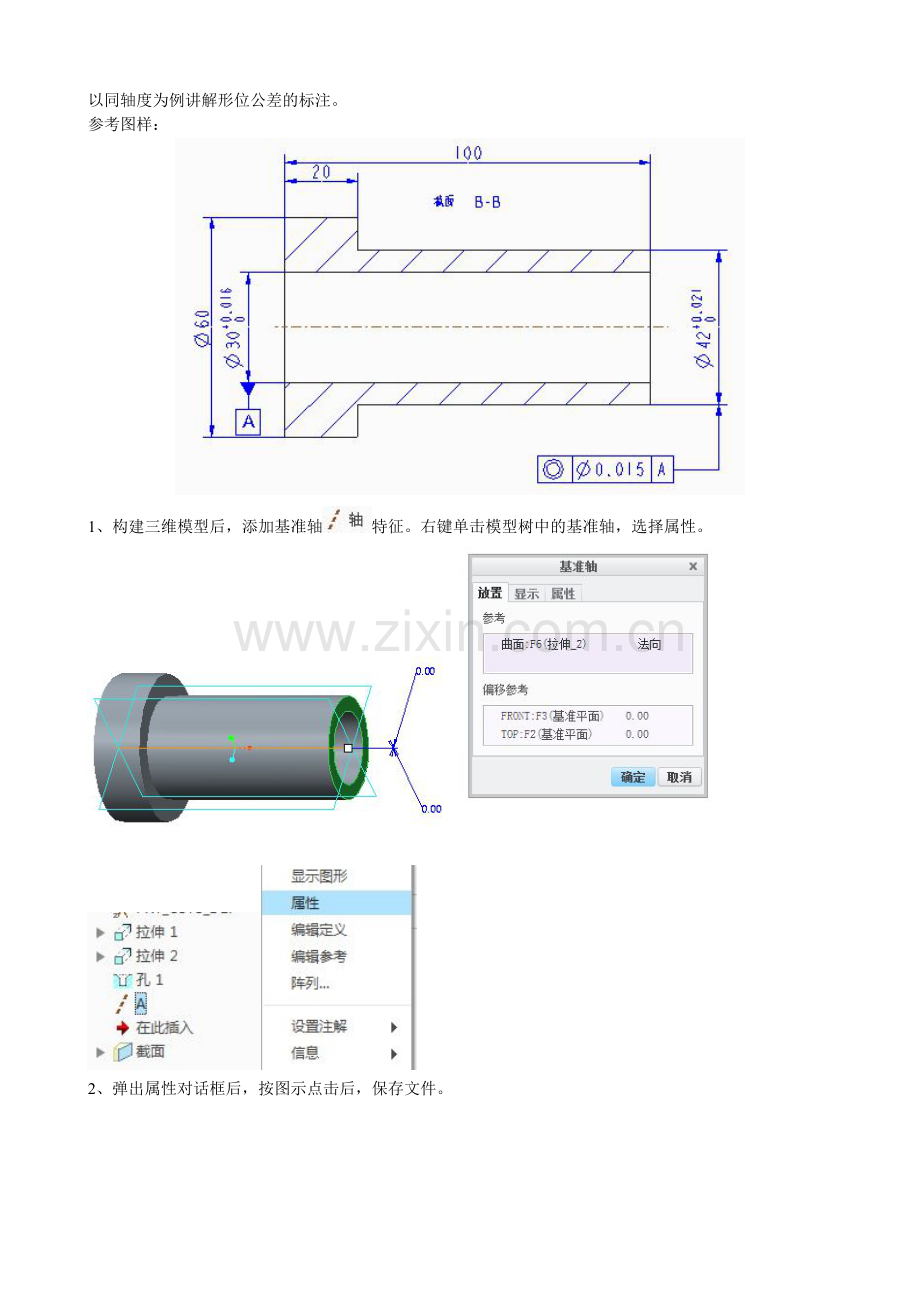

以同轴度为例讲解形位公差的标注。
参考图样：

1、构建三维模型后，添加基准轴特征。右键单击模型树中的基准轴，选择属性。

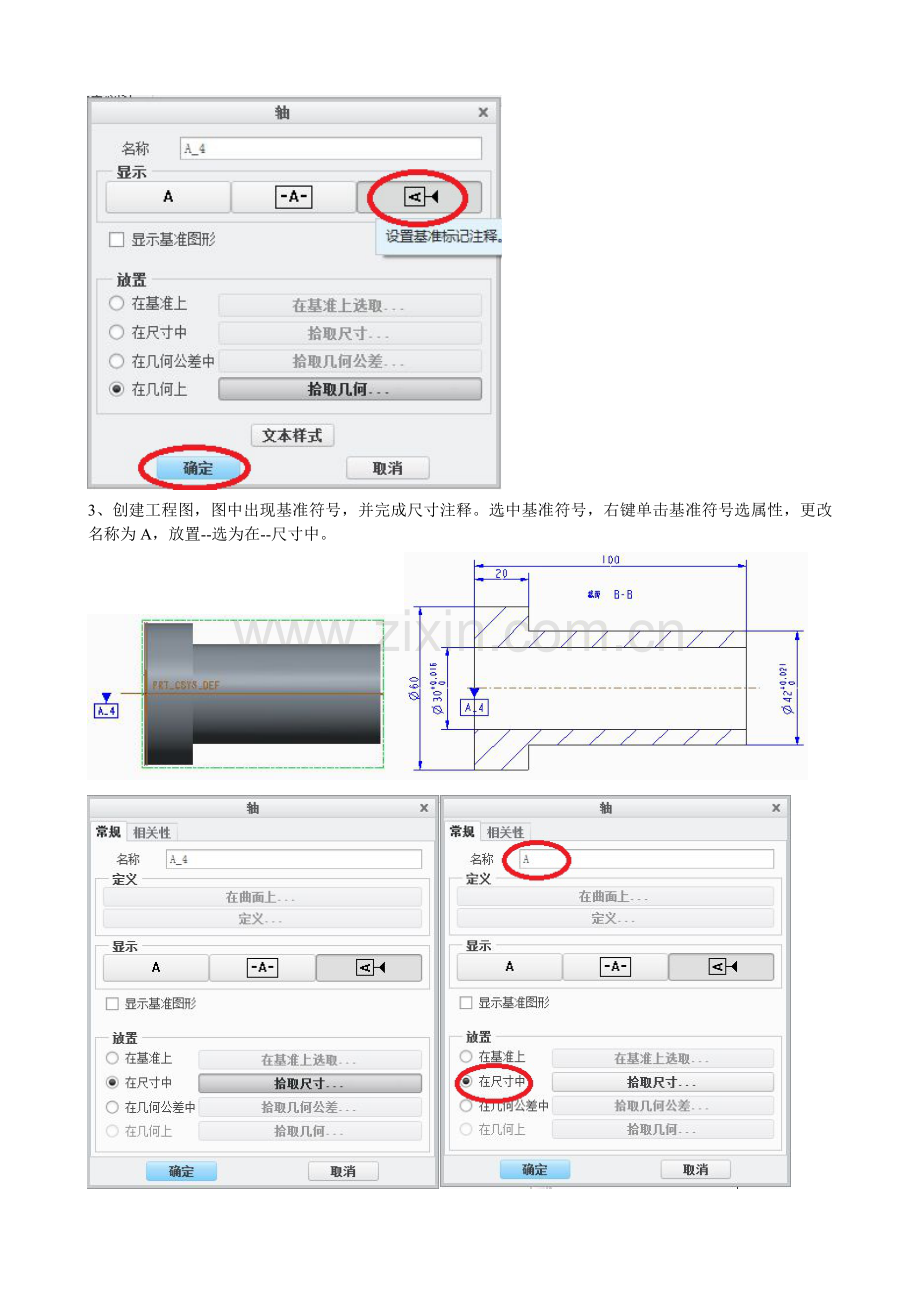

2、弹出属性对话框后，按图示点击后，保存文件。

3、创建工程图，图中出现基准符号，并完成尺寸注释。选中基准符号，右键单击基准符号选属性，更改名称为A，放置--选为在--尺寸中。

4、系统提示：“选择文本定位的尺寸”，左键点选图中尺寸，将基准位置进行调整，确定即可。

5、点选形位公差，选取同轴度符号。

6、参考类型选--轴，放置类型选—法向引线。

7、选取箭头形式，系统提示：选择多边，尺寸界线，基准点，多个轴线，曲线，顶点 或截面图元。选取尺寸界限的一边，在合适位置点击左键放置形位公差，如图。

8、选择基准参考、填写公差值、直径符号，确定。

9、调整形位公差的位置，结果如图。
