商住楼智能化系统总体技术方案
可视对讲、闭路监视系统

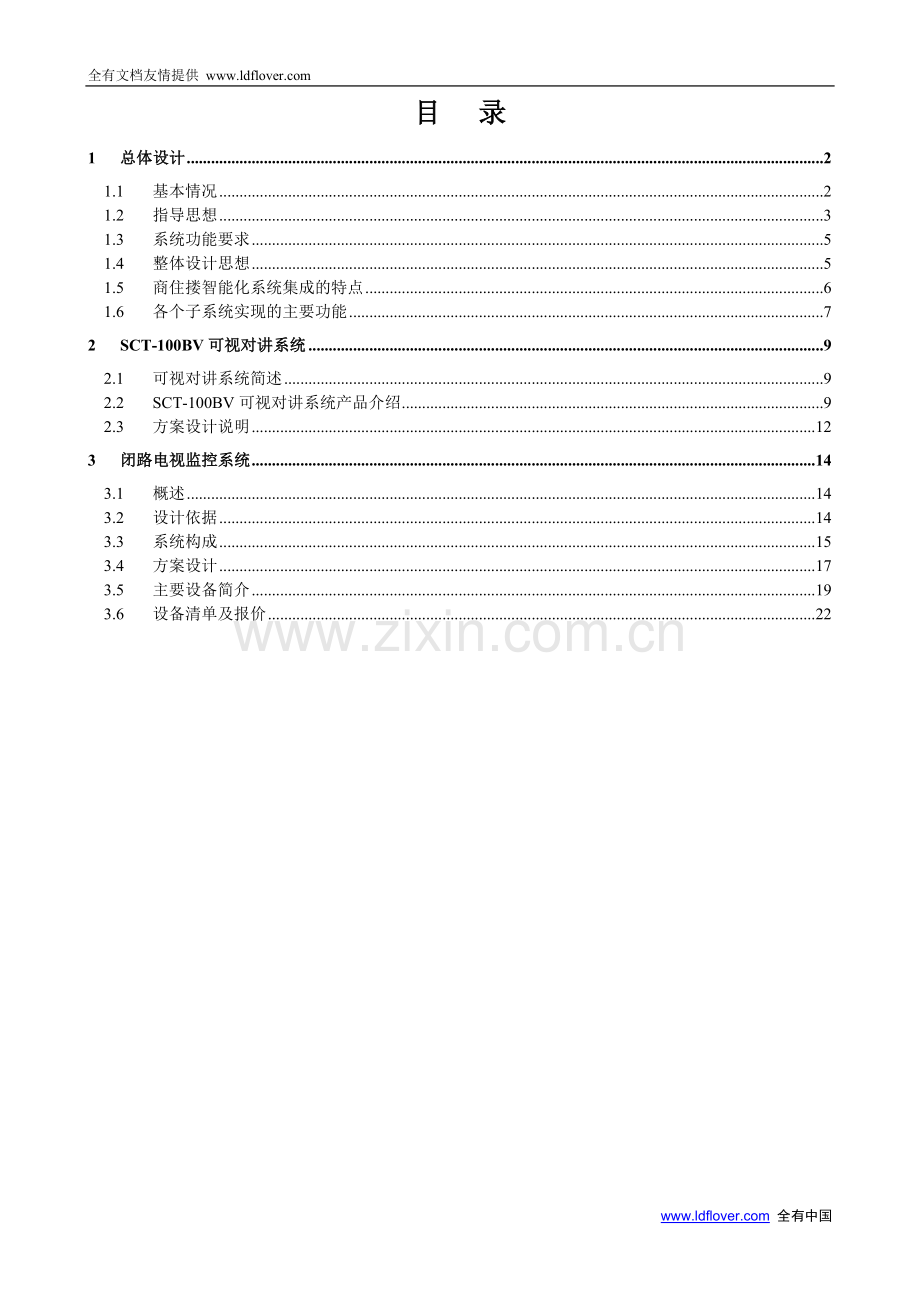

目 录
1 总体设计 2
1.1 基本情况 2
1.2 指导思想 3
1.3 系统功能要求 5
1.4 整体设计思想 5
1.5 商住搂智能化系统集成的特点 6
1.6 各个子系统实现的主要功能 7
2 SCT-100BV可视对讲系统 9
2.1 可视对讲系统简述 9
2.2 SCT-100BV可视对讲系统产品介绍 9
2.3 方案设计说明 12
3 闭路电视监控系统 14
3.1 概述 14
3.2 设计依据 14
3.3 系统构成 15
3.4 方案设计 17
3.5 主要设备简介 19
3.6 设备清单及报价 22

1 总体设计
1.1 基本情况
由XX房地产公司开发和广州市XX建筑设计公司设计的商住楼是一栋高层建筑，其智能化系统包括可视对讲系统和闭路电视系统。
我国从1997年开始制定“小康住宅电气设计（标准）导则”（讨论稿），规定了小康住宅小区电气设计的总体要求，即：
n 高度的安全性；
n 舒适的生活环境；
n 便利的通讯方式；
n 综合的信息服务；
n 家庭智能化系统。
同时也对小康住宅与小区建设在安防、家庭设备自动化和通讯网络的配置等提出了三级设计标准，即三星级（超前型），二星级（提高型）和一星级（普及型）。
住宅小区智能化的目的、目标，是结合国情，切合实际，在保持、保障已有住宅小区技术性能、使用功能、工程质量和综合效益充分发挥和改进完善的基础上，进一步拓展和增添新的智能化功能需求；同时，智能化还要有助于实现建筑智能化发展的新趋势、新要求。根据实际需求和可能，最大限度、最有效的满足使用功能，是划分和评定智能化水平的前提。针对住宅小区的使用功能，以安全、舒适、方便和效益等四个方面来具体归类，按照智能化程度不同具体划分等级。为了使不同类型、不同居住对象、不同建设标准的住宅小区，合理配置智能化系统建设，示范工程按其功能要求、技术含量、经济合理性等因素综合考虑，划分为：一星级（普及型）、二星级（提高型）、三星级（超前型）三种类型。
1.1.1 一星级
1.1.1.1 安全防范子系统
n 出入口管理及周界防越报警
n 闭路电视监控
n 对讲与防盗门控
n 住户报警
n 巡更管理
1.1.1.2 信息管理子系统
n 对安全防范系统实行监控
n 远程抄收与管理或IC卡
n 车辆出入与停车管理
n 供电设备、公共照明、电梯、供水等主要设备监控管理
n 紧急广播与背景音乐系统
n 物业管理计算机系统
1.1.1.3 信息网络子系统
n 为实现上述功能科学合理布线
n 每户不少于两对电话线和两个有线电视插座
n 建立有线电视网
1.1.2 二星级
二星级除应具备一星级的全部功能之外，同时在安全防范子系统和信息管理子系统的建设方面，其功能及技术水平应有大提升。信息传输通道应采用高速宽带数据网作为主干网。物业管理计算机系统应配置局部网络，并可供住户联网使用。
1.1.3 三星级
三星级应具备二星级的全部功能。其中信息传输通道应采用宽带光纤用户接入网作为主干网，实现交互式数字视频业务。三星级住宅小区智能化系统建设在可能条件下，应实施现代集成建造系统（HI-CIMS）技术，并把物业管理智能化系统建设纳入整个住宅小区建设中，作为HI-CIMS工程中的一个子系统。同时，HI-CIMS系统要考虑物业公司对其智能化系统管理的运行模式，使其实现先进性、可扩展性和科学管理。

1.2 指导思想
智能大厦或智能建筑物(Intelligent Building)是楼宇自动化系统 (BAS：Building Management Automation System)、通信自动化系统(CAS： Communication Automation System)和办公自动化系统(OAS：Office Automation System)三者的有机结合，其中建筑环境是智能大厦的支持平台。
智能建筑也被翻译为“聪明的建筑”，它并不是由各个弱电控制子系统堆叠而成的系统，而应该是基于统一的信息与功能管理平台形成的有机的智能综合管理系统，把个别自动化系统连接在单一平台上以发挥系统间的联动性与辅助决策功能。
据国外常规计算，智能建筑可以比常规建筑节能30％，并且使建筑系统平台增添了更加人性化、智能化的内容，使建筑由硬体建筑向更为体贴的个性化软体建筑结构发展。
软体建筑内涵包括三个方面：
Ø 建筑的人性化，即人文建筑。建筑形式与空间布局越来越与人的内在需求相融合，包括人性外化的审美需求与建筑空间布局适应人的私密性需求、生活与空间个性化需求。
Ø 建筑环境的柔化。包括建筑的风水形式、更为体贴的环境功能分区、环境的美化、和谐的柔质与硬质景观。
Ø 建筑的智能化。
随着Internet与Intranet技术的发展，基于以太网络技术的宽带接入已经逐渐成为智能建筑的骨干系统，突破 “信息孤岛”是智能建筑的典型特征之一。
智能住宅基于总线制的连接与智能联动管理组成智能大厦的基干；智能建筑基于总线制的智能联动管理组成智能小区系统。
住宅小区智能化是“为住宅小区的服务与管理提供高技术的智能化手段，以期实现快捷高效的超值服务与管理，提供安全舒适的家居环境”这是建设部住宅产业化办公室对住宅小区智能化作出的科学定义。
一个理想的住宅小区，除了要有合理的规划、优美的环境和配套的设施等“硬件”环境外，小区内在的“软件”环境也同样重要，即多样化的信息服务、安全舒适的居住环境、方便周到的物业管理和丰富多彩的社区文化。住宅小区智能化系统的设计正是为了满足人们日益增长的这一需求，综合应用各种现代技术，赋予住宅小区"智能化"，旨在改善住宅功能、优化居住环境、提高生活质量，使人们足不出户就能充分享受到现代文明带来的丰富多彩和舒适便利的生活。
为了实现以上目标，本设计遵循以下原则：
1、以人为本
"人"是住宅小区的主体，系统设计应紧紧围绕着人们的实际需求，以实用、简便、经济、安全为原则，同时兼顾各种不同层次、不同年龄用户的需要，满足"居住"这一特定使用功能。在广州星河湾弱电系统设计中，对讲系统与三防系统不仅实现一般的可视对讲功能，而且实现了防盗、防燃气泄露与求助、紧急报警功能。当住户家发生任何紧急情况时，均可向物业管理中心发出报警信息，物业管理中心可以在最短时间内到达现场进行警情处理；当用户需要帮助时，可以随时向管理中心求助，比如疾病求助、维修求助等，使物业管理与用户实现充分交流，实时响应，体现人性化的、个性化的设计理念。
2、适用性
当今科技发展迅速，可应用于住宅小区的技术和产品层出不穷，设计选用的系统和新产品都应能使用户得到实实在在的受益，满足近期使用和远期发展的需要。在多种实现途径中，选择最经济可行的途径。
3、可行性
以现有成熟的系统和新产品为对像设计，同时还考虑周边信息通信环境的现状和技术发展的趋势，并考虑行政主管部门归口管理的要求，使设计的方案现实可行。
4、先进性
系统的设计和新产品的选用在投入使用时应具有一定的技术先进性，但不盲目追求尚不成熟的新技术或不实用的新功能，以充分保护业主的投资。
5、可靠性
系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能。
6、标准化、开放性
标准化、开放性是信息技术发展的必然趋势，在可能的备件下，设计中采用的技术和新产品都尽可能是标准化、良好开放性的，并遵循国际上通行的通信协议。应用软件要用已商品化的通用软件，以减少二次开发的工作量和利于日后的使用维护。
7、可扩充性
系统设计中应考虑今后技术的发展和使用的需要，具有更新、扩充和升级的可能。
8、方便易用性
小区智能化系统是面向各种文化层次包括老人和孩子使用的系统，系统及功能的配置以能给用户提供安全、方便、快捷、舒适为准则，其操作应简便易学，凡可能给用户带来不便或操作复杂的主功能不予采用。
1.3 系统功能要求
商住楼系统工程包括楼宇可视对讲系统、闭路电视监控系统、周界防范系统、公共广播及背景音乐系统。
1.4 整体设计思想
商住楼智能化系统集成是赋予智能住宅真正达到为住户提供安全、舒适、便捷的服务，提供先进的通信、信息服务，为物业管理提供先进、科学的综合管理机制。
下面是我们对该智能化工程的各子系统总体设计：
一、可视对讲系统
选用彩色可视对讲系统，利用对讲的联网系统进行统一管理。
对讲系统采用二级联防方式。首先在大门口通过围墙机对于访问用户进行呼叫，获得许可后通知保安放行；到单元门对于被访问用户进行再次呼叫，获得许可后由被访问用户按开门纽开门；到用户门口再按门铃获准进入。
门口机设置为：共3台，根据要求放在搂的西入口处。
在每个单元（即塔楼）住户大堂入口处设置单元对讲门口机预留线路共3处。
根据小区设计图纸中的楼宇分布及相关户型状况进行分析，所涉及到420户，3个单元。
二、闭路电视监控系统
我们对于商住搂监控系统的的整体思路是：在3个住户大堂和6个电梯轿箱内安装了摄像机，可以进行24小时全天录像，为某些突发事件准备充分的证据。
所有的视频报警信号都进入数字硬盘录像主机当中，由管理中心进行统一管理的。
1.5 商住搂智能化系统集成的特点
n 一个中心——住宅小区物业管理中心
小区所有的信息服务和物业管理都集中在住宅小区物业管理中心，方便快捷。所有数据得以都保存为管理人员以及用户提供各种查询视图。
n 模块化设计
在建设是可分步骤、分阶段实施，能按照不同用户的实际需求对系统的功能模块进行取舍。
我们在对商住搂智能化系统集成总体设计中遵循了如下原则：
开放性：系统集成主要解决不同系统和产品间接口和协议的标准化，他应当提供标准的数据通信接口，界面接口软件、应用软件、网络接口。
模块化：系统中的应用软件、控制软件、硬件设备，需要严格按照模块化结构方式配置，以总平台到各分平台的物理流程模式，以主系统的通用性和可替换性。满足工程分步实施的要求，方便软硬件配置的逐步增加、更改及扩充。
互联性：其主要体现在各种传输媒体和综合布线系统，各中网络设备及网络互联设备的配置、各种机电设备、语音、视频设备和各种控制设备的配置。
可管理性：选择合适的网络管理系统，保证网络系统的高效、安全、可靠运行。对此，网络管理就要求：能同时支持网络监视和控制，能监控到网络主要设备；以尽可能小的系统开销来管理尽可能大的范围；要执行管理标准化。
先进性（可扩展性）：在漫主现有需求的基础上，要考虑信息的发展，系统要求用于技术发展潮流相吻合的产品，建立一个可扩展的平台，保持前期工程和后续技术的衔接，使系统具有先进性和可延续性。
经济性：从系统总体目标和业主需要出发，要求设计和经过充分论证，选择合适的产品来满足用户的需求，确保使用性和技术上的可行性，优化设计，尽可能的降低成本。
高效性：这是系统性能指标，包括：系统响应时间与控制能力。信号的传输速率及带宽、服务器对数据库响应（请求）能力、网络吞吐能力。
可靠性：提供一个可靠和容错性极高的系统，使系统能不间断正常运行。以确保系统在发生任何故障和突发性事件时，系统仍能正常运行。
安全性：在保证数据的安全性的前提瞎，不仅要求实现严格的网络登记操作权力和不同对象的查询范围，还应通过防火墙实现网络的安全性，防止非善意访问和恶意破坏网络。
1.6 各个子系统实现的主要功能
1.6.1 可视对讲系统
n 可视对讲系统的设备组成
该系统的主要设备包括黑白可视管理员总机、可视门口机、黑白可视室内机及电控门锁等。
n 可视对讲系统的主要功能
Ø 可实现访客、住户与管理中心之间的呼叫、可视对讲。
Ø 住户和管理员可对单元大门进行遥控开门。
Ø 门口机内置红外摄像头，无论白天黑夜均可摄取清晰图像，键盘具夜光装置，夜晚可方便操作。
Ø 门口机使用带门禁功能，住户可用有效感应卡在门口机晃一下，即可打开电控锁。
Ø 室内机可具有防火灾，防盗报警功能，使可视对讲和防盗功能合二为一，而无需增加布线。
Ø 系统采用总线制布线，方便安装与施工。
1.6.2 闭路电视监控系统
n 工程范围
在小区的单元大堂、电梯间安置摄像机。
n 功能要求
对布防现场全天候24小时的多种形式的电视监控。
采用技术先进的集成度高的DVR6016系列计算机数字压缩安防监控系统。系统应具有：高性能的图像监视和录像，与使用环境匹配程度高，安装和操作简单方便，可扩展性和较大的容量，升级方便，具有多功能的联动性开关。
2 SCT-100BV可视对讲系统
2.1 可视对讲系统简述
在商住搂的西入口处把安装了所有单元的带有摄像头的访客对讲门口主机，提供给各单元的住户使用，住户室内安装带监视器功能的用户室内分机，令用户能够清楚的识别来访者，管理中心设对讲管理中心机，用户可以和管理中心进行通话，方便用户使用及物业公司集中管理。
楼门平时总处于闭锁状态，避免非本楼人员在未经允许的情况下进入楼内，本楼内的住户可以用钥匙自由的出人大楼。当有客人来访时, 客人需在楼门外的安全对讲主机键盘上按出欲访住户的房间号，呼救欲访住户的安全对讲分机。被访住户的主人通过安全对讲设备与来访者进行双向通话或可视通话，通过来访者的声音或图像确认来访者的身份。确认可以允许来访者进入后，住户的主人利用安全对讲分机上的开锁按键，控制大楼人口门上的电控门锁打开，来访客人方可进入楼内。来访客人进入楼后，楼门自动闭锁。
住宅小区物业管理的安全保卫部门通过小区安全对讲管理主机，可以对小区内各住宅楼安全对讲系统的工作情况进行监视。如有住宅楼人口门被非法打开、安全对讲主机或线路出现故障，小区安全对讲管理主机会发出报警信号、显示出报警的内容及地点。小区物业管理部门与住户和住户与住户之间可以用该系统相互进行通话，如物业部门通知住户交各种费用、住户通知物业管理部门对住宅设施进行维修、住户在紧急情况下向小区的管理人员或邻里报警求救等。
2.2 SCT-100BV可视对讲系统产品介绍
2.2.1 产品简介
深圳市正星特科技有限公司开发的SCT-100BV可视对讲系统，为现代化的住宅小区提供了可视对讲的解决方案。针对国内现代化智能小区的特点，结合中国人自己的使用习惯和实际的应用需要而设计。
该产品具有以下特点：
l 数据传输可靠，误码率低。由于ST-100BV的数据调制到20kHz的超声波范围，数据可传距离远，抗干扰能力强。

l 传输线少，节省成本。ST-100BV的话音、数据采用同一条线传输，降低了系统造价及日后的维护成本。

l 图像清晰稳定：由于ST-100BV的视频分配器采用推挽式交流负反馈放大器，使视频信号在放大分配过程中的失真大大减少。
2.2.2 系统功能
n 可视对讲 当门口机和某一室内机接通时，可进行双向通话及室内对门口的单向可视
n 开锁 室内的人按"开锁"键可遥控开启门口电控锁；住户在门口可用密码，也可使用“一卡通”开锁。
n 监视 当室内机空闲时，按"监视"键可监视门口机摄像范围图像，并可通话，开锁。
n 呼叫 住户按"呼叫"键可呼叫管理中心，管理中心也可呼叫某住户。
n 限时通话 任何双方的通话时间均限定为2分钟。
n 严格保密功能 任何双方进行通话时，第三方均无法窃听。
n 二次门铃功能（可选） 即住户家门口安装呼叫按钮，来访者到达住户门外时，按此按钮，住户室内机响铃，主人打开房门迎接来访者
2.2.3 系统原理和组成
ST-100BV可视对讲系统由门口机ST-100BV-G、室内机ST-100BV-R、中心机ST-100BV-C、视频分配器ST-100BV-V8和电源分配器ST-100-P8五个部分组成：
n 门口机ST-100BV-G:？？？

门口机是指安装在每一栋楼的大门上，可以完成呼叫房号、密码开锁、摄入图像、两方通话等功能的设备。
工作原理：摄像头摄入的图像和麦克风传入的声音或被叫房号等数据经放大，调制通过下行通道送到室内机，同时处理从室内机上行的信
号，还原为声音或数据。

n 室内机ST-100BV-R???：

室内机是指安装在户内，可以完成监视、呼叫管理中心、开锁、两方通话等功能的设备。
工作原理：是将门口机传送来的图像和声音或数据经处理后，并且将图像显示在显像管上，声音送往听筒。同时将上行的声音和数据放大和调制后。送到上行通道。"监视"键用于监视门口状态。"开锁"键用于通话时遥控打开门口电磁锁。"呼叫"键用于呼叫管理中心。"工作灯"常亮表示信道被占用。"绿灯"为电源指示灯。用户在红灯灭时才能使用室内机。
n 管理中心机ST-100BV-C???：
中心管理机安装在管理中心，可以完成用户、中心双方的互相呼叫、通话功能，设备的规格见附录三，管理中心机原理与门口机相同。
n 视频分配器ST-100BV-P8：
视频分配器ST-100BV-V8安装在铁箱中，铁箱可挂墙或预埋（推荐预埋方式），将视频信号放大分配并将音频和电源转接后，再送往室内机ST-100BV-R。每台ST-100BV-P8有八路视频输出，最多供八台室内机使用。
n 电源分配器ST-100-P4
安装在竖井中，为室内机ST-100BV-R、门口机ST-100BV-G、中心机ST-100BV-C提供12V电源。
"IN"为视频信号输入端。
"OUT"为视频信号送往其它楼层的输出端。
"CH1~CH8"为视频信号送往用户的输出端。
"GATE T IN"，"GATE R OUT"为门口机发送线和接收线的接线端子。
"GATE T OUT"，"GATE R OUT" 为门口机发送线和接收线送往其它楼层的接线端子。
"ROOM T"， "ROOM R"为室内机的发送线和接收线的接线端子。
"12V"，"GND"为电源接线端子。
若"OUT"端子空置，应将"J1"用短路器短路。

2.2.4 可视对讲系统网络结构：（见下页）

2.3 方案设计说明
根据招标方要求，及我公司推荐，选用基于专线网络的SCT-100BV可视对讲系统
2.3.1 设计原则
l 从实际需求出发，尽可能的使系统的结构简单、可靠稳定
l 可视对讲系统符合我国相关的国家标准
l 可视对讲系统使用的部件应该尽量采用标准的部件，便于系统的维护和检修
2.3.2 方案概述
甲方每单元门口处各安装一台门口机，用来确定来访者的身份；在管理中心安装一台管理中心机，用户和管理中心之间能够互相呼叫通话，方便管理。
l 管理中心
在管理中心安装一台SCT-100BV可视对讲中心机，及安装一部计算机，并运行相应软件。该中心对整个小区室内机、门口机等设备进行管理。管理中心机需使用一个电源分配器。
l 用户室内
在每个用户住宅安装一个用户室内机。完成可视对讲、开锁、安防报警等功能　
l 楼栋单元门口
在每单元门口处安装一台门口机，完成用户确认来访者进入该楼层的门口，带有开锁功能。并且该楼层用户、管理中心可以监测该门口的情况。
2.3.3 系统配置
详报价清单。
3 闭路电视监控系统
3.1 概述
闭路电视监控系统(CCTV)是安全技术防范体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统，同时也是现代管理，监测，控制的重要手段之一。它可以通过摄像机及其辅助设备（如镜头、云台等）直接观看被监视场所的实际情况，并把所拍摄的图像用录像，多媒体等技术记录下来，同时，电视监控系统还可以与防盗报警系统等其它安全技术防范体系联动运行，使其防范能力更加强大。由于它在人们无法直接观察的场合，可以实时、形象、真实地反映被监视对象的画面，获取的信息量大，一目了然，判断事件正确，因此成为报警复核、动态监控、过程控制和信息记录的有效方法，在包括智能建筑、智能化住宅小区等领域被广泛应用。
在重要部位和场所安装摄像机，为保安人员提供了电子眼睛可以在控制室直接监视建筑物的内外情况。
3.2 设计依据
GB/T50314-2000《智能建筑设计标准》
JGJ/TL6-92《民用建筑电气设计规范》
GB50198-94《民用闭路监视电视系统工程技术规范》
GA26-92《军工产品储存风险等级和安全防护级别的规定》
GA27-92《文物系统博物馆风险等级和安全防护级别的规定》
GA28-92《货币印制企业风险等级和安全防护级别的规定》
GA38-92《银行营业场所风险等级和安全防护级别的规定》
GA/T70-94《安全防范工程费用概预算编制办法》
GA/74-94《安全防范系统通用图形符号》
GA/T75-94《安全防范工程程序与要求》
GB/T16571-96《文物系统博物馆安全防范工程设计规范》
GB/T16676-96《银行营业场所安全防范工程设汁规范》
甲方所提供的设计院相关专业图纸及设计要求

3.3 系统构成
按照组成结构和功能闭路电视监控系统可分为：摄像、传输、控制和显示与记录四部分。
3.3.1 摄像机
摄像机是监视系统的重要部件。而大量采用电荷稠合式CCD(charge coupled device)摄像机。摄像机色彩有黑白与彩色之分。根据用途和经济状况选取其一。摄像机的靶面大小用1/3、1/2、2/3寸来表示。
摄像机有PAL、NTSCK和SECAM三大制式，我国选用PAL制式。我们在选取摄像机时，还需考虑整个系统的环境及照度要求，如需要可选取红外灯饰。
3.3.2 镜头
设计中镜头的选择同摄像机的选择是同等重要的。选择镜头的依据是观察的视野和亮度变化的范围,同时兼顾CCD摄像机的尺寸，它们之间的关系是：视野决定用定焦距还是变焦距的镜头，定焦距取多大焦距，变焦距选择什么范围，亮度的变化决定是否使用自动光圈镜头。
Ø 清晰度
是镜头的重要指标。想成像清晰，则分辨率要高，即在单位长度上能分辨的黑白条纹数大，我们在此系统的设计中则是严格按照这一要求来选择镜头的。
一般用公式求得：N=180/h
N----镜头分辨率（对线/厘米）
h----画幅格式的高度（厘米）
通常1/2"画幅4.8x6.4（mm2）N=38对线/mm h=4.8mm
1/3"画幅3.6x4.8（mm2）N=50对线/mm h=3.6mm
Ø 镜头的尺寸
目前有1、2/3、1/2、1/3和1/4寸等。一般镜头与摄像机同尺寸或镜头尺寸大于摄像机尺寸。
Ø 焦距
镜头的焦距和摄像机靶面大小决定了视角。靶面（摄像机靶面）一定，焦距短，则视野大，焦距大，则视野小。用w、h分别表示CCD靶面的宽度、高度，f为镜头的焦距,那么可求得视角值。
Qh=2tan-l(w/2f)(0)水平视角
Qv=2tan-l(h/2f)(0)垂直视角
Ø 光通量F
光通量指示光线入镜头的多少，是焦距与通光孔径的比值F=f/φF光通量（无量纲）；f——焦距(mm)；φ——通光孔径（mm），镜头规格中常标注最大F值，如6m m/F1.4，此镜头通光孔径为4.29mm。光线变化较大场合（如室外）需自动光圈镜头。
总之影响摄像效果的有六大因素：被摄物尺寸、被摄物细尺寸、被摄物与摄像机镜头的距离、摄像镜头的焦距、光学接收器的尺寸(靶尺寸)、镜头及摄像系统的分辨率。在本次设计中我们都进行了综合考虑。
3.3.3 信号传输
Ø 视频信号的传输
传输方式有一般同轴电缆、平衡对电缆、电缆电视同轴电缆、光缆、电话线等，目前常用的为SYV75-5同轴电缆传输方式。
Ø 控制信号的传输
控制中心要对现场的设备进行控制，一般都通过设备解调器进行。常用的控制方式有：通信编码的控制方式和同轴视控。前者是把控制信号串行编码：用单根线路传送多路控制信号。其控制距离可达1km，如中间加放大处理，可达10km以上，如利用光缆，则距离会更远。后种方式即同轴视频控制方式，这种方式是视频和控制信号复用一条同轴电缆。此种方式也有二种办法。其一：是把控制信号调制在与视频信号(50Hz～4MHz)不同的主页率范围，然后与视频信号复合在一起传输，到现场再把它们分解开(解调)。其二：是利用视频信号场消隐期间传送控制信号。目前使用第一种。
3.3.4 控制
控制系统是监控系统的核心，完成信号处理、切换、控制、编程等，实现系统功能，主要由矩阵切换控制主机、控制键盘、多媒体监控系统等构成。
3.3.5 显示与记录
此类设备包括监视器、数字硬盘录像机及视频处理设备，这些设备都安装于控制室内。目前监视系统专用数字硬盘录像机可以根据不同的硬盘容量来控制录像时间的长短，一般最长时间可以保存3个月。除了长时间录像方式外，数字硬盘录像机还可以根据用户的需求定时录像，而且还可根据监视区域的重点与否采取实时或非实时录像方式。
3.4 方案设计
3.4.1 概述
革新路商住楼由三座高层组成，根据甲方的要求，在6个电梯轿厢内和2个住户大堂设置黑白摄像机，并留有适当裕量，本着先进、合理、可靠实用、高性价比、操作维护方便、可升级扩展的原则进行设计选型。
3.4.2 系统原理框图

3.4.3 设计说明
3.4.3.1 摄像
n 电梯轿厢
共有6部电梯，每部电梯轿厢内安装1台ST-BC3142黑白半球形摄像机，使保安管理人员可观察到电梯内发生的情况，以防意外发生。施工安装时特别注意，摄像机连接线缆与电梯随行电缆应绑扎固定牢靠，摄像机电源、视频输出端子也应做固定处理，以防由于电梯运行时的震动导致松脱，影响正常使用。
n 住户大堂
住户大堂内安装2台YK-3443-VF3黑白半球形高解析度摄像机，对人员出入情况进行监视。
3.4.3.2 传输
采用SYV75-5同轴电缆进行视频信号的传输，传输距离在300米以内，无需设置视频放大器。
3.4.3.3 控制、显示与保存
采用上海皓维ST-DVRC312(MPEG-4)数字硬盘录像监控主机作为系统控制中心，ST-DVRC312(MPEG-4)数字硬盘录像监控主机集成了矩阵主机、多画面处理器及录像机的功能，数字化处理，方便联网，可以对云台、镜头进行全方位的实时控制，多画面的显示，并可以做到12路全实时监视及300帧可分配的录像资源，为未来扩展提供了接口，压缩存贮采用业界领先的Mpeg4动态智能格式，在达到VCD的音视频效果的前提下，占用的存贮空间仅占常规格式的1/3，大大节省了硬盘空间，配以2块120G硬盘可连续保存10天以上的图像，可供事后分析调查。
n 监控室
由于监控室位置甲方未指明，暂时按照甲方提供图纸消防控制中心考虑，建议铺设静电底板，同时用户需提供空调恒温系统，用此对监控室的温度进行恒温调节，同时要注意监控室内的湿度，在监控室的四周应安置排风系统。
监控室内要求设备布局合理，光线适度，接线整洁，便于工作，便于维修。
3.4.3.4 系统供电与接地
系统配备山特1KVA不间断电源，前端设备由控制室集中供电。
系统接地母线采用铜芯导线，当系统采用单独接地时，接地电阻不得大于4欧姆；当采用联合接地时，其接地电阻不得大于1欧姆，在每层的弱电井内甲方应留有接地端子，在系统监控中心也应留有接地端子，用16mm2铜芯绝缘导线由控制室引入接地。
3.4.4 系统功能与特点
n 显示部分
实时监视、录像回放均可以多画面形式显示在一台显示器上
具有时间、日期摄像机标题的迭加功能。
n 记录部分
MPEG4压缩方式，实时记录速度达25帧/秒/路，记录连续性强。
录像帧率可调，可选择实时、定时、报警事件、运动检测等录像方式。
多工操作，支持边录边回放。
配置2块120G硬盘可满足10天以上不间断记录。
n 控制部分
遥控前端云台、镜头，可实现对监视目标特写的功能。
可对系统进行编程。
n 系统的扩展性
系统扩展性非常灵活、方便，只需将在原有基础上增加设备、模块联接即可实现，成为一个系统，为今后系统的扩充提供了技术保证。
3.5 主要设备简介
3.5.1 BC6030H黑白半球摄像机
型 号

BC6030H
描 述
黑白半球摄像机（大镜头）
特 点
信噪比>48dB
带背光补偿
自动快门（1/00000 ~ 1/50秒）
12V DC / 24V AC
可做成NTSC制式
两种安装方式
规 格
成像器件
1/3" 索尼黑白 CCD
型号系统
CCIR/EIA
象素
PAL: 752*582 ANTSC: 768*494
水平解析度
570 线
最低照度
0.1 Lux / F1.2
视频输出
BNC型: 1.0V(p-p)/75 Ohm
信噪比
> 48 dB
背光补偿
开
电子快门
自动
尺寸（长*宽*高）
140 * 100 (mm)

3.5.2 ST-BC3142黑白半球摄像机
型号
ST-BC3142
摄像器件
500H×582Vpix
扫描
2:1隔行扫描
分辨率
450线
视频输出
1Vp-p、75 Ω/BNC接口
信噪比
>48dB(AGC OFF)
电子快门
1/120秒
最低照度
F2.0时0.05Lux
AGC增益控制
>=18dB
底盘旋转角度
360°
倾斜范围
90°
镜头
可选4mm、6mm、8mm、12mm
环境温度
-10°C-50°C
环境湿度
小于90%
电源
DC12V 200mA
重量
约140g

3.5.3 ST-DVRC312（MPEG4）硬盘录像监控主机
系统简介
本设备集成了多画面处理显示、视频运动检测、图像压缩编码/恢复解码、数字录像/即时回放、影像资料管理、资料备份/还原等多种功能，可满足现代安防的全面功能要求；全中文界面菜单设置和多功能操作(监视显示、录像存盘、搜索回放、影像备份、网络传输同步进行)使操作十分简便；采用MPEG-4压缩技术和运动检测技术，降低图像的平均帧数据量，节省了硬盘容量；智能搜索功能使重放事件图像变得十分简单快捷，大大缩短了搜寻时间；可彻底取代传统模拟监控系统中的多画面处理器、长时间录像机(录像带）、视频移动报警器、视频打印机等设备，而且操作简单、稳定可靠、使用寿命长、系统造价及长期管理、维护费用低，是目前业界的数字化监控设备，代表着数字化安防技术发展的方向。
系统功能
图像监视：多画面显示/循环切换显示，实时显示图像，叠加时间、任意字符。
云台、镜头控制：实时控制云台/镜头解码器。
高速球型摄像机控制；可预置点设置及巡航设置。
运动检测：跟踪视频图像的变化，报警录像。
录像模式设置：全速实时录像、定时录像、事件录像。
实时录像：所有通道并行全帧速录像（PAL25FPS/NTSC30FPS）或选择通道，改变帧率（1-25帧）录像。
智能搜索：通过时间日期、摄像点快速搜索定位视频剪辑。
回放操作：播放、暂停、快进、快倒、开始、结尾、逐帧。
快照和打印：单帧记录打印。
永久存储：数字录像存储，长期保存，频繁回放，图像始终如一。
容量自动检测：软件检测硬盘容量，直观显示可用硬盘空间。
海量备份：支持DVD/RAM、CD-RW、DAT等存储设备进行录像备份。
多功操作：支持边录边监视，边录边回放。
安全访问：完备系统访问安全措施。
技术参数：
存储：最多可扩至四个硬盘（即一块IDE卡可再增加四个硬盘）。可外接CD-RW、DAT、DVD-RAM等备份设备（选购）。
录像像素：352×288
显示像素：704×576
压缩方式：MPEG-4
供电电源：AC220V±10% 50HZ
视频输入信号：1VP-P(75W);
视频输出信号：1VP-P(75W);
音频输入电平：-10dB(600W);
音频输出功率：（8W）；
通信方式：RS-232通信（可选择协议）
工作温度：0°C~+30°C；
环境温度：-10°C~+50°C；
湿度：﹤90%；
3.6 设备清单及报价
见附表
