国电泰州电厂SIS实施方案

国电泰州发电厂二期工程2×1000MW机组厂级信息监控系统（SIS）

实施方案

北京华电天仁电力控制技术有限公司
2015 年 5月

6

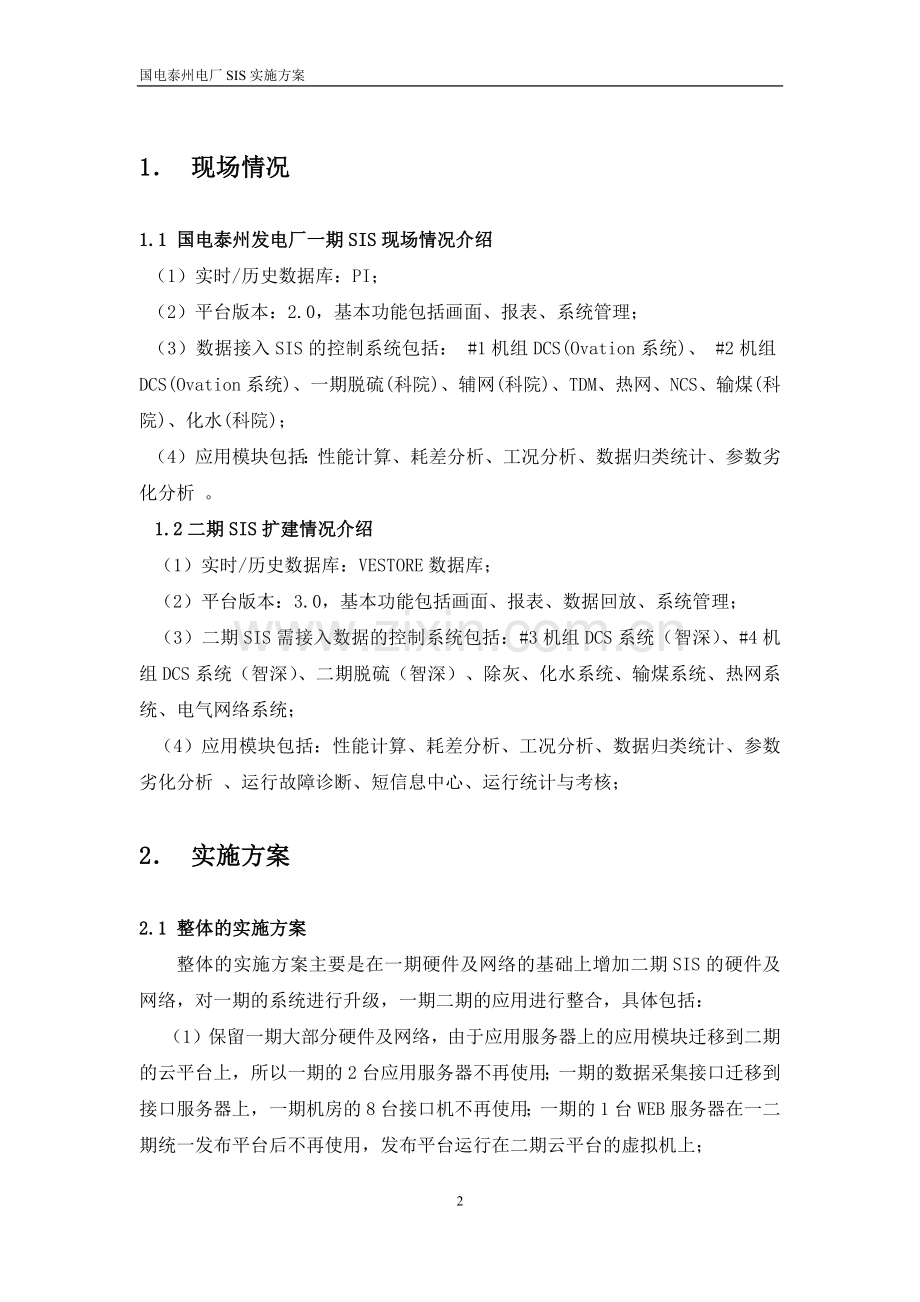

1． 现场情况
1.1 国电泰州发电厂一期SIS现场情况介绍
（1）实时/历史数据库：PI；
（2）平台版本：2.0，基本功能包括画面、报表、系统管理；
（3）数据接入SIS的控制系统包括： #1机组DCS(Ovation系统)、 #2机组DCS(Ovation系统)、一期脱硫(科院)、辅网(科院)、TDM、热网、NCS、输煤(科院)、化水(科院)；
（4）应用模块包括：性能计算、耗差分析、工况分析、数据归类统计、参数劣化分析 。
1.2二期SIS扩建情况介绍
（1）实时/历史数据库：VESTORE数据库；
（2）平台版本：3.0，基本功能包括画面、报表、数据回放、系统管理；
（3）二期SIS需接入数据的控制系统包括：#3机组DCS系统（智深）、#4机组DCS系统（智深）、二期脱硫（智深）、除灰、化水系统、输煤系统、热网系统、电气网络系统；
（4）应用模块包括：性能计算、耗差分析、工况分析、数据归类统计、参数劣化分析 、运行故障诊断、短信息中心、运行统计与考核；
2． 实施方案
2.1 整体的实施方案
整体的实施方案主要是在一期硬件及网络的基础上增加二期SIS的硬件及网络，对一期的系统进行升级，一期二期的应用进行整合，具体包括：
（1）保留一期大部分硬件及网络，由于应用服务器上的应用模块迁移到二期的云平台上，所以一期的2台应用服务器不再使用；一期的数据采集接口迁移到接口服务器上，一期机房的8台接口机不再使用；一期的1台WEB服务器在一二期统一发布平台后不再使用，发布平台运行在二期云平台的虚拟机上；
（2）保留一期PI数据库；
（3）对一期的发布平台进行升级，由2.0平台升级到3.0，一期、二期使用统一的平台进行登录；
（4）对一期的计算平台进行升级，由2.0平台升级到3.0，一期、二期的性能计算及耗差分析使用统一的计算平台；
（5）对一期、二期的SIS系统的应用模块进行融合，需要整合的应用包括：画面、报表、性能计算、耗差分析、工况分析、数据归类统计、参数劣化分析。二期新增加的应用包括：运行故障诊断、短信息中心、运行统计与考核；
（6）数据采集
一期的DCS、辅网和TDM系统的数据采集仍然通过原来的接口写到一期的PI数据库中，二期的DCS通过二期的接口写到二期的数据库中，一二期的化水、输煤、热网、脱硫及电气系统要整合到一期原来的生产系统中，这些系统的接口通过原来一期的数据采集接口写到PI数据库中。
（7）一二期数据库生产数据的整合
一二期数据库生产数据的整合就是把全厂的生产数据分别保存在PI数据库和VESTORE数据库，两个数据库互为备用，有两种方案可以实现两个数据库的互为备用，方案一：通过底层的采集接口分别写到PI数据库和VESTORE数据库，此方案接口需要开发，涉及到的底层接口较多；方案二：通过开发PI到VESTORE的接口和VESTORE到PI的接口实现两个数据库之间相互通讯；此方案需要开发两个接口，如果传输的测点很多对数据库的压力较大，可以只传输主要的数据以减少传输的测点数量。
2.2 主要的实施节点
类别序号
工作内容
描述和说明
工作地点
备注
一）
硬件集成

硬件出厂调试
硬件的出厂前调试相关工作，包括相关的系统软件及应用软件的安装等
我公司
二期设备

硬件现场安装调
现场柜内电装、设备上架，云平台搭建等
现场
二期设备
二）
综合布线

二期SIS系统的布线，包括生产控制系统到SIS，SIS到MIS，一期到二期
现场

三）
SIS平台实施

数据库部署
包括数据库的安装、配置、内网到镜像的调试、数据库建点等工作
现场
二期

发布平台部署和建立
包括与发布平台相关的所有工作　
现场
一二期

采集接口调试与测点整理
包括采集接口调试、在数据库中建立相应的点，根据测点信息表整理测点信息文档。一期接口迁移到接口服务器上，二期接口调试，一期和二期数据库之间的接口调试
现场
一二期

画面的基础组态
指在公司完成的基础画面的组态和制作
我公司
一二期

画面的现场调试
包括画面上测点的现场配置、现场调试，画面的调整等完成画面的相关所有工作。
现场
一二期

画面的消缺
指画面调试完毕上线提交给用户后，进行
现场
一二期

基础报表制作与调试
指基本的SIS报表的制作与调试
我公司
一二期

综合性报表的制作与调试
指可能会存在的除基础报表之外的复杂综合性报表的制作工作
现场
一二期
四）
应用实施

数据归类统计
现场配置调试
现场
一二期

性能计算
现场配置调试
现场
一二期

耗差分析
现场配置调试
现场
一二期

参数劣化分析
现场配置调试
现场
一二期

运行故障诊断
现场配置调试
现场
二期

短信息中心
现场配置调试
现场
二期

运行统计与考核
现场配置调试
现场
二期
五）
系统整体上线

系统上线试运行

一二期

3． 一二期SIS硬件布置
一期SIS的所有设备布置在一期的SIS机房，二期的数据库服务器、接口服务器、安全隔离装置、交换机布置在二期SIS机房内，二期的镜像服务器、WEB服务器及应用服务器采用云平台虚拟机布置在MIS机房。下面是二期SIS设备机柜布置图：

4． 一二期SIS系统的网络拓扑图
