钢筋加工、安装工程施工方案

工程名称

施工单位

一、施工方法：
1、认真熟悉图纸，编制详细的钢筋下料表。
2、进场原材和焊接钢筋应及时取样送检，合格后方可批量生产，否则无条件退货，不能使用。
3、柱子的主筋采用电渣压力焊接头，梁的主筋采用闪光对焊接头，其余钢筋绑扎接头。
4、机械制作，人工绑扎。
5、弯钩制作的具体规定：
⑴单肢箍，双肢箍或四肢箍（Ⅰ级钢筋）弯钩平直段长度10d，作135度弯钩；单肢箍作180度的弯钩；板筋作180度弯钩，包括弯曲部分长度6.25d。
⑵Ⅱ级钢筋只作90度的弯钩。
6、锚固长度的具体规定：
⑴C20砼内Ⅰ级钢筋30d，Ⅱ级钢筋40d，且不小于250mm。
⑵C30砼内Ⅰ级钢筋20d，Ⅱ级钢筋30d。
7、搭接长度为锚固长度的1.2倍。

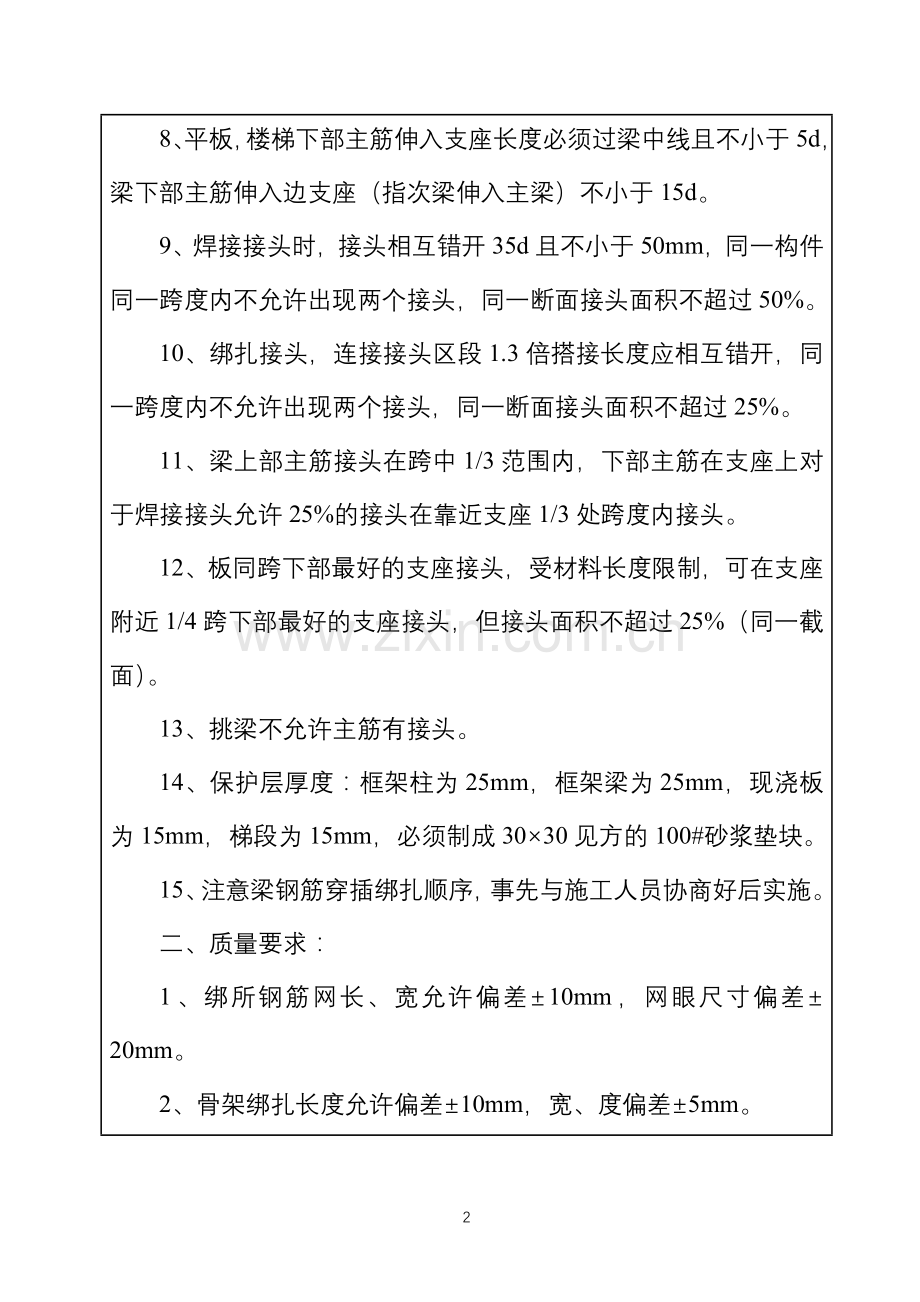

8、平板，楼梯下部主筋伸入支座长度必须过梁中线且不小于5d，梁下部主筋伸入边支座（指次梁伸入主梁）不小于15d。
9、焊接接头时，接头相互错开35d且不小于50mm，同一构件同一跨度内不允许出现两个接头，同一断面接头面积不超过50%。
10、绑扎接头，连接接头区段1.3倍搭接长度应相互错开，同一跨度内不允许出现两个接头，同一断面接头面积不超过25%。
11、梁上部主筋接头在跨中1/3范围内，下部主筋在支座上对于焊接接头允许25%的接头在靠近支座1/3处跨度内接头。
12、板同跨下部最好的支座接头，受材料长度限制，可在支座附近1/4跨下部最好的支座接头，但接头面积不超过25%（同一截面）。
13、挑梁不允许主筋有接头。
14、保护层厚度：框架柱为25mm，框架梁为25mm，现浇板为15mm，梯段为15mm，必须制成30×30见方的100#砂浆垫块。
15、注意梁钢筋穿插绑扎顺序，事先与施工人员协商好后实施。
二、质量要求：
1、绑所钢筋网长、宽允许偏差±10mm，网眼尺寸偏差±20mm。
2、骨架绑扎长度允许偏差±10mm，宽、度偏差±5mm。
3、受力钢筋间距±10mm，排距±5mm。
4、受力钢筋保护层厚度柱、梁允许偏差±5mm，板±3mm。
5、绑扎钢筋、横向钢筋间距±20mm。
6、安装完毕后应通知施工人员检查验收。
三、安全要求：
1、进入施工现场必须戴好安全帽。
2、施工机械损坏应由专业维修工维修。
3、临时用电出现问题应由专业电工维护。
4、严禁酒后作业，注意物件伤人，加强团结协作。
四、钢筋原材料要求
1、钢筋进场后应及时取样送检，合格方可批量生产，否则无条件退货，不能使用。
2、钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。
五、施工方法
1、认真熟悉图纸，按照设计图纸、会审记录编制详细的钢筋下料表。
2、钢筋采用机械制作，人工绑扎。
3、弯钩制作的具体规定：
⑴单肢箍，双肢箍或四肢箍（Ⅰ级钢筋）弯钩平直段长度10d，作135度弯钩；单肢箍作180度的弯钩；板筋作180度弯钩，包括弯曲部分长度6.25d。
⑵Ⅱ级钢筋只作90度的弯钩。
4、纵向受拉钢筋抗震锚固长度LaE：（三级抗震）
⑴C20砼内Ⅰ级钢筋33d，Ⅱ级钢筋41d。
⑵C25礤内Ⅰ级钢筋28d，Ⅱ级钢筋35d。
⑶C30砼内Ⅰ级钢筋25d，Ⅱ级钢筋31d。
在任何长度为锚固长度不得小于250mm。
5、搭接长度为锚固长度的1.2倍。
6、钢筋的连接：
⑴框架柱的主筋采用电渣压力焊接头，框架梁、连系梁的主筋采用闪光对焊接头，其余钢筋绑扎接头。
⑵钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。
⑶焊接接头时，接头相互错开35d（d为受力钢筋的较大直径）且不小于50mm，同一构件同一跨度内不允许出现两个接头，同一断面接头面积不超过50%。
⑷绑扎接头，连接接头区段1.3倍搭接长度应相互错开，同一跨度内不允许出现两个接头，同一断面接头面积不超过25%。
⑸梁上部主筋接头在跨中1/3范围内，下部主筋在支座上，对于焊接接头允许25%的接头在靠近支座1/3处跨度内接头。
7、保护层厚度：基础底板为40 mm，基础梁为30mm，柱为30mm，梁为25mm，板为20mm。垫块用M10水泥砂浆制成30×30×保护层厚度。
六、质量要求：
1、钢筋加工
⑴HPB235级钢筋末端作180度弯钩，其弯弧内直径不小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍。
⑵当设计要求钢筋末端需作135度弯钩时，HRB335级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求。
⑶钢筋作不大于90度的弯拆时，弯拆处的弯弧内直径不应小于钢筋直径的5倍。
⑷箍筋弯钩的弯弧内直径除满足以上3条的规定外，尚应不小于受力钢筋直径。
⑸箍筋弯钩的弯折角度：对有抗震要求的结构为135°。
⑹箍筋弯后平直部分长度不应小于箍筋直径的10倍。
⑺当采用冷拉方法调直钢筋时HPB235级钢筋的冷拉率宜≤4%。
⑻钢筋加工的允许偏差：
①受力钢筋顺长度方向全长的净尺寸：±10mm
②弯起钢筋的弯折位置：±20mm
③箍筋内净尺寸：±5mm
2、钢筋安装工程
⑴受力钢筋的品种、级别、规格和数量必须符合设计要求。
⑵钢筋安装位置的允许偏差：
①绑扎钢筋网：长、宽±10mm；网眼尺寸±20mm。
②绑扎钢筋骨架：长±10mm；宽、高±5mm。
③受力钢筋：间距±10mm；排距±5mm。
④受力钢筋保护层厚度：基础±10mm；柱、梁±5mm；板、墙、壳±3mm。
⑤绑扎箍筋、横向钢筋间距：±20mm。
⑥钢筋弯起点位置：20mm。
⑦预埋件：中心线位置5mm；水平高差±3mm。
说明：梁、板类构件上部纵向受力钢筋保护层厚度的合格点应达到90%及以上，且不得超过表中数值1.5倍的尺寸偏差。
七、钢筋隐蔽验收
在浇筑砼之前，应进行钢筋隐蔽工程验收，其内容包括：
1、纵向受力钢筋的品种、规格、数量、位置等。
2、钢筋的连接方式、接头位置、接头数量、接头面积百分率等。
3、箍筋、横向钢筋的品种、规格、数量、间距等。
4、预埋件的规格、数量、位置等。
八、安全要求：
1、进入施工现场必须戴安全帽。
2、施工机械损坏应由专业维修工维修。
3、临时用电出现问题应由专业电工维护。
4、严禁酒后作业，注意物件伤人，加强团结协作。
