唐山市北方自动化研究所 CYM—Ⅲ型密度计使用说明书
CYM—Ⅲ型密度计
一、 前言
目前用于测量重介质密度和浮选入料浓度都是采用γ射线仪表。
这种仪表有对人体有害的放射源，使用和管理很不方便；国家控制很严，使用和购买都要经过严格的审批手续，坏了不能用时还得花钱送到国家指定的单位和地点存放，丢失要负刑事责任；也正是用了放射源，所以这种仪表时间常数较大，反应不灵敏，测量精度也不高；使用时标定麻烦，很难标得准，安装位置有严格要求。
为了适应市场需要，克服上述仪表的缺点和问题，我们采用具有高灵敏度，高测量精度的双远传差压计作为二次仪表，研制成功了CYM—Ⅲ型密度计，它完全克服了γ射线密度计存在的缺点和问题，同时也克服了其他差压类密度计存在的缺点（如双管差压和双水柱平衡差压密度计）。它可用来测量所有流体（包括溶液和悬浮液）的密度和浓度，反应灵敏，测量精度高；出厂前就已标定好了，装上就用非常方便；安装地点随便，没有特殊要求。
二、 CYM—Ⅲ型密度计工作原理和结构特点
1、工作原理：从流体静力学中我们知道，在流速较小的液体中垂直高差为△h的两点间的压强差△P等于垂直高差△h和它的比重δ的乘积，即ΔP=Δh*δ（mmH2O）。液体的密度A和它的比重δ数值上是相等的只是比重δ无单位，而密度A是有单位的，如4℃的水的密度是：1g/cm
，1Kg/L和1t/m
CYM—Ⅲ型密度计补充说明

一、 安装前先将取样器取下，量好尺寸后，在精煤合格介质循环管上切割一个与取样器配套的孔，焊接完好之后才能连接测量管，千万不可连接密度计测量管一起焊接，否则损坏仪器，后果自负。
二、 没有经厂家特别容许，任何人不得打开仪器罩，更不得调整仪表。仪表出厂前严格调试过，现场只需按要求接对线，就可正常工作，不需再做任何调整。仪器罩上有根两芯线，红线接显示仪表的正，白线接显示仪表的负。千万不能接错损坏仪器。
三、 喷嘴处回合格介质的连接管可适当大些，安装角度最好大于150度。平常应能看见喷嘴处的介质流动情况，以便发现问题。
四、 安装要力求平、直，否则容易造成误差。
尽量不要在密度仪探头周围使用电焊，如不可避免尽量将密度仪探头取走，放在安全地后，待焊接完成后恢复原位。
，即每毫升重1克，每升重1千克，每立方米重1吨。因此的4℃水的比重δ=1。这就是CYM—Ⅲ型密度计的工作原理和标定根据。

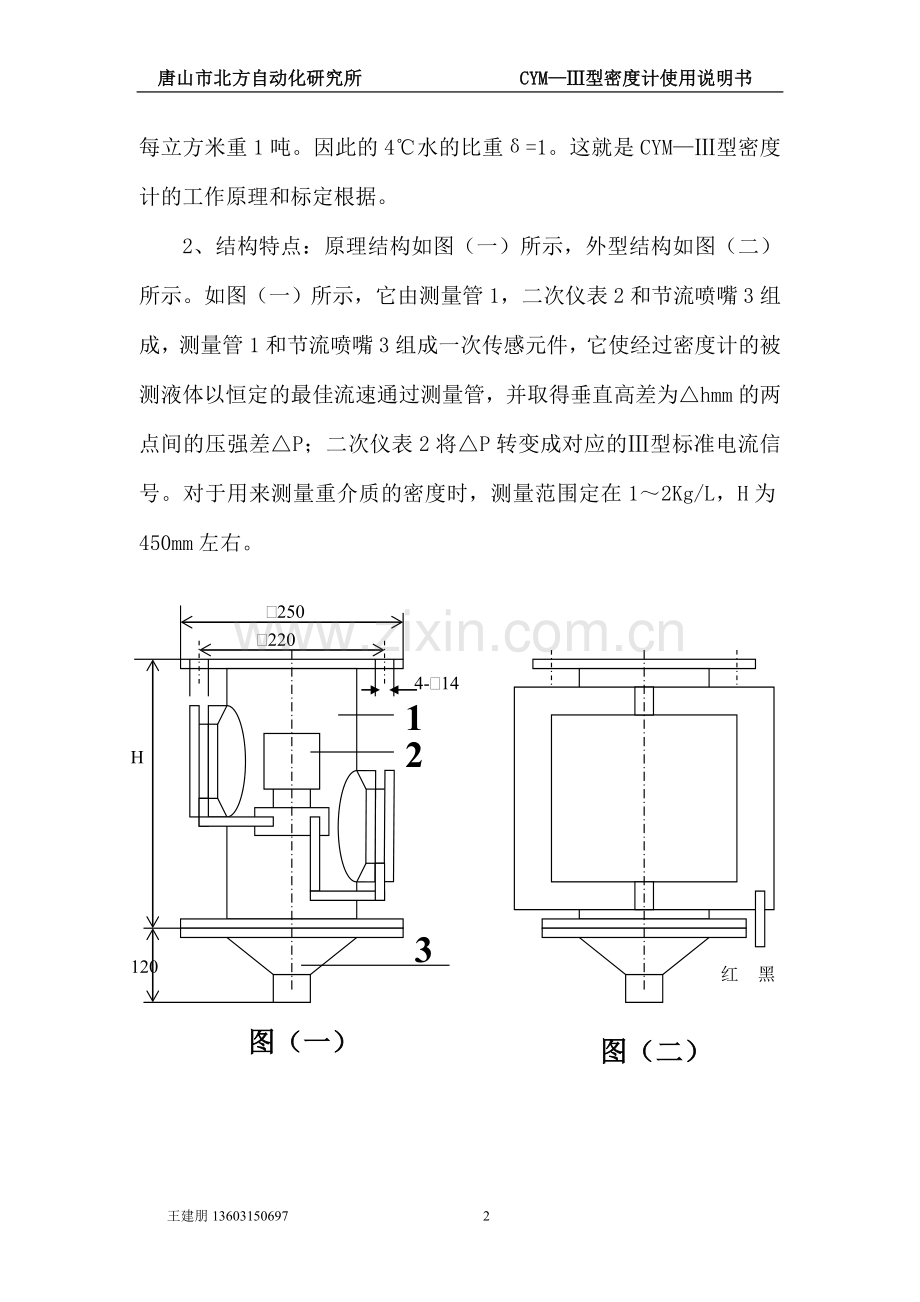

2、结构特点：原理结构如图（一）所示，外型结构如图（二）所示。如图（一）所示，它由测量管1，二次仪表2和节流喷嘴3组成，测量管1和节流喷嘴3组成一次传感元件，它使经过密度计的被测液体以恒定的最佳流速通过测量管，并取得垂直高差为△hmm的两点间的压强差△P；二次仪表2将△P转变成对应的Ⅲ型标准电流信号。对于用来测量重介质的密度时，测量范围定在1～2Kg/L，H为450mm左右。

4-¿14
3
2
1
H
¿250
¿220

120

红 黑

图（一）
图（二）

三、密度计在重介选煤厂中的应用：
重介质选煤的任务一般是将原煤通过重介分选机分成精、中、矸三种产品，它的质量（灰分）和回收率是主要指标。由于原煤组成是随动的，有时变化很大，入料量也有变化，因此固定整个合格重介质的密度很难保证精煤灰分合格；合理的办法是测量和精煤一起出来的介质密度（也就是通常所说的精煤实际分选密度），并把它控制在一个最佳值（精煤灰分合格，回收率又高）附近。具体办法是把密度计安装在精煤弧型筛下。用γ射线密度计就很难做到这一点，因为那里经常有人去，既不好安装又不安全。
另外到目前为止还没有出现用来直接测量重介质稳定性（即沉降速度）的工业仪表，现在人们用介质密度和介质中磁性物含量估算介质中的煤泥含量，以此来判定介质的粘度。
介质的粘度，稳定性的确是通过调节介质中煤泥含量来控制的；但煤泥含量和介质的稳定性并不是一个单值关系，因为影响介质稳定性除了和煤泥含量有关外，它和煤泥粗细、物理性质有关；除此之外，加重剂磁铁矿粉的磁性物含量也变化较大，因此由介质密度和磁性物含量来计算煤泥含量误差很大，很不可靠，这种方法不很理想。如果用两台CYM—Ⅲ型密度计串联使用，由于介质流过密度计的流速是相对恒定的，因此上下两台密度计所发出的密度信号肯定是有差别的，下边的密度信号会大于上边的密度信号，两者之差可能很小，但它和介质的稳定性确实存在单值关系。这个差值越大表示介质的沉降速度大，不稳定；差值越小，表明介质的沉降速度越小，介质的粘度就大。将此差值放大后，通过摸索就会找到一个最佳范围。只要将此值控制在最佳范围内，既可保证选煤正常，又能保证分选效率。当沉降速度低于某个数之后表明煤泥含量过高，介质粘度过大，通过加大分流脱泥，使它不小于这个数值；反之当差值大于某个较大数值后，表明介质稳定性太差，影响洗煤的正常进行，应注意煤泥损失，并减少分流。
用两个密度信号的平均值或其中的一个作为介质密度信号。这样用两台CYM—Ⅲ型密度计就完成了介质密度和稳定性的同时测量。这种测量结果包括了所有因素对介质稳定性的影响，准确可靠。
现场的安装方式可能是图（三）或图（四）所示,图（四）为传统推测合格介质煤泥含量的安装方式：

磁含量计
CYM-III

CYM-III
CYM-III
图（四）
图（三）
LC-4

四、仪表应用：
根据不同的工艺特点，测量仪表的配置方式是：对于粗精煤或中煤重介，这种工艺系统的特点是：介质中煤泥含量不足，生产过程要尽量减少煤泥损失，煤泥含量不会过多影响分选效率；因此这种工艺系统只设介质密度测量仪表就够了，不必设介质沉降速度测量仪表；对于原煤重介，它的特点是，煤泥含量不断上升，对于这种工艺系统不单要知道介质密度，还要知道介质粘度，应当配备介质密度和沉降速度综合测量仪表。
CYM—Ⅲ型密度计是两线制，直流24伏工作电源，输出4～20mA标准电流信号。可用于自控系统作为控制信号使用，4～20mA电流信号直接输给计算机，运算显示由计算机负责；也可作为测量显示仪表单独使用，配备对应的数字显示二次仪表。
另外，我公司有先进的与各种仪表配套的智能控制系统，系统广泛用于各浮选、重介、跳汰等系统。特别是PLC和触摸屏组成的智能型重介密度、跳汰、浮选自控系统，性价比极高。
