土方测量技术总结.doc

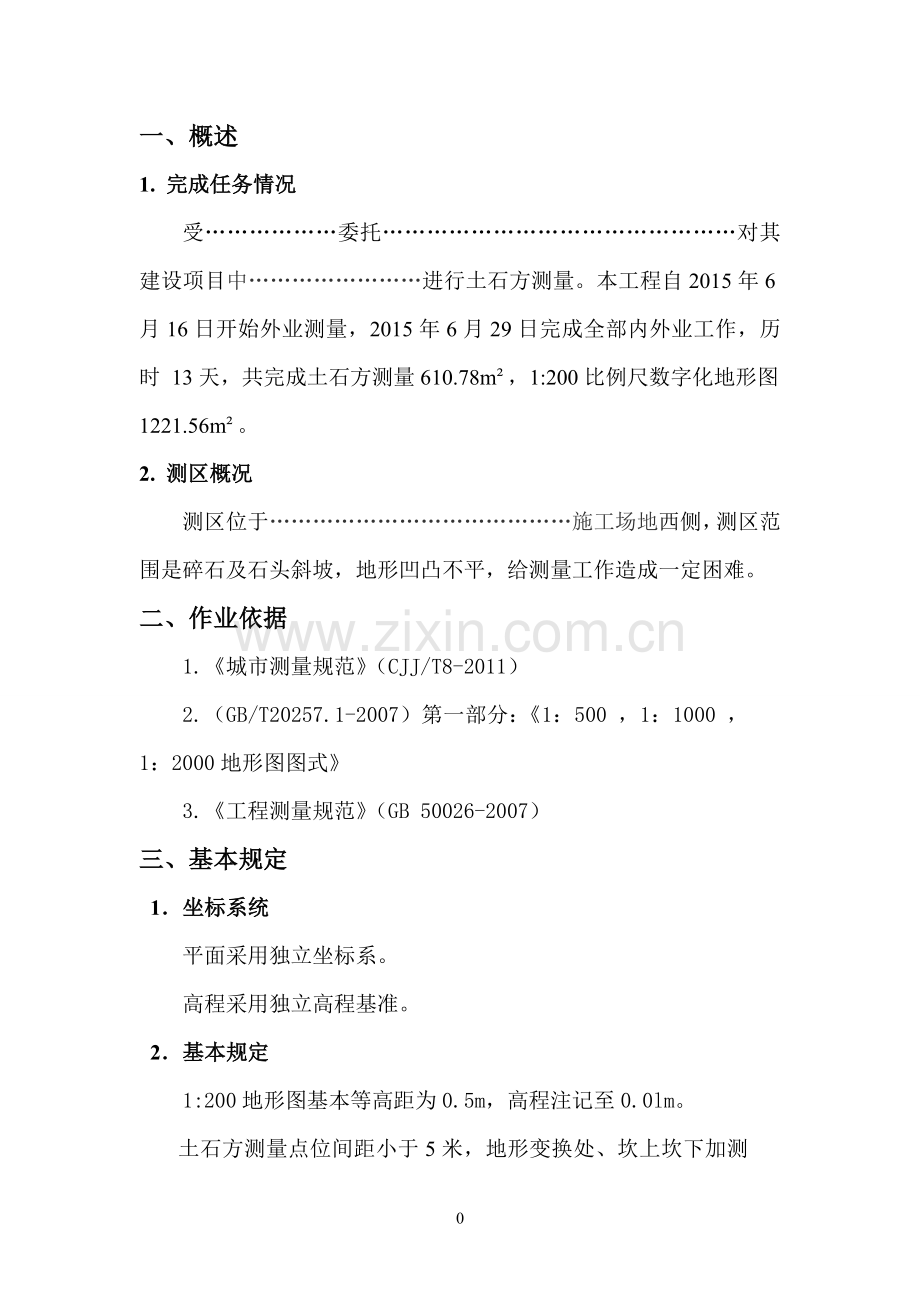

一、概述
1. 完成任务情况
受………………委托…………………………………………对其建设项目中……………………进行土石方测量。本工程自2015年6月16日开始外业测量，2015年6月29日完成全部内外业工作，历时 13天，共完成土石方测量610.78m²，1:200比例尺数字化地形图1221.56m²。
2. 测区概况
测区位于……………………………………施工场地西侧，测区范围是碎石及石头斜坡，地形凹凸不平，给测量工作造成一定困难。
二、作业依据
1.《城市测量规范》（CJJ/T8-2011）
2.（GB/T20257.1-2007）第一部分：《1：500 ，1：1000 ，1：2000地形图图式》
3.《工程测量规范》（GB 50026-2007）
三、基本规定
1．坐标系统
平面采用独立坐标系。
高程采用独立高程基准。
2．基本规定
1:200地形图基本等高距为0.5m，高程注记至0.0lm。
土石方测量点位间距小于5米，地形变换处、坎上坎下加测地形点。

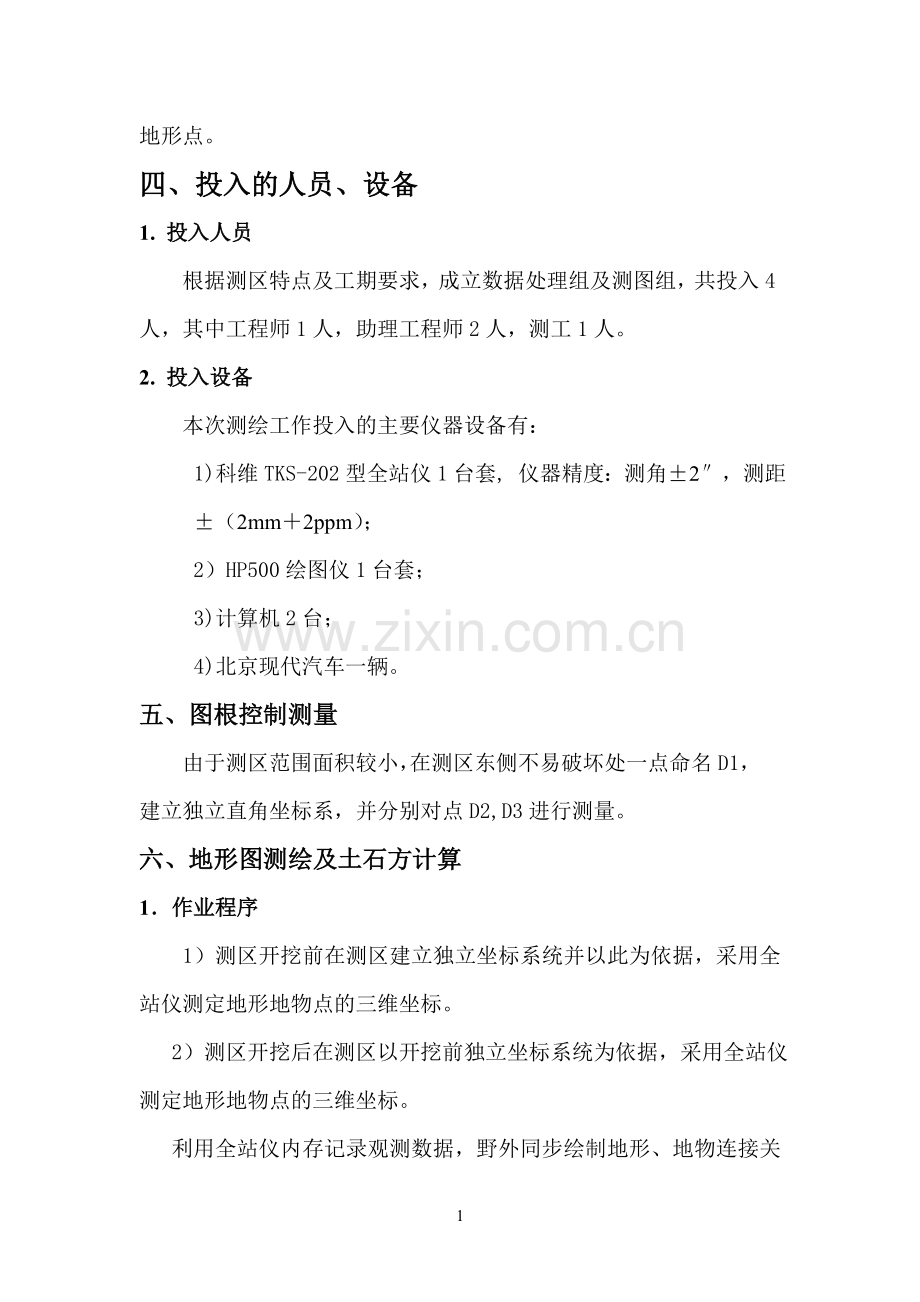

四、投入的人员、设备
1. 投入人员
根据测区特点及工期要求，成立数据处理组及测图组，共投入4人，其中工程师1人，助理工程师2人，测工1人。
2. 投入设备
本次测绘工作投入的主要仪器设备有：
1)科维TKS-202型全站仪1台套, 仪器精度：测角±2″，测距±（2mm＋2ppm）；
2）HP500绘图仪1台套；
3)计算机2台；
4)北京现代汽车一辆。
五、图根控制测量
由于测区范围面积较小，在测区东侧不易破坏处一点命名D1，建立独立直角坐标系，并分别对点D2,D3进行测量。
六、地形图测绘及土石方计算
1．作业程序
1）测区开挖前在测区建立独立坐标系统并以此为依据，采用全站仪测定地形地物点的三维坐标。
2）测区开挖后在测区以开挖前独立坐标系统为依据，采用全站仪测定地形地物点的三维坐标。
利用全站仪内存记录观测数据，野外同步绘制地形、地物连接关系草图，同时标明地物属性。草图点号与仪器储存点号一一对应，便于内业编辑制图，防止发生错误。
2．地形图绘制与土石方计算
1)地形图绘制
将全站仪记录数据传输至计算机，将数据格式转换为南方CASS 绘图软件数据格式，并利用其展绘野外采集的数据点号，然后，对照草图绘制地形图。
在绘制地形图的过程中，严格按照CASS软件程序操作，根据相应《图式》、《规范》、对地形地物地貌要素进行分层、编码。
最后，对数字化地形图进行图廓整饰，经审核无误后作为最终成果图。
土石方计算
根据委托方要求，按照委托方提供的测量范围，并根据开挖前后测区范围内测量采集的数据，利用南方CASS 9.1 绘图软件计算测区挖方量为：609.7m3 ；填方量为1.1m3 。
详细计算过程见计算书。
七、检查验收
按照测绘成果检查验收规定，对作业成果实行两级审查，一级验收，检查比例为100%。然后由公司进行验收。经检查图件精度均达到《规范》要求。
八、上交成果资料
1.开挖前后地形图纸质版各两份；
2.开挖前后剖面图纸质版各两份。
3.土石方测量总结两份；
