画法几何试题(A卷).doc

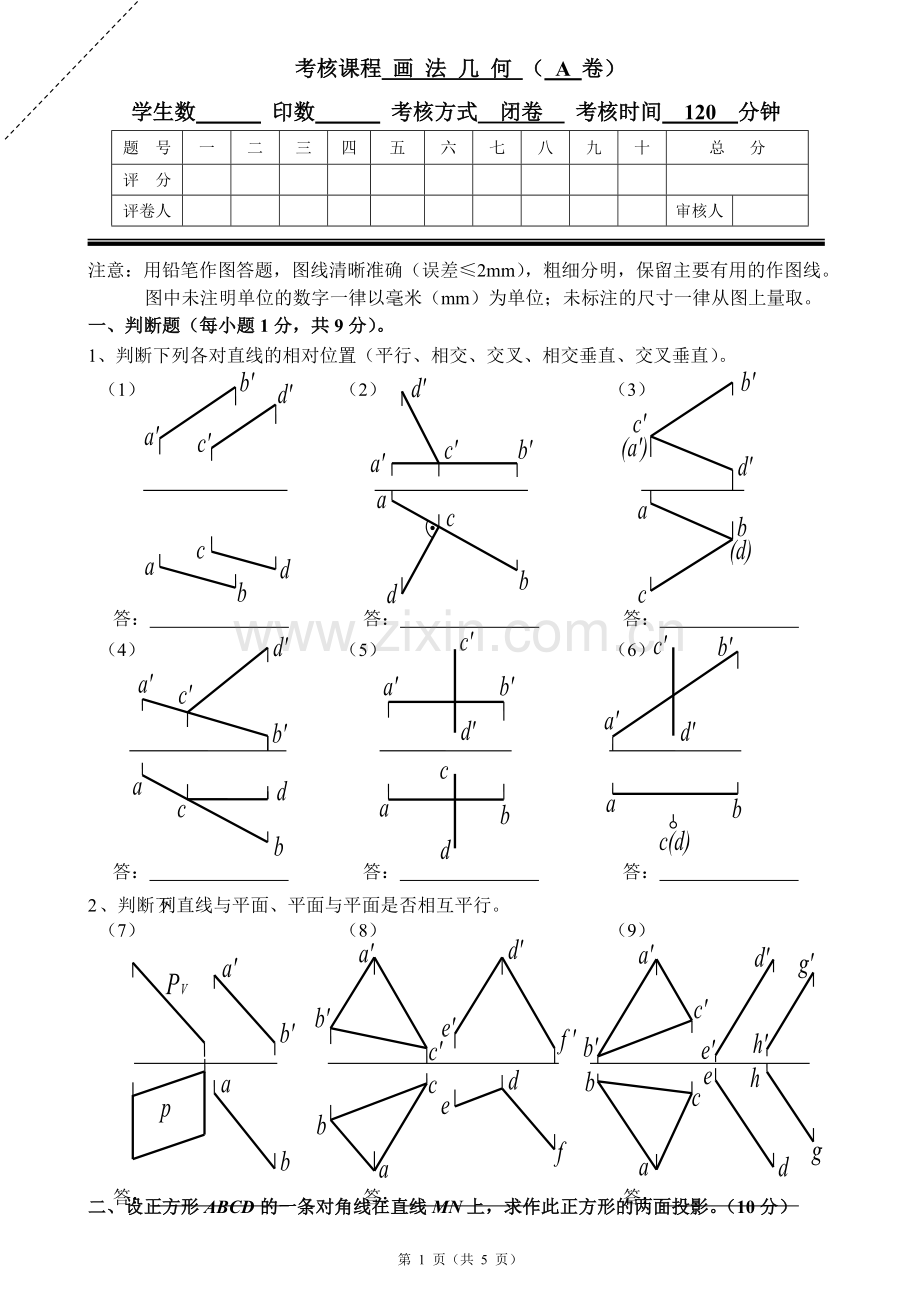

考核课程 画 法 几 何 （ A 卷）
学生数 印数 考核方式 闭卷 考核时间 120 分钟
题 号
一
二
三
四
五
六
七
八
九
十
总 分
评 分

评卷人

审核人

注意：用铅笔作图答题，图线清晰准确（误差≤2mm），粗细分明，保留主要有用的作图线。
图中未注明单位的数字一律以毫米（mm）为单位；未标注的尺寸一律从图上量取。
一、判断题（每小题1分，共9分）。
1、判断下列各对直线的相对位置（平行、相交、交叉、相交垂直、交叉垂直）。
（1） （2） （3）

答： 答： 答：

（4） （5） （6）

答： 答： 答：

答： 答： 答：
（7） （8） （9）
2、判断下列直线与平面、平面与平面是否相互平行。

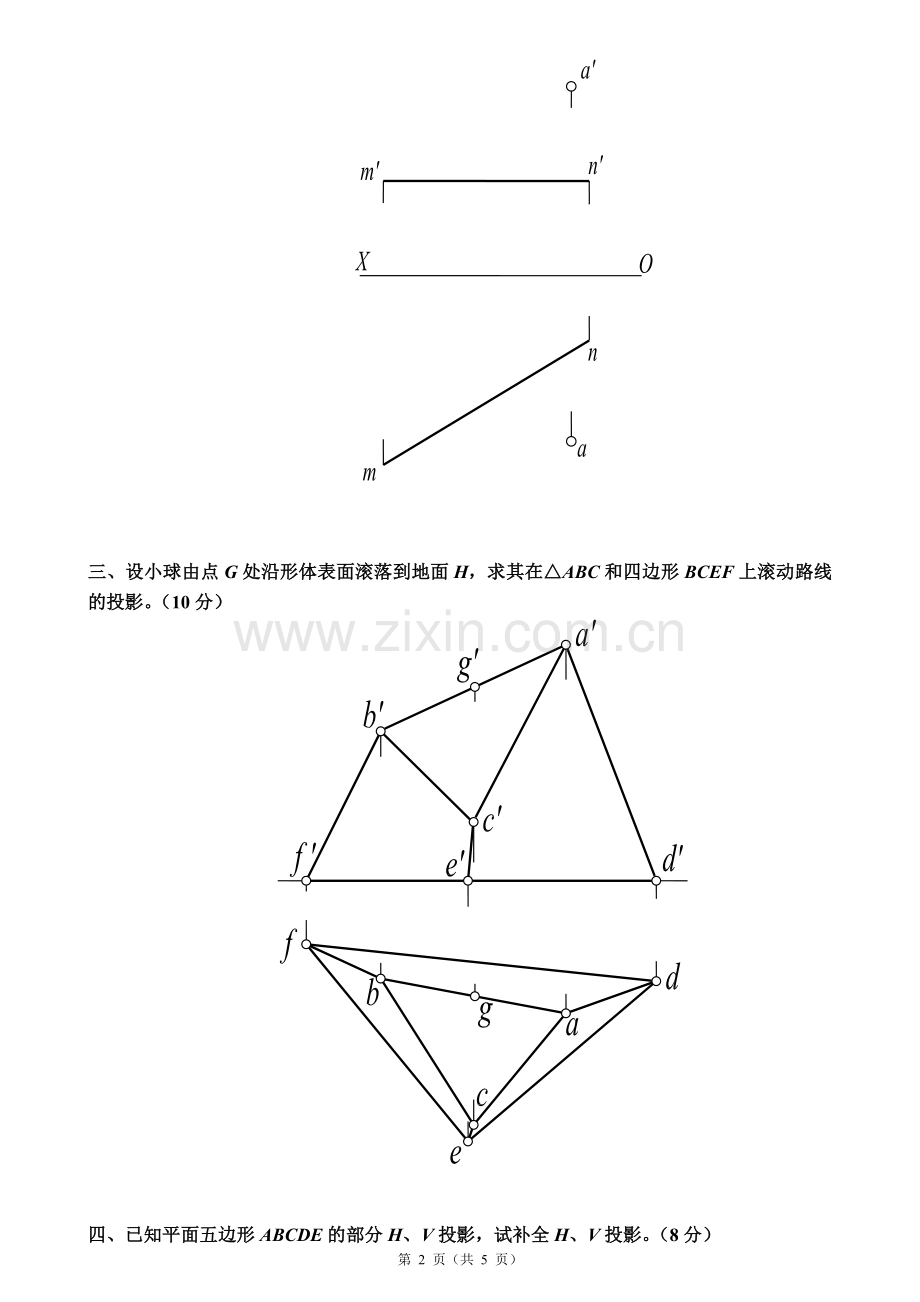

二、设正方形ABCD的一条对角线在直线MN上，求作此正方形的两面投影。（10分）

三、设小球由点G处沿形体表面滚落到地面H，求其在△ABC和四边形BCEF上滚动路线的投影。（10分）

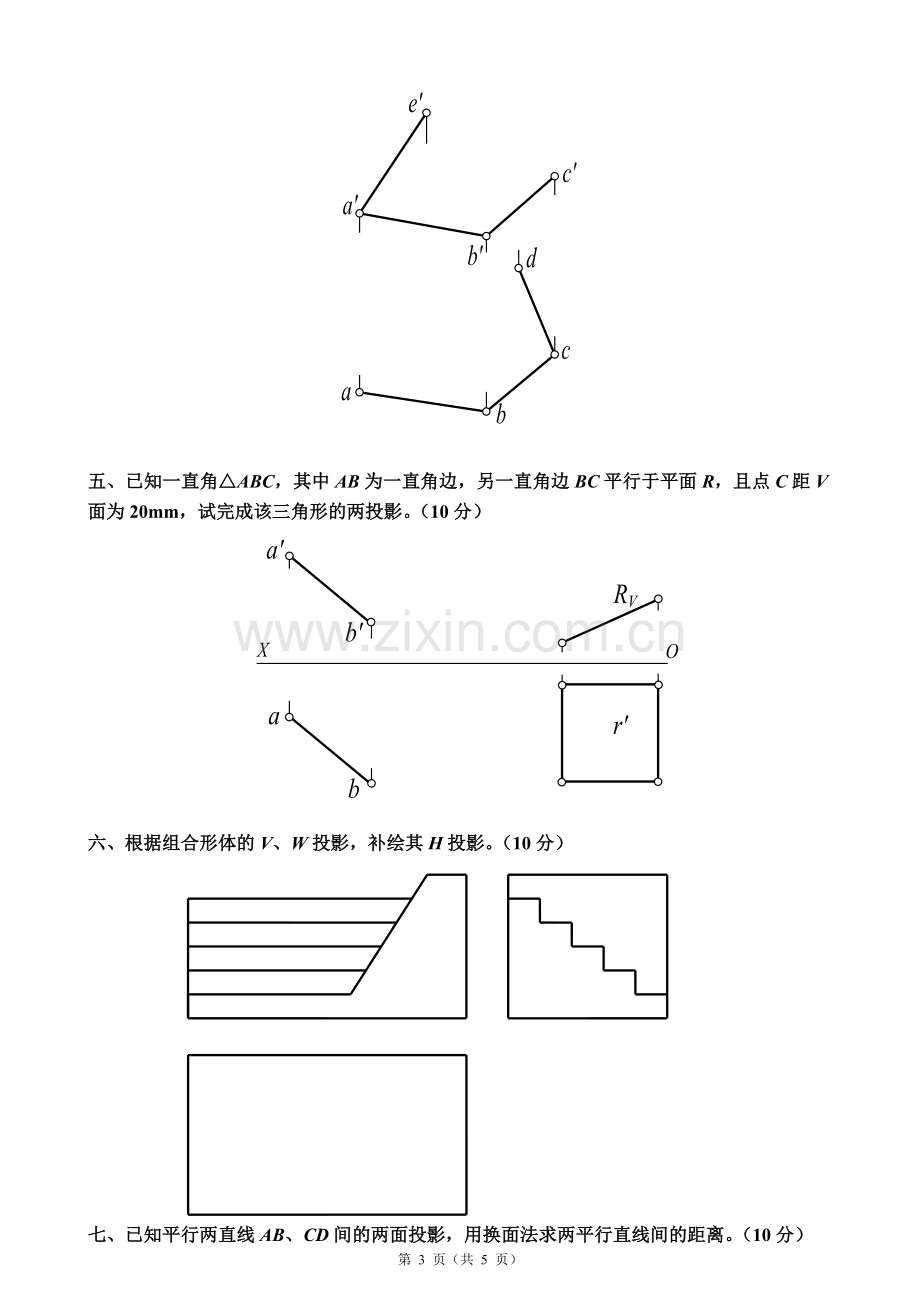

四、已知平面五边形ABCDE的部分H、V投影，试补全H、V投影。（8分）

五、已知一直角△ABC，其中AB为一直角边，另一直角边BC平行于平面R，且点C距V面为20mm，试完成该三角形的两投影。（10分）

六、根据组合形体的V、W投影，补绘其H投影。（10分）

七、已知平行两直线AB、CD间的两面投影，用换面法求两平行直线间的距离。（10分）

八、求四棱台被多个平面所截后的截交线的H、W投影。（12分）

九、已知球面上点的两个投影，求作其余投影。（10分）

十、已知三棱柱与三棱锥相交，求相贯线的投影。（11分）

第 5 页（共 5 页）
