智能针织软件（下数纸）使用说明书

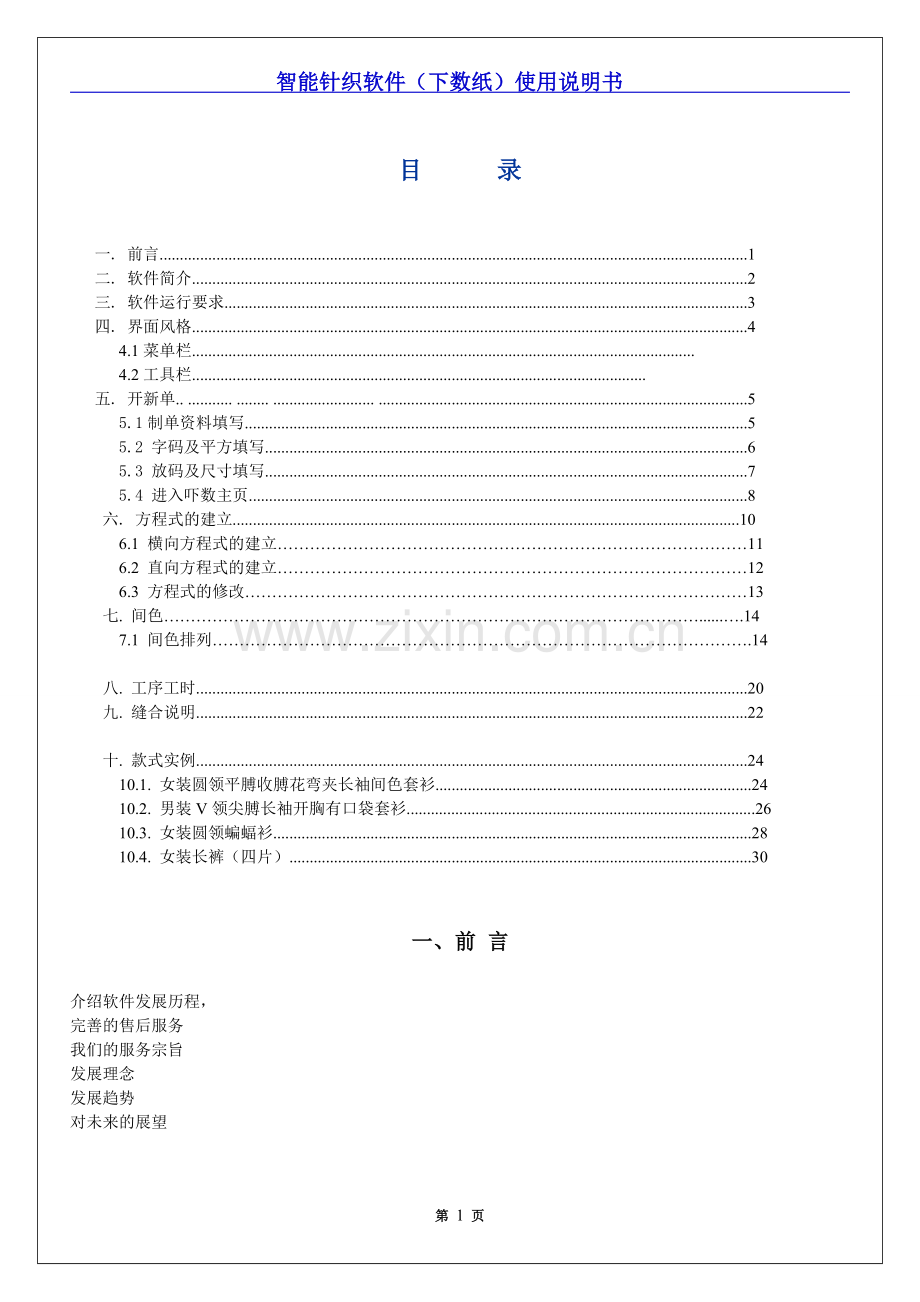

目 录

一. 前言.................................................................................................................................................1
二. 软件简介.........................................................................................................................................2
三. 软件运行要求.................................................................................................................................3
四. 界面风格.........................................................................................................................................4
4.1菜单栏............................................................................................................................
4.2工具栏................................................................................................................
五. 开新单.. ........... ........ ......................... ...........................................................................................5
5.1制单资料填写............................................................................................................................5
5.2 字码及平方填写.......................................................................................................................6
5.3 放码及尺寸填写.......................................................................................................................7
5.4 进入吓数主页...........................................................................................................................8
六. 方程式的建立.............................................................................................................................10
6.1 横向方程式的建立……………………………………………………………………………11
6.2 直向方程式的建立……………………………………………………………………………12
6.3 方程式的修改…………………………………………………………………………………13
七. 间色………………………………………………………………………………………......….14
7.1 间色排列……………………………………………………………………………………….14

八. 工序工时........................................................................................................................................20
九. 缝合说明........................................................................................................................................22

十. 款式实例........................................................................................................................................24
10.1. 女装圆领平膊收膊花弯夹长袖间色套衫..............................................................................24
10.2. 男装V领尖膊长袖开胸有口袋套衫......................................................................................26
10.3. 女装圆领蝙蝠衫......................................................................................................................28
10.4. 女装长裤（四片）..................................................................................................................30

一、前 言

介绍软件发展历程，
完善的售后服务
我们的服务宗旨
发展理念
发展趋势
对未来的展望

二、软件介绍

强大的功能，省时，省力，快速起办，
完善的售后服务，
版本的快速升级、及时与工厂生产方法接轨。
与工厂的互动性，工厂提出的建议与意见能及时反馈，
目前的发展规模，全国的普及应用程度。
与电脑横机的无缝接驳介绍，
方格纸对毛衫专业图片的处理功能
出电控档案与众多主流制版系统软件的兼容性

三、软件运行要求及注意事项

对电脑配置的大概要求
对英特网络的大概要求

文档的储存位置设置、文件夹的建立、快速读档的技巧
做资料库的电脑/服务器要求、文件夹建立要求、
使用时的注意事项，
如：同时不要开启多个文件、
办单的规范填写、
制版时要及时存档、
新建档案的“另存为”方式
新建档案的储存位置选择
等 等…………..

第一章：菜单栏/任务栏
智能针织软件是在微软office视窗操作系统上开发的XX软件，由下拉式菜单、弹出式菜单、工具栏菜单、附件菜单、等组成，简洁直观、操作方便。如下图：

版本号
菜单栏
主界面

任务栏

一、 菜单栏

位于软件窗口最上方，以水平方向排列，分别是档案、编辑、系统管理员、检视、工具、预设值、视窗、说明八个菜单命令组成。每个菜单命令又包括多个子功能；具体各个菜单命令及相关子功能的意义及应用以下将一一讲解。

1.1 单击“档案”弹出子菜单。1-1

1.1.1 汇入预先设定的客户尺寸排列顺序，以针对不同客户尺寸排列顺序，提高制单速度。
1.1.2 汇入不同客户、不同款式缝盘的各种不同版面设置，提高制版速度。
1.1.3 把排列好的客户尺寸顺序预存到磁盘，以便以后做同类尺寸顺序时直接应用。
1.1.4 把设置好的缝盘版面预存到磁盘，以便以后做同类款式时直接应用。
1.1.5 汇出吓数纸所有幅片外形至方格纸。
1.1.6 汇出吓数纸所有幅片至方格纸，并带有电脑机编织动作信息。
1.1.7 汇出吓数纸至磁盘储存，生成AKP文件，用专门的智能吓数打印浏览器可以打开，并设置打印。这种档案的特性是文件空间极小，一般只有15KB左右，适合在线传输。
1.1.8 对以经汇出的吓数纸做修改。
1.1.9 建立新的系列。
1.1.10 开启新的系列。
1.1.11 开新单。
1.1.12 开启已经储存在磁盘上的档案。
1.1.13 开启范例范本。
1.1.14 关闭当前吓数档案。同右上角的“X”同样的功能。
1.1.15 保存当前界面档案。
1.1.16 把当前档案作为另外的一个新的档案储存起来。
1.1.17 打印当前吓数纸及制单资料。
1.1.18 预览吓数纸打印到A4纸上的排版效果。
1.1.19 把当前吓数纸以BMP图片的格式储存到磁盘中，可以用图片查看软件直接打开。
1.1.20 打印花机挂毛图。
1.1.21 档案打开记忆区，可记忆以前打开的档案，最多十个。
1.1.22 关闭软件。同右上角的“X”同样的功能。

1.2 单击“编辑”弹出子菜单。1-2

1.2.1 对方格纸的框选区域进行剪接，快捷键Ctrl+x
1.2.2 对方格纸的框选区域进行复制，快捷键Ctrl+c
1.2.3 把方格纸剪接或复制的区域进行粘贴，快捷键Ctrl+v

1.3 单击“系统管理员”弹出子菜单。1-3

1.3.1 对使用吓数纸工厂基本信息的设置，为了防止误操作引起工厂信息更改，一般做了隐藏。
1.3.2 对吓数纸操作系统界面的设定，资料库位置的设定。
1.3.3 用户名及登陆密码设置。为了防止误操作而引起不便，一般做了隐藏。
1.4 单击“检视”弹出子菜单。1-4

1.4.1 间色款吓数纸界面预览及打印时，间色表独立预览及打印。
1.4.2 计算毛料重量时系统自动使用编织线圈的单粒长度来计算。
1.4.3 增加一个吓数纸界面。
1.4.4 删除一个吓数纸界面。
1.4.5 单击选择是否显示幅片的支数转数、粒数检视数据，
1.4.6 单击选择是否显示幅片的自定的支数转数检视数据。
1.4.7 单击选择是否显示前幅，打勾显示，取消勾隐藏前幅。
1.4.8 单击选择是否显示后幅，打勾显示，取消勾隐藏后幅。
1.4.9 单击选择是否显示袖幅，打勾显示，取消勾隐藏袖幅。
1.4.10 在多个尺码的情况下，使所有尺码的幅片都显示出外框，并依次排列在一起，以便查看各码的外型大小及收针弧度线条。
1.4.11 单击使用行为单位显示吓数的转数（即1转显示为2行）
1.4.12 根据个人习惯或工厂习惯选择前、后、袖幅从左往右的排放顺序。
1.4.13 吓数纸界面吓数边框的大小显示。
1.4.14 加针为“无边”时，是否显示出来，或隐藏。
1.4.15 当为多个尺码的吓数情况下，各码的缝盘资料打印在同一个界面。
1.4.16 当为多个尺码的吓数情况下，各码的缝盘资料打印在各自的界面。
1.4.17 缝盘资料上盘的尺寸选择用厘米、英寸、支数显示。

1.5 单击“工具”弹出子菜单。1-5

1.5.1 点击选择是否显示粒数量。
1.5.2 点击弹出新功能介绍框，查看软件最近更新的功能点。
1.5.3 点击弹出计算混毛成份表格，填入混毛；冚毛数据，系统自动计算各自的百分比率。

1.5.4 单击进入吓数文件，拿出以往做过的衫型用来做为当前款的模板。
1.5.5 单击弹出修改吓数纸用语对话框界面。里面工具应用操作请观看视频演示。

1.5.6 单击弹出衫形选择对话框，对当前衫形做重新更改。

1.6 单击“预设值”弹出子菜单。1-6

1.6.1 单击弹出对话框，对下数的显示模式进行预设，详细设定方法及用途见视频演示。

1.6.2 点击弹出对话框。设定最大调整尺寸数值，当超过此数值时系统会弹出提示框。

1.6.3 勾选时当幅片某线段的吓数发生变动时，相应的线条段显示为红色以示提醒。
1.6.4 单击弹出对话框，设定下数界面文字的字体及大小。开新档有效。

1.6.5 指住即显示行距预设值，点击相应的数值设置为下数界面文字间行距。
1.6.6 点击使用刚才的设定为当前档案的字体。
1.6.7 当勾选此功能时，“字码及平方”栏内重量计算基数以单位支数内毛线长度显示。
1.6.8 当勾选此功能时，“字码及平方”栏内重量计算基数以布片“支数X转数=重量”显示。

1.6.9 指住即显示顺序组合，点击相应顺序设置为下数界面幅片显示顺序。

1.6.10 指住即显示粗中幼，选择其一做为下数幅片边框线条打印粗细程度。
1.6.11 选择领位置下数是否与身下数独立开来显示。
1.6.12 领位置独立显示模式2
1.6.13 领位置独立显示模式3
1.6.14 当无边加针时选择是否显示为“无边”或空白不做显示
1.6.15 设置是否显示下数文字模拟边框。以便检查文字界面范围。
1.6.16 下数编织转数显示为行数切换。开新档有效。
1.6.17 当尺寸调整提示时其提示内容显示为支、转或厘米、寸数据。
1.6.18
1.6.19
1.6.20 打印下数纸使用A4纸张。
1.6.21 打印下数纸使用F4纸张。
1.6.22 打印下数纸时于下数纸不列印尺寸表，以示界面简洁。
1.6.23 打印下数纸时于下数纸不列印平方数据，以示界面简洁。
1.6.24 打印下数纸时于下数纸不列印幅片的重量。
1.6.25 当下数多个尺码时，其缝盘资料所有的尺码列印在一起，方便对比查看。
1.6.26 当下数多个尺码时，其缝盘资料各个尺码独自列印，方便区分查看。
1.6.27 缝盘的上盘数据选择以厘米、英寸、支数三者其一做显示。

1.7 单击“视窗”弹出子菜单。1-7
1.7.1 同时开启的多个档案以阶梯式排列显示查看。
1.7.2 同时开启的多个档案以水平式排列显示查看。
1.7.3 同时开启的多个档案以垂直式排列显示查看。
1.7.4 查看和切换当前开启的所有档案。

1.8 单击“说明”弹出子菜单。1-8

1.8.1 开启线上信箱界面 （视频将对此项做详细讲解）。
1.8.2 发送界面当前档案至我公司服务器作问题咨询。
1.8.3 开启智能下数纸各项功能介绍应用资料。
1.8.4 开启智能下数纸学习资料。
1.8.5 单击弹出对话框显示智能下数纸当前版本。

第二章：任务栏

位于菜单栏下方，以水平方向排列，分别是开单、开启、储存、打印、打印预览、资料库、我的工作、词汇、间色、尺寸、文字、调整尺寸、方格纸等13个任务菜单命令组成。每个菜单命令都有自己相对独立的功能；具体各个菜单命令及相关功能的意义及应用以下将一一讲解。
2.1 单击“开单”，将开启一份新的档案。2-1

2.2 单击将进入到系统硬盘，从中开启以往已经储存的下数档案。
2.3 储存档案。
2.4 打印下数纸及相关制单资料。2-4
2.4.1: 进入到选择列印项目的界面

2.4.2：在进阶栏里设定一些自定义的选项：

2.5 对将打印的下数纸及相关制单资料进行预览，以便查看打印出来的版面效果。
2.6 下数纸以及所有下数纸用语、类别、范本备份储存修改。（重点讲解）2-5

2.7 查看并调取分配给自己的制单。
2.8 所有下数纸用词范本调取及设置。2-8

2.9 单击进入间色设定界面，对幅片进行间色排列设定。2-9

2.10 在下数界面时，转换查看幅片的各部位尺寸。2-10
2.11 单击显示各部位尺寸实际调整的数值。以便修改。
2.12 显示下数页文字
2.13 单击进入到方格纸界面。

第三章：实例操作
本章节以四款版衫实际操作为例，详细制作并讲解整个流程，包括制单填写、给下数尺寸、方程式、修改下数、间色、排坑等。让大家实际了解一份基本的下数纸需要做的些步骤，加深对各个工具实际应用的了解。

一：制单资料填写
点击“开启”
弹出此对话框

勾选度量方法

办单编号信息
织造注解信息
办单图片汇入
办单编织信息

3.1.1 选择开单日期、出办限期。
3.1.2 填写生产编号。
3.1.3 填写系列。
3.1.4 填写款式编号。
3.1.5 填写客户编号。
3.1.6 填写客户名称。
3.1.7 预选款式描述，点击“选择”从弹出的对话框勾选。也可单击空白框区域手动输入自己想要的描述。
逐一单击鼠标左键选择款式描述
再点击“确定”

3.1.8 输入师傅名可手动输入，也可单击菜单栏“词汇”“师傅名字”预设栏里选择。

3.1.9 选择制单类别，单击从下拉菜单中单击选择类别。
3.1.10 选择度量单位，单击从下拉菜单中单击选择，作为办单的尺寸单位。
3.1.11 选择针号，单击从下拉菜单中单击选择，作为办单的针号。
3.1.12 选择织机阔度，手动输入，总针数自动变量。
3.1.13 选择缝盘针号，单击从下拉菜单中单击选择。
3.1.14 选择缝盘缝毛描述，单击从下拉菜单中单击选择。
3.1.15 单击“图片”再单击“主图像”—“汇入图像”从电脑预存的文件夹中汇入款式图片。
3.1.16 单击“组合数量”设置组合数，方便制作同一办单分多份下数的款式。
3.1.17
单击“毛料”设置毛料信息。
3.1.17.1 设置办单重量单位，单击从下拉列表中单击选择重量单位。
3.1.17.2 输入物料编号，毛料名称。也可从“词汇”菜单栏中选择。
3.1.17.3 —单击毛料支数，弹出对话框，键入？股？支纱，并选择纱线支数制式。（纱线制式见1.1.1）。
3.1.17.4 —单击颜色下面的小方块弹出颜色模板对话框，从中选择颜色，作为办单纱线的颜色显示。
3.1.17.5 单击毛价下面的空白对话框，键入毛料价格，用作报价单的毛料价格参数。

3.1.17.6 单击“毛料类别”下的空白对话框，再单击从下拉列表中选择毛料类别描述。
3.1.17.7 单击“色号” “缸号”下面的空白对话框，键入色号及缸号。
3.1.18 单击“组合毛料”设置。
3.1.18.1 单击可变换 “ABC”制和“123”制显示，双击下面的框，可以输入自定义名称。
3.1.18.2 单击“毛料支数”再单击 弹出“计算混毛成分”对话框，设置毛料组合样式。
3.1.18.3 单击“毛料名称”下面的对话框可以自定义毛料显示。也可从“词汇”中选择。
3.1.18.4 单击“颜色”下面的空白框，可以再自定义选择颜色。同“5.1.17.4”项描述。
3.1.19 单击辅料，设置辅料信息。
3.1.19.1
单击弹出对话框，可从中选择预存的辅料信息。（预存设置见1.1.11）
3.1.19.1.1
也可自定义手动输入辅料信息，单击从电脑预存的档案中选择辅料图片描述，单击可键入辅料的价格信息，以及单位描述。以供报价信息。
3.1.20
单击“组合辅料”设置、查看辅料组合信息。（详见视频演示）
3.1.21 单击“尺寸表”设置键入尺寸信息。
3.1.21.1 单击选择尺寸单位制。
3.1.21.2 输入衣服部位尺寸。
3.1.21.3 单击“度量方法”下面的空白框，再单击从下拉列表中选择度量方法。
3.1.21.4 鼠标左键点击不放，可以随意拖动尺寸的显示顺序。

3.2字码及平方填写 5-2

3.2.1 勾选衫脚，若无衫脚则取消。
3.2.2 设置衫身组织数目，针对当衫身为多个组织时使用。（见5-2演示）
3.2.3 选择毛料，单击从下拉列表中选择。
3.2.4 单击从下拉列表中选择吓数界面显示毛料的样式。
3.2.5 单击从下拉列表中选择此幅片针号。
3.2.6 单击从下拉列表中选择此幅片的组织。
3.2.7 可手动输入自定义的组织显示。
3.2.8 输入选择字码拉力信息。
3.2.8.1 键入字码拉力部位。
3.2.8.2 键入拉力数据，可从下拉列表中选择拉力部位方式。也可手动自定义输入。
3.2.8.3 单击可以设定多种拉力方式，配合复杂组织拉力描述。
3.2.9 键入此幅片此组织的平方数据。
3.2.10 设置拉力系数。（详见5-2视频演示）
3.2.11 设置此组织布片的重量单位设置，作为整件衫的重量基准数据。（注：一定要准确）
3.2.12 设置收针时的边针数。
3.2.13 再依次设置衫脚的数据。
3.2.13.1 当组织为珠地或柳条时，在打。
3.2.13.2 当为坑条时，从下拉列表中选择“针对针”“针对齿”。
3.2.13.3 当为坑条时，可通过选择坑条在吓数界面的显示方式。
3.2.13.4 设置衫脚吓数界面的度量高度。“详见5-2视频演示”
3.2.13.5 设置此组织布片的重量单位设置，作为整件衫的重量基准数据。（注：一定要准确）
3.2.14
设定后幅字码信息，若为前幅一样打 钩，若不是一样的字码，另外如上所述再设置。
3.2.15 袖幅设置同上。
3.2.16 领贴设置。
3.2.16.1 从下拉列表中选择缝领贴的缝盘针号。以及实计针数。
3.2.16.2 选择是否分两条领贴做，适合领贴太长编织机不够长的做法，以及一些特殊的做法。
3.2.17 设置胸贴。
3.2.17.1 从下拉列表中选择缝领贴的缝盘针号。以及实计针数。
3.2.17.2 从下拉列表中选择前幅分边织的方法。
3.2.17.3 勾选是否隐藏胸贴，以便做相应的款式。
3.2.17.4 设置胸贴缝盘时的修正值。以便根据不同情况自定义调整。
3.2.18 设置衫袋。

3.2.18.1 从下拉列表中选择口袋的款式。
3.2.18.2 勾选是否隐藏衫袋，以便做相应的款式。
3.2.18.3 当有多中口袋款式时从的从下拉列表中选择袋款的数目，再逐一从的下拉列表中选择袋款的做法。
3.3放码及尺寸填写 5-3

3.3.1 勾选尺寸显示单位。
3.3.2 设置多尺码时每个尺码的输入方式。（详见视频5-3演示）
3.3.3 点击跳出再点击“放码”进行放码。
3.3.4 点击跳出“尺码设定”对话框。

3.3.5 师傅尺寸的查看和设置。

四．方程式的建立 4-1

函数选择
已有数据选择
方程式算式算数小键盘
方程式算式
方程式名称

一．我们在讲解方程式之前，先来温习一下基本的吓数计算公式
吓数入门公式：
一、后片公式：
1：（身长－衫脚高）×直密＝实际后身长转数
2：胸阔×横密＋缝耗针＝实际后胸阔针数
3：肩阔×系数×横密＝肩阔针数
4：肩斜×直密＝肩斜转数
5：夹阔×系数×直密＝夹阔转数
6：夹阔转数×系数＝收夹花转数
7：袖尾÷2=袖尾缝盘记号位置
8：（领阔-系数）×横密＝开领针数
9：后领深×直密＝后领深
10：领阔×系数＝后领底平位针数

二、前片公式
1：（身长－衫脚高）×直密+2转＝实际前身长转数
2：(胸阔+2cm)×横密＋缝耗针＝实际后胸阔针数
3：夹阔×系数×直密+2转＝前夹阔转数
4：前领深×直密＝前领深转数
5：领阔×系数＝前领底平位针数

三、袖子公式
1：(袖长－衫脚高)×直密×系数＝袖子总转数
2：袖阔×2×系数×横密＝袖阔总针数
3：（实际夹阔-袖尾缝合位置）×系数×直密＝袖山高
4：袖口阔×2×横密×系数＝袖口开针数

智能吓数纸的幅片运算原理是，幅片由线与线上的交点控制，线表现的是弧度，交点控制线的位置，交点由横向尺寸和直向尺寸固定其位置。纵多的点和线段连接形成一个规则的封闭区域。

二．客户尺寸、师傅尺寸、方程式的定义及关联

客户尺寸：客户的版单规定的所有尺寸，客户收货要验收的尺寸。客户固定的不能随意更改。
师傅尺寸：在计算衫片时，由吓数师傅自己定义的尺寸。
方 程 式：在计算衫片时，大部分尺寸通过运算程式来表达。

三、方程式的建立
鼠标指住要建立方程式的一点位，单击右键，弹出功能对话框，选择“新增横向/直向方程式”，然后再单击尺寸的另外一个交点。就弹出“方程式设定”对话框，选择尺寸建立方程式。

依次建立所有方程式：

第 33 页
