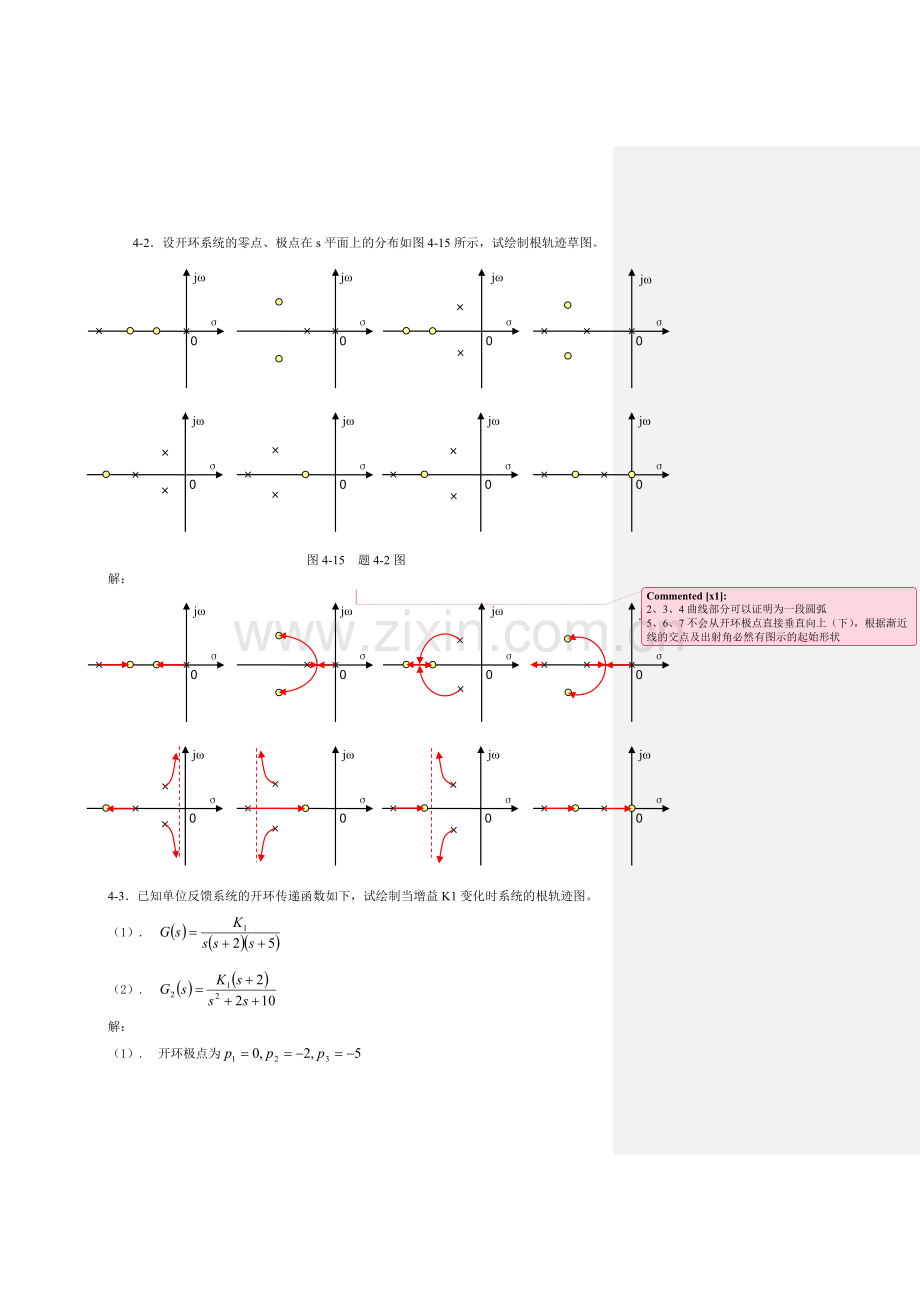

4-2.设开环系统的零点、极点在s平面上的分布如图4-15所示,试绘制根轨迹草图。
0
σ
0
σ
0
σ
0
σ
jω
jω
jω
jω
0
σ
jω
0
σ
jω
0
σ
jω
0
σ
jω
图4-15 题4-2图
解:
0
σ
0
σ
0
σ
0
σ
jω
jω
jω
jω
0
σ
jω
0
σ
jω
0
σ
jω
0
σ
jω
2、3、4曲线部分可以证明为一段圆弧
5、6、7不会从开环极点直接垂直向上(下),根据渐近线的交点及出射角必然有图示的起始形状
4-3.已知单位反馈系统的开环传递函数如下,试绘制当增益K1变化时系统的根轨迹图。
(1).
(2).
解:

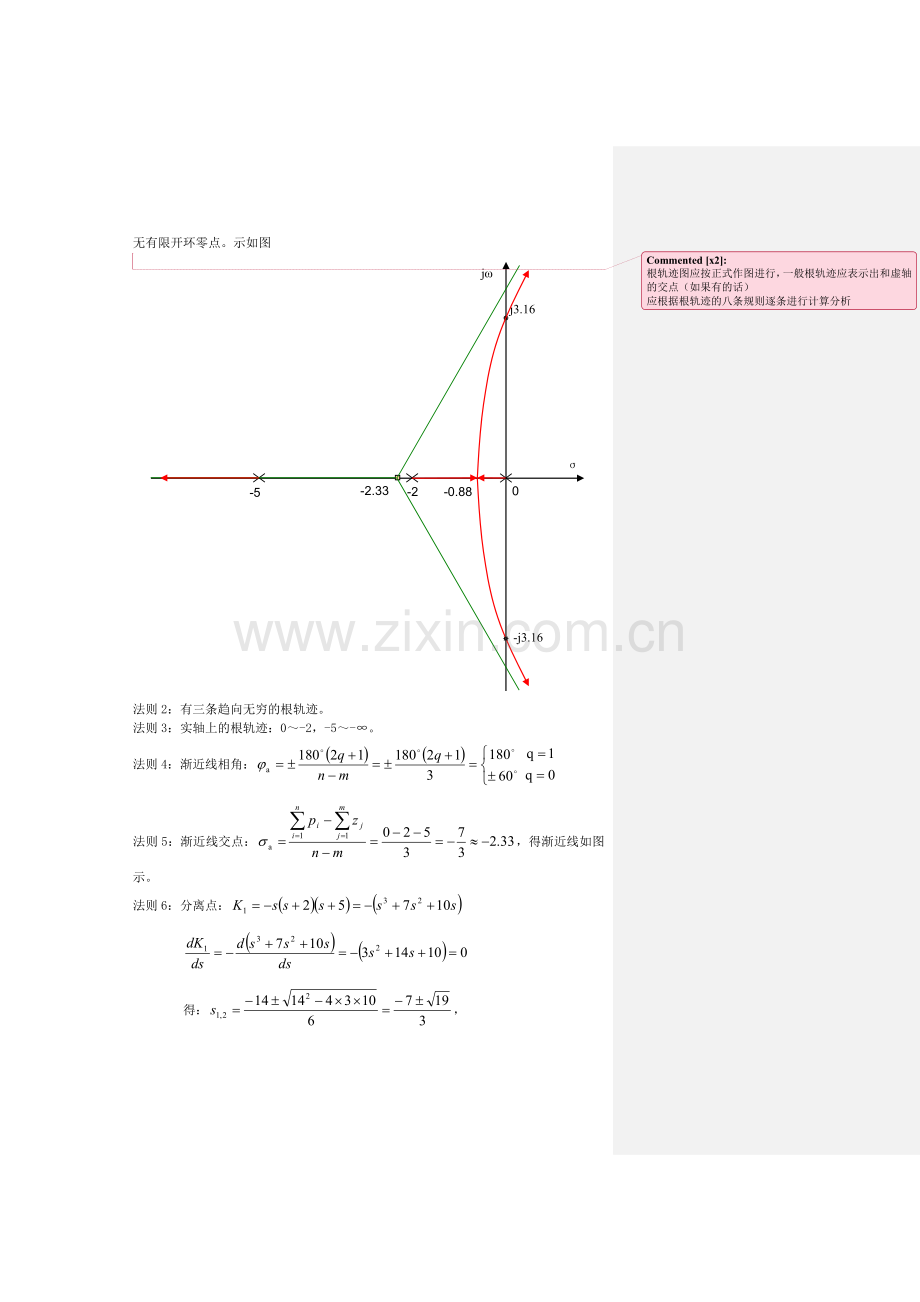

(1). 开环极点为
无有限开环零点。示如图
0
σ
jω
-2
-5
j3.16
-0.88
-2.33
-j3.16
根轨迹图应按正式作图进行,一般根轨迹应表示出和虚轴的交点(如果有的话)
应根据根轨迹的八条规则逐条进行计算分析
法则2:有三条趋向无穷的根轨迹。
法则3:实轴上的根轨迹:0~-2,-5~-∞。
法则4:渐近线相角:
法则5:渐近线交点:,得渐近线如图示。
法则6:分离点:
得:,
其中为实际分离点,
分离角为:。如图示。
法则8:虚轴交点:令代入特征方程,得:
综上所述,根轨迹如图红线所示。
(2).
0
σ
jω
-1+j3
-2
-1-j3
-5.16
曲线部分为圆弧,所有的数据应该在图上标出
根据规则逐条进行计算分析
开环极点为
开环零点为。示如图
法则2:有1条趋向无穷的根轨迹。
法则3:实轴上的根轨迹: -2~-∞。
法则6:分离点:
得:,
其中为实际分离点,分离角为:。如图示。
法则7:出射角:
得
法则1:对称性可得:
综上所述,根轨迹如图红线所示。
4-9 已知某单位负反馈系统的开环传递函数为
【试绘制当增益K1变化时系统的根轨迹图,并求:】
(1) 系统无超调的K1值范围。
(2) 确定使系统产生持续振荡的K1值,并求此时的振荡频率
(3) 【判断s=-1.5+j3.12是否在根轨迹上?若在,求另外两个根及对应的K1值。
(4) 闭环极点都在σ=-1左侧的K1值范围。】
红色字体为第二次印刷增加的内容
解:
开环极点为
渐近线相角:
渐近线交点:。
分离点:
得:,
其中为实际分离点,
此时。
分离角为:
虚轴交点:令代入特征方程,得:
0
σ
jω
-5
-4.67
-9
-2.06
-j6.7
j6.7
-1
根轨迹图应按正式作图进行,一般根轨迹应表示出和虚轴的交点(如果有的话)
画系统的根轨迹,如图示。
由根轨迹图可得:
(1) 系统无超调的K1值范围为保持所有根轨迹在负实轴时(分离点之前的部分),即。
(2) 确定使系统产生持续振荡的K1值为与虚轴交点时,即。此时的振荡频率为无阻尼自然频率,即闭环极点的虚部:。
(3) 【若s=-1.5+j3.12在根轨迹上,则应满足相角条件如果将其代入增益函数内,则易出现由于计算误差而发生K1有虚部而被判定不在根轨迹上。
。
即∠G(s)H(s)=±180º(2q+1).
所以满足相角条件,是在根轨迹上。
由于复数根应共轭,所以另外一个根为:s2=-1.5-j3.12
又由于分子的阶次低于分母的阶次超过了二阶,所以闭环特征方程的根的和应等于开环极点的和。
即:s+s2+s3=0+(-5)+(-9)=-14
得第三个根为: s3=-14-s-s2=-11
根据幅值条件可得此时对应的K1值为:
(4) 由根轨迹图可知,在-9左边的一条根轨迹的实部在整个K1的取值范围内均满足实部小于-1
在实轴[0,-5]之间存在一个最小的K1,其值为当s=-1时的值。即:
另外在复平面上还有一个最大的K1,其闭环极点为s1,2=-1±jω,此时对应的第三个闭环极点s3=-14-s1-s2=-12也可以将s12直接代入求得
根据幅值条件可得此时对应的K1值为:
即闭环极点都在σ=-1左侧的K1值范围为:】还可采用第三章作业中一道类似题目的解法进行求解
4-10 设单位负反馈系统的开环传递函数为
(1) 试绘制根轨迹的大致图形,并对系统的稳定性进行分析。
(2) 若增加一个零点z=-1,试问根轨迹图有何变化,对系统的稳定性有何影响。
解:
(1) 画系统的根轨迹,如图红线所示。
0
σ
jω
-1
-0.67
应写出根轨迹的作图过程
根据分离角可知给轨迹从原点出发离开实轴时的方向垂直实轴。
两个开环极点重合时,可用它们之间有一无穷小的距离,按根轨迹的规则进行同样的计算分析
如果零点在极点的左边(< -2)时又如何?
其中:渐近线相角:
渐近线交点:。
分离点在原点处,分离角为:。
可见系统除在K1=0时处于临界稳定之外,系统均处于不稳定状态。
(2) 增加一个零点z=-1后的根轨迹如图蓝线所示。
其中:渐近线相角:
渐近线交点:。
分离点在原点处,分离角为:。
使根轨迹向左移动进入左半平面,由根轨迹图可知此时除在K1=0时处于临界稳定之外,系统均处于稳定状态。即系统增加的零点使系统的稳定性获得了改善,由原不稳定系统变为了稳定系统。
