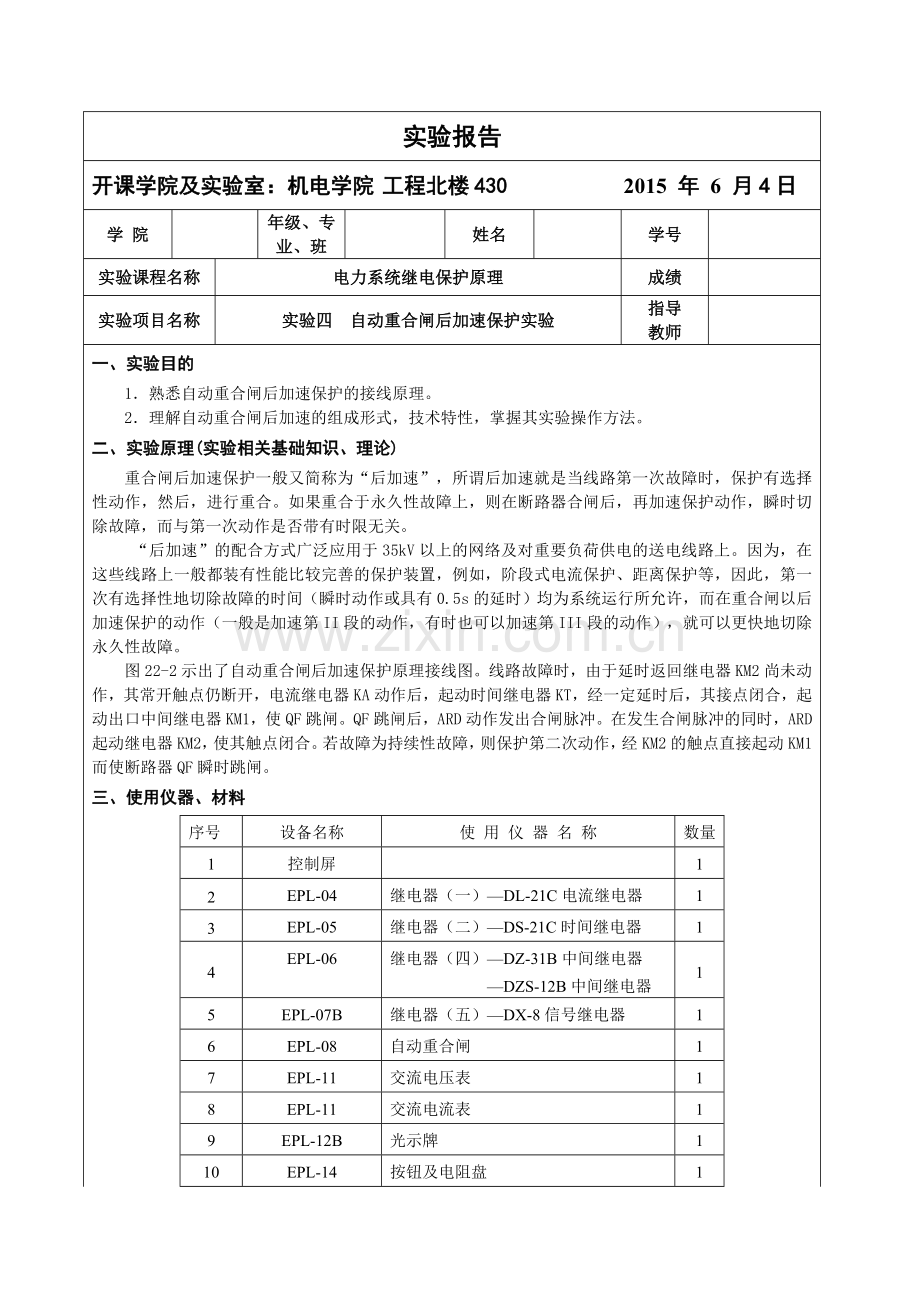

实验报告
开课学院及实验室：机电学院 工程北楼430 2015 年 6 月4日
学 院

年级、专业、班

姓名

学号

实验课程名称
电力系统继电保护原理
成绩

实验项目名称
实验四 自动重合闸后加速保护实验
指导
教师

一、实验目的
1．熟悉自动重合闸后加速保护的接线原理。
2．理解自动重合闸后加速的组成形式，技术特性，掌握其实验操作方法。
二、实验原理(实验相关基础知识、理论)
重合闸后加速保护一般又简称为“后加速”，所谓后加速就是当线路第一次故障时，保护有选择性动作，然后，进行重合。如果重合于永久性故障上，则在断路器合闸后，再加速保护动作，瞬时切除故障，而与第一次动作是否带有时限无关。
“后加速”的配合方式广泛应用于35kV以上的网络及对重要负荷供电的送电线路上。因为，在这些线路上一般都装有性能比较完善的保护装置，例如，阶段式电流保护、距离保护等，因此，第一次有选择性地切除故障的时间（瞬时动作或具有0.5s的延时）均为系统运行所允许，而在重合闸以后加速保护的动作（一般是加速第II段的动作，有时也可以加速第III段的动作），就可以更快地切除永久性故障。
图22-2示出了自动重合闸后加速保护原理接线图。线路故障时，由于延时返回继电器KM2尚未动作，其常开触点仍断开，电流继电器KA动作后，起动时间继电器KT，经一定延时后，其接点闭合，起动出口中间继电器KM1，使QF跳闸。QF跳闸后，ARD动作发出合闸脉冲。在发生合闸脉冲的同时，ARD起动继电器KM2，使其触点闭合。若故障为持续性故障，则保护第二次动作，经KM2的触点直接起动KM1而使断路器QF瞬时跳闸。
三、使用仪器、材料
序号
设备名称
使 用 仪 器 名 称
数量
1
控制屏

1
2
EPL-04
继电器（一）—DL-21C电流继电器
1
3
EPL-05
继电器（二）—DS-21C时间继电器
1
4
EPL-06
继电器（四）—DZ-31B中间继电器
—DZS-12B中间继电器
1
5
EPL-07B
继电器（五）—DX-8信号继电器
1
6
EPL-08
自动重合闸
1
7
EPL-11
交流电压表
1
8
EPL-11
交流电流表
1
9
EPL-12B
光示牌
1
10
EPL-14
按钮及电阻盘
1
11
EPL-17A
三相电源
1
12
EPL-11
直流电源及母线
1

图22-1 重合闸后加速保护的网络接线图

图22-2

四、实验步骤
1．根据过流保护的要求整定KA的动作电流和KT的动作时限。
2．由加速继电器，保护出口继电器和时间继电器的参数选择相应的操作电源。
按图22-2直流部分接线。认真仔细检查后，再请指导老师检查。
3．检查接线无误后加入直流电源。
4．等自动重合闸电容充满电后，用A站模拟线路故障，把万能转换开关打在电流保护处，再进行短路调节，电流继电器KA加入一个大于整定值的电流，此时加速继电器KMZ未起动，因此KA起动KT，KT经过一定时限起动KM1，使断路器跳闸，同时经KS发信号。
5．断路器跳闸后，重合闸发出合闸脉冲的同时，由ZCH出口触点DZ起动KM2，KM2动作后其延时断开的常开触点闭合，实现后加速。
6．模拟持续性故障，观察后加速动作情况。此时KM2触点已经闭合，KA动作信号不经过KT，直接由KM2的延时追回触点传给KS和KM1
五、实验结果及总结
1．KA2和KA1是过流保护继电器，与电流互感器相连。当发生短路时，电流过大，KA2和KA1动作。KS是信号继电器，通电时光示牌亮。KM1用来控制跳闸（YR），KM1通电时，其动合触点接通，则YR通电动作，断路器跳闸。而时间继电器KT和继电器KM2则是用来控制KS和KM1的接通。
2．重合于持续故障时，保护再次起动，KA1动作。由于重合闸的同时会启动KM2，KM2常开触点闭合，故KA1可经KM2的触点直接起动KM1而使断路器QF瞬时跳闸，实现后加速跳闸。
3．重合闸电路中，采用后加速时，加速回路中接入了KM2的常闭触点。为的是在 KM2动作后，切断加速回路，避免线路再次故障后立即启动加速回路。
4．重合闸后加速的优点有：（1）第一次是有选择性的切除故障，不会扩大停电范围，特别是在重要的高压电网中，一般不允许保护无选择性的动作而后以重合闸来纠正；（2）保证了永久性故障能瞬间切除，并仍然是有选择性的。缺点是切除故障较慢，因为第一次跳闸要经过延时。
