江安职校机械制造技能大赛车工试题(教师组).doc

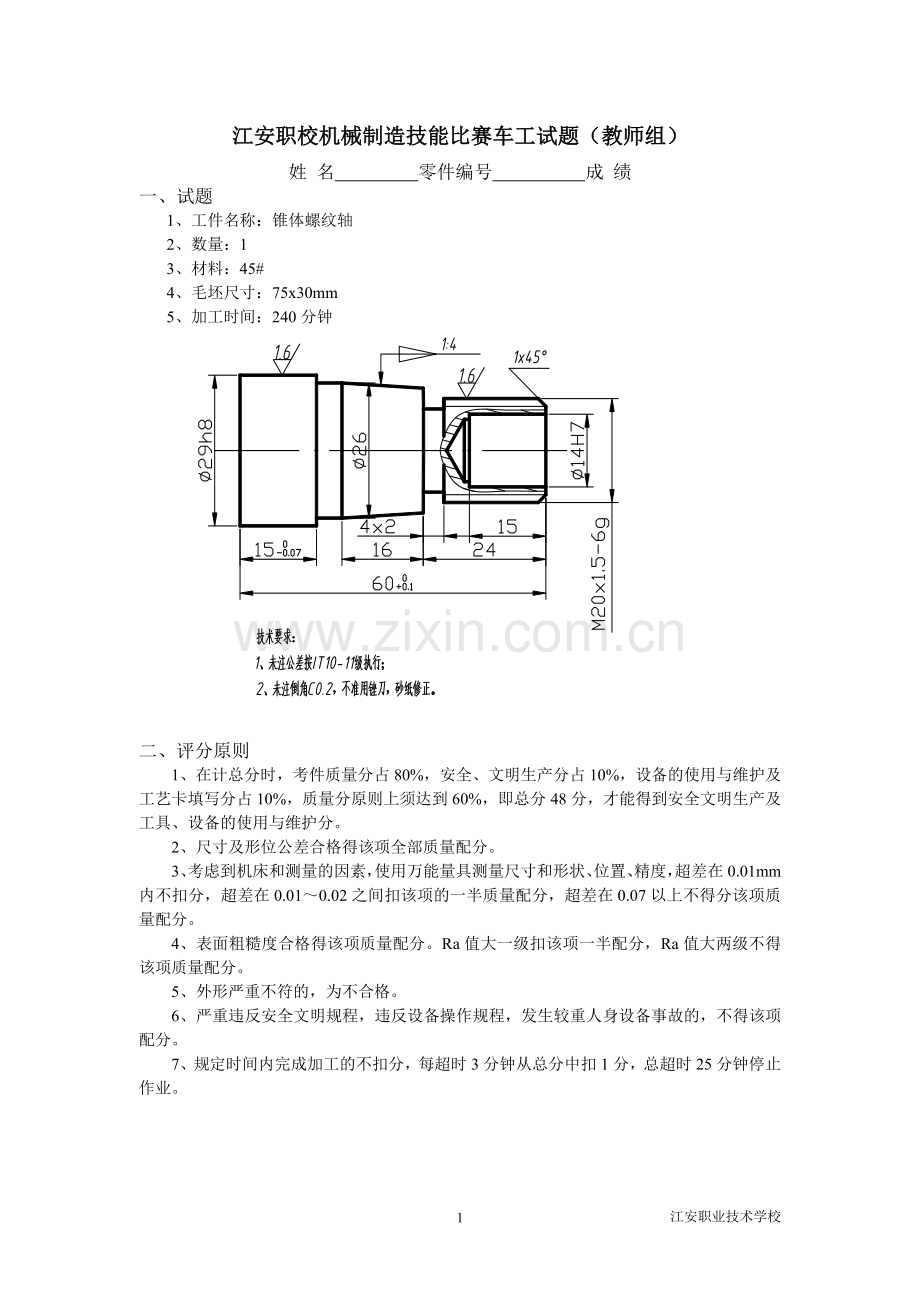

江安职校机械制造技能比赛车工试题（教师组）
姓 名 零件编号 成 绩
一、试题
1、工件名称：锥体螺纹轴
2、数量：1
3、材料：45#
4、毛坯尺寸：75x30mm
5、加工时间：240分钟

二、评分原则
1、在计总分时，考件质量分占80%，安全、文明生产分占10%，设备的使用与维护及工艺卡填写分占10%，质量分原则上须达到60%，即总分48分，才能得到安全文明生产及工具、设备的使用与维护分。
2、尺寸及形位公差合格得该项全部质量配分。
3、考虑到机床和测量的因素，使用万能量具测量尺寸和形状、位置、精度，超差在0.01mm内不扣分，超差在0.01～0.02之间扣该项的一半质量配分，超差在0.07以上不得分该项质量配分。
4、表面粗糙度合格得该项质量配分。Ra值大一级扣该项一半配分，Ra值大两级不得该项质量配分。
5、外形严重不符的，为不合格。
6、严重违反安全文明规程，违反设备操作规程，发生较重人身设备事故的，不得该项配分。
7、规定时间内完成加工的不扣分，每超时3分钟从总分中扣1分，总超时25分钟停止作业。
3

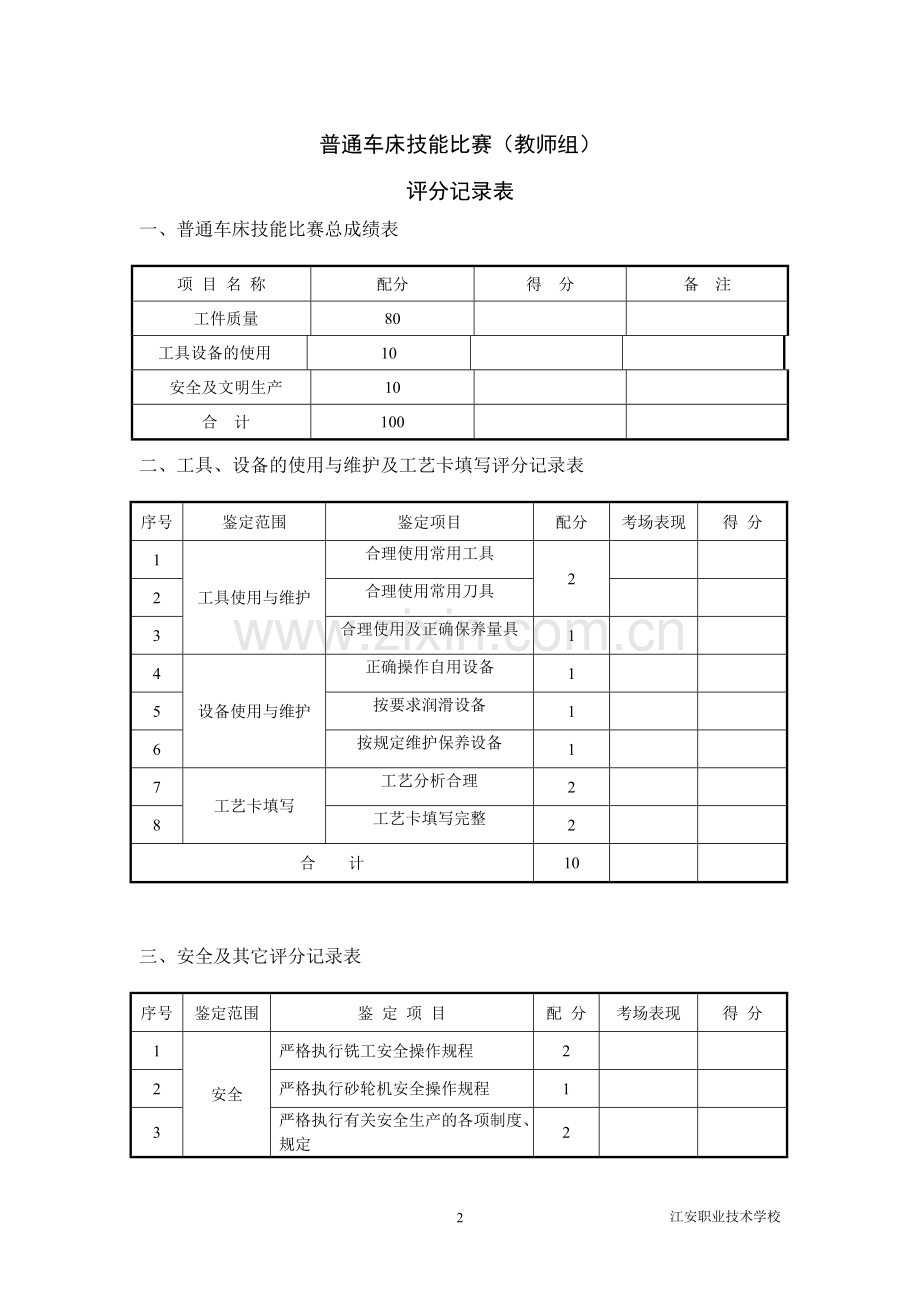

江安职业技术学校
普通车床技能比赛（教师组）
评分记录表
一、普通车床技能比赛总成绩表
项 目 名 称
配分
得 分
备 注
工件质量
80

工具设备的使用
10

安全及文明生产
10

合 计
100

二、工具、设备的使用与维护及工艺卡填写评分记录表
序号
鉴定范围
鉴定项目
配分
考场表现
得 分
1
工具使用与维护
合理使用常用工具
2

2
合理使用常用刀具

3
合理使用及正确保养量具
1

4
设备使用与维护
正确操作自用设备
1

5
按要求润滑设备
1

6
按规定维护保养设备
1

7
工艺卡填写
工艺分析合理
2

8
工艺卡填写完整
2

合 计
10

三、安全及其它评分记录表
序号
鉴定范围
鉴 定 项 目
配 分
考场表现
得 分
1
安全
严格执行铣工安全操作规程
2

2
严格执行砂轮机安全操作规程
1

3
严格执行有关安全生产的各项制度、规定
2

4
其它
严格执行有关文明生产的各项制度、规定
2

5
按定置管理规定及要求，整齐摆放工件
1

6
按定置管理规定及要求，整齐摆放工、刀、量具
1

7
按文明生产规定，工作完毕，打扫干净工作场地
1

合 计
10

四、考件质量评分表
考核项目
内容
配分
评分标准
检验结果
扣分
得分
外圆
（20分）
Ø29
10
误差每超出0.02mm扣一分，扣完该分值为止。

Ø14
5

Ø26
5

车锥面
（10分）
Ød max
5
大小径误差每超出0.02mm扣一分，扣完该分值为止。

Ød min
5

切槽
（10分）
4X2
10
误差每超出0.02mm扣一分，扣完该分值为止。

螺纹
（20分）
M20
20
按实际情况打分

内孔
（15分）
Ø14
10
误差每超出0.02mm扣一分，扣完该分值为止。

15
5

长度
（20分）
15
10
未标注公差尺寸误差按IT10-11级执行，误差每超出± 0.05扣一分。标注公差尺寸误差每超出± 0.02mm扣一分。

60

表面粗糙度
（5分）
1.6
5
有一处表面粗糙度超过标注值扣1分。

3.2
总 分
