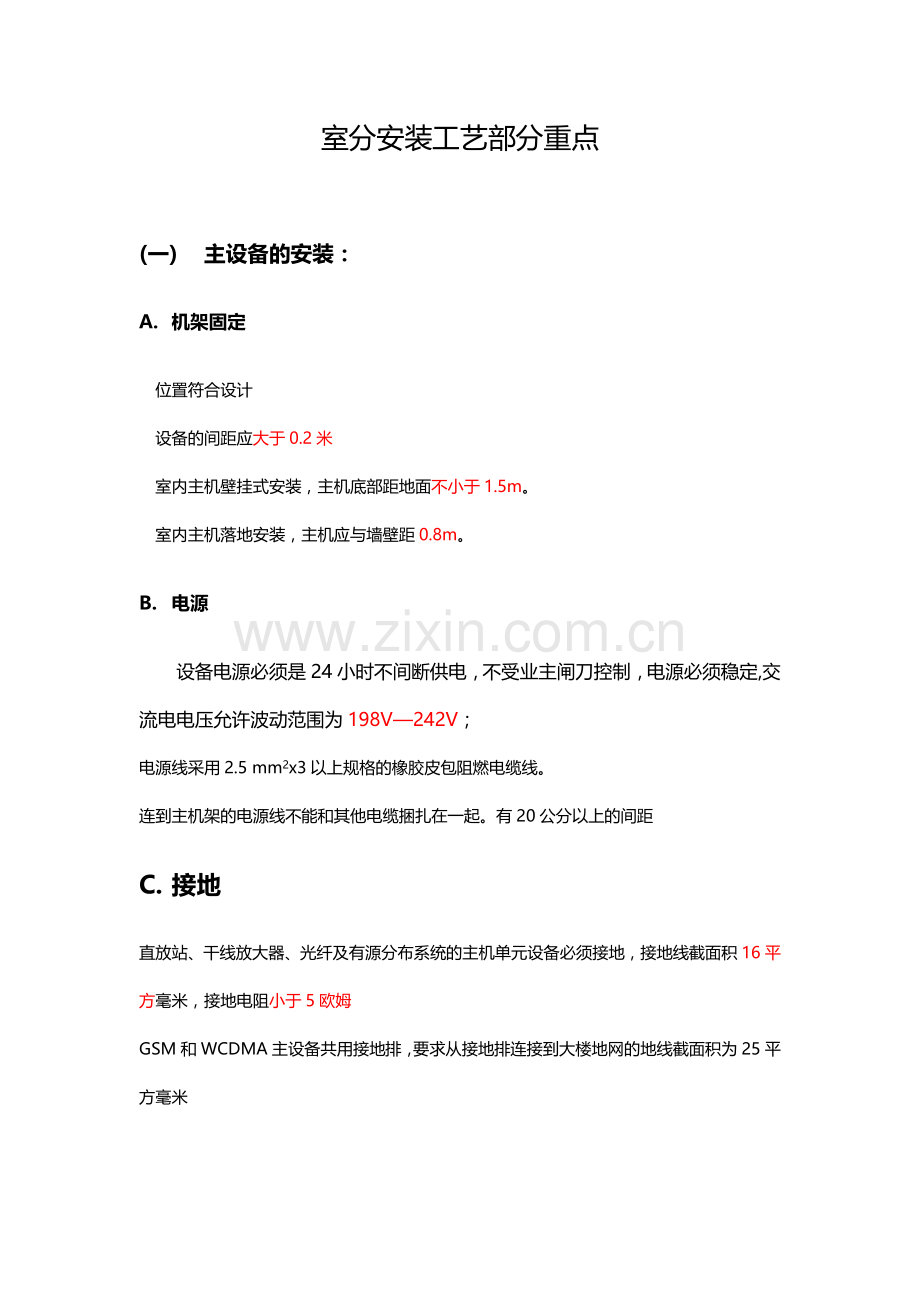

室分安装工艺部分重点

(一) 主设备的安装：
A. 机架固定
位置符合设计
设备的间距应大于0.2米
室内主机壁挂式安装，主机底部距地面不小于1.5m。
室内主机落地安装，主机应与墙壁距0.8m。
B. 电源
设备电源必须是24小时不间断供电，不受业主闸刀控制，电源必须稳定,交流电电压允许波动范围为198V—242V；
电源线采用2.5 mm2x3以上规格的橡胶皮包阻燃电缆线。
连到主机架的电源线不能和其他电缆捆扎在一起。有20公分以上的间距
C. 接地
直放站、干线放大器、光纤及有源分布系统的主机单元设备必须接地，接地线截面积16平方毫米，接地电阻小于5欧姆
GSM和WCDMA主设备共用接地排，要求从接地排连接到大楼地网的地线截面积为25平方毫米

(二) 布线
a) 馈线的布放必须按照设计文件（方案）的要求，且应整齐、美观，不得有交叉、扭曲、空中飞线等情况。
b) 弯曲要求

线 径
二次弯曲的半径
一次性弯曲的半径
7/8”
360mm
120mm
3/8”
150mm
50mm
1/2”普通
210mm
70mm
1/2”超柔
120mm
40mm

c) 没有用PVC管的地方要用黑色扎带，有白色PVC管的地方用白色扎带。两条以上的馈线要平行放置，每条线单独捆扎。套用PVC管的，其转弯处要使用PVC软管连接。扎带的头要剪齐，做到方向一致。
d) 室外馈线从馈线口进入室内之前，要求有一个“滴水弯”，或斜向上走线，以防止雨水沿着馈线渗入室内，“滴水弯”处套管在最低处需开出水孔（防止套管内积水）。馈线进出口的墙孔应用防水、阻燃的材料进行密封。外馈线接头、馈线接地点都必须进行防水密封。
e) 室内馈线的布放应尽量使用电气管井（弱电井），不能使用风管或水管管井，避免与强电高压管道、避雷地线、避雷网带和消防管道一起布放，确保无强电、强磁的干扰。
f) 室内馈线尽量在线井和天花吊顶中布放。
g) 地下停车场的布线应高于排风、消防等管道，以免因布线过低而引起车辆挂断馈线的现象。
h) 所有馈线、跳线、走线管都应用馈线夹、馈线座、线码、扎带等加以牢固固定，固定间距如下表：

>=7/8" 线径馈线
<=1/2 "线径馈线
馈线水平走线时
1.0米
1.5米
馈线垂直走线时
0.8米
1.0米
表二
(三) 其他
无源器件应用扎带、固定件牢固固定，不允许悬空无固定头安装。
室外天线都必须在避雷针的45度保护角之内。
覆盖天线与施主天线之间的隔离度应大于直放站信号源增益再增加10－15 d B的冗余储备
室外天线的接头必须先使用防水胶带缠紧，然后用塑料黑胶带缠好，胶带做到平整、少皱、美观，安装完天线后要擦干净天线。
