重庆医科大学土石方平整工程.docx

第一章 编制说明
第一节 概述
本施工组织设计的编制充分尊重招标文件的规定及本次招标所提供的一切有关资料。在认真研究招标文件内容的基础上，阐述了本工程实施的施工安排、施工计划、施工组织设计，以及工程质量、安全生产、文明施工和环境保护等措施。
第二节 编制依据
一、招标文件
1、重庆医科大学附属第二医院江南医院平场开挖施工工程招标文件。
2、重庆医科大学附属第二医院江南医院平场开挖施工工程设计施工图。
3、本工程招标文件补遗文件。
二、相关规范
1、《爆破安全规程》GB6722-2003
2、《中华人民共和国民用爆炸物品管理条例》
3、《爆破工程》中国力学学会工程爆破专业委员会编
4、《工程测量规范》（GB50026-93）
5、《JGJ59—99安全文明施工管理规范》
6、《建筑工程施工手册》第四版
7、《重庆市民用爆炸物品安全管理》
8、其他相关规范

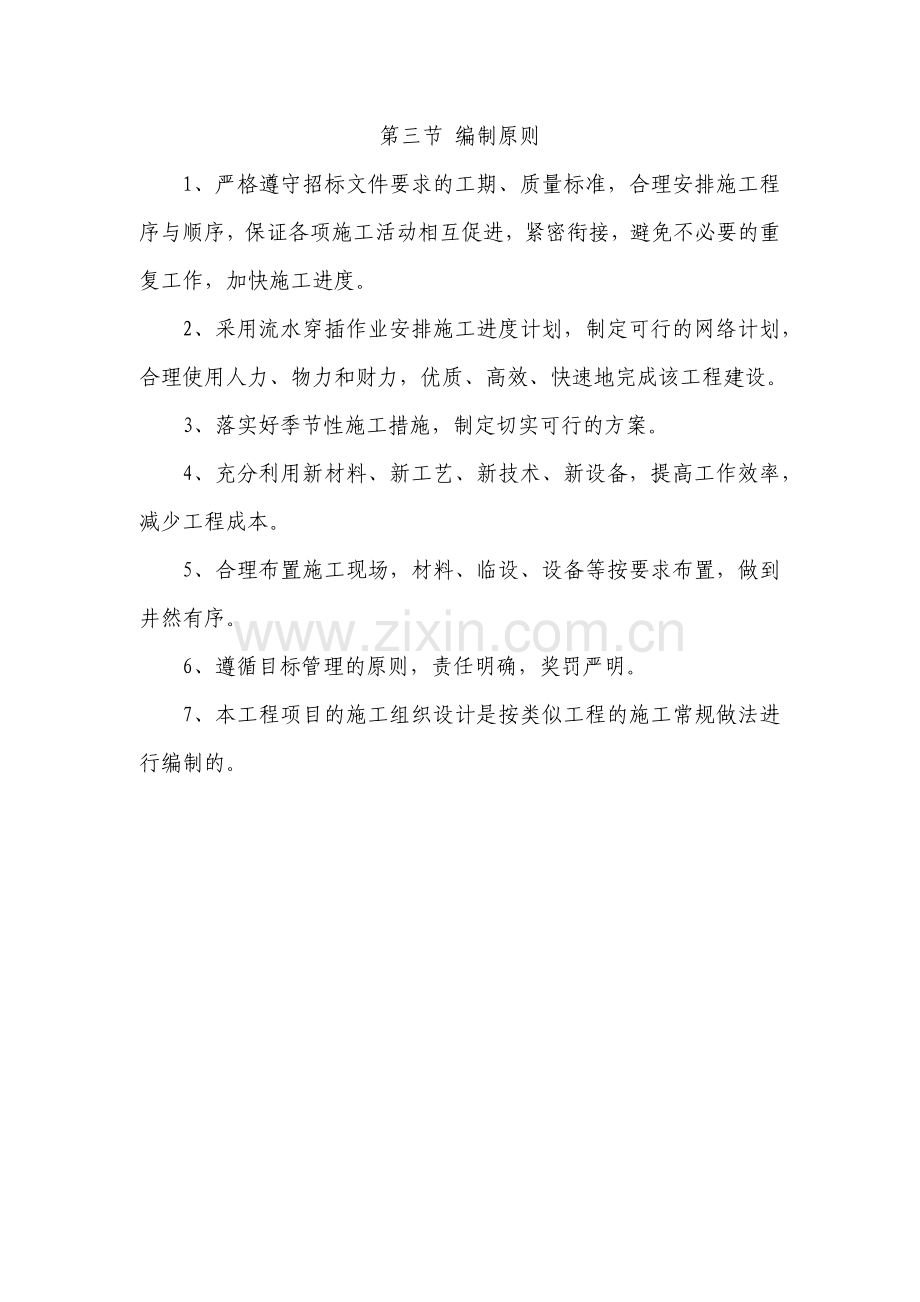

第三节 编制原则
1、严格遵守招标文件要求的工期、质量标准，合理安排施工程序与顺序，保证各项施工活动相互促进，紧密衔接，避免不必要的重复工作，加快施工进度。
2、采用流水穿插作业安排施工进度计划，制定可行的网络计划，合理使用人力、物力和财力，优质、高效、快速地完成该工程建设。
3、落实好季节性施工措施，制定切实可行的方案。
4、充分利用新材料、新工艺、新技术、新设备，提高工作效率，减少工程成本。
5、合理布置施工现场，材料、临设、设备等按要求布置，做到井然有序。
6、遵循目标管理的原则，责任明确，奖罚严明。
7、本工程项目的施工组织设计是按类似工程的施工常规做法进行编制的。

第二章 工程概况
第一节 工程规模
本工程为重庆医科大学附属第二医院江南医院平场开挖施工工程。平场开挖施工约35.2万m3（场内挖填转运），回填约32.92万m3，该项目估算工程费用约1200万元。
第二节 工程地点
本工程的施工地点为重庆市南岸区茶园新城区。
第三节 工程其他相关情况
一、施工用电
本工程施工用电需要我司自行预备发电机组自行发电，自备的发电机组功率与工程需用电力负荷相适应，确保施工期间的正常使用。
二、施工用水
本工程采用消防车或者洒水车运输工程用水和生活用水，并在生活区修建蓄水池。

第三章 工程实施目标
第一节 质量目标
严格执行《建筑安装工程质量检验与评定统一标准》GBJ300-88，确保一次交验合格并通过。平场高程低于设计施工高程+10cm，-30cm以内，平场人工摊座平整度及边坡修整斜面平整度控制在±10cm范围内，道路严格按设计平面走向和高程控制施工作业。
第二节 工期目标
根据我公司的技术水平和我们对同类工程的施工经验，并考虑现场的实际情况，本工程计划2012年12月20日开工，2012年12月20日竣工，总工期为120日历天。实际具体开竣工日期以中标后签订合同为准。严格按招标方要求工期施工，并在保证质量和安全的前提下尽量提前竣工。
第三节 安全目标
加强进场人员的安全思想教育，提高施工人员的安全意识，同时加大安全费用投入，杜绝死亡及重伤事故，月轻伤频率控制在1.5‰以下。
第四节 文明施工目标
严格按重庆市文明施工的各项规定执行，场内各种建筑材料堆码成行成垛，实行禁烟、无垃圾管理，保持场容、市容环境卫生，确保达到重庆市文明施工现场标准。
第五节 四新技术目标
充分发挥“科学技术是第一生产力”的作用，发挥我公司技术优势，采用先进的而且是我公司多次采用的新技术、新工艺和新设备、新材料:
1、利用微机进行施工进度网络计划管理、财务管理、劳动力管理等技术的应用；
2、电子测量技术，采用全站仪施测，结合计算机获取各点位坐标，快速准确地进行平基范围边线、高程、道路路基中线的测量。
3、光面爆破、预裂爆破、微差爆破、定向爆破等爆破技术的应用，有效保护周边建筑、设施、管线不受爆破工程的损害。
第六节 环境保护目标
在确保工程质量和工期的前提下，树立全员环保意识，采取有效措施，减少施工噪音和环境污染，自觉保护市政设施，最大限度减少对环境的污染，保证周边居民正常工作、生活、学习环境。

第四章 工程及项目班子配备
第一节 工程项目管理实施方案
一、对人员管理方面的控制
在优选项目负责人时，一定要选择作风正派、管理经验丰富的人员承担本工程的项目管理者，保证工程的质量、进度及提前或按期完工。
二、对材料、构配件的质量控制
1、材料质量、价格、供货能力的信息，选择好供货厂家，从而确保工程质量，降低工程造价。
2、部门根据工程进度情况，提出“双月滚动材料采购计划”，物资采购部门科学地组织材料采购、加工、运输、调度管理体系，加快材料的周转，从而满足施工的需要，确保正常施工。
3、材料检查验收，严把材料质量关。要特别重视材料的使用认证。以防错用或使用不合格的材料。
三、机械设备选用的质量控制
1、设备的选择，应本着因地制宜，因工程制宜，突出机械与施工相结合的特色，使其具有工程的适用性、可靠性、安全性等来予以控制。
2、设备的主要性能参数是选择机械设备的依据，要满足施工需要和保证质量的要求，同时在设备配置数量上应有一定的富裕。
四、对施工成本的控制方案
施工项目管理是一次性行为，其管理对象只有一个工程项目，因此成本管理只能在这种不再重复的过程中进行，成本管理是事先采取的主动性管理。
首先，成本管理是针对每个劳动者的，施工项目成本管理必然与工期管理、质量管理、技术管理、预算管理、资金管理、安全管理等相结合，从而构成了施工项目管理的完整网络。施工项目中的每一个管理职能部门、作业班组和个人都必须参与工程项目的成本管理，只有人人参与、人人重视，才能使成本管理的衔接紧密、通畅。
其次，制定科学合理的成本计划，为有计划、有目的、有组织地进行成本控制提供依据。工程实施前期，制定详细的成本控制计划，为按步骤、有目的、有重点的进行成本控制提供依据与考核标准。计划成本一旦确立，项目负责人对执行情况和效果进行监督和评价，奖优罚劣，以使成本计划得以实施。
五、对劳动力的选择方案
场平施工需要大量劳动力，而且时间相对集中，因此，开工前落实劳力来源，按计划适时组织进（退）场，是顺利开展施工、按期完成任务、避免停工或窝工浪费的重要条件之一。组织施工队伍时做好以下工作：
1、重素质。施工素质直接影响工程质量，施工队伍素质审查要严把“四关”，即政治素质、道德纪律、身体条件和技术水平四个方面。政治素质：主要看参加施工的动机，要有为社会主义建设作贡献、尽义务的意识，“一切朝钱看”的施工队伍是难以圆满完成任务的；道德纪律：主要看施工队伍的精神面貌、组织纪律性，要求是一支能吃苦耐劳、有组织、守纪律、过得硬、有领导的队伍；身体条件：场平工程施工劳动强度很大，作业时间长，有时要发扬连续作战的精神，没有健康的体格是难以完成任务的，故要选身强力壮以中青年为主的队伍；技术水平：应选择参加过场平工程施工的队伍。
2、要注重教育。教育是先导，只有适时耐心的教育，才能使施工队伍的素质不断提高。教育内容要有针对性，包括：改革开放政策与形势教育、法制教育、作风纪律教育、文化技术教育等。特别是在开工前，对进场施工要进行集中教育。要把工程建设的意义、任务情况、质量要求、效益情况交待给大家，使大家心中有数。从而感到工程施工责任重大、任务光荣、效益不错，从而安下心来，积极热情地投入施工。
3、签订好施工合同。在市场经济条件下，施工参加工程建设，希望获得好的经济效益是无可非议的。要使施工安心施工，把精力集中到工程质量上来，必须按经济规律办事，改过去的任务分配制为合同制。合同内容应包含人员数量、工程数量、取费标准、质量标准、奖罚标准、施工进度、安全施工等方面。
第二节 工项目管理目标及承诺
根据我公司的施工及管理能力，结合本工程的战略要求，我公司制定本项目的施工总体目标如下：
一、工程质量目标
严格按照ISO9002：2008量管理体系组织施工，保证施工质量第一次交验即达到国家现行建筑工程质量验收标准。
二、工期目标
招标人确定进场时间后120天内竣工并交付使用。
三、施工安全目标
认真贯彻“安全第一，预防为主”的安全工作方针，按照合同要求并针对本工程的特点，强化施工安全管理，全面落实安全生产责任制，创建无一安全事故发生的“平安工程”。
四、环保及文明施工目标
以“均衡生产，文明施工、科学管理”为宗旨指导工程建设。在合同实施的同时，同步实施相应的环保措施，使施工现场各项环保指标达到国标和地方标准、满足合同要求。施工作业人员一律挂牌上岗，工地做到整洁清爽、有序，施工标志齐全、美观，施工工艺科学合理，推行程序化、标准化作业，创建“文明工区”。
第三节 施工现场管理方式
一、组织原则
施工队伍素质的优劣，是决定能否优质、高效地完成工程建设任务的重要因素和必要条件。只有高素质的施工队伍，才能高效率、高水平地创造优质工程。
在本工程的建设中，我公司将本着“科学、先进、高效”的原则，精心组织、 科学施工、严格管理、信守合同，将“重庆医科大学附属第二医院江南医院平场开挖施工工程”建设成为“让业主满意”的合格工程,保证总体工程施工质量达到国家规定现行质量验收标准，工程一次交验合格。
二、现场施工管理机构
根据上述施工现场组织管理方式的原则，拟定施工项目现场组织管理机构形式如附件一所示
各队施工作业任务表如下所示：
序号
施工队伍名称
施工范围
1
开挖填筑队
①、覆盖层清理；
②、土方挖运；
③、石方挖运；
④、土石填筑、碾压；
⑤、土方机械设备运转及保养；
⑥、供风、凿岩设备运转及保养。
2
水电维护综合队
①、施工道路维护；
②、供水系统维护；
③、供电系统维护；
④、安全、文明设施修建；
⑤、照明系统维护；
三、施工组织机构的运作方式
1、本工程的情况及特点，有针对性的组建项目班子，并且人选一旦经甲乙双方认可，全班人员将处于启动状态，未进场之前，可根据设计要求积极为本工程做好开工前的准备工作（材料、机械、技术等准备工作与策划工作），并且以无条件满足本工程需要为前提，未经业主同意中途变换人选，我公司愿意接受处罚。
2、根据项目经理部的工作实际，具体明确每个项目管理工作人员的责、权、利，使全体管理人员有条不紊、忙而有序地开展工作，从而较大幅度地提高项目经理部的工作效率，有效促进整体管理实力的强化，使项目经理部管理体系有理多的精力和时间来分析运筹各种复杂的管理局面，做到项目整体下活一盘棋，充分发挥每个棋子的作用，并且决策做到有的放矢，成竹在胸，不打无把握之仗。
3、用已制定的各项管理制度来指导、督促、规范每个人管理人员的工作质量、效率。变“人管人”、“人盯人”为“制度管理人”，做到项目管理“有章可循、有法可依、执法必严、违章必纠”，形成奖罚分明的先进管理模式。
4、在劳动力调配上，由项目经理部会同单位劳动力调配部门，组织优秀施工班组，由具有丰富施工经验和专业技术较高的队伍参与本工程的施工。
在物力上，单位的机电物资部门将优先供应和更换现场需要的各种材料，同时对用于本工程的挖机、自卸汽车、拌和设备等施工机具优先解决，并指派专人负责，确保机械器具的正常运转和使用。
在财力上，建设单位拨付的工程款在银行成立专门帐户，专款专用，当建设单位的资金暂时不到位时，由单位内部矛盾通过资金结算中心等部门调集资金，保证工程正常施工。
四、项目班子及部门岗位职责
1、部门岗位职责
技术部：在项目总工的直接领导下全面负责项目部的技术管理。工作内容包括施工技术措施及施工进度计划的制定等，技术部下设测量队
质量安全部：在项目总工的直接领导下负责本工程的质量、安全及环保管理。
计划经营部：在项目经理的直接领导下负责项目部的经营管理，包括，统计、报量结算、合同管理及成本管理等；
设备物资部：在项目经理的直接领导下负责项目部的材料、设备的采购及管理。
综合办公室：负责项目部的后勤、劳资、资金使用和管理等财务活动、公安及项目部办公室的管理。
2、项目领导班子岗位职责
序号
职别
职责内容
1
项目经理
全面负责工程施工实施的计划决策、组织指挥、协调等经营管理工作，承担经营管理责任，终身负责工程质量管理。
2
项目总工
全面负责工程项目技术、质量、安全及贯标工作。参与经营决策，协调各专业技术施工的交叉作业。在项目经理外出期间代行项目经理职权。
终身负责该项目的技术、质量管理
3
技术部主管
专职专责负责该项目的图纸会审、施工组织设计、施工技术，并负责施工技术、质检等资料、档案的管理工作
4
质检部主管
专职专责负责质量检查、验收、签证，对工程施工质量终身负责
5
安全部主管
专职专责负责该项目的现场施工安全及文明生产的管理工作
6
财务部主管
负责该工程的财务管理工作
7
物资部主管
专职专责负责各种材料的采购、供应及材料保证管理工作。
8
计划部主管
负责该工程的预（决）算、及材料、资金计划管理工作
9
施工部主管
按图纸、规范、施工组织设计组织施工，保证工期和质量，管理各专业工长和现场劳动力的使用。
参与经营决策。终身负责项目的施工质量。

第五章 施工现场布置及施工准备
第一节 工现场准备方案及工作计划
一、施工现场准备工作计划
接到中标通知书后，与业主进行合同签订的同时，开始施工现场准备工作，施工现场准备工作主要做好以下几项工作：
1、复查和了解现场
复查和了解现场的地形、地质、文化、气象、水源、电源、料源或料场、交通运输、通信联络以及城镇建设规划、环境保护等有关情况。并将拟保留的原有通信、供电、供水、供暖、供油、排水沟管等地下设施复查清楚，在施工中要采取保护措施，防止损坏。
2、确定工地范围
根据施工图纸和施工临时需要确定工地范围，及在此范围内有多少土地，哪些是永久占地、哪些是临时占地，并与地方有关人员到现场一一核实、绘出地界、设立标志。
3、清除现场障碍
施工现场范围内的障碍如建筑物、各种管线、道路、民房等必须拆除或改建，以利施工的全面展开。
4、办妥有关手续
上述占地、移民和障碍物的拆迁等都必须事先与有关部门协商，办妥一切手续后方可进行。
5、作好现场规划
按照施工总平面图搭设工棚、仓库；安装供水管线、架设供电和通信线路；设置料场、车场；修筑临时道路和临时排水设施等。
6、道路安全畅通
场平施工需要许多大型的车辆机械和设备，原有道路能否承受此种重载，需要进行调查、验算，不合要求的应作加宽或加固处理，保证道路安全畅通。
二、劳力、机具设备和材料准备工作计划
1、劳力
场平施工需要大量劳动力，而且时间相对集中，因此，开工前落实劳力来源，按计划适时组织进（退）场，是顺利开展施工、按期完成任务、避免停工或窝工浪费的重要条件之一。
场平工程施工劳动强度很大，作业时间长，有时要发扬连续作战的精神，没有健康的体格是难以完成任务的，故要选身强力壮以中青年为主的队伍；同时，应选择参加过场平工程施工的队伍，他们中有相对稳定的作业手、机械工、电工等技术工人，具有一定的独立施工能力。
2、机具设备
场平工程施工需要大量的机械设备和运输车辆，其中大、中型机械设备和运输车辆更是施工的主力。在以往施工时，常因某一关键机械（或设备、车辆）跟不上而严重影响施工，造成很大浪费。这种现象多为准备工作不充分或计划不落实所致。因此，根据现有装备的数量、质量情况和周密的计划，分期分批地组织进场。其中需要维修、租赁和购置的，应按计划落实，并要适当留有备份，以保证施工的需要。
3、材料
场平工程施工需要大量材料，除雷管、炸药、油料等主要外购材料外，还有部分地方材料，因此，其费用高低直接关系到工程造价。同时，材料的品质、数量、以及能否及时供应也是决定工程质量和工期的重要环节。材料准备工作的要点是：品质合格、数量充足、价格低廉、运输方便、不误使用。在保证材料品质的前提下，本着就地取材的原则，广泛调查料源、价格、运输道路、工具和费用等，做好技术经济比较，择优选用，同时根据使用计划组织进场，力争节省投资。
三、施工技术准备工作计划
1、熟悉图纸资料和有关文件
施工队伍接受工程任务后，全面熟悉施工图纸、资料和有关文件，参加业主工程主管部门或建设单位组织的设计交底和图纸会审并作好记录。
a. 设计图纸是施工的依据，施工单位和全体施工人员必须按图施工，未经业主和监理工程师同意，施工单位和施工人员无权修改设计图纸，更不能没有设计图纸就擅自施工。
b. 施工单位应组织有关人员对施工图纸和资料进行学习和自审，做到心中有数，如有疑问或发现差错应在设计交底和图纸会审中提出，请上级给予解答。
c. 设计交底和图纸会审中，着重要解决以下几个问题：设计依据与施工现场的实际情况是否一致;计中所提出的工程材料、施工工艺的特殊要求，施工单位能否实现和解决;计能否满足工程质量及安全要求，是否符合国家和有关规范、标准;工图纸中土建及其它专业（水、电、通信、供油等）的相互之间有无矛盾，图纸及说明是否齐全;纸上的尺寸、高程、轴线、预留孔（洞）、预埋件和工程量的计算有无差错、遗漏和矛盾。
2、编制实施性施工组织设计
根据设计文件、现场条件，各单位工程的施工程序及相互关系，工期要求以及有关定额等编制施工组织设计。
施工总平面图是施工组织设计中的重要组成部分，实践证明：其布局合理与否，不仅直接关系到是否便于施工，而且对工程造价、工期、质量，乃至与当地关系等方面都会产生很大的影响，因此，必须做好该项工作。
施工总平面的布局应符合下列要求：
a.现场的地物地貌相结合，做到布局合理、工程量少、便于施工及使用。
b.临时工程设施应尽可能与永久工程相结合，尽量不占或少占耕地，不应早占或占而不用，以便减少投资和节约用地。
3、作好技术交底工作
根据设计文件和施工组织设计，逐级做好技术交底工作。
技术交底是施工单位把设计要求、施工技术要求和质量标准贯彻到基层以至现场工作人员的有效方法，是技术管理工作中的一个重要环节。它通常包括施工图纸交底、施工技术措施交底以及安全技术交底等。这项交底工作分别由高一级技术负责人、单位工程负责人、施工队长、作业班组长逐级组织进行。
第二节 施工现场平面布置方案
一、施工布置的主要内容
1、场内施工交通
根据场内现有交通情况，考虑是否需要修建场内交通道路，并进行线路选线，以满足施工机械进入各施工工作面的需求。
2、施工临时办公生活设施
根据当地民房、交通、水源、供电及方便项目管理等综合因素，布置施工现场项目管理部、职工福利房、职工食堂、办公室、会议室等，满足施工管理机构办公和施工人员日常生活的需要。
3、施工临时生产设施
根据本工程的施工任务，结合周边条件考虑施工区内设备停放场、物资堆存、风水电来源、成品及半成品料的加工等临建设施，以满足工程施工的需要。
二、施工总平面布置的条件与原则
1、施工营地、施工场地等临时设施与施工道路均按招标文件要求及发包人提供的各种条件在指定的范围内进行规划布置。
2、所有的生活、生产临建设施、施工辅助企业等的规模和容量按施工总进度及施工强度的需要进行规划设计，力求布置紧凑、合理、方便使用，规模精简，并尽可能租用当地现有设施，以降低工程造价、缩短施工准备时间，并尽量避免对主体工程施工的干扰和影响。
3、按国家有关规定和招标文件的要求，所有的生活、生产等设施布置要体现安全生产、文明施工。
4、各施工场地及营地均按有关要求配置足够可靠的环保设施及消防设施，避免施工对公众利益的损害，并考虑为其它人员提供方便。
5、统筹最优原则，即在各单元均满足要求前提下，用系统分析方法求得最经济的布置方案原则。
三、施工环境保护设施布置
我公司在承建本合同工程中将严格遵守国家有关环保的法律、法规和规程，并按招标文件的有关规定，做好施工区的环境保护工作，防止由于工程施工造成施工区及附近地区的环境污染和破坏。
1、严格按照招标文件和施工图纸的要求，在发包人的统一协调下，做好弃碴场利用和堆放的管理、组织和治理工作，保护弃碴场边坡和施工开挖边坡的稳定，防止料场、永久建筑物基础和工程区附近的污染。
2、在石方开挖施工中采取湿式凿岩、喷雾洒水、个体防护等综合防粉尘、防噪声、防废气治理措施，保障工人的劳动卫生条件。
3、所有施工运输车辆均配备可靠的设施，防止粉尘污染和渣料的滚落，并在汽车及设备修理场地内设置车辆冲洗设施，确保工地的车辆不把泥土、碎屑及灰尘等类似物体带到公共道路路面或施工场地内。
4、安排专人和洒水车等专用设备对施工场地和本标所属范围内的施工道路进行清扫和洒水。
5、各施工场地及营地均按有关要求配置足够的环保设施。
6、指定专职的环保监督人员对工程实施进行全过程的监测和指导。
7、严格执行招标文件和发包人对施工区内生态环保的要求和规定。
8、根据招标文件的规定，并按照发包人要求适时拆除一切必须拆除的施工临时设施和生活临时设施，并清理干净或及时恢复原来用途、恢复植被。

第六章 体工程的主要施工技术方案
第一节 施工技术方案说明
我公司对本合同工程施工制定了如下施工技术总体施工技术方案：
1、充分利用现有的施工通道，合理进行施工布置，制订科学的施工程序和方法。土方开挖采用推土机集碴，液压反铲挖掘机挖土方及石渣12t自卸汽车装运至指定的地点堆放，大孤石及石方开挖采用钻爆法施工。小于3米的石方爆破采用手风钻钻孔装药爆破，大于3米的石方爆破采用潜孔钻钻孔装药爆破。
2、认真研究制定切实可行的施工总体方案，并在施工过程中不断优化，积极采用先进、合理的施工技术和优选施工工艺，在交通条件许可的情况下，采用“平面多工区、段内流水作业”的施工方法穿插施工，各个施工作业场面按24小时不间断作业安排生产，以缓解工期紧张的矛盾。
3、所有施工技术措施的制定均以各单位工程，分部工程的合同质量、安全要求、合同控制工期和合同总工期为基础，并保障各阶段工程形象进度如期顺利实现，满足总体工序的合理搭接，协调平衡。
4、贯彻执行各项劳动保护和安全文明施工、环境保护的法律法规和规程，改善劳动条件，保障作业人员的健康和安全，创建文明工区。
5、统筹安排，合理计划，科学组织，做好人力、物力的综合平衡，努力实现均衡生产。
6、组织高强度机械化施工，骨干施工设备为性能优良的施工机械，以保证施工机械的出勤率。另外还将按各单项工程高峰期的平均施工强度需要考虑一定数量的各型设备以作备用，施工过程中认真做好各种设备的定期维护、保养工作，保证设备的出勤率和完好率，确保本合同优质安全按期建成。
7、顾全大局，服从发包人统一协调指挥，处理好本标工程与其它标段施工之间的关系，发掘内部潜力消化施工干扰，并尽力为他人提供方便。
8、工程开工后，利用现有的施工通道条件及可租用当地民房的条件，抓紧完成供水、供电及临时施工道路的修建工作，并同时展开本标范围内开挖、回填地块的覆盖层的开挖工作，并随即开展场内土石方开挖、填筑平行施工作业，形成多个工作面同时开挖、填筑施工的格局，以保证总体施工进度的协调推进。
在石方开挖区，合理应用光面爆破、预裂爆破等控制爆破技术，确保开挖轮廓，减少爆破震动对围岩及相邻建筑物的影响。同时,投入高强度作业的土石方设备，以确保总体工程按期完工。
土石方调配按“就近调配”的原则施工，以降低施工成本，并提高生产率。
采用先进的测量仪器，建立三级测量复核系统，确保施工精度和质量。
第二节 工程测量技术方案
一、测量准备
充分做好施工测量前的准备工作，准备工作的主要内容如下：
1、对检校好的测量器具进行检查，看是否齐全及损坏。
2、核红线桩与基准点。为保证整个场地定位及标高的准确，对建设单位提供的水准进行校核。
3、定测量放线方案。根据设计要求与施工组织设计，制定切实可行的测量放线方案，保证测量放线工作顺利进行。
二、定位放线
根据建设单位提供的红线图对河道边线进行定位放线，施测中严格控制精度，定位放线的基本步骤如下：
1、根据设计定位条件测设“控制网”。作为开挖的依据。
2、测定边线、道路中线控制桩。在征地边线、道路中线上测定中线、边线控制桩。
3、撒灰线。根据测定的边线、中线撒灰线，自检合格后提请有关部门和建设单位验线。
三、各施工层标高控制
标高控制主要是沿山体向下竖直进行。引测步骤如下：
1、用水准仪根据水准点在河道两边山体引测出起始标高线。
2、据施工进度用钢尺沿铅直方向，向下量至设计标高。
3、水准仪安置到施工层，校测由上面传递上来的各水平线，在各层抄平时，后视两条水平线以作校核。
四、方格网标高控制
根据己建立的平面和高程控制系统，放出边界桩，并在各边界设置横向及纵向控制桩，每1OOm设置一个，控制桩用混凝土浇筑，埋深在地面以下20cm，以控制边界以及控制高程。
测设10m×10m的方格网来实施施工放样，并且测出方格桩点的地面高程和设计高程，如果地面高程大于该点的设计高程则为挖方，反之则为填方。将每一个桩的挖填高度用红铅笔写在桩上(侧面)，填土用“+”号，挖土用“-”号。为便于挂线找平，在方格网内再增设加桩，将方格分成10m×10m的小方格。如为填方时，则根据填方的高度在桩上挂好线填土；如为挖方时，在桩点四周挖至所需深度。根据现有场地标高，本工程土石方以挖方为主。
取土爆破作业时，每爆破一层，对该层高程及时测量，严格控制爆破开挖的高程，既不超深又必须达到设计开挖标高。将标高控制在规范允许范围内。施工过程中，应对控制点进行保护，并经常进行复测，做到准确无误。
五、平基标高测量验收标准
达到国家有关施工质量验收规范要求，并一次性验收合格。平场高程只允许偏差设计施工高程+10cm，-30cm以内，平场人工摊座平整度及边坡修整斜面平整度必须控制在±10cm范围内，道路严格按设计平面走向和高程控制施工作业。
第三节 地平整土石方开挖技术方案
土方采用自上而下分层开挖的方法施工，每层开挖前，先形成施工道路，各级开挖边坡形成之前，完成相应高程的地表截排水系统的施工。
根据液压反铲挖掘机工作效率的需要，确定分层高度按4～4.5m控制，个别台阶根据实际的开挖深度适当调整。
一、施工区场地清理
工作内容为清理开挖工程区域内的树根、杂草、垃圾、废渣及监理工程师指明的其它有碍物。采用液压反铲装自卸汽车运往弃渣场。
施工时注意保护清理区域附近的天然植被，以免因施工不当造成清理区域附近林业资源的毁坏，以及对环境保护造成不良影响。按监理工程师要求焚毁无价值可燃物时，采取必要的防火措施，无法烧尽或严重影响环境的清除物，按监理工程师指定的地区进行掩埋。掩埋物以不妨碍自然排水或污染施工区为原则。场地清理中发现的文物古迹，按规定办理。
二、土方开挖
土方开挖遵循自上而下分层开挖的原则，分层高度一般按4m控制，局部位置根据实际情况进行调整。
土方开挖采用反铲挖掘机一次性开挖，离填方区距离不足100m的开挖料直接采用推土机推运至填方场，距离超过100m的开挖料采用推土机配合反铲挖掘机挖土装车，自卸汽车运输到土石方调配目的地。
土方开挖边坡按实际宽度每侧预留10～20cm以便人工修整。路床顶面标高，考虑因压实而产生的下沉量，开工后通过实验确定其值，用以控制路床顶面的开挖标高。
三、石方开挖
1、开挖方案
石方开挖采用钻爆法施工，自上而下台阶梯段爆破。
对于梯段高度小于3m的部位，采用柴油空压机供风，手风钻钻孔，非电毫秒雷管起爆，导爆索传爆，主爆孔按加强松动爆破装药，周边孔按光面控制爆破技术实施。对梯段高度大于3m的部位，采用100B型轻便潜孔钻配合覆带式液压钻钻孔，台阶梯段爆破，主爆孔按减弱抛掷爆破装药，周边孔按预裂爆破实施。工艺流程如附件二。
2、爆破安全控制及最大单响药量
由于工程区地形复杂，为了安全起见，爆破最大单响药量按个别飞石距离小于20m控制，除最大单响药量按下述公式进行进行控制外，同时需要采取切实有效的爆破安全保护措施，防止飞石伤人或打坏其它建筑物。
a. 飞石安全距离计算公式：×20×1.352×2.23=121.93(m)
式中，KF—安全系数，一般取1.0～1.5;
n—爆破作用指数，取1.35；
不受飞石击伤的安全距离为121.93m，以不小于200m为宜。
b. 震波影响的安全距离的计算
RC=KC×a×Q1/3=7.0×1.0×31.511/3=22.11(m)
式中Kc—依所保护的建筑物地基土而定的系数，查表取KC=7.0。
a—依爆破作用而定的系数，查表由n可得a=1.O。
Q—一孔爆破药量(kg)
c. 破防空气冲击波的安全距离计算
RB=KBQ1/2= 30×31.511/2 =168.40(m)
式中KB——与装药条件和破坏程度有关的系数，查表取KB=30。当采用裸露爆破时，RB=50×31.511/2=280.67(m)
d. 爆破毒气的安全距离计算:
Rg=kgQ1/3=160×31/3=230.76(m)
式中:Kg——系数，根据有关试验资料统计，一般取Kg的平均值为160，下风时，Kg值乘2。
Q—一次爆破总炸药量(t)。考虑有多孔连续爆炸，取Q=3.0t。
3、出渣运输方案
所有开挖爆渣全部采用机械出渣，当出渣距离填方区不足100m时，直接采用推土机推运至填方场，当距离超过100m时，开挖料采用推土机配合反铲挖掘机挖土装车，自卸汽车运输到土石方调配目的地。
4、钻孔爆破作业方案
①光面爆破
光面爆破钻孔作业与梯段台阶开挖钻孔平行施工。
光面爆破滞后于梯段爆破150ms左右起爆。采用2#岩石销铵炸药为主要的爆破材料，采用间隔装药的方式，利用导爆索作为主要引爆系统。
在钻孔前精确测量边坡开挖线，并用红油漆标明孔位。在钻孔时，采用水准仪配以铅锤和样架控制钻孔角度，钻孔过程中，适当降低钻孔速度，以确保钻孔的准确无误。装药时，先将药卷按设计间隔装药结构用胶布绑在竹片上，然后放入孔内，纸团放置在药卷顶部，最后用钻孔岩屑将孔口封堵密实。
②梯段爆破作业
梯段爆破分别考虑手风钻造孔和潜孔钻造孔两种方式，台阶高度按3m或6m控制。
梯段爆破超前于光面爆破。每次钻孔爆破前，先将台阶面上的浮渣清理干净，并按设计用红油漆标明爆破孔位，每次爆破前，临空面保留一定厚度的石渣以满足挤压爆破的要求。炮孔按中宽孔距、梅花型布孔。爆破采微差挤压松动的爆破方式，利用2#岩石销铵炸药作为主要的爆破材料，利用非电毫秒塑料导爆管作为主要引爆系统；爆破采用由前向后顺序传爆的微差起爆网络，其起爆网络连接，在爆破技术员的指导下，由专业爆破员认真连接，以确保梯段爆破的成功。
③保护层开挖
保护层开挖是控制建基面开挖质量的关键，是影响经济效益的重要因素。根据本工程特点，确定保护层厚度为1.2m。1.2m保护层分三层开挖，第一、二层开挖层高为0.7m、0.3m。钻孔采用手风钻钻孔，爆破采用2#岩石硝铵炸药，导爆管起爆。建基面上部20cm采用人工撬挖。
5、钻爆设计
根据开挖岩石的级别和工程地质情况进行钻爆设计。实际施工时根据岩石的状况，不断的调整修正钻爆参数，使爆破达到比较好的效果。
①采用手风钻钻孔的光面爆破
光面爆破采用导爆索起爆，炸药采用Ф25mm药卷，间隔装药，不偶合系数1.6。为了保证炮孔底部充分裂开，对炮孔底部40cm范围内进行加强连续装药。
装药时先将药卷按设计要求用胶布绑扎在竹片上，然后放入孔内并用纸团放置在药卷顶部，最后利用钻孔岩屑封堵孔口并密实。
钻爆设计参数见下表
手风钻钻孔典型光面爆破参数表
孔深
孔径
孔距
药卷
直径
线装药
密度
底部装药
单孔装
药量
堵塞
长度
装药量
高度
h(m)
D(㎜)
a(m)
Фmm
Q（kg/m）
Qp(kg)
hp(m)
Q(kg)
Ho(m)
3
40
0.6
25
0.2
0.3
0.4
0.8
0.4
②手风钻钻孔的梯段爆破
炮孔按中宽孔距、梅花型布孔，采用2#岩石销铵炸药爆破,药径φ32mm。为防止爆破对设计边坡的振动破坏，在靠近永久面的一排炮孔的装药量拟定为其它梯段爆破孔装药量的70～80%，距永久面1.0~1.5m布孔。为提高爆破质量、降低石渣的大块率，炮孔的装药结构底部采取集中柱状装药，上部堵塞部位加小药包，中间连续装药方式。梯段爆破钻爆设计参数见下表。
③手风钻钻孔保护层开挖
采用2#岩石销铵炸药，导爆管雷管起爆。钻爆设计参数见下表。
手风钻钻孔典型梯段爆破钻爆参数表
梯段高度
炮孔直径
炮孔深度
孔
距
排
距
底部装药
堵塞
长度
单位耗药量
超钻
深度
高度
装药量
H
D
h
a
b
hp
Qp
Ho
q
H1
(m))
(㎜)
(m)
(m)
(m)
(m)
(kg)
(m)
(kg/m3)
(m)
3
40
3.2
0.8
0.7
2.0
0.6
1.0
0.55
0.2
手风钻钻孔保护层开挖钻爆参数表
台阶
高度（m）
孔径(mm)
孔深(m)
钻孔角度(°)
孔距(m)
排距(m)
堵塞
长度(m)
装药量(g)
单位耗药量(kg/m3)
0.7
42
0.75
80
0.6
0.3
0.25
80
0.63
0.3
42
0.32
80
0.3
0.2
0.1
18
1.0
④采用潜孔钻钻孔的光面爆破
光面爆破采用导爆索起爆，炸药采用Ф32mm药卷，间隔装药，不偶合系数2.8。为了保证炮孔底部充分裂开，对炮孔底部40cm范围内进行加强一节Ф70mm装药。
装药时先将药卷按设计要求用胶布绑扎在竹片上，然后放入孔内并用纸团放置在药卷顶部，最后利用钻孔岩屑封堵孔口并密实，钻爆设计参数见下表。
潜孔钻钻孔典型光面爆破参数表
孔深
孔径
孔距
药卷
直径
线装药
密度
底部装药
单孔装
药量
堵塞
长度
装药量
高度
h(m)
D(㎜)
a(m)
Фmm
Q（kg/m）
Qp(kg)
hp(m)
Q(kg)
Ho(m)
6
100
0.8
32
0.18
1.0
0.4
2.8
100

⑤潜孔钻钻孔的梯段爆破
炮孔按中宽孔距、梅花型布孔，采用2#岩石销铵炸药爆破,药径φ70mm。为防止爆破对设计边坡的振动破坏，在靠近永久面的一排炮孔的装药量拟定为其它梯段爆破孔装药量的60～70%，距永久面1.5～2.0m布孔。为提高爆破质量、降低石渣的大块率，炮孔的装药结构底部采取集中柱状装药，上部堵塞部位加小药包，中间连续装药方式。梯段爆破钻爆设计参数见下表。
潜孔钻钻孔典型梯段爆破钻爆参数表
梯段高度
炮孔直径
炮孔深度
孔
距
排
距
底部装药
堵塞
长度
单位耗药量
超钻
深度
高度
装药量
H
D
h
a
b
hp
Qp
Ho
q
H1
(m))
(㎜)
(m)
(m)
(m)
(m)
(kg
