有线电视系统的接地防雷技术
CATV系统的防雷接地应包括3个部分：前端、干线（含超干线）和分配系统。
1 前端部分的防雷接地
防雷接地不但是建筑物必须考虑的内容，电气系统和电子设备也必须考虑防雷。如果前端机房为独立建筑物时，则必须设计防雷接地系统，具体要求和设计方法可参照《建筑物防雷接地规范》。但前端机房一般不是独立的建筑，因此，该建筑物的防雷接地系统可以保护前端机房内系统设备的安全，故不必重新做防雷接地，但有4点须引起注意：
第一， 雷电从接收天线串入前端系统。由于避雷针高度不足，使接收天线处于保护角的临界区域，遭受雷击的可能性也就增大。为避免这种情况，应做到：
① 避雷针与天线之间的最小距离应大于3 m，避雷针的高度要足够高，保护角要小。
② 天线竖杆或铁塔应整体连接。若用法兰连接应保证有5个以上的螺栓，不能满足时应另加横截面不小于48 mm2的镀锌圆钢将上下两部分电焊跨接。
③ 室外设备（如天线放大器）金属外壳与天线竖杆（铁塔）良好连接。
④ 必要时，引入信号的同轴电缆采用双屏蔽同轴电缆或单屏蔽层的同轴电缆穿金属护套管敷设，外屏蔽层的上端与天线竖杆连接，下端接地干线连接。
第二， 播出机房地板须采用防静电地板，信号电缆与电力电缆分沟敷设。播出机架采用全金属屏蔽式构造。电源线从顶部布线，信号电缆则在下面行走，并确保机架有良好接地，一方面能有效抑制信号相互干扰，另一方面能有效地避免在500～2 000 m开外雷击所造成的电磁脉冲的危害，尤其是现在越来越多地采用数字压缩技术发送的数字电视信号。
第三， 雷电从电源网串入，在电力线明线引入时，是有可能发生的。为避免发生这种侵害，可考虑在电源引入端加装隔离变压器或雷电保护装置。
第四， 当前端输出为金属缆线时，雷电有可能从此处串入，因此在设计出口位置时，要注意以下几点：
① 出口处在避雷针（带）保护角内。
② 电缆外皮加装雷电保护装置并做接地引下线与接地网连接。
③ 雨水沿电缆向外排流。
2 干线部分的防雷接地
CATV系统的干线（含超干线）部分包括电（光）缆和干线设备（如放大器或光接收机等）两项内容，该部分置于室外，必须考虑防雷。
2.1 电（光）缆的防雷接地
对于走地下管道的电（光）缆，应在引下和引上处将金属管道或电缆金属外皮与防雷接地装置相连；市区架空电（光）缆吊线的两端和架空电（光）缆线路中的金属管道均应接地；郊区旷野的架空电（光）缆线路要在分支杆、引上杆、终端杆、角深大于1 m的角杆、安装放大器的电杆及直线线路每隔10～15根电杆上加装避雷针，吊线应接地处理，接地装置用35 mm×35 mm×2000mm角钢或直径10mm以上圆钢，埋深2 m。
2.2 干线设备的防雷接地
光接收机、干线放大器和供电器的外壳均应就近接地，但不得与电源变压器和有线广播的接地线相连；对需要外线电源的放大器、供电器，应按防雷标准要求增设电源避雷器。
3 分配网络系统的防雷接地
用户分配网络一般安装于建筑物内，因此可受到建筑物避雷系统的保护，但仍然需要注意以下几点：
①干线或支线进入建筑物（分配网络）时，应在进入建筑物后的第一连接点处，将电缆外皮与建筑物的防雷接地网连接。
②分配电缆尽量避免在该建筑物避雷针（带）保护角之外布线。
③分配电缆尽量避免布线于室外。

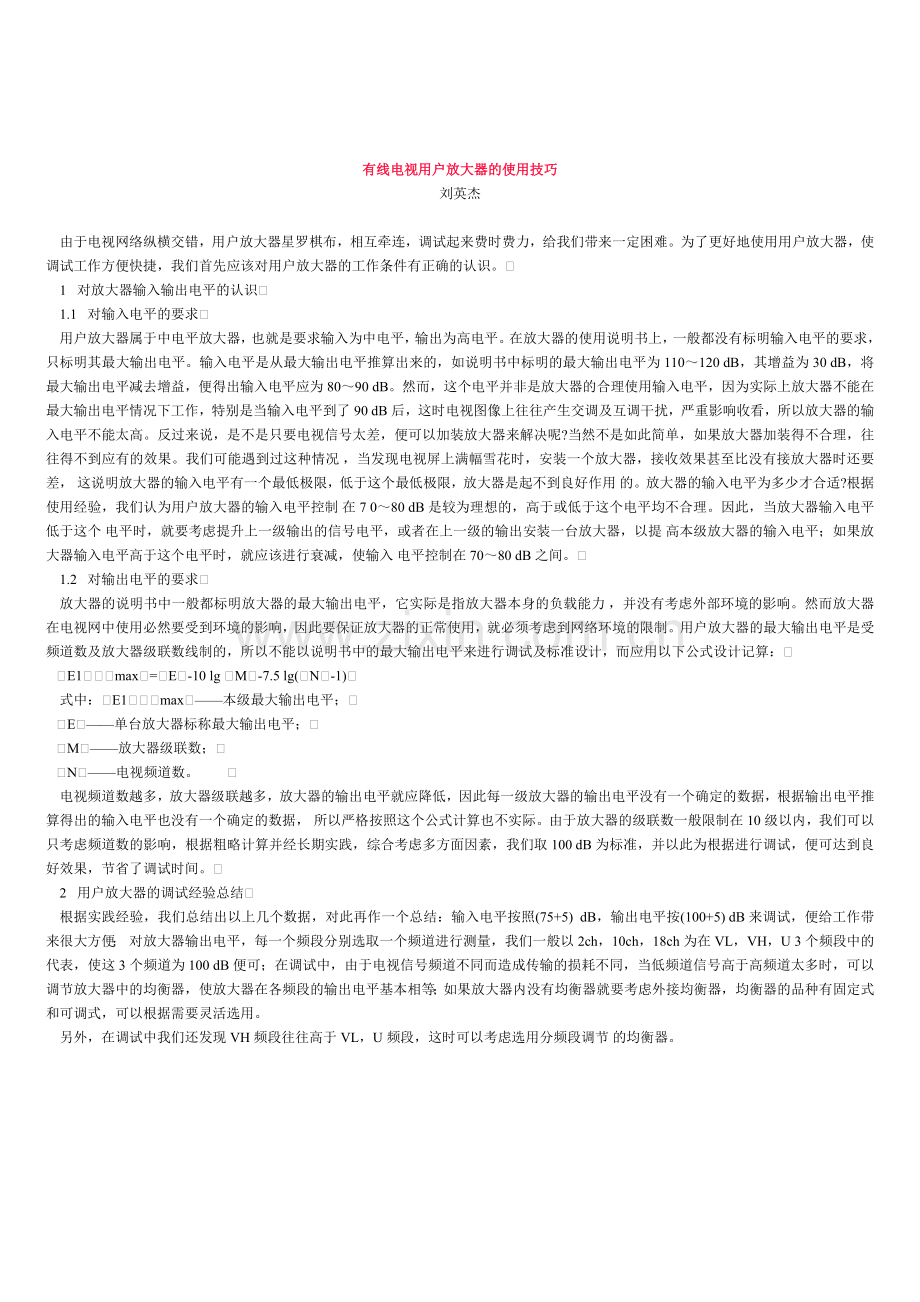

有线电视用户放大器的使用技巧
刘英杰
由于电视网络纵横交错，用户放大器星罗棋布，相互牵连，调试起来费时费力，给我们带来一定困难。为了更好地使用用户放大器，使调试工作方便快捷，我们首先应该对用户放大器的工作条件有正确的认识。
1 对放大器输入输出电平的认识
1.1 对输入电平的要求
用户放大器属于中电平放大器，也就是要求输入为中电平，输出为高电平。在放大器的使用说明书上，一般都没有标明输入电平的要求，只标明其最大输出电平。输入电平是从最大输出电平推算出来的，如说明书中标明的最大输出电平为110～120 dB，其增益为30 dB，将最大输出电平减去增益，便得出输入电平应为80～90 dB。然而，这个电平并非是放大器的合理使用输入电平，因为实际上放大器不能在最大输出电平情况下工作，特别是当输入电平到了90 dB后，这时电视图像上往往产生交调及互调干扰，严重影响收看，所以放大器的输入电平不能太高。反过来说，是不是只要电视信号太差，便可以加装放大器来解决呢?当然不是如此简单，如果放大器加装得不合理，往往得不到应有的效果。我们可能遇到过这种情况 ，当发现电视屏上满幅雪花时，安装一个放大器，接收效果甚至比没有接放大器时还要差， 这说明放大器的输入电平有一个最低极限，低于这个最低极限，放大器是起不到良好作用 的。放大器的输入电平为多少才合适?根据使用经验，我们认为用户放大器的输入电平控制 在7 0～80 dB是较为理想的，高于或低于这个电平均不合理。因此，当放大器输入电平低于这个 电平时，就要考虑提升上一级输出的信号电平，或者在上一级的输出安装一台放大器，以提 高本级放大器的输入电平；如果放大器输入电平高于这个电平时，就应该进行衰减，使输入 电平控制在70～80 dB之间。
1.2 对输出电平的要求
放大器的说明书中一般都标明放大器的最大输出电平，它实际是指放大器本身的负载能力 ，并没有考虑外部环境的影响。然而放大器在电视网中使用必然要受到环境的影响，因此要保证放大器的正常使用，就必须考虑到网络环境的限制。用户放大器的最大输出电平是受频道数及放大器级联数线制的，所以不能以说明书中的最大输出电平来进行调试及标准设计，而应用以下公式设计记算：
E1max=E-10 lg M-7.5 lg(N-1)
式中：E1max——本级最大输出电平；
E——单台放大器标称最大输出电平；
M——放大器级联数；
N——电视频道数。
电视频道数越多，放大器级联越多，放大器的输出电平就应降低，因此每一级放大器的输出电平没有一个确定的数据，根据输出电平推算得出的输入电平也没有一个确定的数据， 所以严格按照这个公式计算也不实际。由于放大器的级联数一般限制在10级以内，我们可以只考虑频道数的影响，根据粗略计算并经长期实践，综合考虑多方面因素，我们取100 dB为标准，并以此为根据进行调试，便可达到良好效果，节省了调试时间。
2 用户放大器的调试经验总结
根据实践经验，我们总结出以上几个数据，对此再作一个总结：输入电平按照(75+5) dB，输出电平按(100+5) dB来调试，便给工作带来很大方便； 对放大器输出电平，每一个频段分别选取一个频道进行测量，我们一般以2ch，10ch，18ch 为在VL，VH，U 3个频段中的代表，使这3个频道为100 dB便可；在调试中，由于电视信号频道不同而造成传输的损耗不同，当低频道信号高于高频道太多时，可以调节放大器中的均衡器，使放大器在各频段的输出电平基本相等；如果放大器内没有均衡器就要考虑外接均衡器，均衡器的品种有固定式和可调式，可以根据需要灵活选用。
另外，在调试中我们还发现VH频段往往高于VL，U频段，这时可以考虑选用分频段调节 的均衡器。
山东省菏泽地区电视台 何卫东
随着广播电视事业的发展，有线电视目前已进入大中小城市，并且很快发展到有条件的乡镇和村户。它给用户传送节目多，图像质量高，有利于统一管理等优点。但是随着时间的推移，用户收看节目时反应有雪花、重影不清晰的现象。针对系统前端易发故障，以及用户反应情况，笔者将这方面的认识和实际工作中遇到的问题及其排除方法。简单地介绍一下，以供大家参考。
干扰种类
CATV系统中出现的干扰，有多种因素引起。其部分来自天线输入阻抗和馈线的特性阻抗不一致或前端的设备屏蔽不好，以及系统内非线性器件引起的干扰。其次传输线路中器件受温度变化引起干扰。总之，前端信号优劣，直接影响用户的收看质量。对系统内出现的干扰要区分干扰种类。大体可分为：交、互调干扰，邻频、同频干扰、重影干扰、雪花干扰、交电干扰等。以下介绍几种常见的干扰与排除方法：
一、交、互调干扰
交、互调干扰是工作点不对，或因强信号窜入使放大器进入非线性区域工作。根据进入输入端载频的个数多少，将产生一系列频率的干扰。这种新产生的多余的频率干扰称为交、互调干扰。
故障现象分析与排除
产生竖白色条纹，且缓慢左右移动，严重时在背景上看到干扰的图像。排除方法参见图1流程。二、邻频、同频干扰
CATV系统最根本的要求是各自频道，不能对其它频道有干扰。每个频道都要求有很纯的频谱。产生邻频、同频干扰的主要原因是频道分配不合理，射频通道有杂散信号输出。
故障现象分析与排除
二电视画面上有两个模糊不清的不同频道图像或帘状干扰。
为了消除和改善这类干扰：需要采用严格的残留边带滤波，使相邻频道之间的频谱不相互交织，相邻频道电平差应尽可能小，希望在2db之间。用户电平不能太高，以免在电视机高频头中产生交调、用户端电平一般不应超过80db。要求对系统设备选型要考究。同时注意设计安装，最好对设备严密屏蔽隔离等：
三、雪花干扰
雪花干扰是因系统中各部件由于连接不良或输出电平太低、阻抗失配而引起。
故障现象分析与排除
伴音噪声大，画面噪点多。排除方法参见图
四、交流声干扰
交流声干扰，主要来自交流电网。由于电源本身滤波不良，50Hz工频信号很容易混入电视信号中，导致图像有滚道、伴音产生严重的哼声。
故障现象分析与排除
监视器画面上出现一条或几条垂直移动宽横条。伴音有严重的哼声。
根据现象分析它属于交流干扰，首先应观察是系统内所有输出频道都出现干扰?还是个别频道干扰。如果是系统内所有频道都出现干扰，说明进入系统内的交流总供电电压偏低。电源频率偏离标准值50Hz。稳压电源失去调节能力，从而使稳压电源纹波增加。针对上述原因，需调整供电线路，使线路电压达到规定值。
如果是某一个频道出现干扰，说明某一稳压部分滤波电容失效、断路、容量干涸等：放大器电源调整管击穿、稳压管失效、元器件损坏等。
以上不仅适应中小型有线电视检修步骤。同时也适应对大型有线电视的维护和修理。
丁上昆
有线电视的干线由电缆和放大器组成，影响干线C/N的因素也就是电缆的C/N和放大器的C/N指标。因此要计算干线的C/N，就必须知道电缆和放大器的C/N。干线C/N由电缆C/N和放大器C/N合成。在目前的一些设计中，往往完全忽略电缆的C/N影响，如何考虑电缆对干线C/N的影响还是一个问题。本文对此问题有所考虑我们首先考虑放大器的C/N，它在干线C/N中起主要作用。产品放大器只提供噪声系数F而不可能提供C/N，因为放大器的F是一特定量，而C/N是随输入电平而变的不确定量。
F＝输入载噪比/输出载噪比
＝(C/N)i /(C/N)o 我们定义放大器的载噪比为其输入信号中不带噪声时的输出载噪比。这时放大器的输入噪声即在常温下在放大器的输入端产生热噪声N。
(C/N)A＝(Ci/N)/F＝(Vi/VN)2/F (1)
(C/N)A为放大器C/N，Vi为放大器的载波输入电压，VN为常温热噪声在放大器输入端产生的噪声电压。与VN对应的噪声功率为N，此功率在放大器输入阻抗75Ω上产生的电压为VN。
N＝kTB=V2N/75 (2)(2)式中k为玻耳兹曼常数,k=1.38×10-23焦耳/°K，B为视频带宽，PAL-D制B=5.75MHz，T为常温20℃时的绝对温度，T=293°K。
VN＝(75×1.38×10-23×293×5.75×106)1/2伏
＝(174)1/2×10-7伏=1.32μV (3)
用分贝表示(1):
(C/N)A＝20lgVi-10lgF-20lgVN
＝VidB-FdB-20lg1.32
＝Vi-F-2.4(dB) (4)
由(4)式可见(C/N)A 即放大器的C/N随输入电平而变,输入电平高(Vi大)(C/N)A大,输入电平低, (C/N)A小。 放大器的噪音还正比于频道数，因此其载噪比则反比于频道数。随着频道减少，(C/N)A增大。反之相反。 电缆可以看作一个F=1(0dB)的放大器，因此电缆载噪比为：
(C/N)C＝Vi-2.4(dB) (5)式中Vi为电缆输入电平，在干线中电缆输入电平比放大器输入电平大GdB，G为放大器增益。因此电缆(C/N)C比放大器(C/N)A大G+F(dB)。如果取G=22dB，F=8dB，则(C/N)C比(C/N)A大30dB。因此我们根据(C/N)干线-1=(C/N)C-1+(C/N)A-1的关系,在计算干线C/N时仅把电缆在常温下产生的噪声2.4dB加1dB设计余量作为放大器的附加输入噪声来考虑。在计算干线C/N时，仅考虑放大器C/N，然后再加-3.4dB的修正值。 例：某电缆干线共有n=6级放大，放大器传输60频道时(550MHz系统)的噪声系数F=10dB，增益G=22dB，干线传输电平=94dB，共传输28个频道，则放大器输入电平为94-22=72dB,单只放大器:
(C/N)A＝72-10-2.4+10lg60/28=64.2dB
(C/N)干线-1＝n(C/N)A-1
(C/N)干线＝(C/N)A(1/n)
＝(C/N)A-10lgn(dB) (6)式为不考虑电缆影响时的干线C/N计算公式，当考虑电缆影响后有：
(C/N)干线＝(C/N)A-10lgn-3.4
＝64.2-10lg6-3.4
≈64.2-7.8-3.4
＝53dB
在本例中电缆(C/N)C=94-2.4=91.6(dB)，比放大器(C/N)A大91.6-59.6=32dB。
注意干线C/N指标是最后一级干线放大器输出端的C/N指标，因此(C/N)干线＜(C/N)A，(C/N)干线＜(C/N)C，即干线C/N小于放大器C/N，也小于电缆段C/N，这是客观规律。
老网新用、三网合用的实践
王 肃(兰州铁路局电视台 730000)
自同步数字体系SDH逐渐取代PDH以来，SDH以其灵活的组网方 式、很强的自愈能 力、统一的接口标准、高度智能化管理等优势在传统的数字话务传输上占据了绝对优势 ，同时，在未来信息高速公路建设中也将占据极其重要的地位。在我国铁路、电力、石化、 煤炭 及电信等行业中，由于SDH技术体制规定其基本复用映射结构不设置C-2等级（码速率8.448 Mb/s）的容器，因此我国使用的SDH系统路线一般配置如图1所示，有的系统甚至仅配置了15 5 Mb/s和2 Mb/s路径。
那么，在这样的数字传输网络中，能否同时传输电视信号呢？ 我国所采用的PAL-D制模拟基带电视信号，如果变换为实用的串行数字信号，不加压缩，需 要270 Mb/s 带宽。这是根据诸如帧/秒、行/帧、样值/行、取样比特率等多种因素决定 的。按照MPEG-2视频信号压缩编码标准，单路视频信号可压缩在1.5～15 Mb/s范围内。 根据测试，选用8 Mb/s及以上速率，才有可能达到广播级标准。
由图1可以看出，我国八九十年代SDH复用映射过程中，国内常用的几条路径是：PDH的有 效负荷H-12（2.048 Mb/s）、H-31(34.368 Mb/s)和H-4（139.264 Mb/s）信号，分别通 过3条 不同路径进入SDH帧结构。对于压缩成34 Mb/s的数字电视信号当然可以经过码速调整后装 入S DH的C-3标准容器中与其他数字话路信息同时传输，而对于资源紧缺、必须压缩成8 Mb/s 的 数字电视信号来说则无路可行。那么能不能在SDH网络中，利用SDH的分插复用过程，直接将 压缩后的8 Mb/s 数字电视信号分解成4个2 Mb/s码流传输到对方后再复接成一个完整的 8 Mb/s 数字电视信号呢？带着这个问题，笔者与国内有相当研制能力的科研机构联系做了多种试验 。图2是在国 CDH09948〗 KH+33mm〗 图1 归类，并对线路进行分析。
第二步，选择网络所用器材。
第三步，确定该网络采用混合分配形式，利用分支分配方式入户。
第四步，根据上述分析，可初步画出分配网络示意图，如图2所示。
第五步，根据系统传输带宽和所选器材参数，确定分配器的分配损耗、分支器的插入 损耗和 电缆损耗。在本例中，设系统带宽为300 MHz，各信号电平以最高频率电平为准，不考虑 高低电平均衡问题，并忽略用户盒损耗，以简便计算。用户电平取(70±5)dB，电缆全 部为75 Ω-5电缆，在300 MHz时，其α＝0.11 dB／m。 KH+53mm〗 图2
第六步，设定最远端用户电平，利用逆算法，计算分支器、分配器的规格和放大器输 出电平及其他用户电平。 第七步，利用顺算法验证各用户电平。
图1 我国SDH系统复用结构 内现有条件下复接试验连接图。 KH+24mm〗 图2 SDH网中4×2M—8M复接盘试验连接 GK!12〗实验结果表明，由于4个2 Mb/s码流在信道传输过程中的延时不同，造成相 位抖动严重、误码率过高，不能正常传输。
在数字化网络体系中，确保同步与定时是确保正确传输与交换的基础。由于SDH网最初是 为传输语言和数据设计的，对于有更高要求的电视传输来说，一些指标就显得不足了 。如SDH标准规定在网络中各节点间的线路速率中最多允许频率 GK11*5!〗偏差可为±4.6 ppm，而在传输PA L制视频信号时，fsc频率偏差只能小于±1 Hz，即±0.226 ppm。即在SDH网上传 输电视较传 输其他业务对定时和同步方面要求要高得多。在SDH系统中，信号同步是通过指针调整实现 的。当SDH网中由于信号漂移、线路抖动、同步时钟发生漂移或由于PDH信号映射入SDH相应 的C容器时，信号相位发生变化，这些因素都会引起指针调整。SDH由于指针调整的存在，会 给传输信号造成抖动和漂移的损伤。众所周知，PAL信号依赖于正确的相位关系，稍有 频偏便会引起色彩失真、质量恶化。而数字视频压缩信号对低频抖动和漂移又很敏感 ，所以，SDH的指针调整会引起数字视频信号传输质量下降。
笔者在经过数年技术考察后，在兰州—干塘、干塘—银川两段不同厂家的SDH网上成功采用 了以色列反向复接设备和技术，用4个2 Mb/s通道双向传输了一路电视信号。反向复接器延 时调整中的码流结构如图3所示。 FK(W+65mm。135mm〗 图3 反向复接器延时调整中的码流结构图 从图3中可看出，在没有相对延时的时候，这4路码流帧同步头相差T周期；在有 相对延时时 ，第2路相对于第1路延时了t′2-t2；第3路相对于第1路延时了t′3- t3等等，反向复接器在 接收端取第1个帧同步头作为基准，用于调整其他路的同步，即相当于调整了各路相对延时 ，以确保接收端读出各路数据码流与发送端完全相同。
反向复接器主要性能和指标如下。 (1)特征 ①提供反向复接功能，可以多达4个2 Mb/s 通道传送一路高速数据； ②数据速率为1.92～7.68 Mb/s并具有自动速率下调功能； ③同步数据端口界面：V.35;RS-530;V.36/RS-449;X.21或HSSI； ④可选的、用于数据端口的、完全远程以太网桥； ⑤符合ITU-T Rec，G.703,G.704,G.823； ⑥可选择的多种系统和数据端口时钟方式； ⑦可补偿多达64 ms的不同延时； ⑧内置BERT（V.52）和远程/本地自环； ⑨可选择通过前面板或ASCII终端控制。
2)主要性能 ①本反向复接器可在多达4个2 Mb/s 通道上分解传送一路高达7.68 Mb/s的高速数据； ②对于远距离应用，可为每个2 Mb/s 通道提供内置的LTU； ③本反向复接器允许各2 Mb/s 通道之间高达64 ms的时延。反向复接器可对这些时延进 行补 偿并重组原来的数据流。反向复接器端到端的时延不大于各2 Mb/s 通道之间的最大时延； ④自动速率下调功能使反向复接器可自动调整到下一个较低速率；当故障通路（如某个2 Mb /s 通道）恢复使用时，反向复接器可自动恢复到原来速率； ⑤以太网桥端口使用了增强的Tinygram压缩算法，可更有效地利用带宽； ⑥同步数据端口有以下可供用户选择的时钟模式： —DCE：为用户的DTE提供TX和RX时钟； —外部DCE：从用户处接收TX时钟并为用户提供RX时钟； ⑦可选择以下系统时钟： —内时钟：内部晶振为2 Mb/s 通道提供时钟； —循环时钟：2 Mb/s的传输时钟来自于一个2 Mb/s的接收时钟； —站点时钟：2 Mb/s的传输时钟为所有分帧的和没有分帧的“1”或G.703兼容接口提供时 钟； ⑧诊断功能： —本地/远程数据端口自环； —本地/远程2 Mb/s自环； —V.52BERT; 诊断可通过前面板或ASCII终端进行。
浅议CATV网络的均衡问题
□王宪洲
(河南省长葛市广播电视局461500)
(转自《中国有线电视》2000年第16期)
1 问题
有线电视用户终端电平均衡程度如何，直接影响收视效果，需引起足够重视。中华人民共和国广播电影电视行业标准GY/T106-1999《有线电视广播系统技术规范》规定：系统输出口频道间载波电平差，任意频道间≤10dB，相邻频道间≤3dB。这是对CATV网络带宽范围内的最基本要求，也是最低要求。否则，无法保证用户正常收看电视。
2 现状
光纤到楼栋，至少到住户小区，才能真正解决好平坦度(均衡)问题。光纤频带宽，损耗少，受温度及外界干扰极小，比电缆传输效果好得多。但因成本及相关设备(如光发射机等)较为昂贵，近年内还难以到楼栋。电缆网建设的时间比较久，一下子不可能彻底换掉。所以，安装、测试、维护工作中均衡问题的分析和解决就显得非常重要。
3 原因
有线电视网络的管理者和维护者，既要重视理论学习和研究，又要关注网络的实际运行参数。均衡问题(即平坦度不好)一是线性器材引起，二是非线性器材引起。线性器材主要是电缆、均衡器、分支分配器、用户终端盒等。非线性器材是放大器平坦度指标不够。
4 举例
(1)一般原CATV网络为300MHz，经逐步改造为450MHz、550MHz等，在频带不断拓宽中，有的只更换放大器，不换电缆，有的随着市场上器件频带增宽而随波逐流，以为频带宽的器件比窄的好，致使网络内均衡器件参差不一，还有年久网络器件标识不清，维修时不同带宽、不同规格的均衡器等线性器件被混淆使用，造成平坦度指标不够，图像质量受到不同程度的影响。
(2)电缆随使用时间的增加，各种自然因素如：风刮、雨淋、日晒及有害气体侵蚀等，使电缆衰减特性改变，时间越久，环境越恶劣，其衰减斜率越陡，且陡度变化速度加剧，这就需要及时调整线路上的均衡量，以保证带内的平坦度达标。
(3)电缆网络受人为因素影响造成衰减特性变坏，如：针扎或剥电缆偷接信号、建房单位或个人私自移动电缆，使电缆受挤压变形，弯曲半径太小、拉长、接头不良等都会使均衡失衡。
(4)更换电缆时型号改变，如过去藕芯电缆更换为竹节式或发泡式电缆，厂家不同，质量不同，衰减指标及特性也不一样，需同时调整均衡量至最佳。
(5)不同均衡器带来的不同问题。固定均衡器工作较稳定，但使用不方便，调试维修不可能将步进每dB的均衡器拿一大堆，故难调精确。可变均衡器虽调整方便且能精确，但易造成接触不良，还有开关分段式等均衡器也易接触不良，造成网络电平某段大起大落。遇到此情况，可优化组合固定均衡器与可变均衡器相结合，尽量减少调整可变均衡器的可变部位，减少磨擦次数，以免造成接触不良，包括放大器内的均衡，最好选用固定与可变相结合的品牌。
(6)高温和高湿对电缆、均衡器、放大器等都有较大影响。温度和湿度越高，电缆衰减特性变化越大。夏季高温和雨季越长，均衡问题显得越突出，特别是接头部位、插件、电缆受轻伤平时不明显，随高温高湿，潮气逐渐渗透，造成电缆介质参数及损耗变化，这个时间的整体现象是衰减增大，尤其是频带的高端明显，要加大调整力度。
(7)电缆接头、均衡器、分支分配器、放大器、双通等接头接触不良，氧化、进水受潮，都会使均衡指标变差。从某个角度说，有线电视工程是接头工程。从前端到用户电视，特别是系统较大时，可能有千千万万个接头。这有别于电力、电信线路，有线电视信号的传输特性还显得特别“娇嫩”。一个接头不良或网络一点不达标，用户电视图像就马上显示出来，令用户不满。根据多年维护网络积累的经验，接头接触不良在频带的低端表现较为明显，用户电视上1～5频道呈不同程度的“雪花”状。芯线拉长或略微间断，表现为频带低端图像质量差、高端稍有影响，用场强仪测量有明显区别。当然，此均衡问题须根据突发点，顺藤摸瓜，排除故障方可解决。
(8)均衡器、分支分配器、放大器等线性及非线性器件的内部故障，也可导致不同频段的电平大起大落，这需实地分析，电平大起大落处前面的器件应是首先怀疑对象。
(9)电缆、器件接头受潮氧化，不但均衡受影响，用户电视画面还不同程度出现干扰：似雨刷，有时横条，类似电火花干扰出现的亮点，弯曲的亮细线干扰，此现象有别于交互调等非线性失真。此现象主要反映在频带低端，分析原因，芯线供电接头、接插件受潮后，受电解、电离作用的后果。
(10)均衡补偿斜率过大，频带内中部可出现凸起现象，一般达(4～6)dB甚至更高，反之，频带内中部出现凹陷现象。多级均衡失当，电平曲线还会出现波浪现象。
5 总结
CATV网络均衡问题是非常麻烦的。有线电视网络的管理者要首先把好电缆、器材质量关，尽量选用质量信誉好的厂家产品，尽量统一型号、规格、频带宽度、衰减特性等。入网前要测量其衰耗、均衡特性。非线性器件，如放大器选用幅频特性好的品牌，以提高网络均衡指标的可靠性。有线电视网络的维护者，要从理论上搞清均衡问题，并从实际出发，根据季节变化、自然环境分布情况，对症下药、逐步解决。只有光纤到楼栋甚至到户，才能根本解决均衡问题。目前，从技术上、资金上看，近年内绝大部分地区难以实现。还需要付出艰辛劳动，只要仔细、认真，精益求精地调整，有线电视网络的均衡问题是不难解决的。
(收稿日期：2000-05-20)
版权所有：中国有线电视杂志社。制作与维护：清风制作室/更新时间:
我国机顶盒与视频点播之发展
日期
2001-8-10
作者
内容
提起机顶盒，这个前些年还鲜为人知的概念，自从去年微软的“维纳斯计划”和 “女娲计划”拉开了国内机顶盒概念大战的序幕，一夜之间“机顶盒”可谓达到了家喻户晓，尽人皆知的程度。然而，机顶盒在喧闹之后经过一年的沉寂，这一产品目前的综合应用环境是否已得到根本改善？如果没有，那是否有其它局部突破？比如可以用一些新的技术产品解决方案在某些特定应用环境进行推广？智能化生活是一种趋势，但我们多想知道它离现在的我们还有多远。
其实，机顶盒是一个很广泛的概念，从广义上说，凡是与电视机连接的网络终端设备都可称为机顶盒，从基于有线电视网络的模拟频道增补器、模拟频道解扰器，到将电话线与电视机联系在一起的“上网机顶盒”、数字卫星的综合接收解码器（IRD，Integrated Receive Decoder）、数字地面机顶盒，以及有线电视数字机顶盒都可称为机顶盒。但是我们平时理解的机顶盒主要为四类：数字电视机顶盒（DVB－C）——主要功能是使模拟彩电能够接收数字电视信号；卫星数字机顶盒（DVB－S）——用来接收数字卫星广播节目；网络电视机顶盒——主要功能是使模拟彩电能够浏览互联网；VOD数字机顶盒——基于宽带网，可实现上网和双向视频点播功能，这是国内需求量最大，也是被业界认为发展前景最好的产品。
VOD的全称是Video on Demand，意即按需要的视频流播放。当您打开电视，您可以不看广告，不为某个节目赶时间，随时直接点播希望收看的内容，就好像播放刚刚放进自己家里录像机或VCD中的一部新片子，但是您又不需要购买录像带或者VCD盘，也不需要录像机或者VCD。同时，人们通过它还可以完成在电脑上才能完成的INTERNET浏览、收发电子邮件、进行网络游戏等活动。信息技术的梦想就是通过多媒体网络将视频流按照个人的意愿送到千家万户。
VOD应人们对生活品质提高的需求而产生的。在现代社会，我们每个人每时每刻有意无意地接受着来自四面八方大量的信息。其中一部分是有用的，但更多的信息则是对自己没有用的，能不能将这些信息进行区分，使人们主动获得对自己有用的信息，而避免接受无用的信息呢？这样智能化生活的到来成为必然。但是由于我国网络基础设施的现状，并不是每一种VOD产品能够实现人们的愿望。
事实上，目前的VOD也可以分为两类，一种是基于普通网络传输，采用Cable Modem连接的；另一种是基予IP宽带高速网络传输的。
基于Cable Modem的数字机顶盒，它有一个内置的调制解调器（Cable Modem），采用普通网络（如电话线）传输模拟信号，然后利用其内置的调制解调器将模拟信号转换成数字信号，从而达到双向视频点播的功能。它最大特点是传输模式对网络没有很高的要求，但正是这种传输模式存在一个致命性的缺陷：首先是受到线路带宽的影响，其传输速率较慢；尤其是在国内，由于我们普遍使用的电话线达不到其对线路的要求，因此无论是视频点播还是上网冲浪您都不得不忍受它慢吞吞的节奏；再就是调制解调器在把数字信号转化成模拟信号的过程中会产生一定的信号失真，造成图象和音频效果不够稳定。因此，在网络建设较为先进的发达国家很少被采用。那么在我们的网络环境不能瞬间改变的情况下，怎样实现上面所说的智能化生活呢？这就是基于IP宽带高速网络的数字机顶盒出现的原因。
如果说基于Cable Modem的数字机顶盒是一种理想的产品，在国内网络状况没有质的改变情况下，并非适合的话，而基于IP宽带的VOD却是立足现状的一块产品。VOD虽然没有改变国内电话线带宽不足的现状，但是它立足于局域网，通过局域网内服务器来完成视频点播、网上冲浪等功能的特点，则足以让该VOD的优势发挥得淋漓尽致。
事实上，国内很多领域对这种可以进行视频点播的VOD产品有强烈的需求：卡拉OK歌厅、宾馆饭店、高等住宅小区、有线电视台、校园网和多媒体教室、远程教学、企业内部培训、医院病理分析和远程医疗、电子图书馆等。因为该数字机顶盒的技术含量较高，目前国内对该产品需求的呼声虽然很大，但除了最近实达网络推出的“视易”VOD4000外，产品并不是很多，许多厂商的VOD事实上大多处于概念阶段。实达网络科技公司推出的“视易”VOD4000数字机顶盒通过利用尖端的网络技术，将视频信号以数字流的方式进行管理，实现了随意视频点播功能；而且其拥有全数字技术和5.1声道输出，无论在画面清晰度、声音质量还是性能价格比上都优于传统VOD模拟机顶盒。实达“视易”VOD4000一经推出，就成为目前国际上VOD领域中最先进的产品之一。国际上以及国内的客户都对实达的产品给予了高度评价并深感兴趣。现在，国内的大城市及周边地区已开始启动市场，许多有实力的酒店业主和房地产开发商已敏锐地捕捉到了这个新的商机，开始比别人先行一步。据实达网络销售人员介绍，实达网络自推出VOD4000之后的不到2个月，来自酒店娱乐业、高等住宅小区、教育等行业的订单络绎不绝，据不完全估计已经近千万元。
由于机顶盒受网络带宽制约较大，尤其是目前国内网络发展基础薄弱，而且各种网络资源各自为战，因此它的大范围普及推广还需时日；但是目前国内宽带局域网的环境已经比较成熟，这种基于IP宽带网络的数字机顶盒可以在国内众多宽带局域网系统环境中得到普及应用。并且，随着国内宽带网络建设的不断发展，电信、有线电视与国际互联网三网合一的日子日益临近，这种基于IP宽带高速网的数字机顶盒将会人人们今后智能化生活建设中大显身手。
来源
绍兴广电
安徽省灵璧县广播电视局 张美华
一.问题的提出
我们知道CATV系统是一个复杂的电子系统，它由电视天线接收、卫星接收及自办节目的信号源经前端设备处理后，由中心经若干条干线、支干线等把电视信号送到用户。要保证系统稳定可靠地工作，使用户能收看到满意的图像，对系统提供一个定期测试、调整和排除故障的维修服务支持和技术支持是非常重要的。
九七年经对灵壁县CATV系统现状考察结果进行基本估价，发现CATV系统现状好的占三分之一，一般化的占三分之一，质量差的也占三分之一。从CATV系统的运行情况看，要充分发挥CATV的作用，除了设计合理、施工认真外，经常维护和规范管理尤为重要，而这也正是不少地方的薄弱之处。
二.电视图像异常现象的分析
在CATV系统中，电视机接在网络分配的终端，CATV系统某一部分出现故障，立刻最直观地要在一些电视屏幕上表现出来，用户必然报修。电视屏幕图像异常的原因，除电视机本身和电视机连接线故障外，都应归属于CATV系统故障的范围，或是前端设备，或是传输和分配网络异常。根据电视图像出现异常现象的因果关系去判断故障所在是关键。现分析如下：
1.雪花严重
因接收机接收信号太低或无信号，载噪比低而出现屏幕严重雪花，其一是空间障碍使得接收场强太弱；其二是前端设备有故障使整个输出异常；其三是某一个传输网络元件衰老或失效，接触不良、短路，用户盒插损太大而造成。
2.滚道现象
图像中出现上下移动的条纹属交流声干扰，前端机房不加交流稳压电源的供电系统；线路放大器供电稳压部分滤波不良；放大器存在非线性50Hz交流迭加在信号上等原因而造成。
3.雨刷现象
雨刷现象是屏幕上出现白色竖条，并从左至右缓慢作水平移动。一是上邻频道干扰，干扰频道的消隐脉冲部分强烈出现于画面；二是交叉调制，由于线路放大器的非线性使得一些频道的调制信号转移到另一个频道的载波上产生调制；高频头的非线性引起的混合调制；电视机的选择性较差等也会出现雨刷现象。
4.网纹现象
a.本振辐射干扰。用户不止一台电视机，若其中一台电视机的本振漏场太强，本振信号进入另一台电视机后，与有用的本振频率混频，将产生一个不需要的中频信号，它将在屏幕上呈出与本振频率漂移而移动的网纹。
b.镜频干扰、接收频道内存在一个与有用频道相差一个中频的干扰、有用频道的图像载频与下一个频道的伴音载频同时被检波而产生1.5兆赫的差频干扰、工业、科学和医学所使用的高频设备等都会在屏幕上出现网纹，水波纹或木花纹等。
C.横向或S形条纹
它一般由调频广播电台的谐波干扰所致，因为调频广播带宽窄能量集中、调制度的变化、干扰网纹也不规则。
三.设计与施工
CATV系统传输优良图像，质量靠设计施工来实现，靠维护管理来保障，两者紧
