网络视(音)频服务器
用户手册

（Version 2.0）

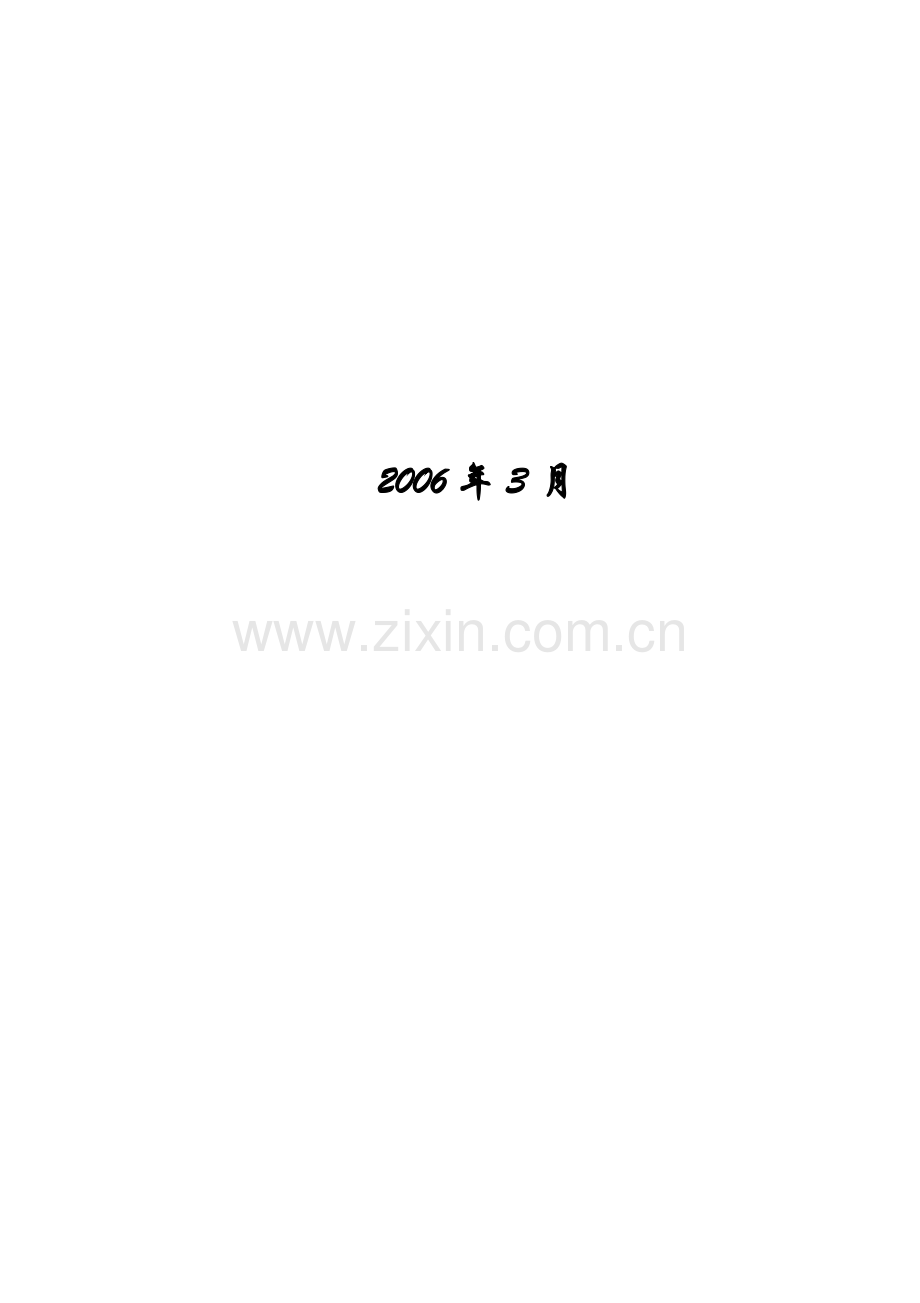

2006年3月
视音频服务器用户须知
注意事项
1. 保护电源
不要在设备开机后插拔电源。避免电源线受到挤压、损坏。

2. 保持通风、远离热源
将本设备放置通风条件良好的场所，避免堵塞通风口；同时远离热源，如暖气机、热调节器、加热炉等发热产品。

3. 防止水分和潮湿
避免使用环境的潮湿，避免任何液体进入机内。

4. 清洁
清洁前应关闭本设备、拔下电源插头。使用干布擦拭即可，尽量避免使用液体清洁剂及喷雾清洁剂。

5. 维修
不要擅自打开机箱进行修理，以免造成机器内部器件的损坏。如需维修请直接与本公司技术支持部联系。

敬告：如果用户擅自打开机箱造成本产品损坏，本公司将不负责进行维修。

1 产品介绍
本产品是采用嵌入式系统开发的网络视音频服务器。它采用了功能超强的视音频编解码芯片，可采集来自摄像机、麦克风等设备的模拟视频、音频信号，压缩输出为DVD质量的视频和数字音频码流，通过网络传输及组播技术，实现广播级高质量的远程视频传输。本产品适用于包括远程教学、远程医疗、视频会议、监控和广播电视在内的各种数字视频应用领域。

1.1 特点

® 采用嵌入式系统，稳定性高
® 支持以太网络接口
® 实时性好，编解码总延时200ms
® 视频、音频同步性好
® 支持RS422/485实时应用数据传输
® 支持远程网管控制功能
® 具有Transcode和Transrate功能
® 广播级品质
® 高性能、低成本
® 易于安装、使用简便

1.2 产品应用示例

1.3 套件内容
本产品包含以下配套物品：
® 交流220V电源线(19²机箱)
® 本用户手册
1.4 产品接口
视频服务器的前面板如下图所示：

其中：
1. 拨码开关SETTINGS的 1用于设置是否将RS232口作为第二个数据通道。当拨码开关1拨至ON状态，RS232口用于数据通道2，当拨至OFF状态，RS232口作为配置口。第二个数据通道的配置与第一个类似，拨码开关1改变后需重启生效。
2. 拨码开关SETTINGS的 2 和3用于设置数据通道为RS422或RS485模式。当2和3 都拨至ON状态，数据通道为RS422模式，当2和3都拨至OFF状态，数据通道为RS485模式
3. Device 指示灯组中：S1 指示启动状态，加电时变亮，十几秒钟后熄灭；S2 指示数据通道的数据通信状态，当数据通道中有数据传输时，此灯闪烁，无数据传输时熄灭。
4. Channel 指示灯组中，S1 指示编码工作状态，“常亮”表示此通道正在编码，“常灭”表示此通道停止编码；S2指示解码的工作状态，“常亮”表示此通道正在解码，“常灭”表示此通道停止解码。
5. Pwr 红色电源指示灯，设备接通电源时变亮，断电时灭；

视频服务器的后面板如下图所示：

其中：
1 = RS422/485控制、报警输入、输出接插口(详细定义见2.5和2.6节)
COM = 配置终端接口，波特率9600，8-N-1(详见2.4节)
LAN 10/100 = 10/100M以太网RJ45接口(详细说明见2.3节)
2 = 通道1的视频复合信号输入、输入出BNC端口，音频信号输入、输出3.5mm立体声接口
3 = 通道2的视频复合信号输入、输入出BNC端口，音频信号输入、输出3.5mm立体声接口
4 = 通道3的视频复合信号输入、输入出BNC端口，音频信号输入、输出3.5mm立体声接口
5 = 通道4的视频复合信号输入、输入出BNC端口，音频信号输入、输出3.5mm立体声接口

6 = AC POWER电源开关
7 =AC POWER电源保险丝，前面板Power灯不亮时，先检查保险丝
8 =AC POWER 220V电源插口
注：各通道的视频输入、输出和音频的输入、输出接口，会因设备的类型不同而有所减少。如编码通道只有视频的输入和音频输入接口（带声音）；解码通道只有视频的输出和音频输出接口（带声音）；双向通道具有视频输入、输出和音频输入、输出接口（带声音）
2 安装指南
2.1 连接视频信号源
2.1.1 输入
如果视频信号源输出视频复合信号，就用视频线把信号源连接到视频服务器相应通道的VIDEO IN接口上。

2.1.2 输出
如果监视器采用视频复合信号输入，就用视频线把监视器VIDEO IN端口连接到本视频服务器相应通道的VIDEO OUT端口上。

视频服务器可输出PAL或NTSC制式视频的信号源，实际输出制式依据视频服务器所接收的视频流的定义。

2.2 连接音频信号源
2.2.1 输入
使用音频线把音频设备的输出口与本设备相应通道的音频信号输入口相连。本设备的音频输入为Line In。若使用麦克风输入，需要使用动圈式麦克或有源的电容式麦克。使用麦克风输入时，声音会较小，需加功放。

如果音频源不是3.5mm接口，请用转换接头或转换线转换。AUDIO In端口有左右两个声道。
2.2.2 输出
使用音频线把音箱等设备的输入口与视频服务器相应通道的音频信号输出口相连。

2.3 连接局域网
使用网线与以太网的RJ45口10/100M以太网接口连接，当视频服务器与网络设备接通时，RJ45口上的绿色指示灯将变亮，有数据发送或者接收时，RJ45口上的黄色指示灯将闪烁。RJ45接口定义与计算机网卡定义一致。

用双绞线接入交换机时，视频服务器和交换机之间的双绞线长度理论上不能超过100米；实践中最多能达到一百几十米，但是不建议如此使用。长度超过100米时，可以使用光电转换器，通过光纤传输，能够达到2000米或者更远。
网络要规划好：
1. 每台视频服务器分配一个唯一的A类（1.0.0.0 - 126.0.0.0）、B类（128.0.0.0 - 191.255.255.255）或者C类（192.0.0.0 - 223.255.255.255）IP地址和合适的子网掩码，不能与同一网络上其他设备IP地址冲突，IP地址的第一个字节不能为255，数字255作为广播地址，IP地址的第一个字节不能为0，0表示该地址是本地主机，不能传送；请向网络管理员申请；
2. 网络带宽要有保证，根据视频流的流量和路径，预留足够带宽；带宽有限制时，降低视频服务器的编码码流；
3. 编码器往组播地址（组播地址是指224.0.0.0 - 239.255.255.255的IP地址，其中224.0.0.0 - 224.0.10.0被IGMP等组播协议使用，建议不要使用）发送，解码器从相应的组播地址接收，可以实现一点发送多点接收的视频传输，但是需要网络设备支持组播协议（IGMP/ICMP）；有些交换机和路由器不支持组播协议，可能会不通，也可能把组播当成广播发送，这时虽然能通，但是会造成网络拥塞。因此，使用组播时要特别注意选择合适的网络设备，并且IGMP设置正确，具体参见网络设备的说明书。
4. 在不支持组播协议的网络里，可以用多单播实现一点发送多点接收，即一台编码器把数据复制多份，以单播方式同时发给多个解码器或者解码PC，此时编码器网口的码流就是N倍于编码码流，其中N是多单播的数量；编码码流3Mbps时，在交换机较好，带宽有保证的情况下，一台编码器可以支持24个单播；码流低时，可以支持更多单播用户，码流总量在70Mbps左右，但是随着用户数量增加，码流总量有所降低；
5. 网络的局部不支持组播，或者部分链路（如无线局域网）带宽有限的网络里，可以采用视频服务器代理转发的功能：视频服务器在通过单播接收视频流、解码显示的同时，可以把接收到的视频流通过组播或者多单播的形式，往网络支持组播或者带宽高的地方转发，从而支持多个用户接收同一个视频流；即编码器到转发视频服务器占用一路单播码流的带宽，转发视频服务器到其它解码器和解码PC可以组播，也可以多单播；一台转发视频服务器可以转发多路视频，收发数据的总量70Mbps左右；

单播转多单播/单播转组播示意图

6. 多点接收同一视频流，但是网络带宽不同时，可以用Transcode设备把高码流的视频转换成低码流存储，同时可发给网络带宽低的解码器/解码、存储PC。

Transcode示意图

如果通过E1/T1/ADSL/ATM/SDH等网络传输，请选用相应的网络转换器（如E1转LAN设备等），转成以太网接口。如有需要可订制ADSL自动拨号功能。
2.4 连接配置终端
用RS232交叉线将配置终端接口(COM)与计算机串口相连,通过超级终端进行设备参数设置。配置终端接口(COM)管脚定义：

其余管脚均未定义。
用户需自制RS232交叉线，PC机和视频服务器相连的交叉线连线方法图示如下：

从任何一端看：管脚2-管脚3，管脚3-管脚2，管脚5-管脚5。
2.5 连接数据通信设备
视频服务器的插接口的Tx+、Tx-、Rx+、Rx-和Gnd构成RS485/RS422通信端口。

管脚定义（从左到右）：
管脚1：GND(电源地)
管脚8：TA(T+)
管脚9：TB(T-)
管脚10：RA(R+)
管脚11：RB(R-)

2.5.1 RS485/RS422全双工模式
当前面板拨码开关的3脚拨到下面(ON)时数据通信端口设为RS485/RS422全双工模式。工作在全双工时，Tx+,Tx-,Rx+, Rx-都有效，Tx+,Tx- 发送数据，Rx+,Rx-接收数据。正确的连接方法是，用四根导线把视频服务器RS485/RS422接口和其它设备的RS485/RS422接口连接；
有的设备标识T+指的是本设备的发送引脚，而有的设备指的是这个脚应该接对方的T+，本视频服务器和一些RS232/422/485转换器属于前者，三星快球等属于后者，请仔细阅读相关设备说明书，搞清楚表示的意义，作出正确连接：
某些云台等RS422/485接口 视频服务器RS422/485接口 RS232/422/485转换器
Tx+  Tx+ Tx+  Rx+
Tx-  Tx- Tx-  Rx-
Rx+  Rx+ Rx+  Tx+
Rx-  Rx- Rx-  Tx-
（Gnd一般不连接） （Gnd一般不连接）

图：与某些快球、矩阵等RS422/485全双工连接方法（Gnd一般不接）
2.5.2 RS485/RS422半双工模式
前面板拨码开关3脚拨到上面(OFF)时数据通信端口设为半双工模式，只有Tx+，Tx-有效，Tx+和Tx-共同用于发送和接收，发送时不能接收，接收时不能发送，通常连接时Tx+接A，Tx-接B。

图：与某些快球、矩阵等RS422/485半双工连接方法（Gnd一般不接）
2.6 连接报警输入和继电输出
2.6.1 报警输入

视频服务器插接口的In1和Gnd、In2和Gnd分别构成两个报警输入端口（DI）。In1和In2共用一个地Gnd。烟感、火警等传感器可以用导线直接连接到报警输入端口。管脚定义（从左到右）：
管脚1：Gnd(电源地)
管脚2：In2(和Gnd共同构成第二个报警输入)
管脚3：In1(和Gnd共同构成第一个报警输入)

图：报警输入、继电输出示意图
2.6.2 继电输出
插接口的管脚4-7构成两个继电输出端口（DO）。Rly1和Rly2为两个继电器节点输出，不分正负极，最大工作电压和电流为48V AC/DC @ 100mA
管脚定义（从左到右）：
管脚4：继电输出1的第一个管脚
管脚5：继电输出1的第二个管脚
管脚6：继电输出2的第一个管脚
管脚7：继电输出2的第二个管脚
用导线把继电输出连接到警灯、警号或者其它设备。见2.6.1报警输入、继电输出示意图。
2.7 连接电源
19²标准机箱用电源线将AC电源接口与220V交流电源相连；
3 性能参数
3.1 视频特性
® 视频位速率：128K-15M bps
® 视频数据输出模式：定速率/变速率
® PAL/NTSC制式切换
® 视频分辨率：
PAL制：
720×576,704×576,640×576,480×576,352×576,352×288,176×144等
NTSC制：
720×480,704×480,640×480,480×480,352×480,352×240,176×144等
® 亮度，对比度，饱和度，色度可调整
® 输出视频流格式：TS/PS/VES/AES流等
® 编码等级：
ISO/IEC-14496-2 MPEG-4 SP@L1, L2 and L3
ISO/IEC-13818-2 MPEG-2 MP@ML
ISO/IEC-11172-2 MPEG-1
® 帧速率：NTSC制：30帧/秒 PAL制：25帧/秒

3.2 音频特性
® 音频采样频率 8K,32K,44.1K,48K Hz
® 音频位速率8K,32K,64K,192K,224K,384K bps等
® 编码方式MPEG1 Audio Layer I/II,G.729,G.711,MP3等
® 音频模式 Stereo，Joint，Dual，Mono

3.3 接口特性
® 视频输入：复合视频（BNC/75Ω）
® 视频输出：复合视频（BNC/75Ω）
® 音频输入：3.5mm左右声道立体声接口
® 音频输出：3.5mm左右声道立体声接口
® 设置端口：DB-9、波特率9600、8个数据位、无奇偶校验、1个停止位
® 数据通信接口：RS422/485，波特率1200~115200 bps
® 网络接口：10/100M以太网RJ45接口

3.4 物理特性
® 尺寸：435×141×44mm或者249×142×41mm
® 电源：50Hz , 150-220V AC或者 12V DC
® 功率：8W
® 工作温度：-15℃- 60℃
® 存储温度：-10℃- 65℃
4 配置
4.1 配置方法
将计算机和配置终端接口相连可对视频服务器进行配置。首先要将计算机的一个RS232串口连接到视频服务器的配置终端接口，然后打开超级终端程序，在“属性”中选择该串口，并为该串口做以下配置：波特率9600、8个数据位、无奇偶校验、一个停止位、无流量控制。然后，就可对视频服务器进行配置。
连接完毕后按“回车”键，计算机屏幕上将出现配置主菜单（如果上次设置进入子菜单没有退出或重启，按“回车”键会进入子菜单，此时可连续按“q”退到主菜单）：
******************************************
i) Device Information （设备信息）
n) Network Settings （网络设置）
c) Data Channel 1 Settings（数据通道设置）
C) Data Channel 2 Settings（数据通道设置）
a) Alarm Settings （报警设置）
u) User Management （用户设置）
w) Streaming Server （流服务器设置）
N) Network Management （管理服务器设置）
S) Save Config （保存配置）
R) Reboot （重新启动）
1) Encoder 1 Settings （第1路编码参数设置）
2) Encoder 2 Settings （第2路编码参数设置）
3) Encoder 3 Settings （第3路编码参数设置）
4) Encoder 4 Settings （第4路编码参数设置）
5) Decoder 1 Settings （第1路解码参数设置）
6) Decoder 2 Settings （第2路解码参数设置）
7) Decoder 3 Settings （第3路解码参数设置）
8) Decoder 4 Settings （第4路解码参数设置）
Enter your Choice:
*******************************************
注意：设备型号不同，主菜单有些项目没有，此处列出最全的。
在超级终端窗口内所有命令均由单个字符表示，以上是典型对话框。主菜单中各项的前面有 i、 n、c等字样，这是不同选项的代号；在下面每一级菜单中的选项前都会出现类似的代号。在程序的提示符后键入代号，就进入此代号所代表的参数配置项。现在以配置透明数据通道设置中的Baud Rate（波特率）为例，说明配置过程。
*******************************************
i) Device Information
n) Network Settings
t) Task Settings
c) Data Channel 1 Settings
C) Data Channel 2 Settings
S) Save Config
R) Reboot
1) Encoder 1 Settings
2) Encoder 2 Settings
3) Encoder 3 Settings
4) Encoder 4 Settings
5) Decoder 1 Settings
6) Decoder 2 Settings
7) Decoder 3 Settings
8) Decoder 4 Settings

Enter your Choice: c
***键入c，进入透明数据通道1设置菜单
b) Baud Rate [9600] （波特率）
Enter your Choice:
*******************************************
出厂时，[ ]中的内容为该参数的默认值或最佳值。用户可对列出的各参数项进行修改；我们从上面的选项中选择b，即可对Baud Rate（传输率）进行重新设定：
*******************************************
Enter your Choice: b
***键入b，列出可选项
1: 1200
2: 2400
3: 4800
4: 9600
5: 19200
6: 38400
7: 57600
8: 115200
Enter new value of Baud Rate: 3
***键入设定值的代号，回车（3代表4800）
b) Baud Rate [4800]
***列出当前配置结果；此时，Baud Rate已被设定为4800
Enter your Choice:
*******************************************

用户注意：
*** 本程序严格区分选项的代号字母的大小写，请键入正确的代号字母
*** 如果在Enter your Choice: 中键入q，则退出设置，回到主菜单；如果在参数设置提示后不作设置而直接回车，则保持原设定值并返回上一级菜单。
*** 设置前面有代号的参数时，用户应注意将所要设定值的代号数键入，不要键入设定值或其他值，否则无效；有些参数直接键入设定值，如视频码流等，请参照终端的提示。

4.2 各项参数的具体配置方法
1． 设备信息设置
在主菜单中键入i，进入设备信息设置菜单，然后对下面列出的各具体参数项进行选择、修改：
*******************************************
Enter your Choice->i
***键入i
n) Device Name [test6]　 （设备名称）
) Application Version [2.7.1.1]（软件版本）
*******************************************
¨ 修改Device Name（设备名称）：
*******************************************
Enter your Choice (q=Quit)-> n
***键入n
Enter new value of Device Name: a　
***键入新名字a，回车

n) Device Name [a]　 ***变为新值
*******************************************
Application Version [2.7.1.1]：表明本软件的应用版本号为2.7.1.1。这几个值与设备相关，用户无法更改。

2． 透明数据通道的设置
在主菜单中键入c，进入透明数据通道设置菜单，然后对下面列出的各具体参数项进行选择、修改：
菜单
表示意义
设置方法
b)Baud Rate[9600]
传输率
在4.1节的举例中已详细说明，此处不再赘述。
d)Data Bits [8]
数据位
可选值5，6，7，8
p)Parity [None]
校验位
1: None, 2: Odd, 3: Even
s)Stop Bits [1]
停止位
可选值为1，2
a) Peer Address
[10.10.38.59]
透明数据通道对方的地址
合法IP地址

3． 网络设置
在主菜单中键入n，进入网络设置菜单，然后对下面列出的各具体参数项进行选择、修改：
*******************************************
) MAC Address[00:C0:AB:20:11:CE]（MAC地址）
t) Connection Type [static] （IP地址）
i) IP Address[192.168.0.85] （IP地址）
m) Network mask [255.255.255.0] （子网掩码）
g) Gateway[192.168.0.1] （网关）
s) Status
e) PPPOE Settings
d) DDNS Settings
p) Ping
T) Telnet
A) Apply Settings
Network Settings>
*******************************************
修改网络连接类型，输入t，有两个选择：1: static 2: dhcp，分别对应于静态IP地址和DHCP动态分配地址。
修改IP地址，输入i，输入IP地址。
修改子网掩码，输入m，输入子网掩码。
修改缺省网关，输入g，输入缺省网关。
查看当前网络状态，输入s，显示当前网络的实际状态，包括IP地址，子网掩码，缺省网关，拨号IP地址，DNS服务器地址，网络链接状态。
查看和设置PPPOE配置，输入e。
查看和设置DDNS配置，输入d。
执行Ping命令，输入p，然后输入远端主机名或IP地址，发送四次ping请求，显示返回状态。
执行Telnet命令，输入T，然后输入远端主机名或IP地址，以及端口号，将以Telnet方式连接到指定的远端主机，要退出，输入^]，然后输入e。
网络配置生效，输入A，前面所配置的IP地址等只有在执行本命令后才生效，或者保存配置重启生效。

3.1 PPPOE设置
在网络配置菜单输入e进入PPPOE设置，可以查看和修改PPPOE（ADSL）拨号的各项设置。
*******************************************
u) Username [xxxx]
p) Password [xxxx]
m) Mode []
i) Idle []
*******************************************
修改拨号用户名，按u，输入用户名。
修改拨号密码，按p，输入密码。
修改拨号方式，按m，在下列选项中选择：1: demand，即需要连接时自动拨号，2: auto ，即上电时自动拨号， 3: manual，即手工拨号。
修改超时断线时间，按i，输入时间，以秒为单位，0表示不断线，其他的值表示PPPOE连接在Idle状态下超过指定的时间后自动断线。
要启动PPPOE拨号，需要在Task Settings 菜单中启动PPPOE任务。
3.2 PPPOE设置
在网络配置菜单输入d进入DDNS设置，可以查看和修改DDNS的各项设置。
*******************************************
h) Hostname [xxxx.3322.org]
u) Username [xxxx]
p) Password [xxxx]
s) Status
*******************************************
修改注册的DDNS域名，按u，输入域名。
修改注册用户名，按u，输入用户名。
修改密码，按p，输入密码。
查看DDNS状态，按s，目前有以下四种状态：Stop, Logging, OK, Failed。
修改超时断线时间，按i，输入时间，以秒为单位，0表示不断线，其他的值表示PPPOE连接在Idle状态下超过指定的时间后自动断线。
要启动DDNS注册，需要在Task Settings 菜单中启动DDNS任务。
4． 编码参数设置
在主菜单中键入1-4，进入某一路视频音频编码参数设置菜单，然后对下面列出的各具体参数项进行选择、修改：
*******************************************
Enter your Choice: 1
1) Audio Mode [Stereo] （音频输出）
2) Audio Bitrate [32K] （音频数据传输率）
m) AVType [1] （开/关音频编码）
3) Video Brightness [126] （视频亮度）
4) Video Contrast [66] （视频对比度）
5) Video Saturation [68] （饱和度）
6) Video Hue [0] （色调）
7) Video Sharpness [8] （清晰度）
8) Video Format [PAL] （视频编码制式/格式）
9) Video Resolution [720x576]（视频分辨率）
a) Video Bitrate [3M] （视频数据传输率）
b) Video Variant Bitrate [0]（视频流变速比率）
d) Stream Address [udp://225.1.1.4:4000]（流地址）
g) Video GOP [15:3] （GOP）
h) Video TV/VCR [AUTO]
i) Video Frame Skip [0] （降帧率）
j) MinMaxQ [10000,0] （MinMaxQ）
k) Cut-off Frequency [0] （Cut-off）
l) Audio Input Gain [0] （音量输入增益）
n) Noise Master Mode [0]
D) Video Motion/Lost Detection [0]
T) Stream Type [TS] （流类型）
t) Video Coding Type [MPEG2]（视频编码类型）
F) Firmware Type [PS] （固件类型）
s) Status

Enter your Choice: q
*******************************************

® 修改Audio Mode (音频输出)设置：
*******************************************
Enter your Choice: 1
***键入1
1: Mono
2: Stereo

Enter new value of Audio Mode: 2
***配置新模式，回车
*******************************************
用户对Audio Mode的设置有2种选择：1:Mono(单声道)；2: Stereo(立体声)。设置时需在提示后填入新模式相应代码即可，本例中填入2，即设置为Stereo(立体声)模式。

® 修改Audio Data Rate（音频数据传输率）设置：
*******************************************
Enter your Choice: 4
***键入4
1: 32K
2: 48K
3: 56K
4: 64K
5: 80K
6: 96K
7: 112K
8: 128K
9: 160K
10: 192K
11: 224K
12: 256K
13: 320K
14: 384K
Enter new value of Audio Bitrate: 4
***配置新值，回车
*******************************************
用户对Audio Data Rate（音频数据传输率）的设置有如上所示。设置时需在提示后填入新值相应代码即可，本例中填入4，即设置为64K。

® 修改AVType（开/关音频）设置：
*******************************************
Enter your Choice: m
***键入m

1: Video and Audio
2: Video Only
3: Audio Only

Enter new value of AVType: 2
***配置新值，回车
*******************************************
这项设置只在支持声音的设备上出现，AVType的取值为1：音频视频都有；2：只有视频；3：只有音频。用户可根据需要设定新值。本例中，设定为2，即只有视频。

® 修改Video Brightness（视频亮度）设置：
*******************************************
Enter your Choice: 3
***键入3
0~255 （取值范围）
Enter new value of Video Brightness: 120
***配置新值，回车
*******************************************
Video Brightness的取值范围是0~255，测得本产品主观最佳效果对应值为126。用户可根据需要设定新值。本例中，设定为120。

® 修改Video Contrast（视频对比度）设置：
*******************************************
Enter your Choice: 4 ***键入4
0~255 （取值范围）
Enter new value of Video Contrast: 80
***配置新值，回车

*******************************************
Video Contrast的取值范围是0~255，测得本产品主观最佳效果对应值为66。用户可根据需要设定新值。本例中，设定为80。

® 修改Video Saturation（饱和度）设置：
*******************************************
Enter your Choice: 5
***键入5
0~255 （取值范围）
Enter new value of Video Saturation: 70
***配置新值，回车

*******************************************
Video Saturation的取值范围是0~255，测得本产品主观最佳效果对应值为68。用户可根据需要设定新值。本例中，设定为70。

® 修改Video Hue（色调）设置：
*******************************************
Enter your Choice: 6
***键入6
0~255 （取值范围）
Enter new value of Video Hue: 10
***配置新值，回车

*******************************************
Video Hue的取值范围是0~255，测得本产品主观最佳效果对应值为0。用户可根据需要设定新值。本例中，设定为10。

® 修改Video Sharpness（清晰度）设置：
*******************************************
Enter your Choice: 7
***键入7
0~15 （取值范围）
Enter new value of Video Hue: 10
***配置新值，回车

*******************************************
Video Hue的取值范围是0~15，测得本产品主观最佳效果对应值为8。用户可根据需要设定新值。本例中，设定为10。

® 修改Video Format（视频制式）设置：
*******************************************
Enter your Choice: 8
***键入8

1: NTSC
2: PAL
3: AUTO

Enter new value of Video Format: 1
***配置新制式，回车
*******************************************
用户对Video Format（视频制式）的设置有3种选择：1: NTSC；2: PAL； 3：AUTO，其中AUTO表示自动侦测视频制式，如果视频制式已知，设置为NTSC或PAL即可，否则可以设置为AUTO。本例中填入1，即设置为NTSC制式。

® 修改Video Resolution（视频分辨率）设置：
*******************************************
Enter your Choice: 9
***键入9

1: 720x576
2: 704x576
3: 640x480
4: 480x576
5: 352x576
6: 352x288
7: 1
