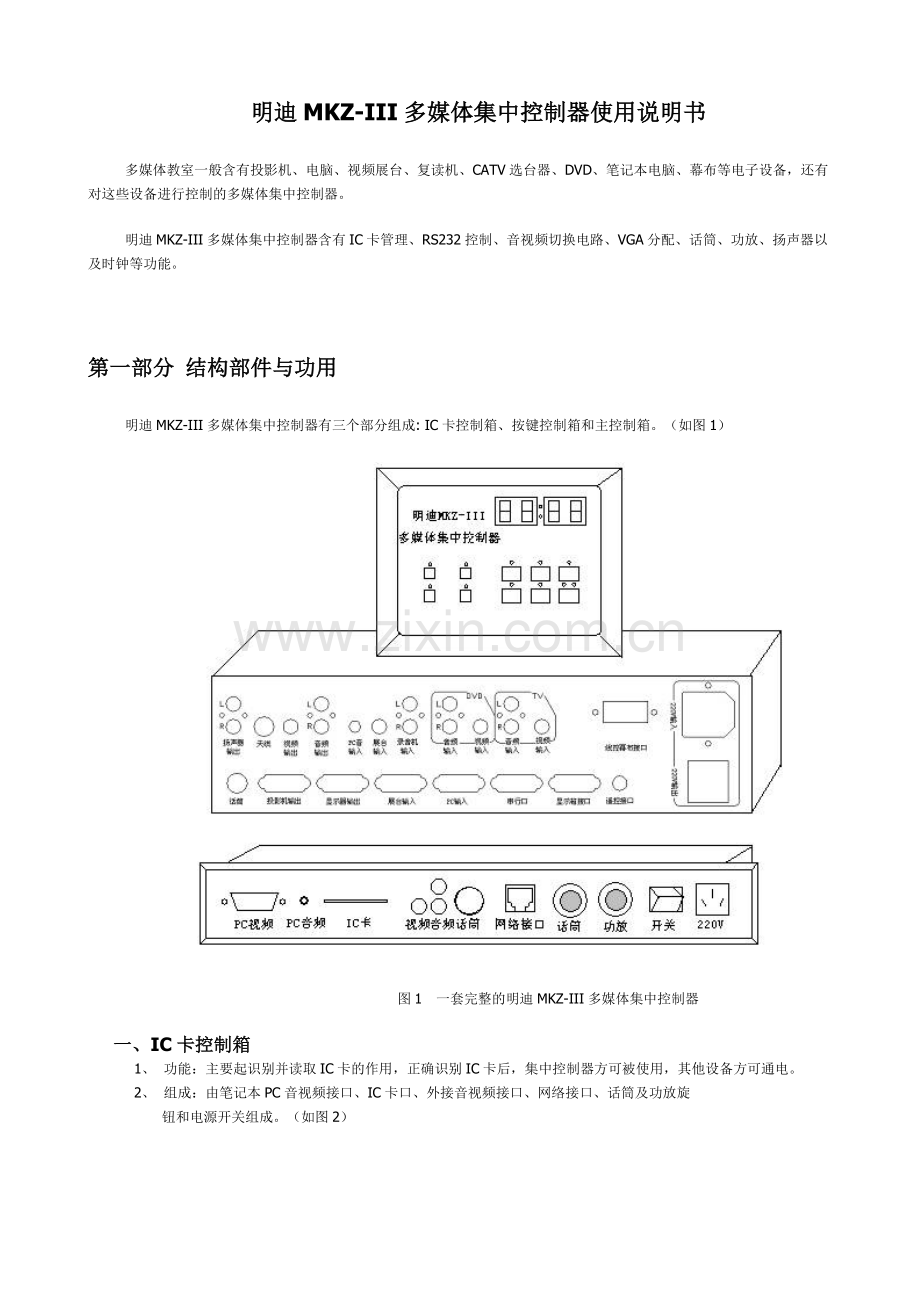

明迪MKZ-III多媒体集中控制器使用说明书
多媒体教室一般含有投影机、电脑、视频展台、复读机、CATV选台器、DVD、笔记本电脑、幕布等电子设备，还有对这些设备进行控制的多媒体集中控制器。
明迪MKZ-III多媒体集中控制器含有IC卡管理、RS232控制、音视频切换电路、VGA分配、话筒、功放、扬声器以及时钟等功能。

第一部分 结构部件与功用
明迪MKZ-III多媒体集中控制器有三个部分组成: IC卡控制箱、按键控制箱和主控制箱。（如图1）

图1 一套完整的明迪MKZ-III多媒体集中控制器
    一、IC卡控制箱
1、  功能：主要起识别并读取IC卡的作用，正确识别IC卡后，集中控制器方可被使用，其他设备方可通电。
2、  组成：由笔记本PC音视频接口、IC卡口、外接音视频接口、网络接口、话筒及功放旋
钮和电源开关组成。（如图2）

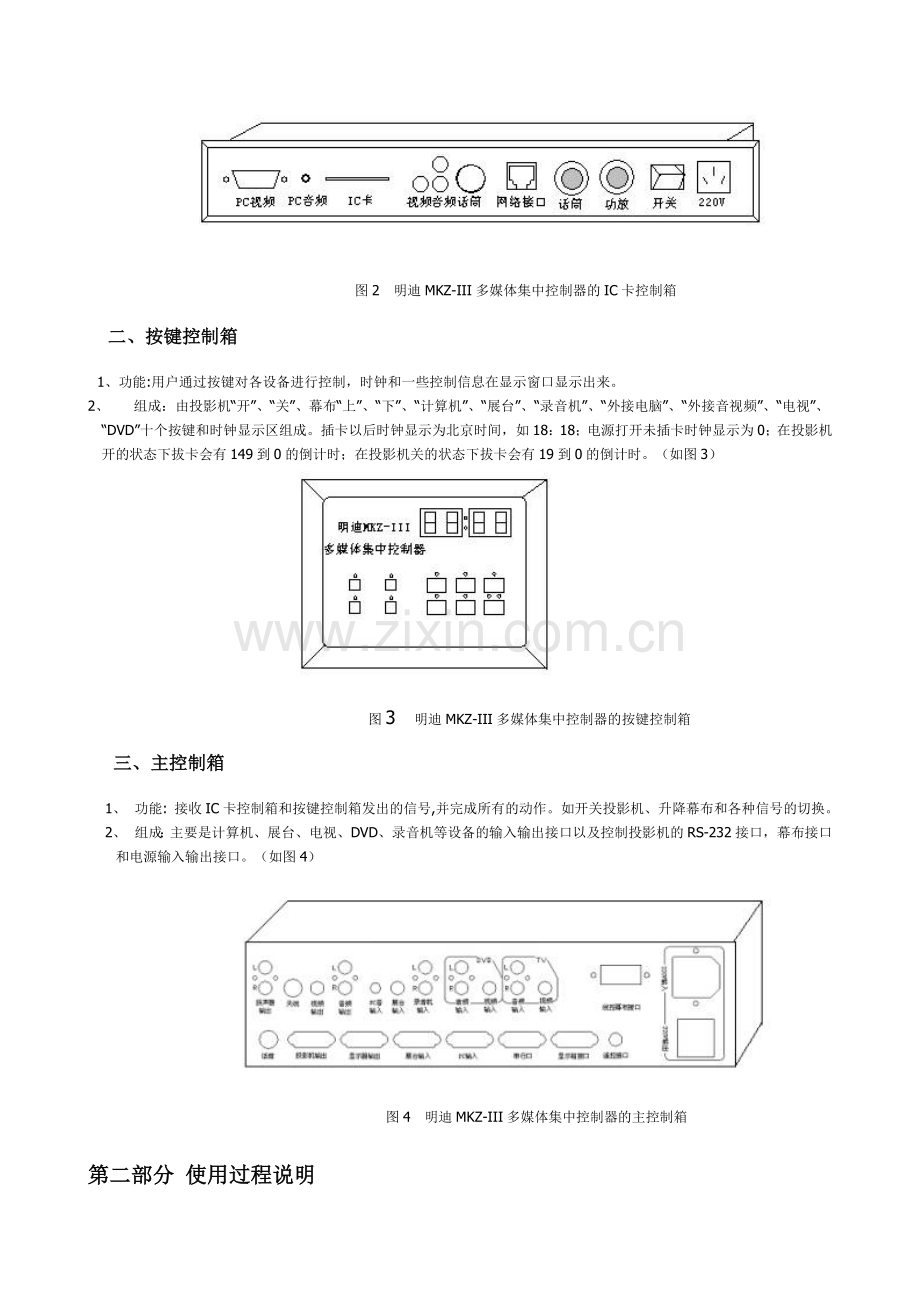

图2 明迪MKZ-III多媒体集中控制器的IC卡控制箱
   二、按键控制箱
1、功能:用户通过按键对各设备进行控制，时钟和一些控制信息在显示窗口显示出来。
2、     组成：由投影机“开”、“关”、幕布“上”、“下”、“计算机”、“展台”、“录音机”、“外接电脑”、“外接音视频”、“电视”、 “DVD”十个按键和时钟显示区组成。插卡以后时钟显示为北京时间，如18：18；电源打开未插卡时钟显示为0；在投影机开的状态下拔卡会有149到0的倒计时；在投影机关的状态下拔卡会有19到0的倒计时。（如图3）

图3 明迪MKZ-III多媒体集中控制器的按键控制箱
    三、主控制箱
    1、  功能: 接收IC卡控制箱和按键控制箱发出的信号,并完成所有的动作。如开关投影机、升降幕布和各种信号的切换。
    2、  组成：主要是计算机、展台、电视、DVD、录音机等设备的输入输出接口以及控制投影机的RS-232接口，幕布接口和电源输入输出接口。（如图4）

图4 明迪MKZ-III多媒体集中控制器的主控制箱
第二部分 使用过程说明
一、使用过程
打开总电源，正确插入IC卡，上电 Æ 按投影幕的“下”键放下幕布 Æ 按投影机的“开”键打开投影机。
Æ按“计算机”键，则在投影机上可显示计算机的信息，音频从扬声器输出。（计算机电源要先开）。
Æ 按“外接电脑”键，则在投影机上可显示外接手提电脑的信息，音频从扬声器输出。（外接手提电脑的显示器输出在正确状态下：Fn+功能键）。
Æ按“展台”键，则在投影机上可显示展台的信息（展台电源要先开）。
Æ按“外接音视频”键，则在投影机上可显示外接视频的信息；音频从扬声器输出。
Æ按“录音机”键，则有录音机的声音从扬声器输出（录音机电源要先开）。
Æ按“DVD”键，则在投影机上可显示DVD的画面，音频从扬声器输出。
Æ按“电视”键，则在投影机上可显示电视的画面，音频从扬声器输出。
使用完成后，先关闭电脑和其它设备，Æ按投影幕的“上”键使幕布收回，Æ按投影机的“关”键关闭投影机。时钟显示区上有倒计时显示150秒（149秒到0秒），倒计时完成后拔卡关闭电源，即可离开。
使用者也可在关闭电脑和其它设备后直接拔卡离开，幕布自动收上，投影机自动关闭，时钟显示区上有倒计时显示150秒（149秒到0秒）。倒计时完成后集中控制器会自动切断所有多媒体设备电源。
  二、细节说明
1、在RS232的控制状态下，为无选择的一键切换；在红外的控制状态下，有些投影机，会出现循环切换现象。
2、拔卡之前，如投影机为开，则倒计时为150秒；拔卡之前，如投影机为关，则倒计时为20秒。
3、按“展台”键后，数字展台的信号显示于投影机，同时显示于PC的显示屏上。教师不必扭头就可控制投视效果。
4、音频的音量大小，由外设的功放旋钮控制。
5、IC卡控制箱上的“220V”电源输出不受IC卡的控制。
  三、外接可移动设备
可以连接笔记本电脑、录像机或摄相机（AV）、复读机等可移动音视频设备。（如图5）

图5 IC卡控制箱外设连接示意图
第三部分 技术参数及规格
技术参数 电源： 交流210-230V ，50Hz
承载功率： 所有设备之和不超过2000W
负载电流： 所有设备之和不超过10A
内置功放功率： 10W
控制方式： RS-232或红外
RGB信号： 3路输入2输出
音频信号： 6路输入1输出
视频信号： 4路输入1输出
时钟的保时时间 ： 10年
断电延时保护投影机时间： 150秒或根据各种类型投影机设定
规格 主机箱尺寸： 330mm×134mm×84mm
重量： 6Kg
  第四部分 安装设置说明
一、安装须知
1、在多媒体集中控制器通电之前，确认总电源的安全性（无短路现象）。
2、在安装扬声器前确认扬声器到中控的连接线无短路（两芯线不能短路）。
      3、通过中控输出的所有多媒体教学设备额定电流之和不超过10A，额定功率之和不超过2000W。
4、讲台开孔尺寸图（如图6）

图6 讲台开孔尺寸图
    二、连线简表

序号
线名
连接对象（A至B）
A端
B端
备注
1
40芯扁平线
连接主机箱与IC卡控制箱
40芯扁头
40芯扁头
1根
2
按键显示线(9芯粗线)
连接主机箱与按键控制箱
DB9针头
DB9孔头
1根
3
VGA线
连接主机箱与计算机
DB15孔头
DB15针头
1根
4
VGA线
连接主机箱与数字展台
DB15孔头
DB15针头
1根
5
PC音频线
连接主机箱与计算机
3.5寸双声道针
3.5寸双声道针
1根
6
展台视频输入线
连接主机箱与模拟展台
莲花头针
莲花头针
1根
7
视频输出线
连接主机箱与投影机
莲花头针
莲花头针
1根
8
RS232控制线
连接主机箱与投影机
DB9孔头
与投影机端同
1根
红外控制线
莲花头针
红外发射头
9
录音机线
连接主机箱与录音机
莲花头针
莲花头针
1根
10
扬声器线
连接主机箱与扬声器
莲花头针
接扬声器
2根
11
标准电源线
连接主机箱与IC卡控制箱
电源孔端
电源针端
2根
连接IC卡控制箱与总电源
电源孔端
电源针端
 三、连接简图（如图7）

图7 多媒体设备连接示意图
   四 、初始化设置
集中控制器安装完之后，需要进行初始化设置。
  1.设置的内容包括八项
(1)投影机机型；(2)年级；(3)班级；(4)时；(5)分；(6)展台类型；(7)控制方式；(8)学校编号
  2.按键说明
明迪MKZ-III多媒体集中控制器的控制面板上有十个键，我们在对控制器进行设置时，借用了其中的“上”、“下”、“录音机”、“电视”四个键。按“录音机”键对主菜单进行选择；按“上”、“下”键对数字进行选择，按一次“上”键数字加一，按一次“下”键数字减一；按“电视”键表示确认。在开机的状态下，不插卡，等倒计时为“0”时，按三次“录音机”键即可进入设置状态（按键时伴有长鸣），设置完以后关机保存设置内容，再开机即可正常使用。
  3.主菜单说明
菜单1 投影机机型：
●RS232控制包括以下14种
0、PROXIMA 1、EPSON 810/E-54 2、松下 S91
3、松下557(IR) 4、SHARP CN300S 5、日立S860W
6、ASK C85 7、PLUS U2-815C 8、IC卡传递投影机控制码
9、三菱 A、NEC C、明基
D、SANYO 2000 E、东芝T620（720）
●红外控制包括以下6种
0、Phlips 1、同方育龙 2、Sony     3、Plus815 4、Plus U5系列（221） 5、红外学习方法
菜单2 年级：1~99
菜单3 班级：1~99
菜单4 时：0~23
菜单5 分：0~59
菜单6 展台类型：“0”表示模拟；“1”表示数字。
菜单7 控制方式：“0”表示红外；“1”表示RS232。
菜单8 学校编号：1~99
  4.举例说明
如一个教室为初三（1）班，投影机为EPSON 810，采用数字展台，按RS232方式连线。设置时的时间为12时34分，学校编号为“02”正确的操作如下：
打开电源，先不要插卡，等倒计时为“0”时，按三次“录音机”键进入设置状态，首先显示的是投影机机型（控制器出厂时随意设置的），这时按动“上”或“下”键，使数码管的第四段显示为“1”，按“电视”键确定。表示投影机为EPSON 810。
Æ按一次“录音机”键，使数码管的第一段显示为“2”，这时按动“上”或“下”键，使数码管的第四段显示为“3”，按“电视”键确定。表示年级为初三。
Æ按一次“录音机”键，使数码管的第一段显示为“3”，这时按动“上”或“下”键，使数码管的第四段显示为“1”，按“电视”键确定。表示班级为（1）班。
Æ按一次“录音机”键，使数码管的第一段显示为“4”，这时按动“上”或“下”键，使数码管的第四段显示为“12”，按“电视”键确定。表示当时为12时。
Æ按一次“录音机”键，使数码管的第一段显示为“5”，这时按动“上”或“下”键，使数码管的第四段显示为“34”，按“电视”键确定。表示当时为34分。
Æ按一次“录音机”键，使数码管的第一段显示为“6”，这时按动“上”或“下”键，使数码管的第四段显示为“1”，按“电视”键确定。表示数字展台。
Æ按一次“录音机”键，使数码管的第一段显示为“7”，这时按动“上”或“下”键，使数码管的第四段显示为“1”，按“电视”键确定。表示控制方式为RS232。
Æ按一次“录音机”键，使数码管的第一段显示为“8”，这时按动“上”或“下”键，使数码管的第四段显示为“02”，按“电视”键确定。表示学校编号为“02”。
设置完以后，掉一次电再开机，设置即可生效。
  5．红外学习
有些投影机无RS232控制方式，需红外遥控控制，其红外学习代码方法如下：
打开总电源，等倒计时为“0”时，按三次“展台”键即可进入红外学习状态。
Æ首先数码管显示为“1”，表示现在可以学习投影机“开”的命令，用投影机的遥控器对准中控主机箱侧面的红外学习口（距离5—10mm）按一次遥控器上的“开”键，若听到“滴”一声响，表示学习成功。再按中控按键显示板上的“电视”键保存命令，学习投影机“开机”命令结束；（按面板上的“录音机”键可测试投影机能否开机）
Æ按面板上的投影机“关”，数码管显示为“2”，同上述步骤可学习投影机遥控器上“关”键的命令；
Æ按面板上的“计算机”键，数码管显示为“3”，同上述步骤可学习投影机遥控器上“RGB”键的命令；
Æ按面板上的“外接音视频”键，数码管显示为“4”，同上述步骤可学习投影机遥控器上“VIDEO”键的命令；
对于明迪MKZ-III-C型的产品，还可以学习选台器遥控器上“节目+”、“节目—”的命令。
Æ按面板上的幕布/频道“上”键，数码管显示为“5”，同样的方法按一次选台器遥控器上的“节目+”键，可以学习选台器遥控器上的“节目+”命令；
Æ按面板上的幕布/频道“下”键，数码管显示为“6”，同样的方法按一次选台器遥控器上的“节目—”键，可以学习选台器遥控器上的“节目—”命令。
学习完以后，关机保存设置内容，再开机，即可实现对投影机和选台器的控制。
注：①当进行红外学习后，设置项的第7项会变为“0”，表示投影机在红外控制方式；
②对选台器进行红外学习后，中控设置项的第7项会变为“0”，如果此时投影机采用RS232控制方式,应将第7项重新设为“1”；
③当使用选台器选台时，应先切换到“电视”状态，再按幕布/频道的“上”“下”键，就可以进行电视频道的选择；要使用幕布时，则要切换到其他的状态（不要在“电视”状态），再按幕布/频道的“上”“下”键，就可以进行幕布的升降。
  第五部分 常见故障处理
故障现象
故障原因
解决方法
插卡无反应
无电
送电，开总开关
40芯扁平线脱落
接好

插卡长鸣
40芯扁平线松动
插紧
IC卡芯片有脏
擦干净
IC卡卡座松
换IC卡座
IC卡坏
换IC卡
IC卡方向不对
正确插卡
缺色
VGA线松
两边接紧
VGA线坏
换一根VGA线
所有音频设备无音
扬声器的AV插头松
插紧
计算机无音
计算机软件设成静音
设置成非静音
无电
电源线脱落
插紧
保险丝坏
换保险丝
显示器有闪动
刷新频率不匹配
调电脑输出刷新率
投影机无输出
连接中控和投影机的VGA线脱落
插紧

投影机打不开
连接中控和投影机的控制线脱落
中控串行口/投影机232口插紧
连接中控和投影机的控制线断路
将控制线接头处重新接好
不在正确控制方式下
用设置卡重新设置，红外为0 ；RS232为1，并设置正确的投影机型号
手提电脑无输出
连接中控和手提的VGA线坏
换VGA线
手提电脑不在输出状态
按Fn+功能键切换

展台无输出
设置不对
用设置卡重新设置，数字为1模拟为0
连接中控和展台的线坏
换线
展台不在输出状态
设置展台的正确输出状态
第六部分 注意事项
非专业人员请勿擅自拆卸机箱;
严禁任何液体浸入机箱;
投影机打开状态下严禁先关闭总电源再拔IC卡；
勿使中控输出电源端负载过大；
如有异物或液体进入机箱内，必须立即关闭电源。
