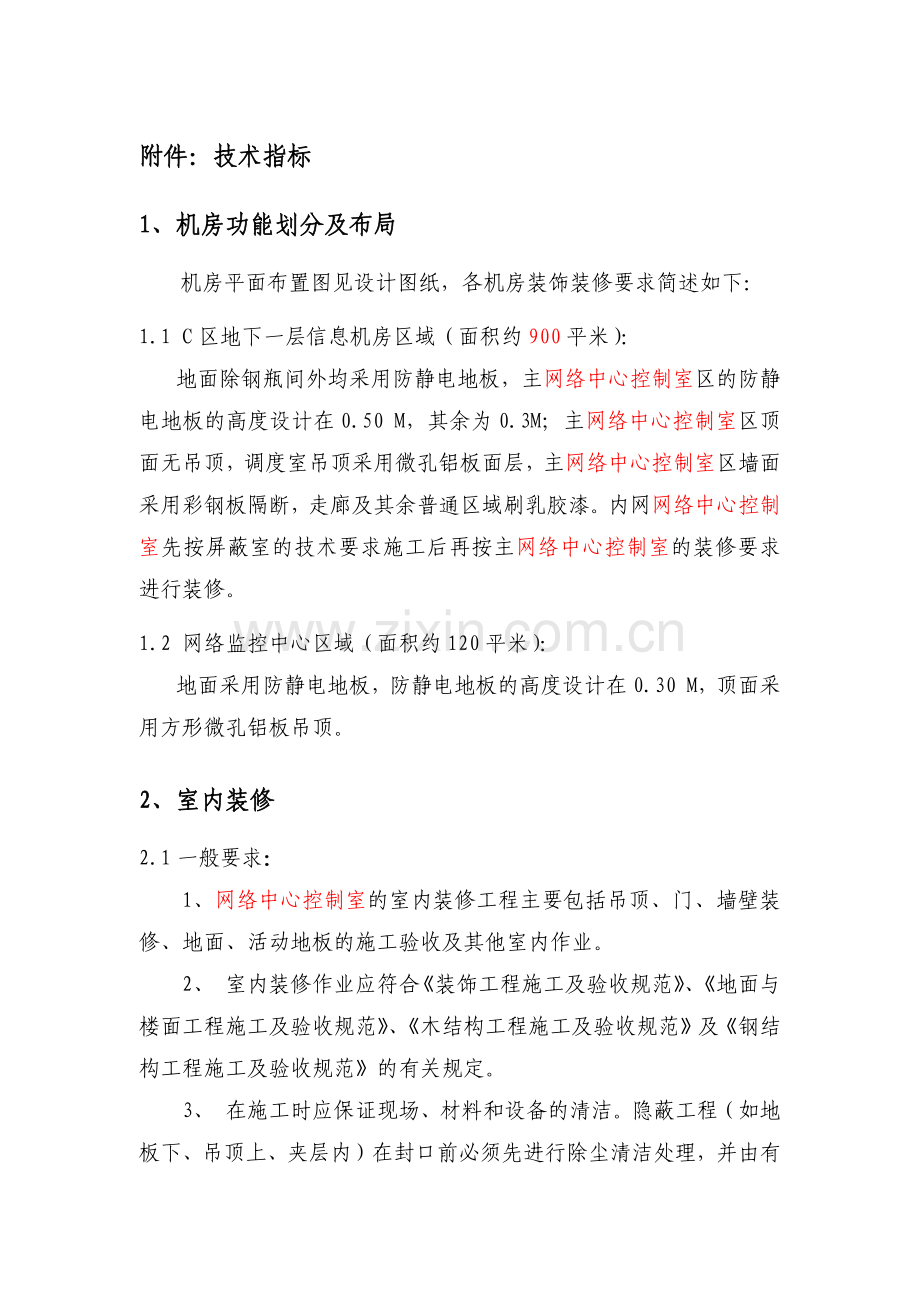

附件：技术指标
1、机房功能划分及布局
机房平面布置图见设计图纸，各机房装饰装修要求简述如下：
1.1 C区地下一层信息机房区域（面积约900平米）：
地面除钢瓶间外均采用防静电地板，主网络中心控制室区的防静电地板的高度设计在0.50 M，其余为0.3M；主网络中心控制室区顶面无吊顶，调度室吊顶采用微孔铝板面层，主网络中心控制室区墙面采用彩钢板隔断，走廊及其余普通区域刷乳胶漆。内网网络中心控制室先按屏蔽室的技术要求施工后再按主网络中心控制室的装修要求进行装修。
1.2 网络监控中心区域（面积约120平米）：
地面采用防静电地板，防静电地板的高度设计在0.30 M，顶面采用方形微孔铝板吊顶。
2、室内装修
2.1一般要求：
1、网络中心控制室的室内装修工程主要包括吊顶、门、墙壁装修、地面、活动地板的施工验收及其他室内作业。
2、 室内装修作业应符合《装饰工程施工及验收规范》、《地面与楼面工程施工及验收规范》、《木结构工程施工及验收规范》及《钢结构工程施工及验收规范》的有关规定。

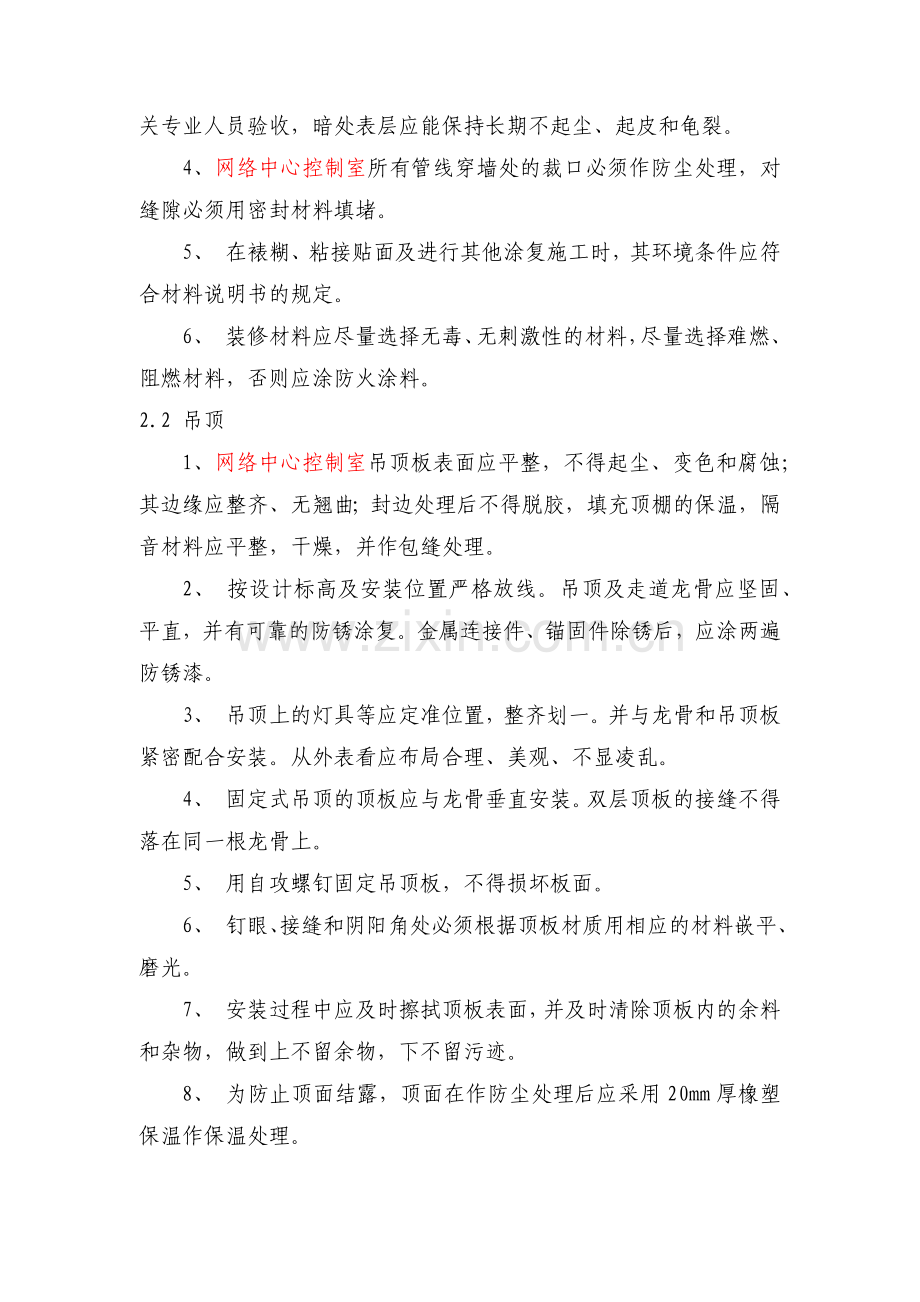

3、 在施工时应保证现场、材料和设备的清洁。隐蔽工程（如地板下、吊顶上、夹层内）在封口前必须先进行除尘清洁处理，并由有关专业人员验收，暗处表层应能保持长期不起尘、起皮和龟裂。
4、网络中心控制室所有管线穿墙处的裁口必须作防尘处理，对缝隙必须用密封材料填堵。
5、 在裱糊、粘接贴面及进行其他涂复施工时，其环境条件应符合材料说明书的规定。
6、 装修材料应尽量选择无毒、无刺激性的材料，尽量选择难燃、阻燃材料，否则应涂防火涂料。
2.2 吊顶
1、网络中心控制室吊顶板表面应平整，不得起尘、变色和腐蚀；其边缘应整齐、无翘曲；封边处理后不得脱胶，填充顶棚的保温，隔音材料应平整，干燥，并作包缝处理。
2、 按设计标高及安装位置严格放线。吊顶及走道龙骨应坚固、平直，并有可靠的防锈涂复。金属连接件、锚固件除锈后，应涂两遍防锈漆。
3、 吊顶上的灯具等应定准位置，整齐划一。并与龙骨和吊顶板紧密配合安装。从外表看应布局合理、美观、不显凌乱。
4、 固定式吊顶的顶板应与龙骨垂直安装。双层顶板的接缝不得落在同一根龙骨上。
5、 用自攻螺钉固定吊顶板，不得损坏板面。
6、 钉眼、接缝和阴阳角处必须根据顶板材质用相应的材料嵌平、磨光。
7、 安装过程中应及时擦拭顶板表面，并及时清除顶板内的余料和杂物，做到上不留余物，下不留污迹。
8、 为防止顶面结露，顶面在作防尘处理后应采用20mm厚橡塑保温作保温处理。
2.3 主要设备及材料技术要求
1.条形微孔铝板
宽度：300mm
长度：1200mm
厚度：0.8mm
穿孔直径：2.0mm
2.方形微孔铝板
尺寸：600*600mm
厚度：0.8mm
穿孔直径：2.0mm
3.橡塑保温板
板材：厚度（mm）20
宽度（mm)：1200
长度：（mm)1800-2000
性能指标:
项目
单位
性能指标
Ⅰ类
板
管
表观密度
kg/m3
65-85
燃烧性能
-
等级
B1
氧指数
≥32
烟密度(SDR)
≤75
导热系数
（平均温度0℃)
w/(m.k)
≤0.038
透湿性能
透湿系数
g/(m.s.pa)
≤4.4×10-10
湿阻因子
-
≥4.5×103
真空吸水率
%
≤10
尺寸稳定性能
（105℃±3℃,7d)
%
≤10
撕裂强度
N/cm
≥3.0
≥3.0
压缩回弹率（压缩率50%压缩时间72h）
%
≥70
耐臭氧性（臭氧分压202Pa 200h)
-
不龟裂
抗老化性(150h)
-
轻微起皱，无裂纹，无针孔，不变形
2.4活动地板
综合各方面因素，在监控室建设项目中，机房区域均铺设高级无框全钢防静电架空地板，所用地板制造标准GB6650-86，地板规格为600×600。考虑到空调的送风空间，静电地板铺设高度为500mm（信息机房）、300mm（机要机房）、200mm（网络监控中心及办公室）。
为保证地面的洁净度，地坪应作平整清洁处理，并且需要刷防尘漆多遍。同时，防静电地板下空间作为机房空调送风静压箱，必须进行防尘、保温隔热处理，通过隔热可避免机房下层发生冷凝结露现象及能量损失。我们设计采用20mm厚挤塑泡沫板保温材料，进行隔热处理。
1、静电地板
整体厚度
35mm
贴面材料
PHL
上板厚度
不小于0.9mm
规格
600 × 600mm
集中承受力
不小于454/m 2
分散承受力
不小于5672N/m 2
底侧
不小于0.8mm 钢片
重量
不小于13.5kg/m2
建筑材料级别
B1/B2
防火级别
F30
隔热
约 0.58W/mk
电阻抗
≤107欧姆
2、定制钢架
用于电池柜、精密空调、小型机、标准机柜等设备的承重安装，要求采用8#镀锌槽钢按图纸进行制作。
2.5墙面及隔断设计及施工要求
机房的墙面装饰技术要求：
1．部分墙面采用彩钢板饰面装修，具体部位详见图纸。
2．在建筑的沿地、沿顶及沿墙龙骨与建筑物有关部位之间应衬垫机要绝缘弹性密封材料，当有门窗框安装固定在墙体龙骨上时，应对其缝隙进行密封。
3．建筑物内部的龙骨必须并入机房防静电接地网，接地连接点的设置每个房间不少于四处，相邻连接点间的距离不应超过18M。
4．墙体周边用弹性材料密封，应填密实不应有外露。
5、在气体消防区和水喷淋消防区之间的隔断下用砖封死，并要作好防水处理，避免对机房内设备的破坏。
6、为了防鼠和消防气体泄露，所有通过隔断的线管和孔要用密封胶密封。
彩钢板技术参数要求
要求板材由0.6mm镀锌烤漆钢板和12mm纸面石膏板组装而成，有标准板及非标板，可根据不同情况特制加工。该板材配合轻钢龙骨安装方便、漆面质感优良、防火性能良好，不起尘。
1. 模组化设计：钢板活动隔间要求采用模组化设计，安装方便，自由组合，能够满足使用者未来对空间变更、设备更新等诸多要求。
2. 防火及耐燃功能：要求钢板按照GB/T9978-1999《建筑构件耐火试验方法》检测，耐火性能可分别达到4H、2H、1H确保其防火性能达到各地防火条例之标准。
3. 隔音功能：要求钢板具有高度的隔音性能，按照GBJ75-84检测方法检测，计权隔音率达47dB。
4. 抗菌功能：要求涂膜表面可有效抑制细菌与霉菌滋生，防止疾病蔓延。
2.6 门、窗设计及施工要求
对门和窗总的要求应坚固耐用、美观大方、开启方便、关闭紧密、便于清洁维修。
根据工作区域性质不同，机房主入口和紧急消防出入口，选择双开钢制防火盗门;机房内部各防火分区统一采用有框防火玻璃门。
主要设备及材料技术要求
双开/单开钢制门
规格：1500*2000mm/900*2000mm
门框料厚: 1.5mm
门体料厚: 1.2mm
门扇扭曲度:<=5.0mm
耐火等级：72
内部填充材料：硅酸铝
检测标准：GBJ45－82
制作标准：GB12955－91
2.7 其它要求：
1. 电线管采用KBG管。电源线采用阻燃线，生产厂家为国内知名品牌。
2. 机房内所有材料均需采用优质环保产品。
3、供配电系统
3.1 供配电电源
1、供电电源应满足下列要求：
频率：50HZ；
电压：交流380V／220V；
相数：三相五线制和单相三线制。
国家标准《计算站场地技术条件》对机房的供电要求见下表。
项目
主机房
辅助机房
电压（V）
<±5
-10~+7
频率变化（Hz）
<±0.2
±0.5
波形失真率（%）
<±5
<±7
2、网络中心控制室的供配电系统由大楼提供双路的市电电源（或者市电与发电机电源）分别供到地下一层，四楼网络监控室的配电由地下一层信息机房配电箱提供，系统的接地形式为TN-S。
网络中心控制室各用电设备保护断路器均应装设长、短时及瞬间过载保护，同时配电系统上下级之间有选择性地配合；
配电线路均以放射式向用电设备供电。
网络中心控制室配电系统所用线缆及导线均应敷设于桥架及金属管内，以达到防火、防鼠和屏蔽的作用。
市电总配电及空调新风的供电与消防联动。
3、电源部分从网络中心控制室配电室接入开始即为投标人的工作量。
3.2 电气装置
1、电气装置的安装应做到整齐、牢固、正确、标志明确、外观良好、内外清洁。
2、电气接线盒内无残留物、盖板整齐、严密、紧贴墙面或地面；同类电气设备安装高度应相对一致。
3、吊顶内电气装置应安装在便于维修处。
4、特种源流配电装置应有明显标志，并注明频率、电压等。
5、电源盘、柜及其他电气装置的台座应与建筑楼地面牢靠固定。
6、在网络中心控制室内的由于有两种电源：市电和UPS电，所以在设备插座时应区分开，所有的市电及UPS用电插座均在地板上或地板下安装。
网络及配线机柜、服务器机柜采用垂直安装的PDU；
控制室和辅助房间等办公用UPS电源均采用地板上安装铜地插的方式接入电源，设置数量为每个工位一个单相五眼10A铜地插。
本工程中的各机柜的供电均要求为终端双回路供电。
网络中心控制室各进线电源应采用三相五线制（TN-S）；网络中心控制室内用电设备供电电源均为三相五线制或单相三线制；
电气装置具体配置见图纸。
网络中心控制室的电施管线分以下几类：
1、顶棚内的正常照明和应急照明管线；
2、机房精密空调和舒适空调的管线；
3、机房内其它的市电用电设备（如新风、排风）和维修用插座管线；
4、由UPS输出配电柜至计算机终端设备接入点的管线；
5、大楼配电所至网络中心控制室的电缆管线；
6、网络中心控制室各配电箱之间的连接管线；
管线技术要求：
所有的线管线槽均用金属线管线槽。其中照明回路用DN20的镀锌钢管内穿ZRBV2.5的铜芯导线顶棚内敷设、市电用维修用插座等回路均用DN20的镀锌钢管穿ZRBV2.5的铜芯导线地板下敷设。计算机等UPS用电设备的管线均用ZRVV4的铜芯导线地板下敷设在400*150或者100*200的钢制金属线槽内。线槽至各机柜的电源接入点再用镀锌钢管或金属软管敷设。UPS电源间各设备和配电柜之间的市电电缆等在400*150或者100*200的钢制金属线槽内敷设。
电气系统无单点故障，管线的施工过程中应注意以下各点：
1. 管内或线槽内配线应使用绝缘导线
2. 管内或线槽内不允许有接头
3. 金属管的连接，必须使管成为良好的导体，配管和线槽敷设时必须保证接地连续性。。
4. 在配管的施工过程中，各配管的管端应当用管头塞、木塞堵住，以防尘土进入。
5. 在一个管内所穿的导线，一般应不超过8根。线槽内导线的容量不超过线槽截面积的40%。
6. 为便于穿线，管路的弯头不宜过多。
7. 金属管与接线盒、配电箱的连接一般都采用锁紧螺母（俗称钠子）连接。暗配管时，管口露出盒（箱）内应小于15mm，明配管时，管子露出锁紧螺母的丝扣为2-4扣。钢管的连接一般都使用管接头（俗称束结、管箍）螺纹连接。管端套丝长度不得小于管接头长度的1/2，对于暗配管或需要密封的管子，也可采用套筒（又称套管）连接，一般用于管径为50mm及以上的金属管，套管长度应为连接管子外径的1。5-3倍。
8. 强弱电分开，避免长距离平行走线。
3.3 电气照明
1、照度
测试仪器应为准确度二级以上的照度计。
测点，在工作区内2-4m间距布点。测点距墙面1m，距活动地板0.8m。
本工程网络中心控制室照度要求见下表：
机房照度指标
区域
类型
机房
其它地点
正常照明
≥400Lx(设备机房照度要求≥500Lx)
应符合建委《工业企业照明设计标准》TJ 34-79中的规定
事故照明
≥5Lx
≥150Lx
2、吸顶灯具底座必须紧贴吊顶，不留缝隙。
3、嵌装灯具应固定在吊顶板预留洞孔内专设的柜架上。
4、电源线应穿钢管或金属软管，且留有余量，并通过绝缘垫圈进入灯具，不应贴近灯具外壳。钢管及金属软管均应可靠地接保护地。灯具边框外缘应紧贴在吊顶板上，与吊顶照明金属龙骨平行。
5、成排安装的灯具和光带应平直、整齐。
6、采用集中闸控和分散控制结合的方式,照明配电箱内分功能区进行照明总开关的控制，房间设墙面跷板开关控制。由于机房内的隔断均采用玻璃隔断，所以在安装墙壁开关时，墙面无法安装的照明控制开关设在走廊上的柱子上。
照明系统技术要求
主网络中心控制室内平均照度应大于500LUX，辅助房内的照度大于300LUX，应急照明大于30LUX。
正常照明和应急照明
网络中心控制室内的正常照明由市电供电，应急照明的管线单独敷设，当市电断电后，事故照明采用UPS供电应急装置的方式。
主要出入口设置应急疏散指示标志灯，应急灯采用灯具内自备应急电池的工作方式。应急时间符合90min的时间要求。
照明灯具控制方式
采用集中闸控和分散控制结合的方式,照明配电箱内分功能区进行照明总开关的控制，房间设墙面跷板开关控制。由于机房内的隔断均采用玻璃隔断，所以在安装墙壁开关时，墙面无法安装的照明控制开关设在走廊上的柱子上。
4. 不间断电源系统
4.1 设备配置
配置2台200KVA ，（1+1）并机
电池：系统后备30分钟，每台UPS配备3组12V-200AH电池，每组32节电池。2台UPS共计192节电池。
4.2 附件配置要求
l 由投标方所提供的设备部件间的连线和接插件均应视为设备内部器件，包含在相应的设备之中。
l 投标方应提供设备安装、测试所需的电缆、安装材料等。
l 投标方应根据设备情况，考虑对正常维护需要的消耗品、备件种类和数量。
l 投标方提供的设备应是以至少十年使用期设计的，保证不论提供的设备是否还生产，在使用期内买方可得到备件。
4.3 工程范围
l 不间断电源系统工程的范围包括{但不限于}系统装置的组合设计、供应、运送、安装、调试及维修等项目。
l 供货范围：UPS主机柜、UPS手动旁路柜、蓄电池组、外置式集中有源滤波器、相关的连接电缆、通讯卡能源管理软件等，以及安装所需的材料。包括UPS输入配电柜、输出配电柜以及连接到UPS柜，也包括远程监控用的网络连线。
l 服务范围：系统深化设计、所提供设备的采购、包装、运输、报关、装卸、保险、安装、调试、培训、验收、售后服务等，并确保获得有关部门的使用许可证。
4.3 技术规范
容量200KVA
输出功率因数 0.8
整流器 6 脉冲
输入特性：标称输入电压 380，400或415VAC,3相+中线
市电电压工作：范围 +15％，-15％，可调到±25％
功率因数 0.8滞后（标准型），0.95滞后（选用输入滤波器时）
频率 47.5Hz-62.5Hz
电流谐波：
（THD） 带输入滤波器满载运行时为9％，当选用12脉冲整流器加输入滤波器满载满行时为4.5％
输入限流：最大125％标称输入电流
功率“爬升”：20％至100％负载，可1--20秒可调
输出及旁路特性：
输出电压 380/400/415V,3相3线制或3相4线制
输出电压可调范围 ±10％
过载能力 三相125％额定负载-10分钟 165％额定负载-1分钟 单相200％额定负载-30秒
逆变器短路限流能力 三相150％，5秒钟，单相290％，5秒钟
最大静态旁路电流 1000％ 旁路电流可承载100ms
频率 50Hz,可应用户需求提供60Hz
市电间步跟踪范围 ±1 HZ,±2HZ(可调）
内部时钟的稳定性 ±0.1％内部时钟幅度50Hz±0.01Hz
系统效率（满载） >93%, 97%(ECOMODE)省电模式
频率跟踪速率 0.1Hz/ 到2Hz/ 秒可调
电压稳定性：稳态 ±1％，瞬态 ±5％（0～100％阶跃性负载）
稳态响应时间 在20毫秒内，恢复到±1输出电压稳态值
相移转性：带均衡负载时 120±1，带100％不均衡负载时120±1
相电压对称性：带均衡负载时±1％，带100％不均衡负载时±2％
总谐波含量（T.H.D.）（带100％负载）线性负载 1%典型值，最大3％
带3.1峰值因数负载 <3%
直流电源特性：
电池单元数量 192个单元、2V/单元
直流纹波分量 <1%
工作环境
运行温度范围 0C0到40C0
存储温度 -25C0到70C0
连续运行温度 最高40C0, 8小时
相对湿度 0-90％，不结露
最大运行高度 1000米（不降低额定值情况下）
噪 音 63db-69dBA
保护等级 包括在门开着时，构造也符合IP20
通风 利用内部的风机强制风冷
符合标准 ISO9001 设计生产标准
安全和电磁兼容性能分别符合1995年专门对UPS进行认证的国际标准：
EN-50091-1-1、IEC801-2,-3,4,5、EN50091-2、ENV50091-3、EN60146-4/IEC106、EN60529、IEC529、IEC364
符合欧洲标准EMC中89/336/EEC及颁布的技术标准，CE Marked
5、电磁屏蔽机房系统
本项目系统设计包括屏蔽壳体、屏蔽门、滤波器、通风波导、弱电处理、装修、配电等部分，屏蔽机房建设目标是使该机房满足《处理涉密信息的电磁屏蔽室的技术要求和测试方法》（BMB3-1999）中C级电磁屏蔽室要求。
5.1 屏蔽室尺寸
内部占地面积约260平方米（政务内网中心控制室）
保证屏蔽机房按照相关标准装修后的房间净高应不小于3.0米。
5.2 屏蔽性能
磁场： 14KHz≥75dB
平面波：50MHz－1GHz≥110dB
微波： 1GHz－10GHz≥100dB
满足BMB3-1999《处理涉密信息的电磁屏蔽室的技术要求和测试方式》的C级标准要求。
5.3 标准和规范
屏蔽机房工程执行的主要标准和规范如下，投标方使用的标准和规范必须是最新版本，标准不同时以最高标准为依据。
《处理涉密信息的电磁屏蔽室的技术要求和测试方法》（BMB3-1999）
《涉密信息设备使用现场的电磁泄漏发射防护要求》（BMB5-2000）
《使用现场的信息设备电磁泄漏发射检查测试方法和安全判据》（BMB2-1998）
《高性能屏蔽室屏蔽效能的测量方法》 （GB12190-90）
《涉及国家机密的计算机信息系统保密技术要求》（BMZ1-2000）
《涉及国家机密的计算机信息系统安全保密方案设计指南》（BMZ2-2001）
《涉及国家计算机信息系统安全保密测试指南》（BMZ3-2001）
《电子计算机场地通用规范》（GB/T2887-2000）
《电子计算机机房设计规范》（GB50174-93
《计算机场所安全条件》 （GB9361-88）
5.4 建设内容及要求
屏蔽机房工程建设内容以及建设要求如下：
1．屏蔽壳体
屏蔽壳体的钢板要求采用武钢、宝钢或鞍钢的优质冷轧钢板，屏蔽壳体的底面钢板厚度不少于3mm，墙面和顶面的钢板不少于2mm。我方应当根据屏蔽机房结构尺寸，设计外部增强结构框架，改善受力，使屏蔽壳体及框架稳定可靠，确保屏蔽机房屏蔽性能长期稳定可靠。单层钢板焊接式屏蔽机房，表面防腐处理。六面焊接平整，在节点处采取措施，有效的绝缘和防止潮湿。
屏蔽壳体接地和绝缘处理必须满足标准要求，接地应当与屏蔽机房内其它接地处理分隔，单独接地，接地电阻满足标准要求。
2．电磁屏蔽门
本项屏蔽机房信息机房网络中心控制室安装2扇电动屏蔽门（密码控制），一扇门洞尺寸为W*H（0.9*1.9米）另外一扇门洞尺寸为W*H（1.2*2.0米），屏蔽门的开门方式和方向以及安装位置等应当方便人员和设备进出屏蔽机房。
电磁屏蔽门开、关装置应当在屏蔽室内外均可操作。手动的开、关门装置应当轻便灵活，其他方式的开、关门装置应当工作可靠，极少维修，并应设有开启屏蔽门的应急装置。
3．强电系统
电源滤波器均能达到下列技术指标：
1) 耐压强度：滤波器端子与外壳间能承受2KV直流电压1分钟。
2) 绝缘电阻：在正常气候条件下，滤波器端子与外壳间绝缘电阻≥10M 欧姆。
本项目屏蔽机房信息机房内网机房用电分七路引入，六路UPS电源从UPS间引入到屏蔽机房内的UPS配电柜，。每路UPS电源额定电压为380V，工作频率50/60Hz；一路市电电源从配电房引入到屏蔽机房内，供室内照明及辅助设施使用。一路电源额定电压为220V，工作频率50/60Hz。机要机房用电分四路引入，两路UPS电源从UPS间引入到屏蔽机房内的UPS插座，。每路UPS电源额定电压为380V，工作频率50/60Hz；两路市电电源从配电房引入到屏蔽机房内，供室内照明及辅助设施使用。两路电源额定电压为220V，工作频率50/60Hz。投标方应当考虑比较合适的电源线缆引入屏蔽机房的线缆通道位置，方便线缆的安装及管理。
投标方负责完成强电电缆的屏蔽工作，完成强电线缆敷设内容。
4、弱电信号的屏蔽过壁处理
屏蔽机房内由投标方考虑光纤、网络线、数据电话线、消防报警信号线、监控信号线的进出屏蔽处理。
5．机房空调系统
本项采用机房专用空调系统，由投标方考虑空调进出风口的屏蔽处理。
6．通风系统
屏蔽室的通风窗通常做成截止波导形式，其插入衰减应与屏蔽室指标一致，波导窗是由许多个小波导组成的波导束，小波导截面形状为六角形，屏蔽机房拟不设置窗户，投标方应当结合屏蔽机房的装修布局和机房空调系统的工作方式，选择合适的位置、安装合适数量的通风波导装置，满足屏蔽机房内通风要求。
通风波导装置安装后应当不影响屏蔽机房的整体屏蔽性能。
另外，投标方应考虑室内新风补充及其屏蔽处理。
7．消防报警系统
屏蔽机房将采用新的气体灭火系统，漏水检测系统（安装1套泄漏检测设备，并对其实时监测）；温湿度检测系统。
投标方负责配合新消防报警系统的安装并完成相关屏蔽内容。
8、屏蔽接地
根据《电子信息系统机房设计规范》（GB50174-2008）的规定，计算机机房的接地系统实现系统的交流工作地、安全保护地、直流工作地、防雷保护接地和防静电接地。
9． 内部装饰
屏蔽机房内墙面和顶面的装饰材料安装时，龙骨架需与屏蔽钢板通过专用的屏蔽转接结构件焊接固定，焊接屏蔽转接结构件时由专业屏蔽人员进行，避免焊接时破坏屏蔽体，影响整体屏蔽性能。
整个屏蔽机房的装饰材料及工艺要求按其他机房要求实施。
10．其他事项
以上内容未提到的其他屏蔽机房工程建设内容，投标方应当在建议书中加以补充说明。
5.5 屏蔽机房验收与交付
屏蔽机房工程按照《处理涉密信息的电磁屏蔽室的技术要求和测试方法》（BMB3-1999）等保密标准C级进行测试验收。
1．屏蔽机房建设完工后，投标方按保密标准BMB3-1999进行屏蔽性能自查检查，并将测试结果以书面形式提交给招标方。
磁场： 14KHz≥75dB
平面波：50MHz－1GHz≥110dB
微波： 1GHz－10GHz≥100dB
满足BMB3-1999《处理涉密信息的电磁屏蔽室的技术要求和测试方式》的C级标准要求
2．投标方负责上级保密主管部门等权威检测单位对屏蔽机房的效能进行复测，满足C级屏蔽机房要求才能验收合格。
6、综合布线系统
6.1 机房布线
机房内综合布线系统的组成按网络中心控制室结构设计组合要求划分为三个独立的子系统。
l 设备区系统
设备区由铜缆、主干预制光缆、光纤转换模块、六类非屏蔽模块和光铜配线架组成，在此区域中，提供系统的终端设备连接。
l 水平子系统
它提供机房中最重要的铜缆或光缆线路，它提供位于区域管理设备间和设备间的多条联接路径，连接网络中心控制室的大片地方。
l 区域配线区系统
在区域配线区中，主干光纤引入后，通过网络设备、光跳线、铜跳线，引出光设备和铜缆设备。在光设备中，本区域采用光纤配线架和光纤转换模块和光纤跳线；铜设备中，24口铜配线架、六类非屏蔽模块、铜跳线等来进行设备之间的交叉连接。
6.2 机柜
使用条件：
(a) 工作温度：-5℃ ~ 40℃
(b) 相对湿度：≤85%（+3℃）
外观与结构：
(a) 机柜外形尺寸
高×宽×深：2000×800×1000mm/2000×600×1000mm，净安装高度为42U
(b) 颜色：（黑色）。
(c) 机柜材质：框架采用不低于九折包边型材（单块钢板一次滚轧成型），材料为2.0mm冷轧钢板。便于安装，型材上有10.5x12.5的方孔和直径4.5的圆孔，模数为25mm。单机柜承重不小于1000公斤。
(d) 结构牢固，装配具有一致性和互换性，紧固件无松动。
(e) 机械活动部位满足转动灵活、插拔适度、锁定可靠、施工安装和维护方便。
(f) 涂覆层表面光洁、色泽均匀、无流挂、无露底：金属件无毛刺、锈蚀。
电气性能：
(a) 在环境温度20±5℃，相对湿度不大于80%的条件下，任意相同的绝缘端子之间，接线端子与机壳之间的绝缘电阻满足大于1M欧姆。
(b) 任意互不相同的接线端子之间，接线端子与机壳之间满足在交流50Hz有效值2000V交流电压的情况下，历时1分钟无击穿和飞弧现象。
机柜结构形式与材料：
(a) 机柜采用定制规格机柜，前门网孔单开门，后门采用双开网孔脱卸式结构，由于机房空调为地板下送风，故机柜底部留有空间方便空调冷风吹进；侧门为脱卸式结构，无网孔，顶部有网孔。
(b) 前后门板材料为2.0mm冷轧钢板。为保证门不晃动，在门内必须有空心方钢作为加强的筋条。为保证关门严密，在门上必须有PU泡沫胶直接发泡成型的密封条，该密封条没有接头且不撕脱。门的设计必须保证左右开门的方向能迅速更换。门采用压铸铝合金的130度快速拆卸铰链。门锁为带钥匙的单点压铸铝合金锁，后门为三点式锁结构。
(c) 侧板材料为1.5mm冷轧钢板，在侧板上有PU泡沫胶直接发泡成型的密封条，该密封条没有接头且不撕脱。和机柜框架的固定采用无工具快速安装方式。
(d) 顶板材料为1.5mm冷轧薄钢板, 保证顶板不晃动，在顶板上必须有PU泡沫胶直接发泡成型的密封条，该密封条没有接头且不能撕脱。和机柜框架的固定采用螺丝连接。为了便于走线，顶板上需设置2个直径100的圆孔，不用时可用塑料盖板封住。底部设置必须有利于进线。底部和顶部单方向出线不少于200根（六类线）。顶板上部开圆通风孔。
(e) 19”安装角规必须可以调节安装深度，前后共4根。为便于安装，立柱上必须有U制标尺。
(f) 每个机柜需配备各种尺寸走线附件,实现垂直方向的走线需要,
(g) 每个机柜配备PDU二套,要求供电10联输出，插座输入为IEC320 C09插座制式，电流16A，额定工作电压4000W，具有过载保护功能，垂直安装。
(h) 每个机柜配备若干固定托盘和滑动承板,为保证设备安全,承重至少为80KG以上。
(i) 每个机柜需配备四件套螺帽、螺钉50副。
(j) 还需配备相应的侧板。
(k) 机柜满足良好的通风散热。通风面积不少于柜门面积的67%。
(l) 为机柜表面的防护达到要求，表面处理的过程按照以下工艺： 酸洗，磷化-烘干-电泳浸润底漆：颜色黑色，厚度20微米-烘干-粉末喷涂，颜色按要求，厚度80~100微米 (全部喷涂后，总涂层厚度要达到90~135微米)。
7、防雷接地系统
供电系统防雷过压保护措施一般进行三级防护，即大楼低压配电室电源输入总线、楼层配电柜以及信息系统设备的直接供电部分。
7.1 机房防雷系统
本工程防雷方案只考虑电源部分。
按照国家标准，分三个等级设计和施工。
在三级防雷保护中，第一级（B级）防护为初级保护，选用B级防雷器，安装在机房的双电源提供的配电柜处；第二级（C级）为中级保护，选用浪涌电压雷电放电器，即半导体放电器，对雷电流进一步吸收；第三级（D级）为细保护，同样采用浪涌电压放电器，将残余的雷电流基本吸收，通过地线陷入大地。
7.2 机房接地系统
防雷类别判定：
依据GB50343-2004中4.3.1条及建筑物重要性、使用性质、雷击后果判断，无锡市市民中心信息机房属于第一类防雷建筑物。（大型计算机房）
要求：直流地电阻小于1欧姆，交流地接地电阻小于4欧姆，安全地接地电阻小于4欧姆。交流工作接地、安全保护接地、直流工作接地、防雷接地等四种接地共用一组接地装置，其接地电阻小于1欧姆；接地装置采用单独接地装置。
材料的选择要求：
根据机房的重要性、使用性质、以及雷击的后果，接地电阻应小于1欧姆。因此要求选择不小于25mm2铜包钢线作为等电位连接带的材料，以尽可能的减小等电位连接网的电阻，进而减小接地电阻。
等电位连接带的技术要求：
要求预先在地坪上铺设一层绝缘薄膜，用25mm2铜包钢线在地坪上铺设1000*1000的M型等电位连接网，支撑高度15mm，在上方浇注水泥，水泥厚度高出铜包钢线6mm。等电位连接网与柱内钢筋用铜铝过渡板连接，连接点不少于两点。在各机房设置等电位连接排，等电位连接网与连接排之间用螺栓压接连接。
等电位连接端子的预留技术要求：
根据设备的摆放情况预留出足够数量的等电位连接端子，等电位连接端子与等电位连接带之间用热熔焊接。由于等电位连接采用的M型连接，因此所有设备采用单点接地，避免形成接地环路。
等电位连接过渡段的技术要求：
为使楼层成为一个整体，达到整个楼层等电位的效果，需要将各个机房及其附属区间连接起来。在两个等电位连接网之间存在一个过渡段，该过渡段需要穿过墙壁。设计连接线采用50mm2铜包钢线，两端采用热熔焊接，在穿墙处用PVC管保护，穿墙点一般不少于2点。
8、环境监控系统
8.1 机房集中监控系统
本项目机房环境监测系统针对无锡市民中心中心控制室供配电、温湿度、UPS以及电池监控、消防监控、漏水检测、门禁和视频监控系统等环境设备进行实时的监测（或控制），并融合机房的管理措施，对发生的各种事件都结合机房的具体情况给出处理信息，提示值班人员执行相应操作，实现机房设备的统一监控，实时进行语音、电话和短信息等报警，实时事件记录，并可远程实时对安保监视、设备状态进行视频监控，减轻机房维护人员负担，有效提高系统的可靠性，实现机房的有效科学的管理，机房的安全可靠运行提供有力的保障。同时还需对整个系统的扩展性进行充分考虑，并在设计时预留相应接口，以方便将来的升级需和扩容。
8.2 系统结构要求
1) 各机房现场监控服务器采用嵌入式服务器， 通过嵌入式服务器采集前端被监控设备的数据，并汇入到在监控中心的集中管理平台。
2) 为了便于实现对机房的整体监控与管理，集中管理平台预留对后文中的IT及网络监控系统进行集成的接口，实现统一监控与集中管理。
3) 为方便使用，机房集中监控系统基于TCP/IP网络功能强大，完全实现对现场多个机房的集中或分散监控。可同时支持B/S、C/S两种访问方式，管理人员可通过内部网络进行监控或管理；使用IE浏览时应无需安装任何软件。
4) 系统整体设计需采用分布式结构，以提高系统整体工作效率，并为将来的维护和扩展提供便利。
5) 系统软、硬件均需采用模块化结构，以提高系统稳定性，并为将来的维护和扩展提供便利。
6) 各子系统之间相对独立；某一子系统出现问题时只需更换相应模块，无需停止系统运行，对其它子系统不产生任何影响。
8.3 系统性能要求
1) 稳定性：
Ø 集中管理平台服务器需采用专业的工控主机，以确保整个系统的稳定及快速运行。
Ø 信息机房集成管理平台要求采用双机冗余设计，在集成管理平台部分配置2台集成管理服务器和2台数据库服务器，两套平台同时执行同一服务，通过网络交换同步更新监控数据；正常情况下，由主服务器完成所有的监控管理工作，当主服务器出现故障、无响应时，备服务器自动接管主服务器的所有工作，继续监控服务，而当主服务器恢复时，自动切换到主服务器，由主服务器接管监控服务，同时进行数据同步，保证监控系统的稳定、不间断性。
Ø 系统的软硬件均需采用成熟的设备，能够7X24X365不间断地连续工作，平均无故障时间(MTBF)大于20万小时，平均修复时间(MTTR)小于2小时。
2) 扩展性：
Ø 系统需采用模块化设计，以方便维护和扩展，并保证现场某一机房设备出现故障时其它机房不受影响。
Ø 考虑到今后统一监控、集中管理的需要，本系统预留对IT及网络设备监控系统集成的接口。
3) 安全性：
Ø 系统应具备完善的的安全防范措施，对所有操作人员按其工作性质分配不同的权限，并可对权限有效时间进行设置，系统有完善的密码管理功能，有效的保证系统及数据的安全。
Ø 在排除硬件及监控设备本身的故障时，系统的误报率要求小于0.1%。
Ø 系统能够自动检测各监控模块故障、传感器(模拟量)故障以及各智能设备与监控系统之间、各监控子系统之间的通讯是否正常，一旦发现通讯故障(包括系统本身的硬件故障)，系统能在第一时间发出报警信息。
8.4 软件功能要求
1) 软件平台
a) 考虑到用户操作习惯及系统安全性考虑，机房现场嵌入式监控服务器运行于Windows XP Embedded嵌入式操作系统上；集中监控平台必须运行于中文Windows2000sever或以上版本操作系统，支持ACCESS和MY SQL数据库,支持Web访问。
b) 系统使用统一的标准时钟。除最高管理员外，系统时钟不可更改。。
2) 数据采集响应时间
Ø 前端机房数据采控时间<1S；
Ø 远程监控数据刷新时间<3S；
Ø 短信、电话报警发出响应时间<3S；
3) 权限管理
系统管理员（用户）的操作权限级别不少于5级，用户管理范围的分配可通过对各功能模组的组合选择来实现和控制。用户只能对自己管理范围内的监控设备进行监控和管理。
- 第一级：登录系统查看管理界面+设备运行状态查询
- 第二级：第一级+事件管理（事件确认、事件查看等）
- 第三级：第二级+报表管理（报表设置、报表生成等）+日志管理
- 第四级：第三级+数据的备份与恢复+设备硬件操作能力（空调启停等）
- 第五级：第四级+管理员操作权限和管理范围分配+系统参数设置+系统模块的添加与删除
4) 数据管理
a) 实时数据：系统应能够监控到相关设备的实时参量，并能实时进行查询。系统应提供多种形式的实时动态曲线，并至少包括以下参量：
n UPS输入端的电压、电流、频率变化情况；
n UPS输出端的电压、电流、频率、有功功率、无功功率变化情况；
n 各温湿度监测点的温度变化情况；
n 各温湿度监测点的湿度变化情况。
以上动态曲线的时间跨度默认为5分钟，时间刻度默认为5秒，即显示5分钟内每5秒的变化情况；除此之外，系统应至少提供“时间跨度2分钟，时间刻度2秒”以及“时间跨度1分钟，时间刻度1秒”等选择，提供更精确的实时动态曲线。
b) 历史数据：对预设的监控对象有关参数，系统应自动保存历史数据。任何历史数据不允许任何人进行修改，保证数据的可靠性、安全性。系统应能提供多种形式的历史数据曲线，并至少包括以下参量：
n UPS输入端的电压、电流、频率变化情况；
n UPS输出端的电压、电流、频率、有功功率、无功功率变化情况；
n 各温湿度监测点的温度变化情况；
n 各温湿度监测点的湿度变化情况。
以上参量要求提供日线、周线、月线（折线图）和年线（柱状图）等图表，并能自定义时间跨度（如某一天的8:20-8:45）生成用户所需图表；历史数据曲线的时间刻度
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
