SW-12A三分频线性阵列音箱.doc

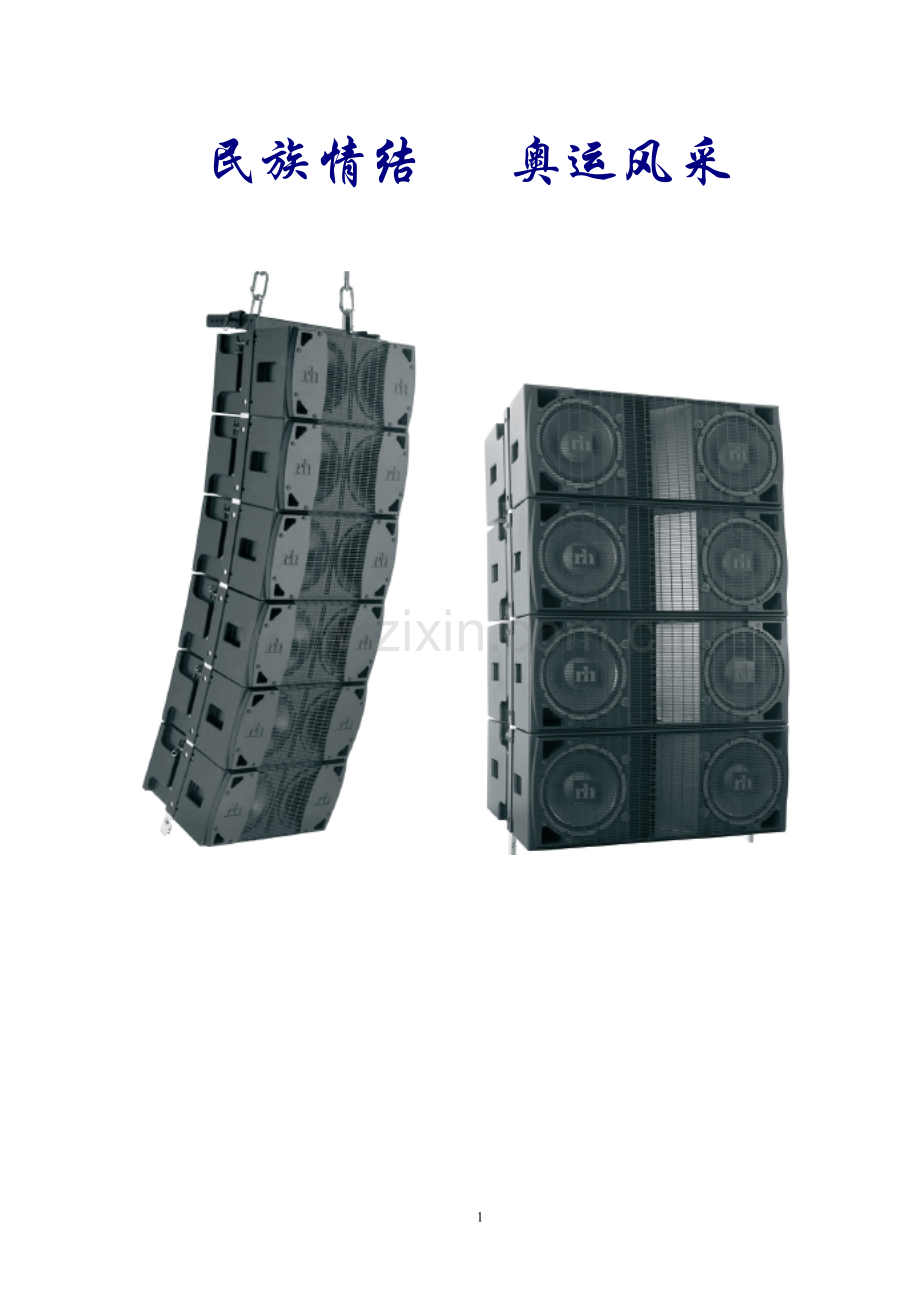

民族情结 奥运风采

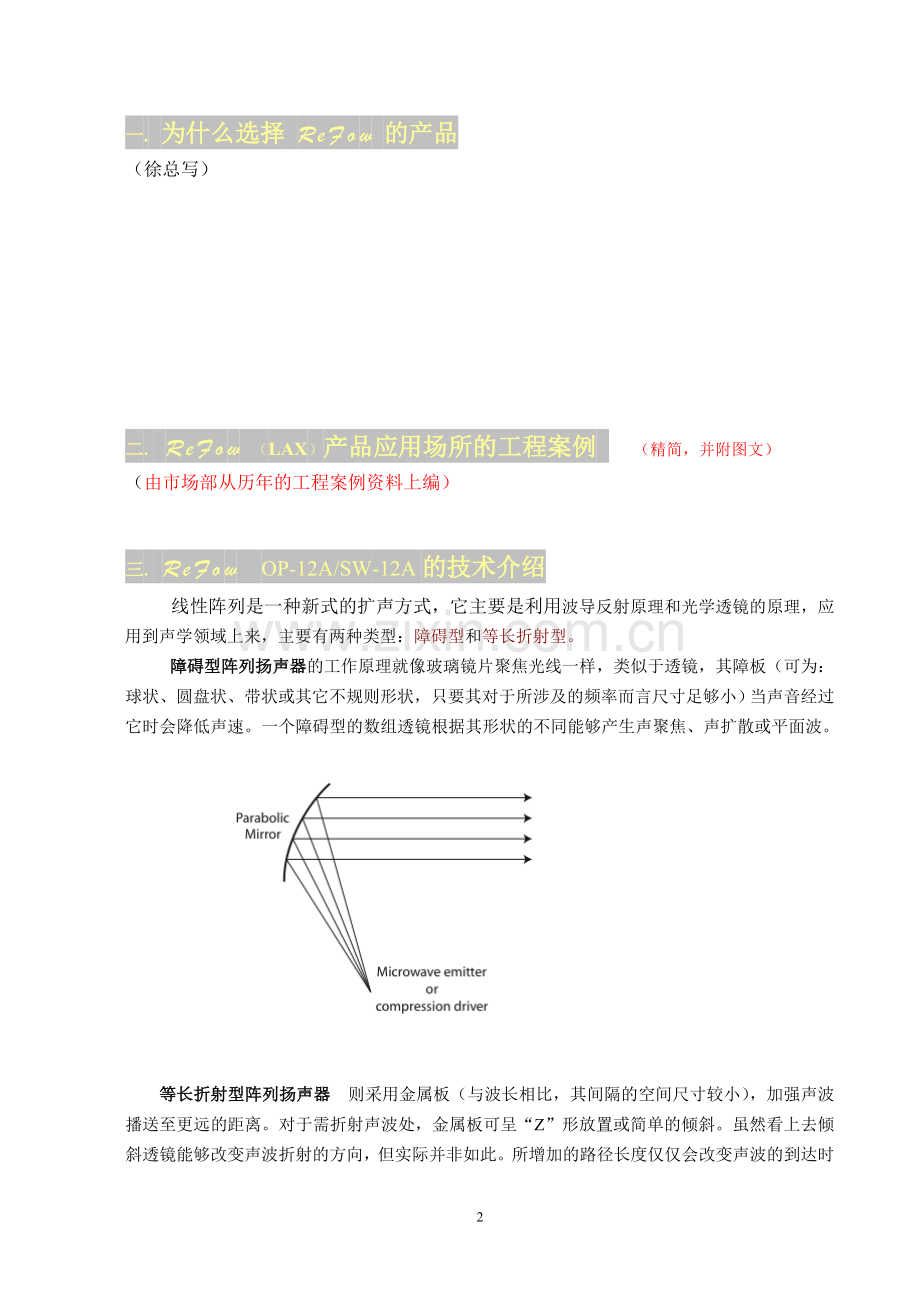

一. 为什么选择 ReFow 的产品
（徐总写）

二. ReFow （LAX）产品应用场所的工程案例 （精简，并附图文）
（由市场部从历年的工程案例资料上编）

三. ReFow OP-12A/SW-12A的技术介绍
线性阵列是一种新式的扩声方式，它主要是利用波导反射原理和光学透镜的原理，应用到声学领域上来，主要有两种类型：障碍型和等长折射型。
障碍型阵列扬声器的工作原理就像玻璃镜片聚焦光线一样，类似于透镜，其障板（可为：球状、圆盘状、带状或其它不规则形状，只要其对于所涉及的频率而言尺寸足够小）当声音经过它时会降低声速。一个障碍型的数组透镜根据其形状的不同能够产生声聚焦、声扩散或平面波。

等长折射型阵列扬声器 则采用金属板（与波长相比，其间隔的空间尺寸较小），加强声波播送至更远的距离。对于需折射声波处，金属板可呈“Z”形放置或简单的倾斜。虽然看上去倾斜透镜能够改变声波折射的方向，但实际并非如此。所增加的路径长度仅仅会改变声波的到达时间，而不是方向。

同时，线阵列是“一组振幅相等并同相紧密地排成一条直线的声辐射元素”—— 声学工程师Olson 在其1957年的著作中对线阵列的描述。 一个理想的线声源应由无限多个、间距极小并且连续的振动元素组成，所发出的柱面波。这样的线声源有一个不寻常的幅射特性，它的声压级衰减在每倍的距离只有3dB；一个点声源产生一个球面波，它的声压级衰减为与声源距离的平方反比关系，每倍距离衰减6个dB。
（图表示）

传统的号筒负载扬声器，通常是按每只音箱的水平覆盖角度组合成一个扇形的阵列，从而试图减少导致相消干涉的重叠覆盖区域，在这种类型的排列中，在一个方向上想得到理想的清晰度，只能朝这个方向使用单个扬声器扩声。但是，我们在现实的扩声工作中，为了达到最远的距离和更高的声压级，就不得不采用群集的音箱阵群来加大声功率，提高声场覆盖面积！而采取的“群集音箱阵群”的扩声方式，又往往导致声波辐射不能很好地耦合，干涉不能控制，这些干涉的声源所产生的混乱的声场，还浪费声能！影响声音的覆盖范围，影响到声波图形的控制，影响到分析力和整体的声音质量！要达到相同的声压级，就需要向一个单个的，原本清晰的声源提供更大的功率！

（附图说明）

为了比较形象地说明这个原理，举一个日常中我们经常会做的一个事例，想想我们向池塘水中扔石子，会发生什么呢。如果我们向水中扔一块小石子，就会从小石子入水的地方扩展开一个圆形的水波纹；如果我们向水中扔一把碎石子，我们就会看到什么是所谓的混乱波场了，这和声波的原理是一样的！如果我们向水中扔一块与那把碎石子一样大小、一样重量的大石块，我们就会看到跟扔一块小石子一样的圆形的水波纹，不同的是其振幅非常大，它的波纹展得非常宽。假设我们把那把碎石子全部粘到一起，扔向水中，其效果和大石块的效果是一样的。

（介绍OP-12A/SW-12A的专利技术………由厂提供，市场部来组织文字修润）

四. 应用说明
OP-12A/SW-12A适合固定安装和流动演出的应用，适用于各种高质量的音乐和语言扩声的室外体育场、室内体育馆、剧院、大型的活动等等，是一种三分频的线性阵列扬声器系统。
1. 系统的精确设计可满足不同场合对声场的要求，并可与其他非线性阵列式音箱组合，满足一些特殊场合的需求。
2. 声道矫正式号角符合线性阵列理论。
3. 系统使用精选精密加工的优质组件，可保证系统的灵活组合及高度的安全性。
4. 周密的设计与高级的选材，加上合理的工艺，保证系统在室外条件下长期使用时良好的防雨性能。
5。 优质桦木夹板组合的箱体保证了扩声中良好的音质。
6. 中高音功率分频减少了对功放的需求，而简单的调整后又可适应电子三分频的需求。
7. 高可靠及高功率的钕磁单元保证了系统的高效率输出，并减轻了系统的重量。
8. 所用的单元均按AES标准测试合格。

五. 产品的技术规范
OP-12A/SW-12A的技术规范是建立在测量程序基础上的，它的测量结果是毫无偏见，并考虑到了实际性能的预测和模拟。这些技术规范中的某些项目可能与其它制造厂商的技术规范相比会显得比较保守。所有的测量是在消音室进行的，除非特别声明，否则是在1米的参考距离下测量。
频率响应范围（±3dB）：60Hz～16kHz
灵敏度：
低频 99dB/1m1w（？Hz～？Hz）
中频 98dB/1m1w （？Hz～？Hz）
高频 110dB/1m1w （？Hz～？Hz）
额定功率 每只单元 最大功率 单元阻抗 喇叭单元的规格 单元音圈
低频 450w 900w 8Ω 2×12英寸 ф76
中频 120w 240w 8Ω 4×61/2英寸 ф45
高频 80w 160w 8Ω 2只，ф35.5喉管 ф75
（产品所标的的功率为 ：AES 功率）
额定指向性：
水平（－6dB）： 对称90O（250Hz ～16kHz）
垂直 ：由阵列决定
最大声压级 ： 135dB/1m （综合声压级？）
箱体规格 ：
宽度： 1061mm
高度： 367mm
深度： 508mm
净重： 56kg
运输尺寸：
运输重量：
输入方式： 7芯电缆接插件，梯度50斜度箱体，表面涂层防水处理，两个抽手置于箱体中心处。
吊挂系统： 热处理铝型材及中碳钢绞链组合，高可靠性紧固，另有钢丝绳保险备份安全设计。
前视图 ：
侧视图 ：
顶视图 ：
后视图 ：
·　OP-12A/SW-12A认可具有用户预置程序的DSP4000数字音频处理器；
·　OP-12A/SW-12A认可搭配SW-15B和L-8A的超重低音音箱；
·　OP-12A/SW-12A认可搭配LAX的MA系列专业功率扩大器。
·　
六. 设计规范和主要特征
1. 系统的精确设计可满足不同场合对声场的要求，并可与其他非线性阵列式音箱组合，满足一些特殊场合的需求。
2. 声道矫正式号角符合线阵列理论。
3. 系统使用精选精密加工的优质组件，可保证系统的灵活组合及高度的安全性。
4. 周密的设计与高级的选材，加上合理的工艺，保证系统在室外条件下长期使用时良好的防雨性能。
5. 优质桦木夹板组合的箱体保证了扩声中良好的音质。
6. 中高音功率内置分频，减少了对功放的需求，而简单的调整后又可适应电子三分频的需求。
7. 高可靠及高功率的钕磁单元保证了系统的高效率输出，并减轻了系统的重量。
8. 用的单元均按AES标准测试合格。
OP-12A/SW-12A线性阵列音箱具有矩形的箱体结构，并有一套科学完整的装配系统，可以把阵列组装成音箱间具有可变的角度，最大角度是5O。音箱的表面颜色是 色。为了预防锈蚀，所有的OP-12A/SW-12A线性阵列音箱的外部硬件是不锈钢的或涂有 色粉末。音箱的前面板有一层声学透明并有小孔的泡沫塑料。系统使用专用的悬挂音箱支架和专用的装配附件进行快速悬挂的应用。
系统组建示意图：
（需要从工厂的电子文档上吊取）

七. 附件：
（需要从工厂的电子文档上吊取，参详国外的产品资料）

八. 性能参数
（需要从工厂的电子文档上吊取）

九. 组建系统使用时的注意事项
1. 低音单元：左单元工作范围 60Hz～203Hz（24dB/oct But），工作阻抗 8Ω，功率 450w，通带灵敏度 98dB/1m1w；右单元工作范围 60Hz～330Hz（24dB/oct But），工作阻抗 8Ω，功率 450w，通带灵敏度 98dB/1m1w。两只低频单元分段工作，确保整个系统的线性特征、声压输出的连续性及指向要求。
2. 中音单元：四只中音单元共同工作于350Hz～1800Hz频段以保证整个系统的线性特征及声压输出的连续性，充分满足指向性的要求，通过串并联组成8Ω的工作状态。
3. 高音单元：两只高音单元共同工作于1.8kHz～20kHz频段，通过特殊设计的声道矫正式号角保证整个系统的线性特征﹑声压输出的连续性及指向性的要求。两只单元串联工作，可使系统高频段获得较大余量，以适应在较远声场工作时高频的衰减。
4. 中高音组合：采用功率分频率形式，通过对单元及精确设计的声道矫正号角，使中高音单元紧密组合并且无相位差异，在现场使用中保证了高效率的输出。这种功率分频形式可通过简单的调整改变为全电子分频形式。
5. 高音单元组合：通过音箱处理器（使用工厂预置程序），无需过多的调整，即可满足一般性要求。在要求高的场合，还可以通过与其他超低音箱组合，满足更高要求的场合。
6. 分频设置：
低音：左单元工作于60 Hz～203Hz范围，8Ω阻抗，功率450w，灵敏度98dB/1w1m；
右单元工作于60Hz～330Hz，8Ω阻抗，功率450w，灵敏度98dB/1w1m；
中高音组合单元：四只中音单元工作于350Hz～1800Hz范围，功率480w，灵敏度104.5dB/1w1m；
通过内置功率分频器，高音单元两只组合工作于1800Hz～20kHz范围（声学分频率点1680Hz），功率160w，灵敏度109dB/1w1m；
中高音组合延时后与底音单元相同。8Ω阻抗，工作频率范围在340 Hz～20kHz。
7. 系统最大声压级：135dB/1m
8. 系统的指向性（-6dB）：水平指向为900 （250Hz～16kHz）；
垂直指向可按需求，在0O～10O范围内调整，保证垂直方向的线性输出。
9. 系统的安装：前吊挂固件连接，后吊挂件通过连接件上不同孔的选择，可按0O～10O变化，以0.5O步进调整。系统承重部分的结构件，均按最大单阵列14只重量的7倍安全系数设计，制造。整个系统可用于吊挂及地面组合，组合时请使用阵列架以保安全可靠。在系统组合音箱数量较多及长期固定安装使用时，还应使用拉断力在响应保险系数以上的防锈钢丝绳，从保险绳螺柱（插枵）孔穿过，将整个组合串联为一个整体，固定在可靠梁架上，以确保安全。
10. 系统的配置： 整个系统使用中为四音箱，三功放设计。第一台功放左右通道分别驱动两只音箱的中高音部分，阻抗为4Ω；第二台功放左右通道分别驱动四只音箱的左低音单元，阻抗为4Ω；第三台功放左右通道分别驱动四只音箱的右低音单元，阻抗为4Ω；功放和音箱的连接应使用出厂配套的六芯缆（单根线截面是2.5mm2）及相应的七芯电缆插头（电缆长度不宜超过30米）。电缆其连接为： 1端接中高音正极， 2端接中高音负极，3端接左低音正极，5端接左低音负极，6 端接右低音正极，7 端接右低音负极。
12 . 系统的防雨：音箱前面铝网外，对扬声器的防护还有一层不绣钢的细丝网以防止雨水的侵蚀。箱体选用俄罗斯桦木夹板加工而成，表面涂层为特别高级防水漆。表面所有螺钉均采用机械方式螺纹结合，出厂封固，以确保安全。表面螺钉非受力部分采用不锈钢制造，承重受力部分则采用结构钢制造，表面热镀锌处理，确保安全及侵蚀。有可能在雨水中使用时，务必使用后板防雨盒及电缆密封套。
