压力开关作用以及结构.doc

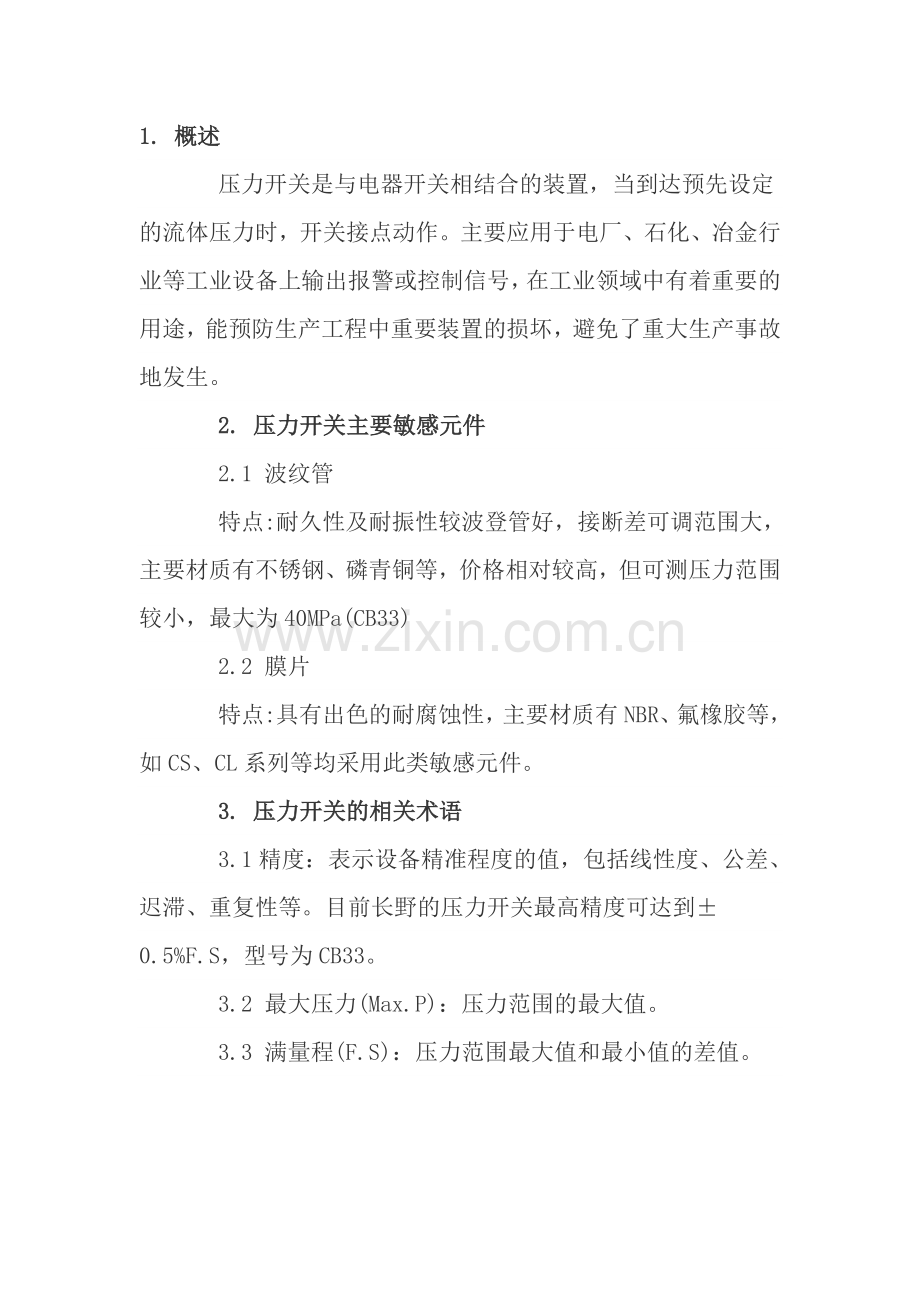

1. 概述
　　压力开关是与电器开关相结合的装置，当到达预先设定的流体压力时，开关接点动作。主要应用于电厂、石化、冶金行业等工业设备上输出报警或控制信号，在工业领域中有着重要的用途，能预防生产工程中重要装置的损坏，避免了重大生产事故地发生。
　　2. 压力开关主要敏感元件
　　2.1 波纹管
　　特点:耐久性及耐振性较波登管好，接断差可调范围大，主要材质有不锈钢、磷青铜等，价格相对较高，但可测压力范围较小，最大为40MPa(CB33)
　　2.2 膜片
　　特点:具有出色的耐腐蚀性，主要材质有NBR、氟橡胶等，如CS、CL系列等均采用此类敏感元件。
　　3. 压力开关的相关术语
　　3.1精度：表示设备精准程度的值，包括线性度、公差、迟滞、重复性等。目前长野的压力开关最高精度可达到±0.5%F.S，型号为CB33。
　　3.2 最大压力(Max.P)：压力范围的最大值。
　　3.3 满量程(F.S)：压力范围最大值和最小值的差值。

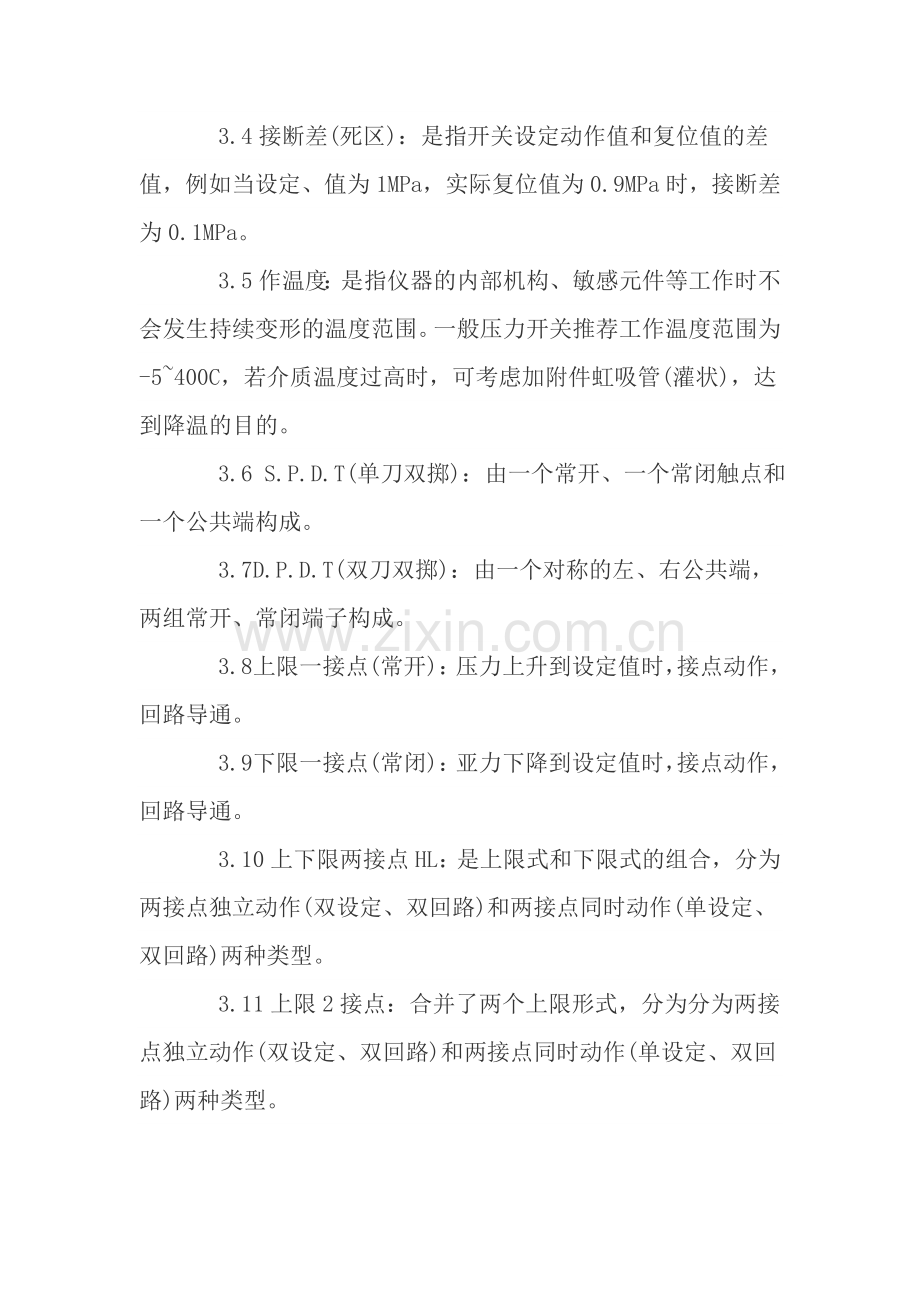

　　3.4接断差(死区)：是指开关设定动作值和复位值的差值，例如当设定、值为1MPa，实际复位值为0.9MPa时，接断差为0.1MPa。
　　3.5作温度：是指仪器的内部机构、敏感元件等工作时不会发生持续变形的温度范围。一般压力开关推荐工作温度范围为-5~400C，若介质温度过高时，可考虑加附件虹吸管(灌状)，达到降温的目的。
　　3.6 S.P.D.T(单刀双掷)：由一个常开、一个常闭触点和一个公共端构成。
　　3.7D.P.D.T(双刀双掷)：由一个对称的左、右公共端，两组常开、常闭端子构成。
　　3.8 上限一接点(常开)：压力上升到设定值时，接点动作，回路导通。
　　3.9 下限一接点(常闭)：亚力下降到设定值时，接点动作，回路导通。
　　3.10上下限两接点HL：是上限式和下限式的组合，分为两接点独立动作(双设定、双回路)和两接点同时动作(单设定、双回路)两种类型。
　　3.11上限2接点：合并了两个上限形式，分为分为两接点独立动作(双设定、双回路)和两接点同时动作(单设定、双回路)两种类型。
　　3.12下限2接点：合并了两个下限形式，分为两接点独立动作(双设定、双回路)和两接点同时动作(单设定，双回路)两种类型。
　　3.13耐压：压力开关保持其正常性能所能承受的最大压力。但是当压力开关用于过压场合时，敏感元件将会产生持续形变，这时压力设定值将变化，压力开关将不能发挥其正常性能甚至可能损坏。
　　3.14IP(防护等级)：是由国际电工协会(IEC)所起草，关于灯具防尘防潮特性的标准。具体含义参考综合样本P4。
