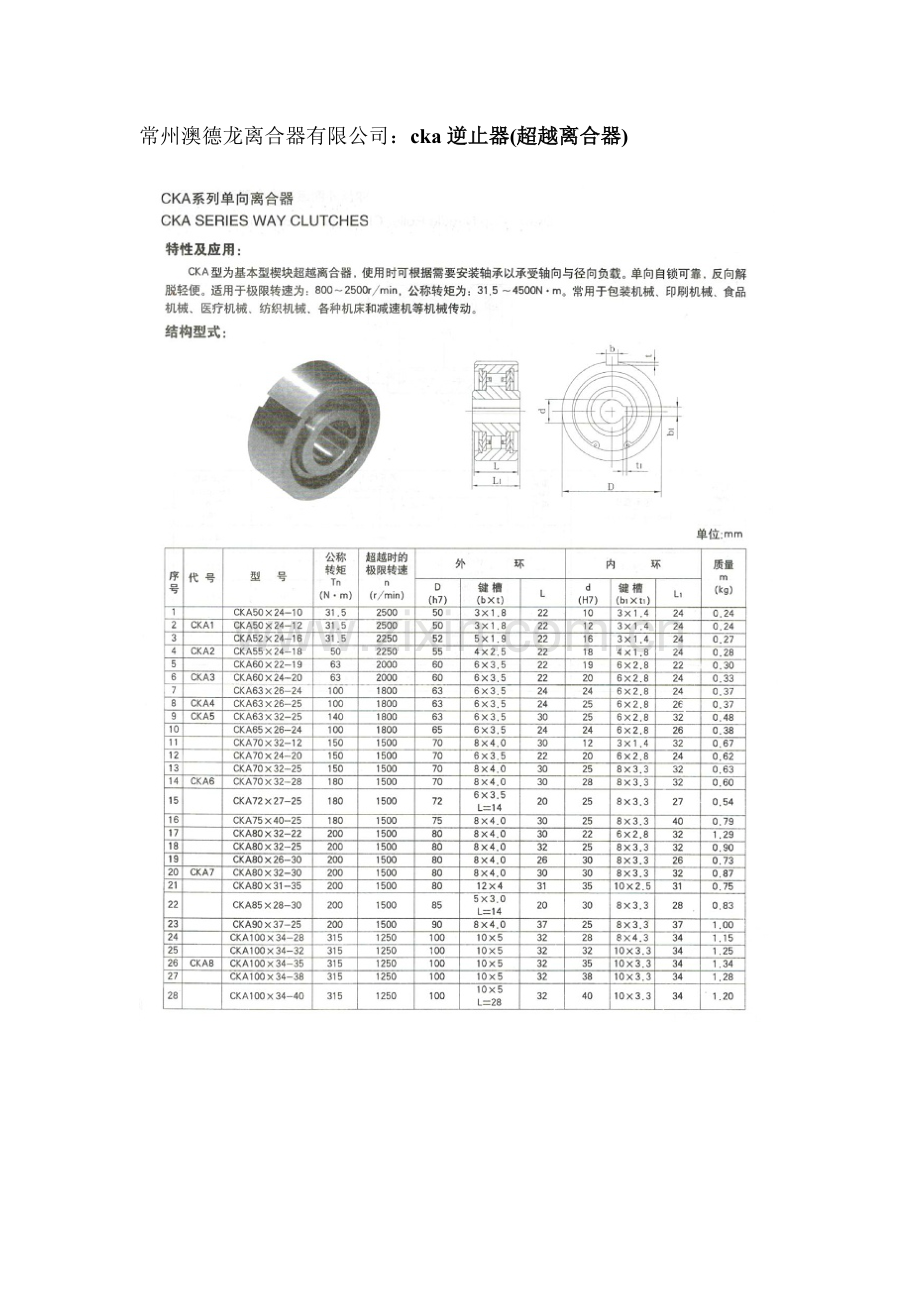

常州澳德龙离合器有限公司：cka逆止器(超越离合器)

产品安装说明及安装范例:
1．在安装之前，请确认离合器内圈的旋转方向（内圈上箭头标示方向）与轴的旋转方向一致。
2．必须配合使用滚珠轴承同轴并排安装，以承受轴向或径向载荷，并注意轴心和外圈保持同一中心，亦可参考下图安装范例。
3．在清洗轴承时，请勿清洗离合器内部，擦拭干净外部即可，请确保外圈的侧面处在垂直或水平位置安装，并免于任何雨水泥浆或不清洁的油品进入离合器内部。
4．推荐轴的外径公差为h7或h8级，外法兰的内径公差为H7或H6，法兰内径与轴心的同轴度应在0.03mm以内。
5．当内径直接承载工作芯轴时，轴表面研磨后硬度须强于HRC56~60,硬化层深度在1.5mm以上，轴表和法兰内孔的表面粗糙度应在1.5以下。
6．将离合器安装到轴上时，应仅对内圈均匀施加压力推入，请勿用锤子直接敲打内圈。往轴上安装时严禁在外圈、挡板上施加任何的作用力。如敲打外圈或挡板，将直接导致离合器挡板变形，这将引起组件的损坏和逆转事故的发生！！！
7．在安装离合器至轴上时应使用平键，间隙配合安装（上图tn方向）。在任何情况下不应使用锥形键、或过盈安装。
8．常温下每使用1500小时（每天8小时计算，约半年），请检查一次润滑脂，补充加注2#高温锂基脂（可从挡板花孔加注润滑脂）。如检测到离合器外表温度在60摄氏度以上时，请检查调整轴和法兰的同轴度，并每月检查一次润滑脂，及时补充加注润滑脂。离合器内部无润滑磨损将直接导致离合器寿命大幅度降低
