如何将REVIT导出的DWG文件的图层与原有CAD文件的图层设置相匹配

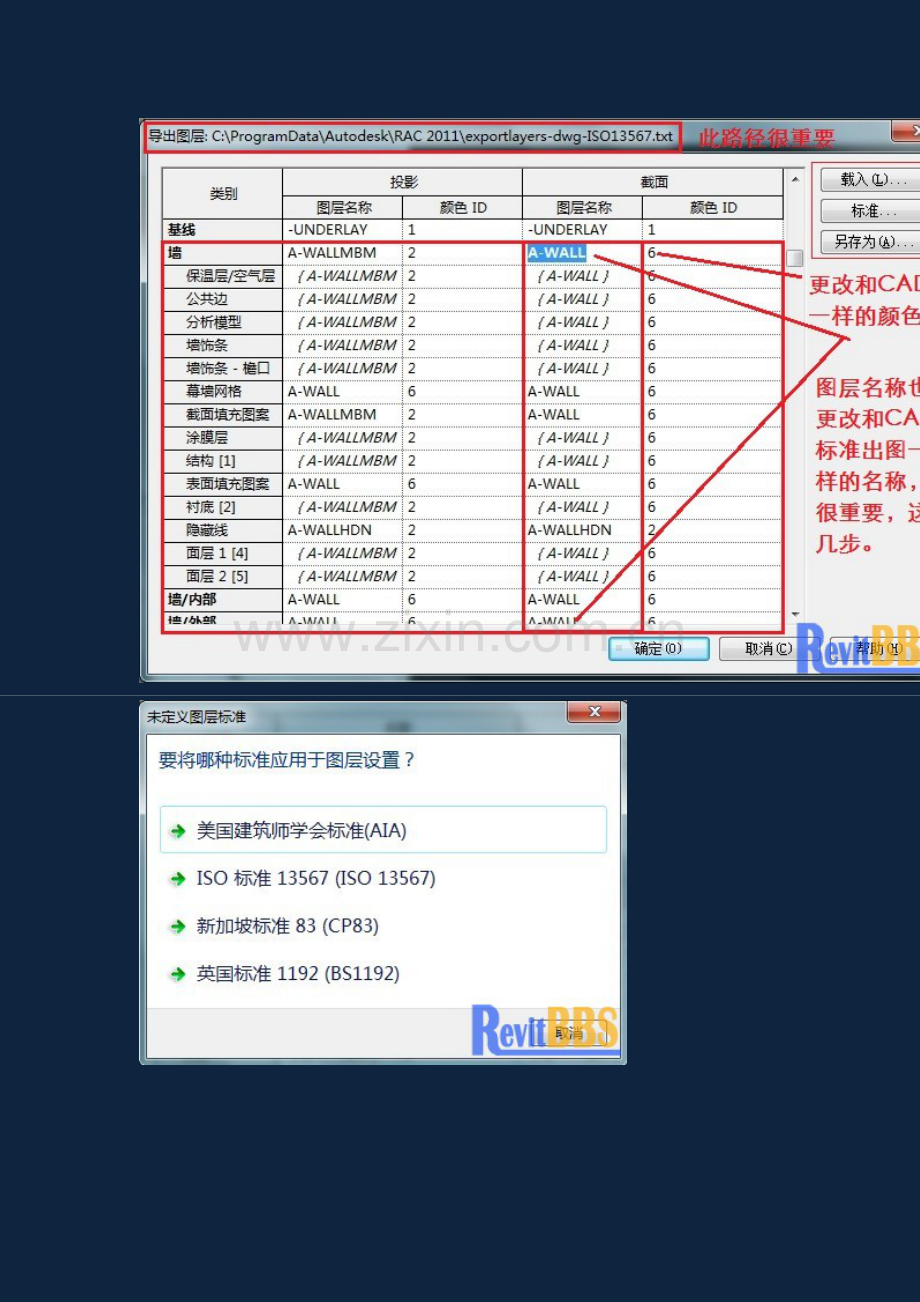

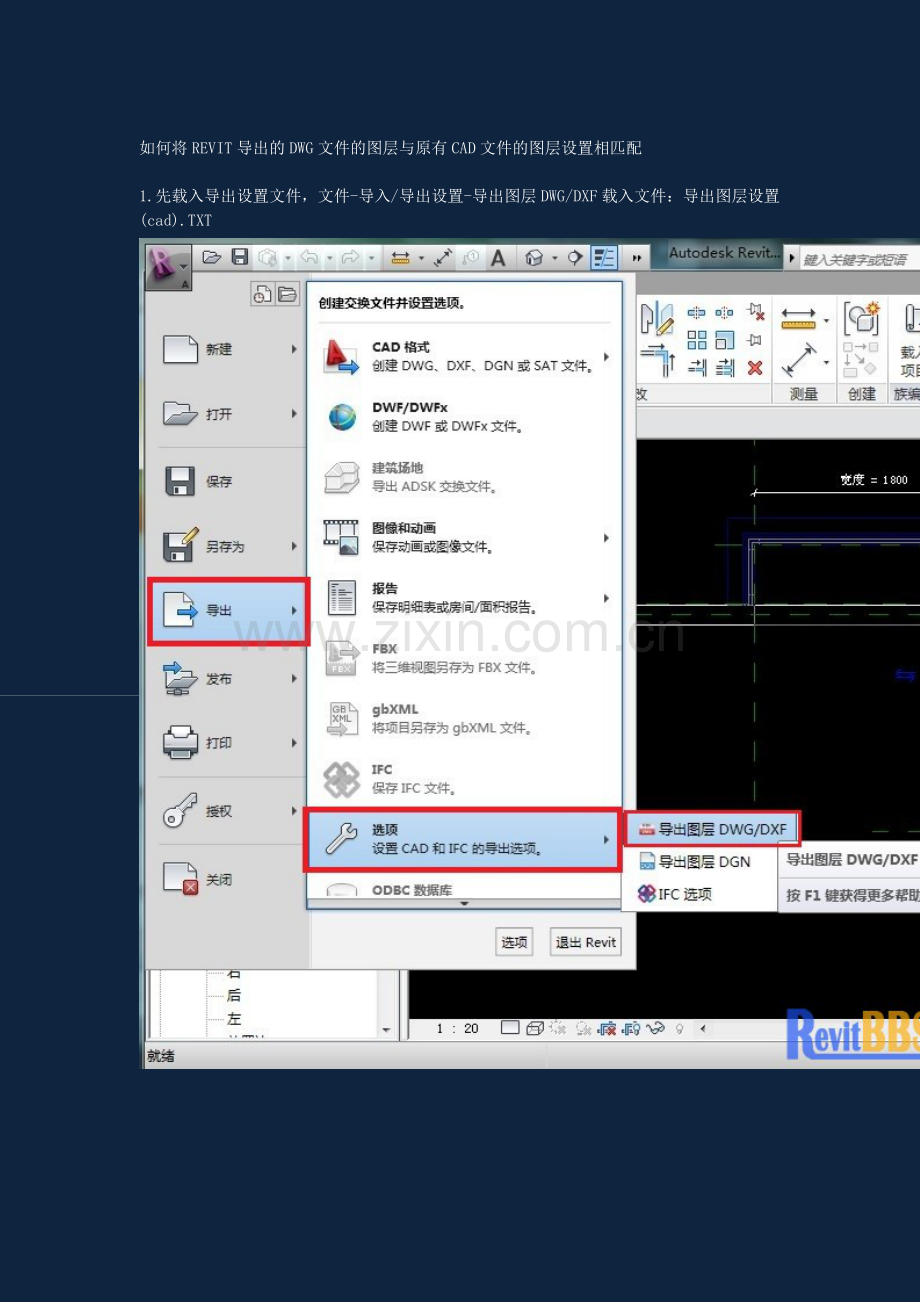

1.先载入导出设置文件，文件-导入/导出设置-导出图层DWG/DXF载入文件：导出图层设置(cad).TXT

2010-10-31 22:35:36 上传
下载附件 (122.93 KB)

2010-10-31 22:42:58 上传
下载附件 (168.56 KB)

2010-10-31 22:43:36 上传
下载附件 (29.46 KB)

2010-10-31 22:45:09 上传
下载附件 (32.03 KB)

2010-10-31 22:45:34 上传
下载附件 (85.88 KB)

2010-10-31 22:46:06 上传
下载附件 (78.52 KB)

2.把相关的视图导出，文件-导出-DWG、DXF、DGN
3.在Autodesk中（2004等版本）打开DWG文件
4.在工具——CAD标准——图层转换器中加载标准文件REVIT-CAD.DWS,然后映射相同，转换即可。

2010-10-31 22:57:27 上传
下载附件 (77.72 KB)

2010-10-31 22:59:08 上传
下载附件 (133.74 KB)

注：CAD标准文件可由CAD（天正）所绘制图纸创建，在模型空间内删除全部图元，然后另存为 DWS 文件 即可。
dws文件：
dws文件是AutoCAD 图形标准，和dwg文件区别不大，只是打开dws文件后，不能保存，只能另存。
而且可以将dwg文件直接改后缀名为dws.不过另存为dws和直接改后缀名得到的dws文件，大小不一样。
dws还有一个作用，就是充当图形标准，首先定义dws，然后使用standards命令,或者在工具-cad标准配置中，将该dws文件添加到当前文件关联的标准中，并选中标准冲突时显示警告，如果当前文件新建了标准文件中没有的图层，就会弹出警告（在右下角工具栏提示检查标准），让你将新图层转换为标准中的图层。如果新建了文字样式、标注样式等，都会提示，还是很有作用的。
dws格式实际上是由dwg产生的，它们对于图形的描述完全一样。你画要一条线段，先存为dwg文件，再另存为DWS文件，然后用记事本打开，发现其代码完全相同。但是在AutoCAD中，DWS格式的文件是一种标准图形，它是用于图形的标准检查的。它可以衡量你所出的图形是否符合相关规定。在命令行输入“CHECKSTANDARDS”（或“CHK”）可调出有关标准文件检查对话框，它可以帮助你检查所画的图样的线形、图层、字体等相关属性是否符合dws中的要求。一般地，每个公司都应有自己的dws文件。
DWS称为标准文件,多个人从事同一设计项目时,要保证设置是相同的,例如图层等,这时用标准文件来保证大家风格的一致性
