STR6709A型开关电源工作原理.doc

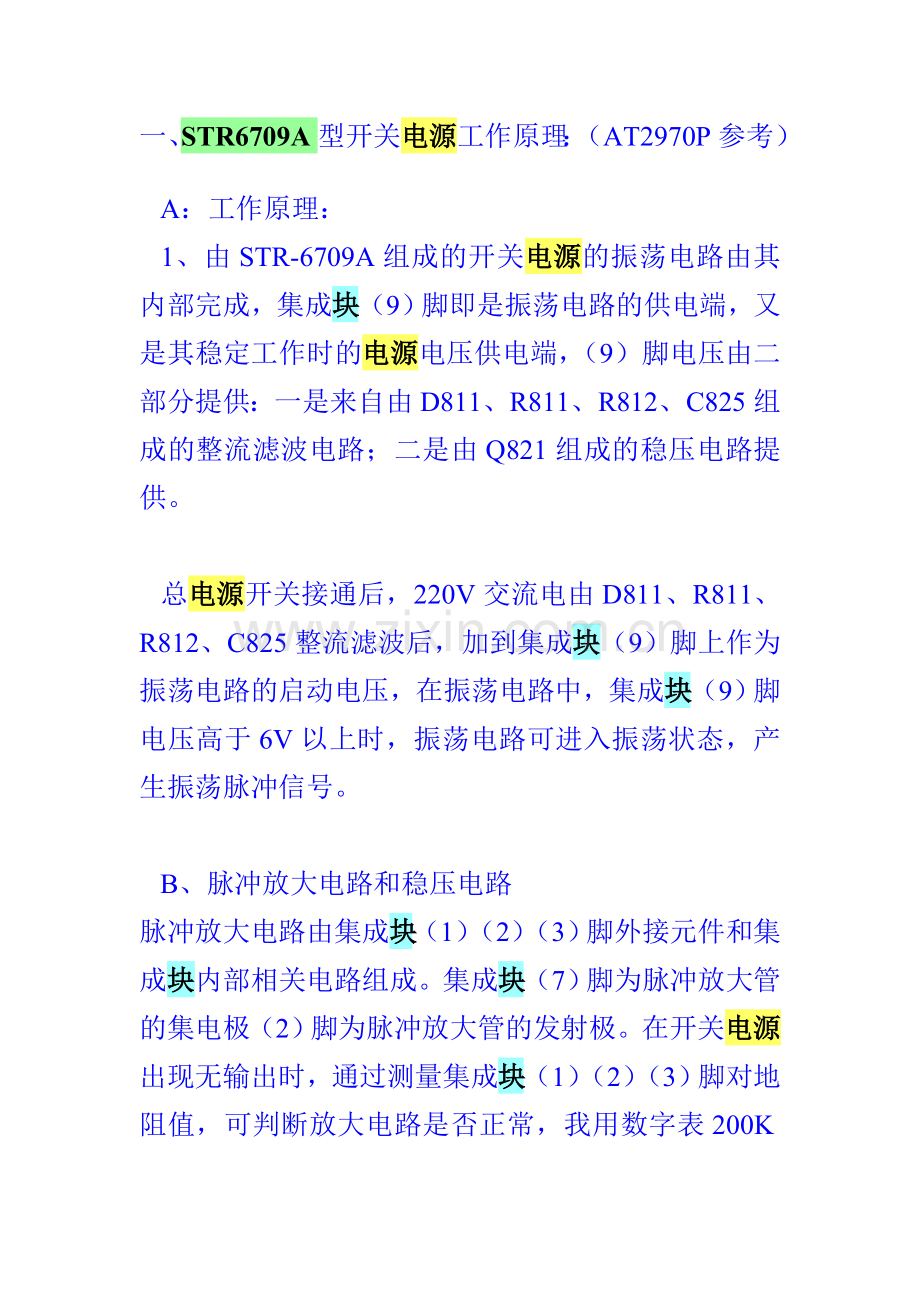

一、STR6709A型开关电源工作原理：（AT2970P参考） 0 s" \$ t, |0 ~& G* ~
   A：工作原理： * D- J# O; A3 C5 E
   1、由STR-6709A组成的开关电源的振荡电路由其内部完成，集成块（9）脚即是振荡电路的供电端，又是其稳定工作时的电源电压供电端，（9）脚电压由二部分提供：一是来自由D811、R811、R812、C825组成的整流滤波电路；二是由Q821组成的稳压电路提供。
5 O" O. ?1 r+ d   2 ~. o0 k5 V6 Q# g% L* m, }6 F; a
   总电源开关接通后，220V交流电由D811、R811、R812、C825整流滤波后，加到集成块（9）脚上作为振荡电路的启动电压，在振荡电路中，集成块（9）脚电压高于6V以上时，振荡电路可进入振荡状态，产生振荡脉冲信号。$ G& U# J1 f! i# e
   # n. g4 u( i! o* B; f+ d9 P9 {4 `) {' D
   B、脉冲放大电路和稳压电路
0 ^& I- |; G6 X脉冲放大电路由集成块（1）（2）（3）脚外接元件和集成块内部相关电路组成。集成块（7）脚为脉冲放大管的集电极（2）脚为脉冲放大管的发射极。在开关电源出现无输出时，通过测量集成块（1）（2）（3）脚对地阻值，可判断放大电路是否正常，我用数字表200K档测得（1）脚对地阻值为无穷大，（2）脚为0，（3）脚为100K级以上。! U8 M% B: X; B5 x

) f0 ^) D: E* C3 x& N   稳压电路由集成块（7）脚外接元件和集成块内部相关电路组成。集成块（7）脚为稳压电路控制电流输入端。（7）脚注入的电流来自取样放大电路的中光耦的次放。在开关电源出现输出电压高故障时，若将光耦次级短路（相当于增大（7）脚注入的电流），开关电源输出电压无变化，说明集成块损坏。反之在开关电源出现电压低故障时减少（7）脚注入的电流后，输出电压仍无变化，也说明集成块损坏。在开关电源出现输出电压不正常故障时，只要通过改变（7）脚注入电流的大小，能对开关电源输出电压进行调整，就可判断集成块内部正常。
7 A! T( }& e6 O8 [
3 y6 X$ Z$ o8 Q, q4 ]   C、过流过压保护电路
8 C% L6 |% u3 c1 S过流过压电路由集成块（6）（8）脚外电路中的元件和集成块内部相关电路组成。过流过压电路只是在开关电源已稳压电路中的取样放大电路。出故障时和开关电源中的负载电路有短路时才工作。在开关电源处于正常状态时，集成块（6）（8）脚电压分别是“0V”和“1.1v”。开关电源过流过压电路一旦启动，开关电源就不会有电压输出。在开关电源出现无输出故障时，若测得（8）脚电压在2V左右，就说明保护电路已启动，判定开关电源中的取样电路或负载电路出于故障。这种现象，故障不应在STR6709A本身。) g+ v" k; u5 L1 S; S

; ?$ k4 H: I- o) M8 I8 {( W; {   D、实际维修中遇到的各种故障。
2 }6 y6 B8 z5 p) U$ M   1、带负载能力差，待机正常，开机后电压+B在33V左右路动，经查为R829，由0.22Ω阻值升到10Ω左右，更换后故障排除。$ q# y' A6 |: d9 ~% q
3 ^  B9 D7 J# e
   2、灯闪不开机，接通电源后，红灯不停的闪烁按任何按键不起作用，经查为Q821 D1273A性能不良，经更换后，恢复正常。 : |3 Z# q: Y3 Q6 X. S8 u  w7 K
   3、开机后，主电源无输出，经查为集成块（5）脚外接电阻R827，阻值由8.2Ω变为无穷大，更换后恢复正常。  6 Q) K7 d- j+ o- y  w( N
   4、灯亮不开机，打开开关后，指示灯亮，不能二次开机。测得开关电源次级电压，+B为22V正常，当测12V电压时，12V电压只有10.98v且有明显的抖动，因12V由IC845
  |# M+ P6 s+ G. a1 Q   78Ω三端稳压提供经更换后，电压仍为10.98V，将D871更换后，电压升至12V，因此D871性能不良所至。 ! L7 H2 ~& i, s: O: g: a/ {7 \) c  V
   5、冷机开机正常，热机待机正常，二次开机灯闪不开机。由此可判断是某个原件中热不稳定所至，于是采用烙铁加热法，当用烙铁给Q841基极稳压二极管D845加热后，故障现象出现，于是更换此二极管，电视恢复正常。
: T4 y3 {+ O/ X5 S) v$ h' \1 g& Z   8 @) L1 M% X' S% L
   6、打开电源后，电源指示灯闪烁不开机，测主源+B在80V左右跳动，经查为Q843性能不良，更换后即好。
二、STR-F6656开关电源专用集成电路（TCL-2916MT）
( W: t% g3 D( O( H# c+ g4 V' ~   A、振荡电路( m2 e. j% A3 {; X4 C8 g+ k
振荡电路外接元件，完全由集成块内部电路组成。集成块（4）脚即是振荡电路的启动电路供电端，又是集成块稳定工作的电源电压供电端，（4）脚电压来自两部分电路：一路来自于D801、R803、R804、C809组成的整流滤波电路；别一路来自由Q801组成的单管稳压电路。
" [6 w9 R5 X1 b8 ?4 d   ! u7 K# w+ E. A- v2 \$ O+ @" f! C
   电视机总电源开关接通后，交流220V电压经D801、R803、R804、C809组成的整流滤波电路整流滤3 S  v' E2 e) R6 e" M. P
   波后，得到的17.5V的直流电压加到集成块（4）脚，振荡电路得到启动电压后即进入振荡状态，产生振荡脉冲信号，经集成块进入振荡状态，产生振荡脉冲信号，经集成块内部的脉冲驱动电路处理后，由集成块内部直接输往脉冲放大电路进行放大。
. d" ^: |9 ], P
1 C+ A' _/ ^/ c3 m# L0 a   在采用STR-F6656的开关电源中，由于脉冲放大管与振荡电路场集成在集成块内部，所以在电视开关电源无输出电压故障时，无法单独对振荡电路进行测量，只有通过对集成块（2）脚外接元件的检查以及对（3）（4）脚电压和开关电源开机瞬间输出电压的测量来进行判断振荡电路是否振荡。如检修开关电源无电压输出故障时，若测得开机瞬间有电压输出，可判定振荡电路正常。若测得开机瞬间电源电压瞬间无输出，断开光耦合器，次级也是如此（指开机瞬间无电压输出），说明振荡电路没有振荡，此时，如果测量集成块（2）脚外接元件和（4）脚，（3）脚电压正常，可判定故障在集成块。
! B+ }, ]/ r" ^3 ?1 N   2 C) p! o1 O1 ~1 R  d' a
   振荡电路启动进入振荡状态后，保持振荡电路稳定振荡和输出正常脉冲信号的条件是由Q801组成的单管稳压电路处于正常工作状态。单管稳压电路的工作电压由开关变压器绕组的（8）脚，D804，C808组成的整流滤波电路提供。由Q801组成的稳压电路不工作，不会造成开关电源无输出电压故障，只会造成开关电源输出电压低故障。因此，对由Q801组成的电路而言，在开关电源出现无电压输出故障时，不必进行检查，只有在开关电源出现输出电压低故障时，才进行检查。
& a* K: p6 _. N: t
+ O7 @* L& u: O7 `' r# U4 {   B、稳压电路  Y' u5 C. ]- s
稳压电路由集成块（7）脚外接元件和集成块内部相关电路组成，集成块（1）脚为稳压电路控制电流注入端（1）脚外接光耦合器，取样组件（由IC831组成），对开关电源输出端的电压进行取样放大，向集成块（7）脚提供控制电流，通过集成块内部电路调整开关电源的输出电压。
8 z. m  A; e; n% F' G
% j5 B+ s0 T2 d3 |0 W   稳压电路出故障，通过表现为输电压不正常（高或低），由于采用STR-6656的开关电源稳压电路主要在集成块块内部，外围组成元件较少，所以检修电视机开关电源输出电压不正常（高或低时）可首先对集成块（1）脚外电路中的光耦合器取样组件进行检查，若光耦合器，取样组件正常，进一步查Q801组成的电路也正常，则故障出在集成块STR-F6656。; y) C" Q$ V* f/ j0 x' a
  8 g+ [& {6 X0 Z0 |1 f1 J8 i
   集成块（2）脚外接电阻R807，即是脉冲放大管的S极接地电阻，又是过流保护取样电阻，该电阻阻值变大或开路，会造成开关电源无输出或输出电压低故障，在开关电源出现无电压输出或输出电压低故障时，若用导线将R807对地短路，故障仍然存在，说明R803无故障。
