四川定远建筑加固工程技术有限公司

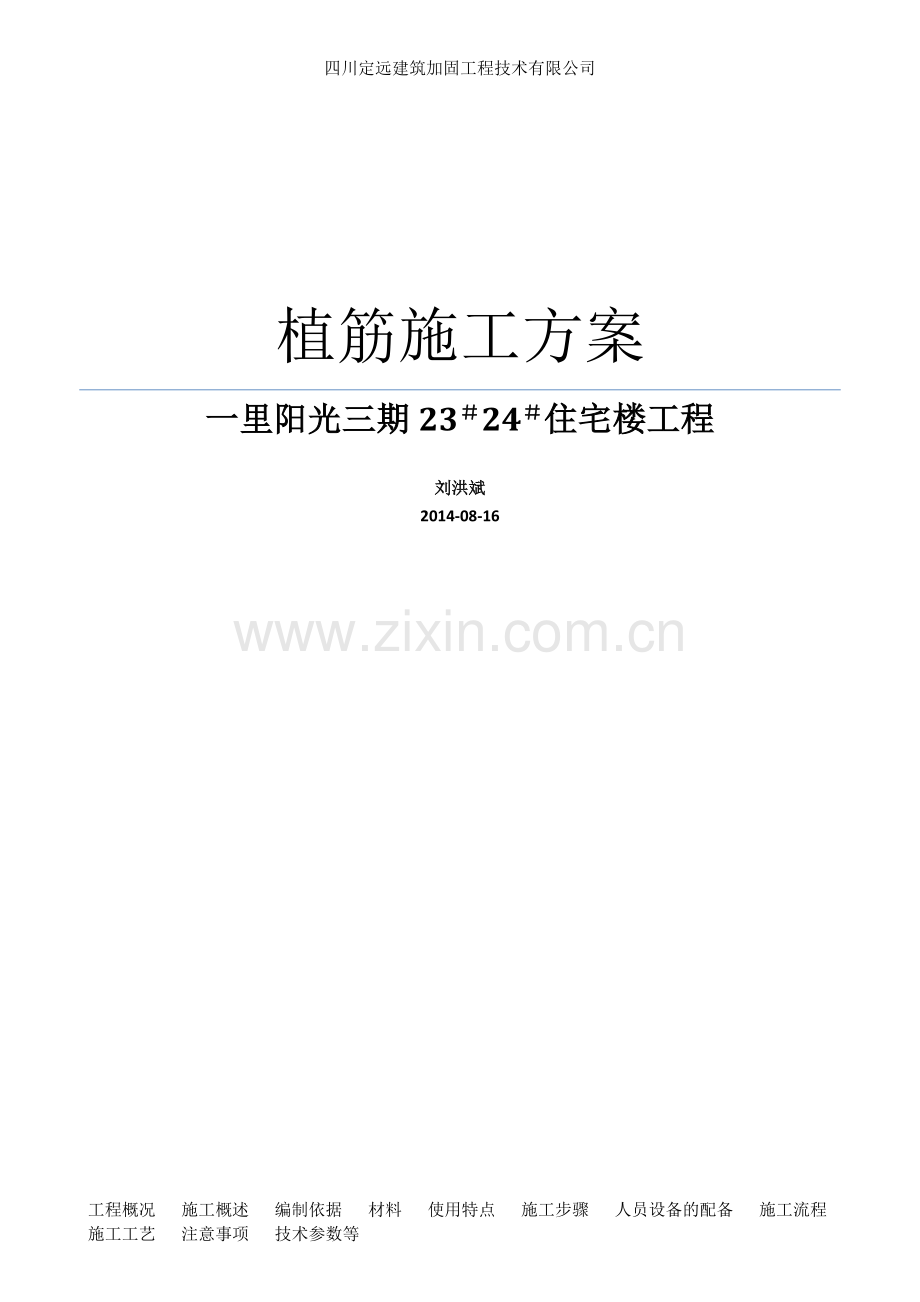

植筋施工方案
一里阳光三期23＃24＃住宅楼工程

刘洪斌
2014-08-16

工程概况 施工概述 编制依据 材料 使用特点 施工步骤 人员设备的配备 施工流程 施工工艺 注意事项 技术参数等

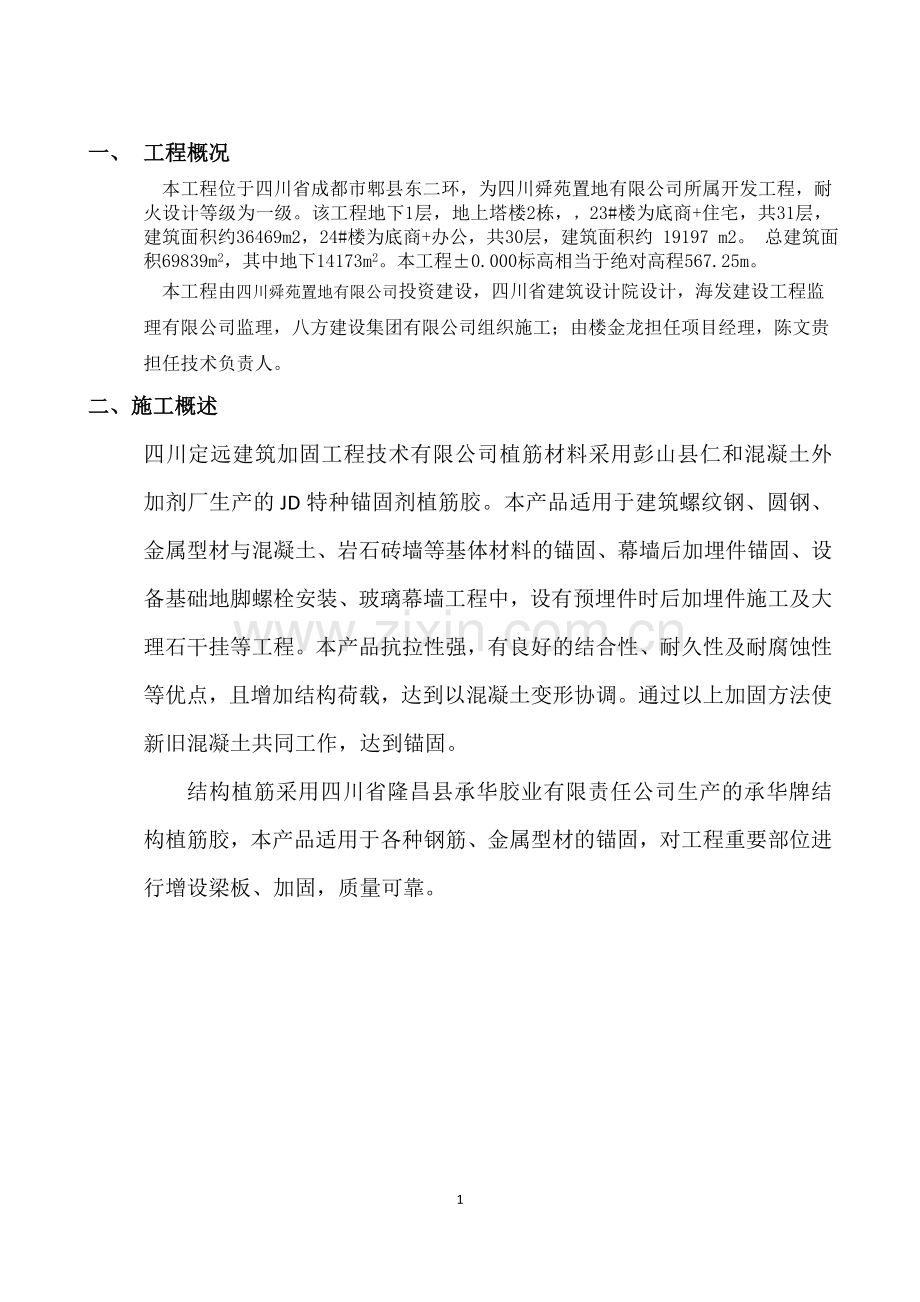

一、 工程概况
本工程位于四川省成都市郫县东二环，为四川舜苑置地有限公司所属开发工程，耐火设计等级为一级。该工程地下1层，地上塔楼2栋，，23#楼为底商+住宅，共31层，建筑面积约36469m2，24#楼为底商+办公，共30层，建筑面积约 19197 m2。 总建筑面积69839m2，其中地下14173m2。本工程±0.000标高相当于绝对高程567.25m。
本工程由四川舜苑置地有限公司投资建设，四川省建筑设计院设计，海发建设工程监理有限公司监理，八方建设集团有限公司组织施工；由楼金龙担任项目经理，陈文贵担任技术负责人。
二、施工概述
四川定远建筑加固工程技术有限公司植筋材料采用彭山县仁和混凝土外加剂厂生产的JD特种锚固剂植筋胶。本产品适用于建筑螺纹钢、圆钢、金属型材与混凝土、岩石砖墙等基体材料的锚固、幕墙后加埋件锚固、设备基础地脚螺栓安装、玻璃幕墙工程中，设有预埋件时后加埋件施工及大理石干挂等工程。本产品抗拉性强，有良好的结合性、耐久性及耐腐蚀性等优点，且增加结构 荷载，达到以混凝土变形协调。通过以上加固方法使新旧混凝土共同工作，达到锚固。
结构植筋采用四川省隆昌县承华胶业有限责任公司生产的承华牌结构植筋胶，本产品适用于各种钢筋、金属型材的锚固，对工程重要部位进行增设梁板、加固，质量可靠。

三、编制依据
本施工方案系四川省建科工程技术公司依据：
《建筑抗震锚固技术规范》（JGH116-98）
《混凝土结构锚固技术规范》（CECS25:90）
《混凝土结构锚固植筋设计规范》（GB50010-2002）
《建筑现场临时安全技术规范》
《混凝土后锚固技术规程》（JGJ45-2013）等现行国家标准。
四、材料
构造植筋采用彭山县仁和混凝土外加剂厂生产的JD特种锚固剂植筋胶。
结构植筋采用四川省隆昌县承华胶业有限责任公司生产的承华牌结构植筋胶。
五、使用特点
1、高承载力，与预埋效果相同；
2、益于施工，缩短工期，提高效率；
3、无膨胀应力紧固，适用小间距、小边距作业；
4、锚固植筋胶初凝时间可控（根据需要可通过固化剂用量在一定范围内进行调整）, 可以实现快速承载；
5、适用于混凝土、实心砖、石材等几乎所有基材。
六、施工步骤
1、钻孔：用冲击电钻按照规定的孔径和孔深钻孔，参见技术参数。
2、清孔：孔内灰尘用毛刷及风机清理干净，孔内不应有积水。
3、注胶：按所需用量提取甲乙组分按100：2（结构胶：2：1）重量比和均匀，注入孔内，勿将孔内空气封入，胶量应占孔体积的80％以上。
4、植筋钢筋：将锚固件旋转插入孔内，并调整到规定位置。
5、固化：在胶固化前勿搅动锚固件，以免影响效果。（固化时间3-5天）

七、人员设备的配备
工具与材料
工作内容
用人数量
数量
备注

冲击电锤
钻孔
根据工作量设定
根据工作量设定
根据工程量配备人员和电锤
电线电缆
接电
根据工作量设定
根据工作量设定
根据距离设定
盛水桶
寖水
根据工作量设定
根据工作量设定
一般只限用1只桶，特殊除外
专用吹风机
清孔
根据工作量设定
根据工作量设定
根据工程而设定
专用注胶枪
注胶
根据工作量设定
根据工作量设定
设专职注胶员（专职专用）
植筋胶
植筋
根据工作量设定
根据工作量设定
配备专业技术人员
八、锚固植筋施工流程
施工准备——定点定位——钻孔——清除浮沉——注入胶体——锚入钢筋——植筋校正——固化保护——自检——移交项目验收。
九、锚固植筋施工工艺
1、认真看清图纸，领会设计意图，服从现场工长安排的事宜，安排自己班组的工作任务与内容，并由现场班长监管，确保质量和安全。
2、钻孔：为保护结构安全，施工过程中，严禁用水磨钻伤害主体钢筋，若途中遇到伤害主体钢筋的情况，必须征得设计院或监理等认可方可施工。
3、孔的直径必须按现行规范，孔的深度按设计规范。
4、注胶：注胶是关系到锚固能否保证质量的关键在施工过程中工人必须精神集中，按要求加入固化剂。
5、植筋质量：植筋一定要将钢筋平行，并必须压实。必要时待初凝后方可松手，做到植一根，质量合格一根，以提高工作效率。
6、确保工程进度，对所植钢筋应预留3天以上的固化时间，
十、锚固植筋施工注意事项
进入施工现场按设计图纸要求施工必须听从甲方、监理单位的安排施工，配合甲方、监理施工现场所有相关工作，确保工程总体质量达到最佳效果。
1、 在开工前，应召集全体人员交代清楚施工方法，安全操作规程，使操作工人明确自己的工作内容和技术措施，做到相互紧密配合。
2、 各自的工作内容不同，着重于协调配合，严禁中途更换人员造成质量下降。
3、 抗拉实验后，必须及时向甲方提交检测报告，以便进行下一步的施工计划工作。

十一、技术数据配筋使用参考
埋植钢筋的承载能力与基体材料强度直接相关，下表为施工参数：
钢筋直径（mm）
钻孔直径（mm）
钻孔深度（mm）
拉拔力（KN）
Φ6.5
10
100
9.0（HPB300）
Φ8
12
120
15.1(HPB335)
Φ10
14
150
23.6(HPB335)
Φ12
16
180
34.1(HRB335)
44.3(HRB435)
Φ14
18
210
46.4(HRB335)
60.2(HRB435)
Φ16
20
240
60.6(HRB335)
78.7(HRB435)
Φ18
22
270
76.7(HRB335)
99.6(HRB435)
Φ20
25
300
94.7(HRB335)
122.9(HRB435)
Φ22
28
330
114.6(HRB335)
148.7(HRB435)
Φ25
30
380
147.9(HRB335)
192.1(HRB435)
Φ28
32
420
185.6(HRB335)
240.9(HRB435)
十二、管理架构
项目经理→技术负责人→施工员→班组长→工人。

以上内容和事项，就是我们工作的诚意，望贵项目随时提出批评，有利于我们及时改正，促进我们今后的工作更加完善，我们将以高质量，高效率完成项目的任务。

四川定远建筑加固工程技术有限公司

2014年08月16日
