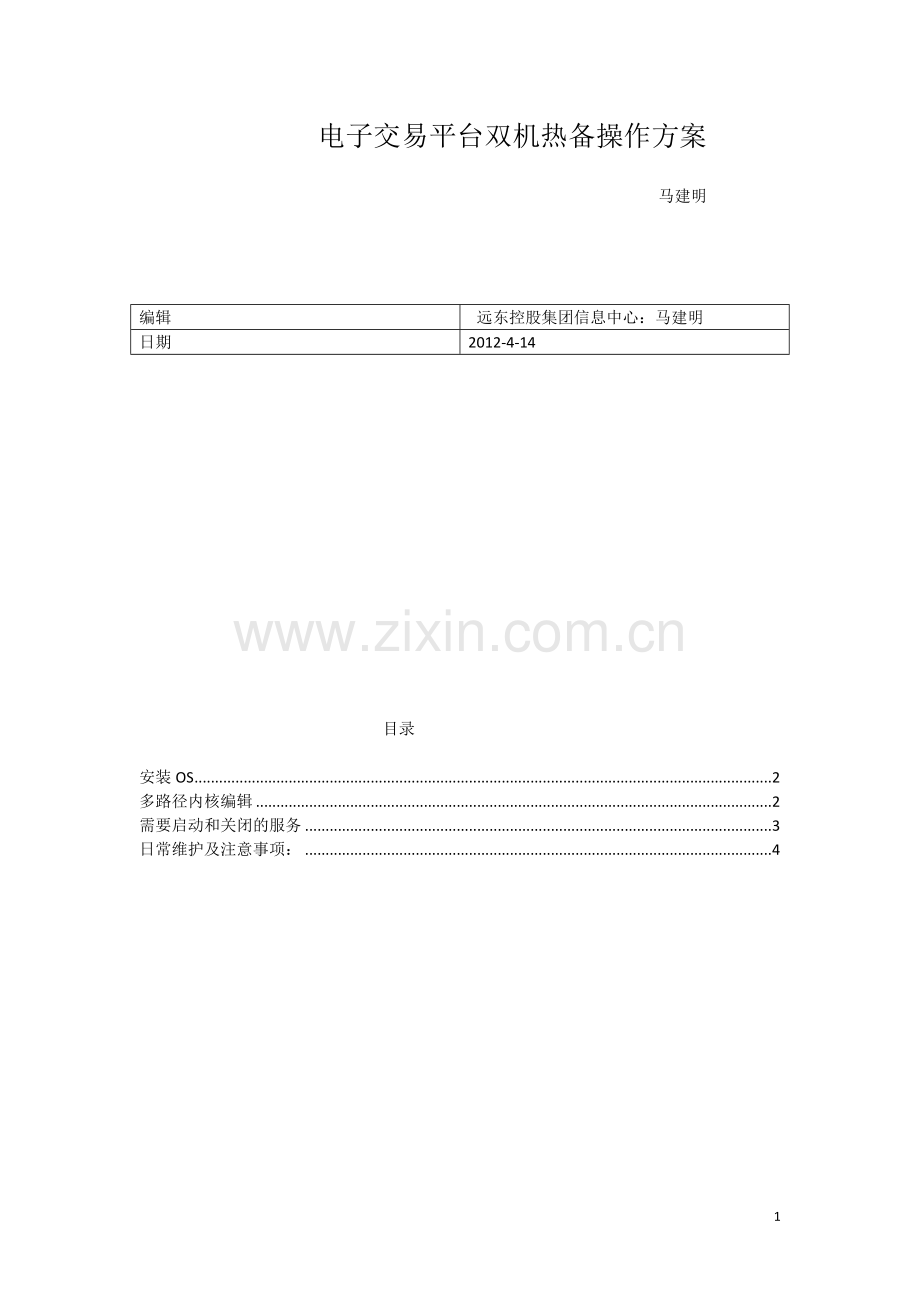

电子交易平台双机热备操作方案

马建明

编辑
远东控股集团信息中心：马建明
日期
2012-4-14

目录

安装OS 2
多路径内核编辑 2
需要启动和关闭的服务 3
日常维护及注意事项： 4

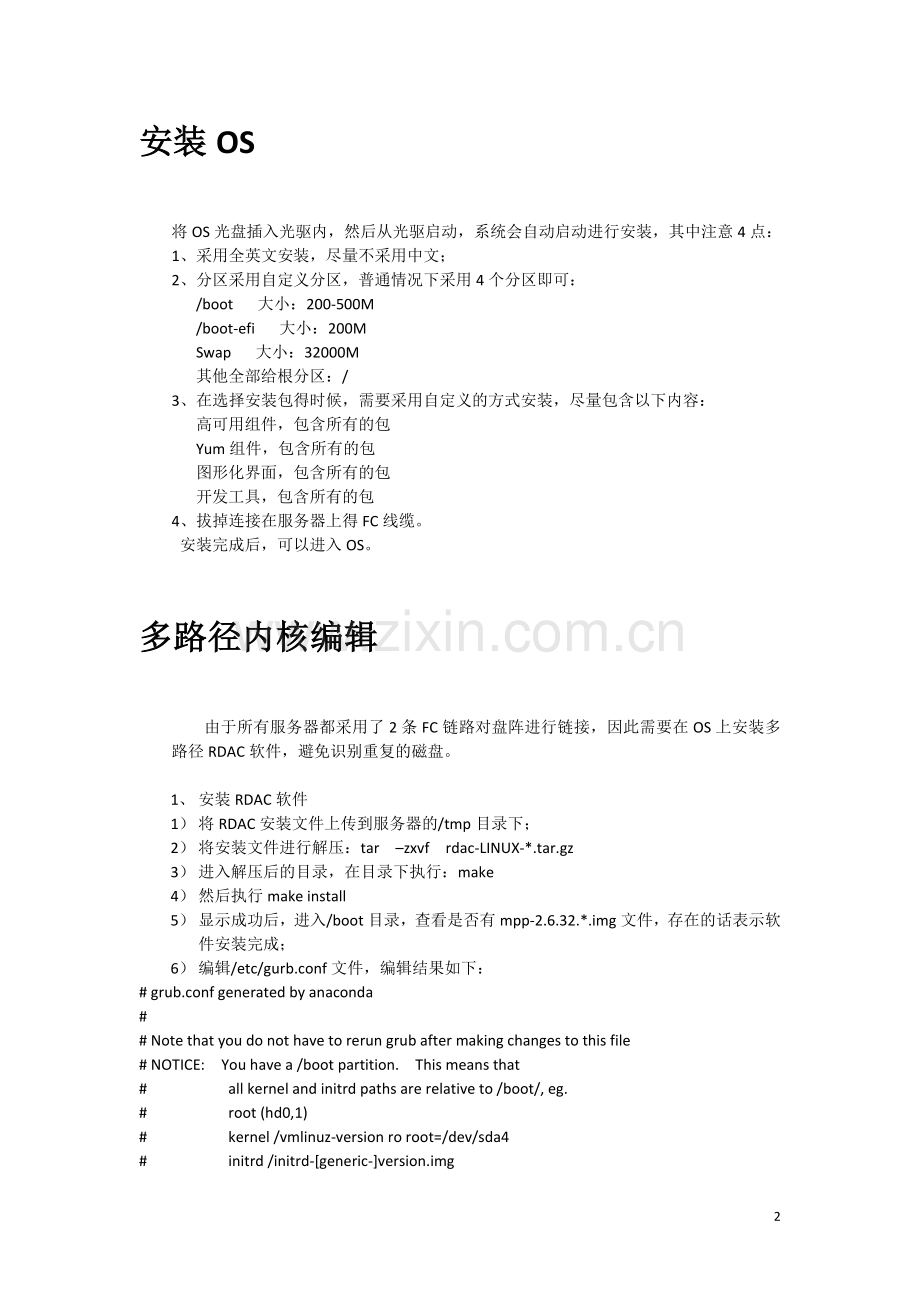

安装OS

将OS光盘插入光驱内，然后从光驱启动，系统会自动启动进行安装，其中注意4点：
1、采用全英文安装，尽量不采用中文；
2、分区采用自定义分区，普通情况下采用4个分区即可：
/boot 大小：200-500M
/boot-efi 大小：200M
Swap 大小：32000M
其他全部给根分区：/
3、在选择安装包得时候，需要采用自定义的方式安装，尽量包含以下内容：
高可用组件，包含所有的包
Yum组件，包含所有的包
图形化界面，包含所有的包
开发工具，包含所有的包
4、拔掉连接在服务器上得FC线缆。
安装完成后，可以进入OS。

多路径内核编辑

由于所有服务器都采用了2条FC链路对盘阵进行链接，因此需要在OS上安装多路径RDAC软件，避免识别重复的磁盘。

1、 安装RDAC软件
1） 将RDAC安装文件上传到服务器的/tmp目录下；
2） 将安装文件进行解压：tar –zxvf rdac-LINUX-*.tar.gz
3） 进入解压后的目录，在目录下执行：make
4） 然后执行make install
5） 显示成功后，进入/boot目录，查看是否有mpp-2.6.32.*.img文件，存在的话表示软件安装完成；
6） 编辑/etc/gurb.conf文件，编辑结果如下：
# grub.conf generated by anaconda
#
# Note that you do not have to rerun grub after making changes to this file
# NOTICE: You have a /boot partition. This means that
# all kernel and initrd paths are relative to /boot/, eg.
# root (hd0,1)
# kernel /vmlinuz-version ro root=/dev/sda4
# initrd /initrd-[generic-]version.img
#boot=/dev/sda1
device (hd0) HD(1,800,64000,56393665-69c0-4b1e-ad9e-f362463e0caa)
default=1
timeout=5
splashimage=(hd0,1)/grub/splash.xpm.gz
hiddenmenu
title Red Hat Enterprise Linux (2.6.32-71.el6.x86_64)
root (hd0,1)
kernel /vmlinuz-2.6.32-71.el6.x86_64 ro root=UUID=5dca54df-5e2b-46eb-bd93-3188a9b94406 rd_NO_LUKS rd_NO_LVM rd_NO_MD rd_NO_DM LANG=en_US.UTF-8 SYSFONT=latarcyrheb-sun16 KEYBOARDTYPE=pc KEYTABLE=us crashkernel=128M rhgb quiet
initrd /initramfs-2.6.32-71.el6.x86_64.img
title Red Hat Enterprise Linux (2.6.32-71.el6.x86_64)
root (hd0,1)
kernel /vmlinuz-2.6.32-71.el6.x86_64 ro root=UUID=5dca54df-5e2b-46eb-bd93-3188a9b94406 rd_NO_LUKS rd_NO_LVM rd_NO_MD rd_NO_DM LANG=en_US.UTF-8 SYSFONT=latarcyrheb-sun16 KEYBOARDTYPE=pc KEYTABLE=us crashkernel=128M rhgb quiet
initrd /mpp-2.6.32-71.el6.x86_64.img
7）reboot设备，然后连接FC线缆。
需要启动和关闭的服务
1、 编辑IP地址
#vi /etc/sysconfig/network-s*/ifcfg-eth0
取消掉MAC地址 onboot=yes
IPADRR=ip地址
NETMASK=掩码
GATEWAY=网关
#cp /etc/sysconfig/network-s*/ifcfg-eth0 /etc/sysconfig/network-s*/ifcfg-eth1
#vi /etc/sysconfig/network-s*/ifcfg-eth1
Device=eth1
#reboot
#ifconfig

2、 编辑hosts文件
#vi /etc/hosts
127.0.0.1 localhost.localdomain localhost
172.10.0.32 ydmmw1（1号机IP地址，主机名）
172.10.0.33 ydmmw2（2号机IP地址，主机名）
172．10.0.39 ydmmw_ha（VIP，cluste名称）

192.168.0.1 ydmmw1（1号机心跳IP，主机名）
192.168.0.2 ydmmw2（2号机心跳IP，主机名）
设置完成后，ping 主机名，看是否解析成功。
3、 mount共享磁盘
1、 查看硬盘情况：#fdisk –l
2、 分区及格式化共享磁盘：#fdisk /dev/sd*
参数顺序：n------p------1-------回车------回车------w
#mkfs -t ext4 /dev/sd*1

4、 需要开机启动的服务
#chkconfig luci on
#chkconfig ricci on
5、 需要开机禁止的服务
#chkconfig NetworkManager off
#chkconfig cman off
#chkconfig rgmanager off
#chkconfig acpid off
6、 配置HA需要打开的服务
#service luci start
#service ricci start
7、 HA配置结束后，需要开启的服务
#service cman start
#service rgmanager start
8、 观察cluster情况命令：#clustat

日常维护及注意事项：

1、 操作系统
1） 尽量保证采用英文界面；
2） 安装时安装完图形界面所包含的包；
3） 查看硬盘挂载信息：#df –l；如需要变动，可采用编辑挂载点的方式：#vi /etc/fstab
4） 系统所包含的磁盘信息可以通过：#fdisk –l查看；目前设备上的磁盘主要包含三个：
/dev/sda ：服务器本地硬盘，包含OS安装目录及应用安装目录；
/dev/sdb ：磁盘阵列映射出来的共享磁盘，数据存储使用；
/dev/sdc ：硬盘阵列映射出来的仲裁盘（linux ha暂不使用，预留）
5） 查看IP地址是否正确：#ifconfig
Eth0 ：内网连接地址（10.10.0.*）
Eth1 ：心跳连接线（192.168.0.*）

2、 磁盘阵列：
1） 观察前面板的硬盘灯和最下方的LED灯是否均为绿色，绿色指示灯代表正常，如硬盘灯为橙色，代表其硬盘已经掉线，需要重新进入RAID或更换硬盘重新加入RAID；最下方的指示灯如为橙色，需要通过管理软件进入管理界面查看日志。
2） 保证光纤线缆的连接通畅；不要随意带点插拔；
3） 如有硬盘掉线或严重问题，需要先将数据备份后，再操作阵列，避免意外。

3、 HA日常维护及注意事项

1） 心跳线：目前所安装的HA系统都采用心跳线作为互相监控的通信工具，心跳线目前采用两机直连的方式连接，作为HA的关键部分，务必确保其之间不要出现网络不通情况。
A：在机房规范后，将心跳线按照标准布线方式，固定在机柜上，绑定不要太紧；
B：务必不要再服务器通电情况下插拔网线；
C：采用质量好的网线，同时如果在条件允许情况下，可对心跳采用单独的交换机连接；
D：出现网络不通情况，因立即将HA服务停止，在网络正常后再开启。
2） HA服务
在HA运行中，主要的服务包含：
luci ricci cman rgmanager
其中luci、ricci为HA配置所需要的服务，需打开这两个服务，才能正常对HA进行WEB页面配置；cman、rgmanager服务为HA管理监控服务，在cluster建立完成后，启动该两个服务可以检测到cluster的运行情况。

2.1）服务设置说明
对于一个已经建立成功的cluster，将HA所需要的服务都设置为开机启动是必要的，但是由于在初次采用HA方式并操作不太熟练情况下，为避免HA系统崩溃，同时服务器在正常状态下，重新启动的时间很少，因此建议在系统的时候有选择性的采用开机自动启动，针对HA对服务的要求，建议在设置HA服务开机启动的时候：
luci 为开机启动
ricci 为开机启动
cman 为开机不启动
rgmanager 为开机不启动
同时由于linux系统上得NetworkManager服务与cman服务会有冲突，因此需要将该服务设置为开机不启动：
#chkconfig NetworkManager off
为避免主板电源管理等带来的影响，需要将电源管理服务设置为开机不启动：
#chkconfig acpid off
2.2）HA节点切换
HA系统在运行中，两台设备通过心跳检测对方的情况，如发现对方宕机，则会自动将服务与共享磁盘启动到本机上，继续提供服务，从运行系统主机宕机到备机接管过程大概在30-40秒之内。
根据项目的实际情况，该项目存在两套cluster。其中一套为应用系统的cluster，其中包含了1个共享磁盘，2个jboss应用；另一套cluster为数据库应用，包含1个共享磁盘及oracle应用。
应用系统cluster包含的2台服务器，主要作为jboss服务的双机热备，在HA配置时，由于2台节点服务器处于同一级别状态，因此没有指定优先级服务器，两台设备没有主次，都可以作为主服务器进行使用。
切换实例：
环境：A为主机，B为备机，A机出现宕机情况，B机将服务和磁盘接管成为主机，A机在启动后，作为备机使用，如想将服务重新切换到A机上，最简易方式为先启动A机的HA服务，在成为备机后，停掉B机集群服务，命令步骤如下：
#service cman start
#service rgmanager start （A机启动服务，成为备机）
#clustat （查看A机是否online）
#service rgmanager stop
#service cman start （B机成为备机）
#clustat （查看B机是否offline，Owner是否为A机主机名）
#servicec cman start
#service rgmanager start （B机启动服务，成为备机）
#clustat （查看B机是否online）

数据库cluster是将材料交易所数据库加入到HA中，作为双机热备，由于当前的环境，两台数据库服务器各有起负责的库，因此在设置数据库cluster的时候，设置了当前数据库所在服务器为主机，在该机出现问题offline后，另一台会自动接管该机的数据库服务和共享磁盘，同时运行2个数据库，在宕机服务器修复后，启动HA服务，服务器会自动将该机以前的数据库和共享磁盘接管回来。
切换实例：
数据库服务器为A和B，在A上运行数据库C，在B上运行数据库D，其中数据库C为双机热备数据库，D为手动切换数据库。A机出现宕机情况：
B机操作：#clustat （查看A机是否offline，Owner是否为B）
#df （查看共享磁盘是否挂载在B机上）
#ps –ef |grep oracle （查看B机上是否启动数据库C的实例）
A机修复后操作：#service cman start
#service ricci start（启动A机集群服务）
#clustat （查看A机是否online，Owner是否为A）
#df （查看共享磁盘是否挂回到A机上）
#ps –ef|grep oracle （查看A机上是否启动数据库C实例）

附：

服务器共享存储挂载点：

应用服务器：/baosight
数据库服务器：/data_cljys
/data_ydmmb
