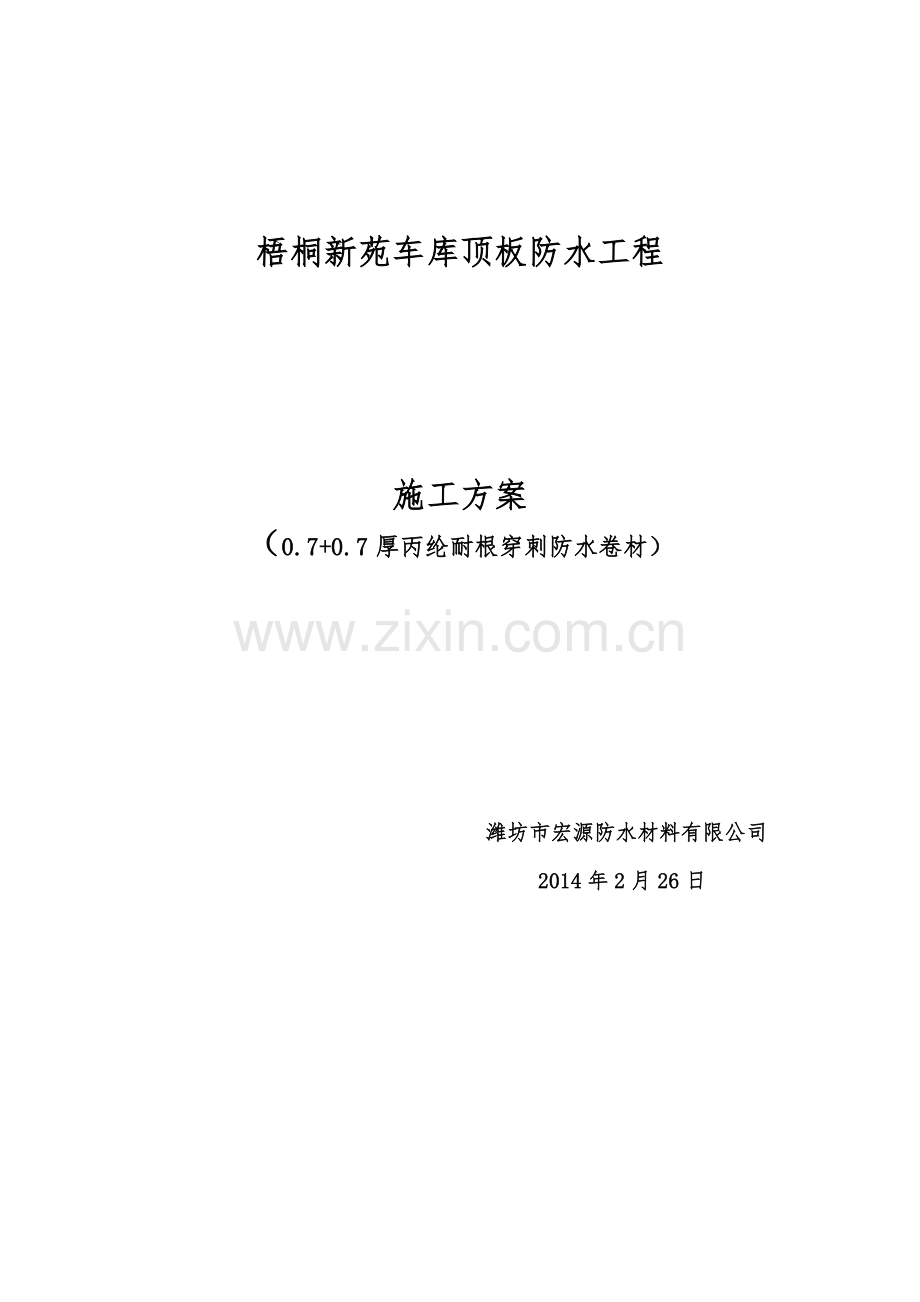

梧桐新苑车库顶板防水工程

施工方案
（0.7+0.7厚丙纶耐根穿刺防水卷材）

潍坊市宏源防水材料有限公司
2014年2月26日

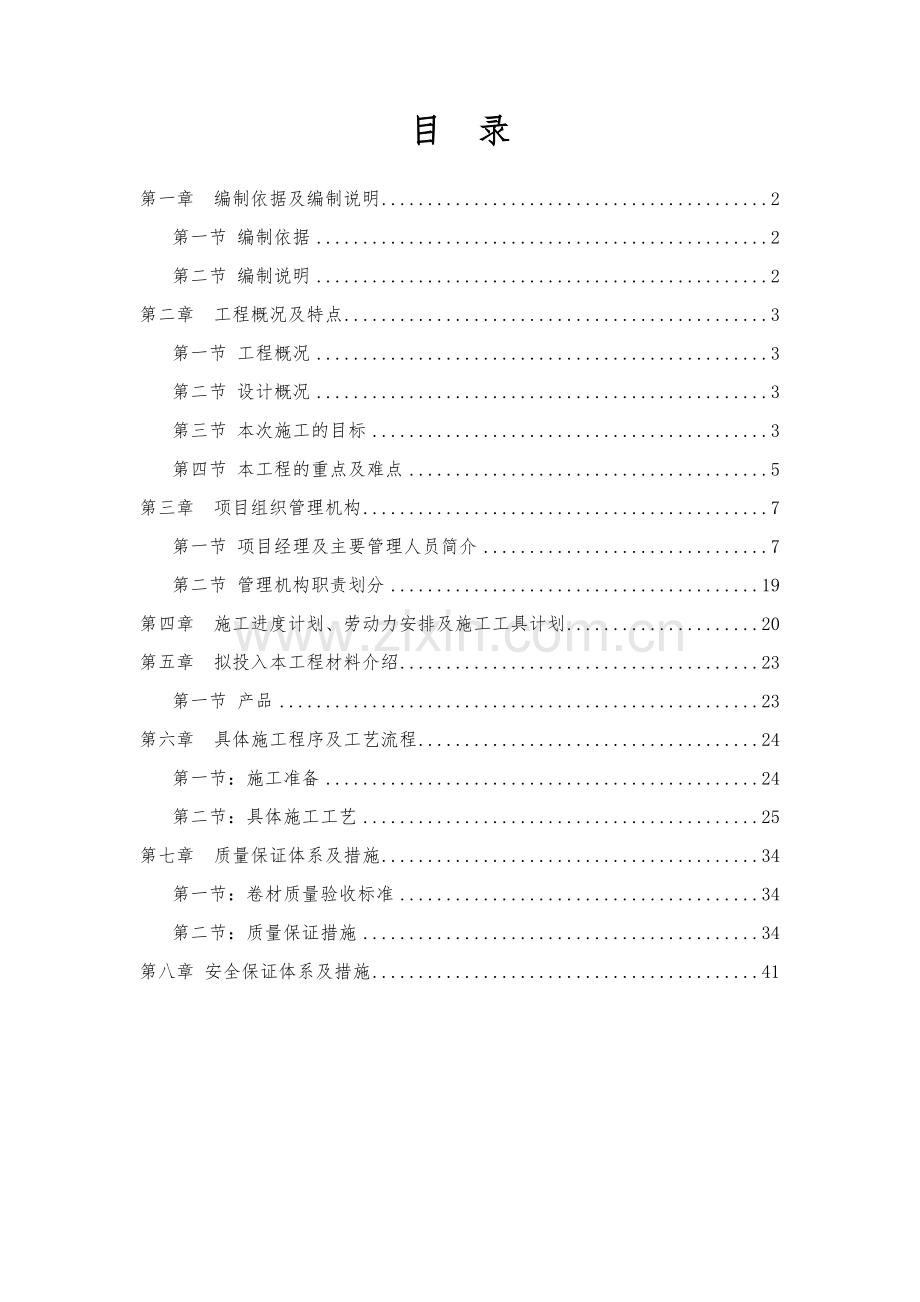

目 录
第一章 编制依据及编制说明 2
第一节 编制依据 2
第二节 编制说明 2
第二章 工程概况及特点 3
第一节 工程概况 3
第二节 设计概况 3
第三节 本次施工的目标 3
第四节 本工程的重点及难点 5
第三章 项目组织管理机构 7
第一节 项目经理及主要管理人员简介 7
第二节 管理机构职责划分 19
第四章 施工进度计划、劳动力安排及施工工具计划 20
第五章 拟投入本工程材料介绍 23
第一节 产品 23
第六章 具体施工程序及工艺流程 24
第一节：施工准备 24
第二节：具体施工工艺 25
第七章 质量保证体系及措施 34
第一节：卷材质量验收标准 34
第二节：质量保证措施 34
第八章 安全保证体系及措施 41

第一章 编制依据及编制说明
第一节 编制依据
一、国家关于防水工程建设现行的规范、标准、规程及行业的有关规定
1、《地下工程防水技术规范》（GB 50108-2008）
2、《地下防水工程质量验收规范》（GB 50208-2011）
3、《种植屋面用耐根穿刺防水卷材》JC/T1075-2008
4、《高分子防水材料》GB18173.1-2012
5、其它现行标准、规范
二、根据设计图纸
第二节 编制说明
①本施工方案编制根据我公司多年的实际施工经验结合本工程的设计图纸进行编写。
②本方案中所使用的全部防水主材均为“宏源”牌。

第二章 工程概况及特点
第一节 工程概况
梧桐新苑项目工程坐落于城市繁华地段；周边商业设施齐全、配套资源完善，路网发达、交通便利。
工程名称：梧桐新苑车库顶板防水工程
工程范围：车库顶板防水
第二节 设计概况
一、车库顶板防水做法：
1、种植土
2、土工布过滤层
3、排水板
4、20厚1:3水泥砂浆保护层
5、0.7厚耐根穿刺丙纶防水层
6、0.7厚耐根穿刺丙纶防水层
7、20厚1:3水泥砂浆找平层
8、最薄30厚混凝土找坡层
9、现浇钢筋混凝土车库顶板
第三节 本次施工的目标
一、工期质量指标
确保优良，无渗漏工程。
工程质量等级达到国家工程质量检验评定标准的合格标注要求，实测合格率不小于90%，同时接受甲方实施GB/T19002（ISO9002）质量保证体系的有关规定和要求；
本项目车库顶板防水工程施工采用“宏源”牌耐根穿刺丙纶防水卷材，我公司生产的防水卷材有正规的国家检测机构发出的检测报告，材料质量绝对有保证，并可追溯，甲方可随时抽查。
二、安全目标
确保无安全事故，满足甲方安全要求：
凡因我方及作业人员的原因而造成的安全事故/治安事件，其责任和费用均由乙方承担。
三、文明施工目标
做到安全文明施工，保护好施工现场环境，争当样本工地。
四、消防目标
不发生火灾，消除现场安全隐患。
1．现场施工要坚持防火安全交底制度，防火安全交底要具有针对性。
2．小区道路兼作消防车道使用，设置防火标志牌、防火制度、防火计划及119火警电话等醒目标志，并明确划出发生火警时逃生线路及集合地点。
3．各种施工材料、机具及各种物资要码放整齐，严禁占用消防通道。消火栓周围3m以内，也不得堆放任何物品。
4．对重点防火部位、易发生火险部位，要配备足够的干粉灭火器，随工程进度及楼层不断增高而及时增加干粉灭火器，并有明显的防火标志，灭火器要经常检查、维护、保养，保证灭火器材灵敏有效。灭火器材必须在经市消防局批准的销售单位购置。
5．加强用火、用电管理， 严格执行电、气焊工的持证上岗制度。无证人员和非电、气焊工人员一律不准操作电气焊、割设备。
6．电、气焊工要严格执行用火审批制度，操作前，要清除附近的易燃物，开具用火证，并配备看火人员及灭火器材。
7．使用电气设备和易燃、易爆物品，必须严格落实防火措施，指定防火负责人，配备灭火器材，确保施工安全。
8．施工现场使用的电气设备必须符合防火要求。临时用电必须安装过载保护装置，电闸箱内不准使用易燃、可燃材料。严禁超负荷使用电气设备。施工现场存放易燃、可燃材料的库房不得使用明露高热强光源灯具。
9．施工使用的安全网、密目式安全网和保温材料符合消防安全规定，不使用易燃或者可燃材料。
10．建设工程内禁止存放易燃、易爆、化学危险物品和易燃、可燃材料。对易燃、易爆、化学危险物品和压缩、可燃气体容器等，按其性质设置专用库房分类存放。
11．施工现场内因施工需要使用易燃的稀释剂或添加剂时，应在工程结构外调制完毕后进入现场内使用，各单位对施工过程中的易燃物品应及时清理，消除火灾隐患。
12．施工现场严禁吸烟。
13．未经消防部门批准严禁使用电炉或大功率电器。严禁工程中明火保温施工及宿舍内明火取暖。
14．氧气瓶、乙炔瓶工作间距不少于5m，两瓶距离明火作业点不少于10m，焊接及气焊作业佩戴好防护用品。
15．施工中，进场的新、整材料，要集中码放、整齐有序，并配备灭火器材，设专人看管。
五、环保目标
满足环保要求。
⑴噪音排放标准：昼间＜65dB；夜间＜55dB；
⑵防大气污染：施工现场扬尘达到国家二级排放规定；
⑶生产及生活污水：污水排放符合水污染物排放标准；
⑷防止光污染：夜间照明不影响周围社区；
⑸施工垃圾处理：施工垃圾分类处理，尽量回收利用；
第四节 本工程的重点及难点
为了使今后的工程实施更符合实际、更具有针对性，我公司认真解读了施工图纸，获得了宝贵的施工数据，对整个施工情况有了一定的了解，这对合理制定施工方案及今后现场施工十分重要。
一．施工工作量大，施工工期短
梧桐新苑车库顶板防水面积约2万平方米。
针对上述特点，主要施工措施如下：
1．考虑到建设工期的紧迫性，将根据甲方提供的施工作业面的面积，合理安排劳动力及机械设备。施工中流水作业，合理安排工作面和穿插各施工工序，同时尽量机械化等措施，施工期间我公司将多方面、多渠道采取保证措施，周密策划，优选施工方案。
2．施工过程中随时检查其施工进度，出现进度滞后现象，共同协商，采取有效措施，加快施工进度。根据工期总控制计划，详细编制月度和周施工生产计划，以倒计时方式制定关门计划，确保工期提前完成。
二．安全文明施工及环保要求高
我公司将在施工中建立完善的安全和环境管理体系，采取各种有效安全防护措施，确保安全，减小现场的噪音和垃圾污染，确保绿色施工。我公司承诺本项目施工期间将各种干扰情况和对环境的负面影响减小到最低程度，确保绿色施工。
三．结构形式多样
由于施工面多，各单体工程的结构形式不尽相同。为保证工程质量，必须做好节点的细部处理工作。
针对上述特点，主要实施措施如下：
1．在施工前必须对所有工作面的图纸进行深入的研究，结合工程实际将工期进度计划和专项施工方案落实到每个施工段。
2．充分领会防水施工原理、工艺，做好每个节点的处理。
3. 立面阴阳角交接处卷材防水的处理将是薄弱环节，根据我公司的实际施工经验，在此阴角处抹r=5CM圆角进行处理，圆角必须顺直。

第三章 项目组织管理机构
第一节 项目经理及主要管理人员简介
一、项目组织机构图
针对该防水工程，我公司专门成立项目经理部，并实行项目承包制和指派施工管理由经验丰富、业务素质出众的人员组成领导核心。项目经理由具有二级建造师资格、从事防水行业多年、有着丰富施工管理有着丰富施工管理经验的郑贤荣同志担任，技术负责人由 王泮阳 同志担任。
我公司在长期的工程实践中，锻造了相当数量的施工管理人员，他们的业务素质能够适应各种防水工程的施工管理需要。在项目管理的职能设置和运作上，我公司积累了较为成熟的经验，在同行业处于领先地位。
针对该防水工程，我公司拟组建工程技术、质量、计划统计、预算、财务、合同、安全、料具供应、消防保卫等一整套项目管理人员，现场组织机构如下所示：

项目组织机构管理图

项目经理：郑贤荣
职责：工程全面协调
施工全面安排
质量、安全全面负责
专职施工员：于学彬
职责：人员、机械调配
进度、工序控制
现场工作协调
操作要点、程序交底
质检员：陈全国
职责：进场材料检验
工序检查验收
分项工程验收
竣工初验
安全员：隋银堂
职责：现场安全交底
现场安全检查
安全问题纠正
技术负责人：王泮阳
职责：现场技术交底
现场技术管理
技术措施落实
监督方案实施

施工队长：王国栋
施工班组甲
施工队长：李国亮
施工班组乙
施工队长：刘乐军
施工班组丙·

二、项目经理简历表
姓名
郑贤荣
性别
男
年龄
47
职务
项目经理
职称
工程师
学历
专科
参加工作时间
1998
担任项目经理年限
3年
二级建造师证书编号
100710244
在建或已完工程项目情况
建设单位
项目名称
工程面积/合同价款
开、竣工日期
在建或已完
工程质量
中建三局（股份公司）
潍坊文化艺术中心二组团
170万元
2009.6-2009.7
已完
优良
中国建筑第八工程局有限公司青岛分公司
潍坊万达广场一期防水分包工程
754万元
2012.6-2013.6
已完
优良
青岛正北置业集团
蔚蓝半岛南区1#-7#楼、地下防水工程
450万元
2012.4-2013.12
已完
优良
青岛东捷建设工程有限公司
蔚蓝半岛北区8#-16#楼、地下防水工程
850万元
2012.5-2013.10
已完
优良

三、技术负责人简历表
姓名
王泮阳
性别
男
年龄
55
所在单位
潍坊市宏源防水材料有限公司
技术职称
工程师
服务时间
2003 年至今
有关语言能力
英语
2.经历
在建或已完工程项目情况
年份
负责过的工程（类型和金额）
该项目中任职
备注
工程项目名称
工程部位
金额
技术负责人
工程质量
2010
无锡金太湖国际城三期商业C2、C3区车库顶板及外墙防水分项专业分包工程
车库顶板及外墙
470万元
技术负责人
优良
2013
青岛世贸新城4#地块一期工程
基础底板、桩头、车库顶板外墙、顶板、室内卫生间、厨房及屋面
651万元
技术负责人
优良
2012
番禺万博CBD商业广场项目
车库顶板及屋面防水
447万元
技术负责人
优良

四、专职施工员简历表
姓名
于学彬
性别
男
年龄
34
职务
专职施工员
职称
初级
学历
专科
参加工作时间
1998
担任施工员年限
5年
在建或已完工程项目情况
建设单位
项目名称
工程面积㎡/合同价款元
开、竣工日期
在建或已完
工程质量
中国建筑第四工程局有限公司
漳州碧湖万达广场防水工程第二标段
988万元
2011.5-
2012.11
已完
优良
福清万达广场有限公司
福清万达广场防水工程分包合同
1137万元
2013.3-2014.10
在建
/
中国建筑第二工程局有限公司
温州龙湾万达广场
1348万元
2011.4-2012.9
已完
优良

五、质检员简历表
姓名
陈全国
性别
男
年龄
33
职务
质检员
职称
初级
学历
专科
参加工作时间
2008
工作年限
5
在建或已完工程项目情况
建设单位
项目名称
工程面积㎡/合同价款元
开、竣工日期
在建或已完
工程质量
中城建第六工程局集团有限公司
唐山国际五金城302#-306#楼工程
按实际数量
2010.7-工程结束
已完
优良
中国建筑第八工程局有限公司
芜湖镜湖万达广场防水分包工程
884万元
2011.7-2013.3
已完
优良
烟建集团有限公司青岛分公司
坊子街村异地搬迁改造安置房
150万元
2010.7-2010.10
已完
优良

六、安全负责人简历表
姓名
隋银堂
性别
男
年龄
49
职务
安全负责人
职称
助理工程师
学历
专科
参加工作时间
2000年
担任安全负责年限
10
在建或已完工程项目情况
建设单位
项目名称
工程面积㎡/合同金额元
开、竣工日期
在建或已完
工程质量
中国建筑第五工程局有限公司
华为杨美员工宿舍
2041万元
2013.6-2015.6
在建
/
中国建筑第五工程局有限公司
华为南方工厂员工宿舍及配套设施项目（南区）
901万
2011.1-2012.5
已完
优良
长春宽城万达广场有限公司
长春宽城万达广场防水分包工程
1497万元
2011.4-2012.9
已完
优良

第二节 管理机构职责划分
一、项目经理
①全面负责工程的协调工作。
②代表公司与业主、相应承包人、监理进行日常协调工作。
③代表公司对现场施工进行全面安排。
④全面负责施工质量、安全等。
二、技术负责人
①全面负责处理防水中的技术问题。
②与业主、总包、监理、设计对防水方面的技术问题进行技术交流。
③对防水中的关键技术进行技术交底。
三、专职施工员
①全面负责整个工程的人员、机械调配。
负责工程进度、施工工序的贯彻、落实。
③协调现场工作关系。
④负责对施工队进行施工技术交底，规范操作程序、操作要点。
四、质检员
①负责检查防水施工中的质量，对施工中存在的质量隐患进行查处。
②负责对防水施工中的薄弱环节进行重点检查，督促施工人员，对施工人员进行③现场质量要求、观念意识教育。
④对施工中违章、违规操作的行为具有处罚责任。
五、安全负责人
①负责防水施工现场的安全文明检查。
②负责生活区工人的安全文明食宿。
③定期对工地内的安全隐患进行检查，查处的安全隐患应立即整改。
④对工地范围内工人的不文明举止有教育的职权。
⑤具有对现场工人进行安全教育交底的责任和义务。
六、施工队长
①负责协调安排好各施工班组防水施工。
②负责现场各防水节点施工中的劳动力安排。
第四章 施工进度计划、劳动力安排及施工工具计划
一、总工期及进度计划安排
优质、高效、快速施工是施工企业和业主的共同追求，我公司接到开工通知后，保证按指定的开工日期提前材料进入现场，进行材料抽检合格后方可投入使用，确保按期按时开工。
本防水工程计划工期：完全满足业主及施工总承包的进度计划要求，保证按期保质的完成防水任务。
二、工期保证措施
① 根据施工总承包的施工总进度计划合理编制防水施工进度计划，精心科学组织施工。按进度计划组织各种材料提前进场，避免停工待料。
② 积极与工程各有关方相互配合，解决矛盾、协调关系，保证按进度计划进行。
③ 施工前对操作人员进行岗位培训，加强操作人员对质量意识的培养，增强技术操作水平，严格按技术操作要求施工，提高施工质量和一次成活率。
④ 根据工程实际情况合理安排施工人员，并及时作好人员补充。
（一）内部协调
在施工中，我公司将统一协调，合理穿插，精心部署。各个施工班组相互紧密配合，并根据进度计划、现场施工工作面条件组织好材料、劳动力等，提前进入工作面，充分利用平面、空间和时间组织交叉作业，避免出现突击施工，确保总工期的实现。为确保工期目标的实现，我公司还将配备后备补充人员，根据现场意外情况变化可随时调度、补充现场施工力量。
（二）外部协调
现场项目部及所有现场管理人员、施工人员必须密切配合土建施工进度、施工质量管理，遵守相应施工总承包的各项管理规章制度。施工中特别注意贯彻如下措施：
① 项目部进入现场首先听取相应施工总承包有关指示、建议，在相应施工总承包的计划框架内进行施工组织安排。
② 项目部应按现行《建设工程监理规范》的规定和施工合同的要求，接受监理单位的监督和管理，搞好协作配合。
③ 及时、准确地向发包人/相应施工总承包或监理单位报批各种资料、文件。
④ 积极、主动配合相应施工总承包关于施工工期的安排，特别是在需要交叉作业的情况下。
⑤ 严格执行相应施工总承包现场安全、文明、卫生、环保等规章制度。
三、冬、雨季施工保证措施
（一）做好进度安排
进度计划尽可能安排在质量更有保证的事宜气候条件下进行。
（包括查天气预报等等）
（二）冬、雨季施工要点
根据工程所处地理位置，在施工前应认真了解工程所在地的气候变化情况，做好必要的准备工作。在施工期间也必须随时密切关注天气情况，加强气象预报的信息收集工作，掌握天气变化情况。预防为主，备好冬季、雨季物资和器材，确保工程在此期间施工正常进行不受影响。
1．建立冬、雨季施工管理领导小组，根据在建工程特点制定相应措施，责任到人，对突然出现的天气变化采取应急措施，处理好冬、雨季施工中出现的问题，确保工程施工顺利进行。
２．冬、雨季施工措施施工中将每个单体工程划区域进行施工，每道工序之间紧密配合。多层防水施工时争取在最短的合理时间范围内完成第一道防水层的铺贴（或涂刷）工作，满足防水的基本要求。每天关注天气变化，如遇雨、雪天提前做好未做防水层部位的保护工作。
3．防雨、雪材料准备在工程施工前，根据工程情况准备一定数量的防雨雪、排水材料和机具(如塑料布、苫布、砂袋、抽水泵等)，以备急用。
（三）劳动力计划
按照招标文件/合同劳动力需求计划，经过我公司对本防水工程的深入研究及了解，根据施工作业最优化组织管理的原则，劳动力计划安排如下表(同时配备后备补充人员20人)：
按工程施工阶段拟投入劳动力情况（单位：人）
防水工（高级）
防水工（中级）
防水工（初级）
5
10
10
（五）投入施工工具计划
如我方中标（接通知），我方将严格按照招标文件（合同）要求，确保接到甲方通知进场后3日内，设备机具、材料进场达到一半，5日内全部到位，且形成生产能力，确保工程顺利进行。

施工工具计划一览表
机械设备名称
规格型号
额定功率（kw）或容量（m³）
数量
载重汽车
EQ5108XXY6D13
70
1
小推车
TC-0.5
—
5
搅拌器
TQD15-2
—
3
液压钳
300型
—
1
经纬仪
DJ6
—
1
水准仪
DS3
—
1
角磨机
9523NB
1.4
2
冲击钻
S1J-FE-10
0.55
2
辊子、刷子
—
—

抹刀、批刀
—
—

柴油发电机
KDF-50
55
1
配电箱
C-17
—
2
电缆线
—
—

灭火器
MPJ-450
—
10
钢尺、卷尺
—
—

安全带、安全帽、手套、警示牌、警界线等
—
—

第五章 拟投入本工程材料介绍
产品简介
一、 产品特点
高分子聚乙烯丙纶耐根穿刺防水卷材是以改性合成高分子树脂防水芯层为主阻根防水层，高强韧长丝纤维织物为增强层，采用一次复合工艺制作的耐根穿刺专用防水卷材。与其相配套的自行研制的阻根型胶结料相粘结，形成牢固、可靠、耐根穿刺的高分子聚乙烯丙纶复合耐根穿刺防水系统。
　　1、产品具有质地密实，水蒸气渗透系数小，防水性能优异等特点。
2、具有阻止植物根穿透功能，能够承受植物根穿刺，既防根穿刺，又不影响植物正常生长。
3、机械强度高，抗穿刺能力强。
4、耐化学性能好，耐老化，耐腐蚀。
5、无毒，使用寿命长。
6、柔韧性好，易弯曲、任意折叠、易操作。
7、与卷材配套的阻根型胶结料，属绿色环保产品，且本身具备耐根穿刺功能，形成了具有双重保险系数的耐根穿刺防水系统。
二、 适用范围
适用于各种种植屋面、屋顶花园、车库顶板以及需要绿化的建筑物顶板等工程。由于有良好的耐酸碱的性能，更适用于沿海或是耐腐蚀要求工程的耐根穿刺种植系统。
第六章 具体施工程序及工艺流程
第一节：施工准备
一、技术准备
1、熟悉及会审图纸：根据业主或业主代理提供的图纸，配备必要的标准图集和规范、规程，组织有关技术人员熟悉图纸，提出问题，参加建设单位组织的图纸会审，并做好会审记录。
2、原始资料调查分析：通过对本地区的气象、现场周围情况等进行调查，为总平面布置和施工组织设计提供依据。其中以气候条件对防水工程的施工影响最大。
3、编制施工组织设计：按设计要求，根据工程特点，结合现场环境及本单位情况，进一步编制《施工组织设计》。并且应明确施工段的划分、施工顺序、施工工艺及主要搭接收口做法、施工操作要点、施工环境、成品保护及安全注意事项、验收标准、保证质量的技术措施和修补防治措施、现场管理办法、总分包配合办法等内容。
4、分别作好技术和安全交底工作：实行层层交底，并将书面交底存档。
5、资料准备：遵照业主及业主代理的有关规定，开工前准备好各种样表，施工中随时整理装订成册。
二、机具准备
清理防水基层的施工工具：扫帚、手锤、钢凿、抹布等。
卷材铺贴的施工工具：剪刀、卷尺、弹线盒、滚刷、胶压辊、搅拌器等。
三、材料准备
①防水材料包装、贮存、保管应符合规定要求；
②防水材料必须具备出厂合格证及相关资料说明，且主要材料施工前进行见证送检。
四、人工准备
①为确保质量，防水工程必须由专业防水队伍进行施工；
②防水施工一般以3-4人为小组较为适宜。
③施工环境：施工时气温应在5℃以上，不宜在特别潮湿且不通风的环境中施工。
第二节：具体施工工艺
一、施工工艺流程
1、工艺流程
基层处理→基层验收→配置粘接剂（随用随配）→阴阳角卷材附加层→大面积铺设二层耐根穿刺丙纶防水卷材→保护层
2、施工条件
2.1基层必须抹平、坚实、牢固，无空鼓、起砂、麻面等缺陷；
2.2 基层若高低不平或凹坑较大时，应用水泥砂浆进行找平处理；
2.3 平立面交接处的阴阳角均应做成均匀一致、平整光滑的圆角，圆弧半径不小于100mm；
2.4突出基层表面的尖锐硬物、砂浆疙瘩等铲除，穿墙螺栓割除后应使其表面低于墙面约 10mm，并将尘土杂物清除干净，阴阳角、管道根部等处仔细清理，若有不同污渍、铁锈等，应以钢丝刷、溶剂等清除干净；
2.5 穿出基层的构件安装完毕后方可进行防水施工；
2.6、基面不应有明水，如果非常干燥，需在基面表层喷水保湿。
3、施工操作要点及技术要求
3.1 高分子聚乙烯丙纶耐根穿刺防水卷材施工温度适宜在5℃以上25℃以下进行，雨天禁止施工，施工中遇雨应做好防水措施，粘贴后的卷材防止被风刮起，可用重物压住。
3.2 基层表面含水量宜在30-50%之间，如果过于干燥应喷洒水直到合格。
3.3 彻底清理干净找平层表面，同时清理卷材施工现场。
3.4 打开卷材，认真检查，合格证应该保留，同时看卷材是否在运输搬运过程中造成损坏。
3.5 防水层施工之前，应按图纸要求先做好细部构造附加层（阴阳角、管道根部、施工缝接头处）
3.6 防水主、辅料的施工要求
1、胶浆的配比：（水泥：阻根胶结料：水）重量比50（1袋）：0.25（1袋）：50（适量）
2、配比方法：先将阻根胶结料放入容器内，再加水泥搅拌，搅拌至均匀无凝块、无沉淀、搅拌成糊状流体即可使用。
制成的胶粘剂应在四小时内用完 。
3.7特殊部位的处理
（1）卷材收头处理
卷材收头是卷材防水层的关键部位，处理不好极易张口，翘边，脱落。
（2）阴阳角处理
在阴阳角处，先铺贴增强附加层，附加层宽度为500mm，在附加层验收合格后方可进行大面积施工，长短向搭接不应小于100，对于穿墙杆处应先做附加层两遍，而后再大面积施工。
3.8涂胶与铺设卷材注意事项
（1）水泥粘结剂涂刮后应随即铺好卷材，防止时间过长胶中的水分散失影响粘结质量
（2）用刮板排气刮实卷材的同时应注意检查卷材下面有无硬性颗粒及其他物质将卷材垫起，如有应将其取出重新粘结，已铺设完的防水层在水泥素浆具备一定强度前，避免人员在上部来回踩踏，以免卷材起鼓，防水层验收合格后，尽快进行下道工序的施工。
（3）卷材必须平整粘贴于找平层上，不得打皱，翘边，粘贴面积应达90%以上。
（4）卷材施工温度高于20摄氏度，应立即向施工后的卷材表面喷水降温和遮盖养护，防止卷材变形起鼓。
3.9按实际情况自行确定。粘贴前，在敷设部位将卷材预放约3到12米，找正方向后，在中间处固定，将卷材始端卷至固定处，涂胶粘敷，再将预放的卷材卷回至已粘贴好的位置，连续向前涂胶敷设，立面卷材粘贴必须纵向粘贴，自上向下对正，自下向上排气压实，要求基层与卷材同时涂胶，卷材满粘。敷设卷材下面不允许有在硬性颗粒及杂质，以免损坏卷材。
3.10粘接剂敷设的方法：首先将已配制好的胶用小容器倒在预粘处的基层上，胶料要连续适量用刮板刮至均匀，厚度应保持在1.3mm以上，然后敷没卷材并用另一刮板排气压实，排出多余胶粘剂，施工人员要细心，涂胶厚度要均匀，卷材应贴牢。无空鼓、打皱、粘贴面积应达到90%以上。
3.11 卷材采用搭接法铺贴，卷材搭接缝宽度：长边与短边均为100mm，上下层、相邻两幅卷材的搭结缝及主防水层与附加层搭接缝应错开1/3幅宽以上。
3.12 一般细部附加处理：在阴阳角处，先铺贴增强附加层，附加层宽度为500，在附加层验收合格后方可进行大面积第一遍施工，第一遍验收合格后方可进行第二遍施工，长短向搭接不得小于100；对于穿墙管洞处应先做附加层两遍，而后再大面施工时，对洞口处剪成四瓣插入洞内粘贴，待管道安装完成后再用密封膏对管周缝隙进行填充封闭；底板立面挡土墙采用先刷粘接剂紧跟着铺贴卷材，在用刮板从下向上刮贴，已达到粘接剂均匀密实；挡墙上部第一遍预留300宽，第二步预留500宽，以便于墙面施工时搭接。
3.13 施工后应重点检查管道根部，若发现不能满足防水功能，应采取增加补强层。补强材料可用聚氨酯、改性沥青等，补强面积从补强部位边缘自外延伸不小于100mm，补强厚度为3-7mm，可根据材料确定。
3.14 施工完成自检合格后报请监理及建设方按照相关标准及规范验收合格后方可进入下一道工序施工。
4、施工注意事项：
4.1 粘接剂涂刷后应随即铺贴卷材，防止时间过长胶中的水分散失，影响粘结质量。
4.2 涂粘接剂时，要在卷材的搭接处涂满，保证接缝粘接质量。
4.3 敷设卷材时，必须保证搭接宽度，长边、短边均为100mm，相邻短边接缝应错开排列 （距离应大于1m）。附加层接缝必须与防水层接缝错开0.3m以上的距离。
4.4 刮板排气粘实的同时应注意检查卷材下有无硬性颗粒及其它物质将卷材垫起，如有应取出重新粘贴。
4.5卷材应平整粘贴于找平层上，不得有打皱现象。如打皱无法纠正，应断开按接缝处理。
4.6 接缝与卷材粘贴同时进行，压合后封边胶涂刷厚度0.8-1.00mm，涂刷宽度从卷材边缘向两边各延伸30mm（注意：接缝的两个面涂胶厚度要均匀一致，不能有露底现象，粘合后应详细检查有无打皱、翘边、空鼓现象，不合格处应及时处理）。
5、防护层的施工与操作：
5.1 施工前应有主防水层的合格验收证明，施工材料运输通道应用软物质垫在卷材上以免损坏卷材，施工人员应穿软底鞋操作，防止卷材意外损坏。
5.2 防护层抹完后表面应平整、光滑、洁净、不应有脱皮、起皱或严重裂缝现象，防护层要求抹平压光并进行养护，以达到设计强度
5.3 防护层养护结束，竣工前应将层面上所有剩余材料及建筑垃圾清理干净。
6、防水工程质量验收
6.1、防水施工过程及结果验收
6.1.1防水层的施工中，每一层防水层完成后应由专人进行检查验收，合格后方可进行下一 道防水层的施工。
6.1.2、在施工中按规定做好分项工程的交接检查，接受监理单位的验收，并在工程隐蔽之前接受建设、总包、监理三方的验收，未经检查验收，不得进行下道工序的施工；合格后方可进行下一道工序的施工。
6.1.3、该工程的防水验收应严格按《地下防水工程质量验收规范》（GB 50208-2011）及审定的施工方案执行。
6.1.4、卷材防水层的施工质量检查验收数量，应按粘贴面积每100平米抽查1处，每处10平米，且不得少于3处；
6.1.5、材防水层所用卷材及主要配套材料必须符合设计要求。检查方法：检查出厂合格证、质量检测报告和现场抽样试验报告；
6.1.6、卷材防水层及其转角处、变形缝、穿墙管道等西部做法均符合设计要求。检查方法：观察检查和检查隐蔽工程验收记录；
6.1.7、卷材防水层的基层应牢固，基层应洁净、平整，不得有空鼓、松动、起砂和脱皮现象；基层阴阳角应做成圆弧形。检验方法：观察检查和检查隐蔽工程验随后记录；
6.1.8、卷材防水层的搭接缝应焊接牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。检验方法：观察检查；
6.1.9、卷材搭接宽度的允许偏差为-10mm。检验方法：观察和尺量检查。
7、 质量通病及预防措施
7.1、防水卷材接头搭接不良
卷材防水层的接头直接关系到卷材防水层的密封整体性，接头质量不好会导致水沿缝隙渗入卷材防水层。
卷材搭接质量通病及预防措施：
7.1.1、搭接形式以及长边、短边的搭接长度不符合要求规定
应根据铺贴面积以及卷材规格，事先进行排尺并按规范规定的搭接长度在基层上弹好标志线，施工时按线铺贴，立面铺贴自下而上，长短边搭接均不小于100mm。上下两层卷材不得相互垂直铺贴。
7.1.2、接头处卷材粘结不密实，有空鼓、张嘴及翘边等现象
注意卷材接头保持干燥清洁，防止受到污染。做好施工前的降排水工作，地下水位低于防水作业面以下不少于500mm，并应保持到防水工程施工完毕，防止卷材防水层施工时受到水浸；施工缝处应妥加保护。避免后续工作将其污染：接头搭接满涂胶结料，将挤出的胶结料用刮板刮平。
7.1.3、已经发生搭接不良的卷材接头，根据实际情况处理。对影响防水功能的，可重新铺设或设增强层。
7.1.4、接头粘结不牢的应找出原因后重新将接头粘结牢固。接头损坏无法搭接可采取加铺卷材进行修补，先将损坏部分剪掉，再分层加铺卷材进行搭接。
7.2质量预防措施
7.2.1、铺贴卷材的基层干燥、不平整、不清洁，均影响防水层与基层的粘结，基层内的水分受热蒸发，气压增大，粘结不牢的防水层内充满蒸汽与基层脱离，形成空鼓。
预防措施：卷材防水层施工前，应先检查基层，使之符合规定要求，施工时应严格按施工规范和操作规程的要求进行。
对已经出现空鼓的卷材防水层，可将空鼓部分的卷材剪掉，再加铺卷材，按规定分层搭接，补贴密实。将卷材损坏处或空鼓处分层剪断加铺卷材。
7.2.2、管道部位卷材粘贴不良
因细部操作不细致，管道表面污染，导致粘结不良。在铺贴卷材前，必须将管道上的油污、锈迹等清除干净，然后再铺贴卷材防水层。穿卷材防水层已出现翘边等粘接不良现象时，应撕开并清理干净，根据形状将卷材剪口，在重新铺实，然后以附加卷材铺贴封严。
7.2.3、转角处渗漏水
转角处的铺贴基层应做成圆弧形，利于卷材贴实。应在永久保护墙的转角处增铺卷材增强层，转角处卷材搭接尺寸应按施工规范规定执行，并应仔细铺贴严密。在立墙未做之前，应对转角部位的卷材防水层进行检查，发现质量问题，及时补救。
8、成品保护
8．1施工人员应穿软质胶底鞋，严禁穿带钉的硬底鞋。在施工过程中，严禁非操作人员进入现场。
8.2防水层上严禁直接堆放物体，如施工需要应采取有效防护措施。
8.3防水层验收合格后应马上进行防水保护层的施工。
8.4卷材防水层部位预埋的管道，在施工中不得碰损和堵塞杂物。

二、部分节点详图
（1）车库顶板防水构造图：

（2）阳角附加层做法

(3)阴角附加层做法

(4)三维阴阳角处防水做法，如下示意图所示：

第七章 质量保证体系及措施
第一节：卷材质量验收标准
一、主控项目：
1、卷材防水层所用卷材及其配套材料必须符合设计要求。
检验方法：检查产品合格证、产品性能检测报告和材料进场检验报告。
2、卷材防水层在转角处、变形缝、施工缝、穿墙管等部位做法必须符合设计要求。
检验方法：观察检查和检查隐蔽工程验收记录
二、一般项目：
1、卷材防水层的搭接缝迎战他或焊接牢固，密封严密，不得有扭曲、褶皱、翘边和起泡等缺陷。
检验方法：观察检查
2、采用外防外贴法铺贴卷材防水层时，立面卷材接槎的搭接宽度，高聚物改性沥青防水卷材应为150mm，合成高分子类卷材应为100mm，且上层卷材应改过下层卷材。
检验方法：尺量检查
3、侧墙卷材防水层的保护层与防水层应结合紧密，保护层厚度应符合设计要求。
检验方法：观察和尺量检查。
4、卷材搭接宽度的允许偏差应为-10mm。
检验方法：观察和尺量检查。
第二节：质量保证措施
一、产品质量控制措施
根据ISO9001系列质量管理体系标准和我公司质量管理体系文件规定，结合我公司以往从事类似工程的经验，建立以项目经理为组长，技术负责人和现场经理为副组长，质量部、技术部、物资部及专业队伍的队长和质量检查员为成员的质量保证体系。我公司将在忠实履行国家相关法律、法规、标准的前提下，根据工程的具体特点建立一套行之有效的项目质量保证体系，从预控入手、过程控制出发，确保精品。
本工程各施工阶段均接受公司的抽查监督，接受监理单位和业主单位的现场督查，接受政府质量监督部门的指导和督查。质量保证体系的成员，目标和分工明确，责任清楚，任务到人。
公司按照年度质量体系内部审核计划，按ISO9001标准要求，定期组织对该项目的质量体系审核，重点审核管理职责、项目策划、施工组织设计、文件控制。分供方的选择、物资验证及检验和试验、产品标识、计量管理、不合格品的控制、过程控制、现场控制、质量记录等方面，一旦发现问题，及时发出不合格品整改通知，并采取纠正预防措施确保质量体系正常运行，确保工程施工始终处于控制状态，确保工程质量达到预期管理目标。
二、供货专项质量保证措施
保证工程质量，防水材料是基础，我厂始终视质量信誉为企业生命，严格遵循ISO9001：2000国际质量管理体系的规定及国家标准进行生产；我厂材料试验室拥有完善、科学、规范的原材料检验、产品过程检验及成品检验体系，从而系统地保证我厂产品出厂合格率100%。
为了保证产品质量，我厂材料试验室不断探索沥青改性机理，不断完善与改进产品质量，从配方上严格把关，为我厂材料生产提供强有力的技术支持，及时解决生产过程中遇到的各种技术问题，从技术上为生产提供可靠保障。
我厂材料试验室，拥有现代化的各种仪器设备，具有防水行业国内现代先进水平，完全能够满足本工程物资招标
