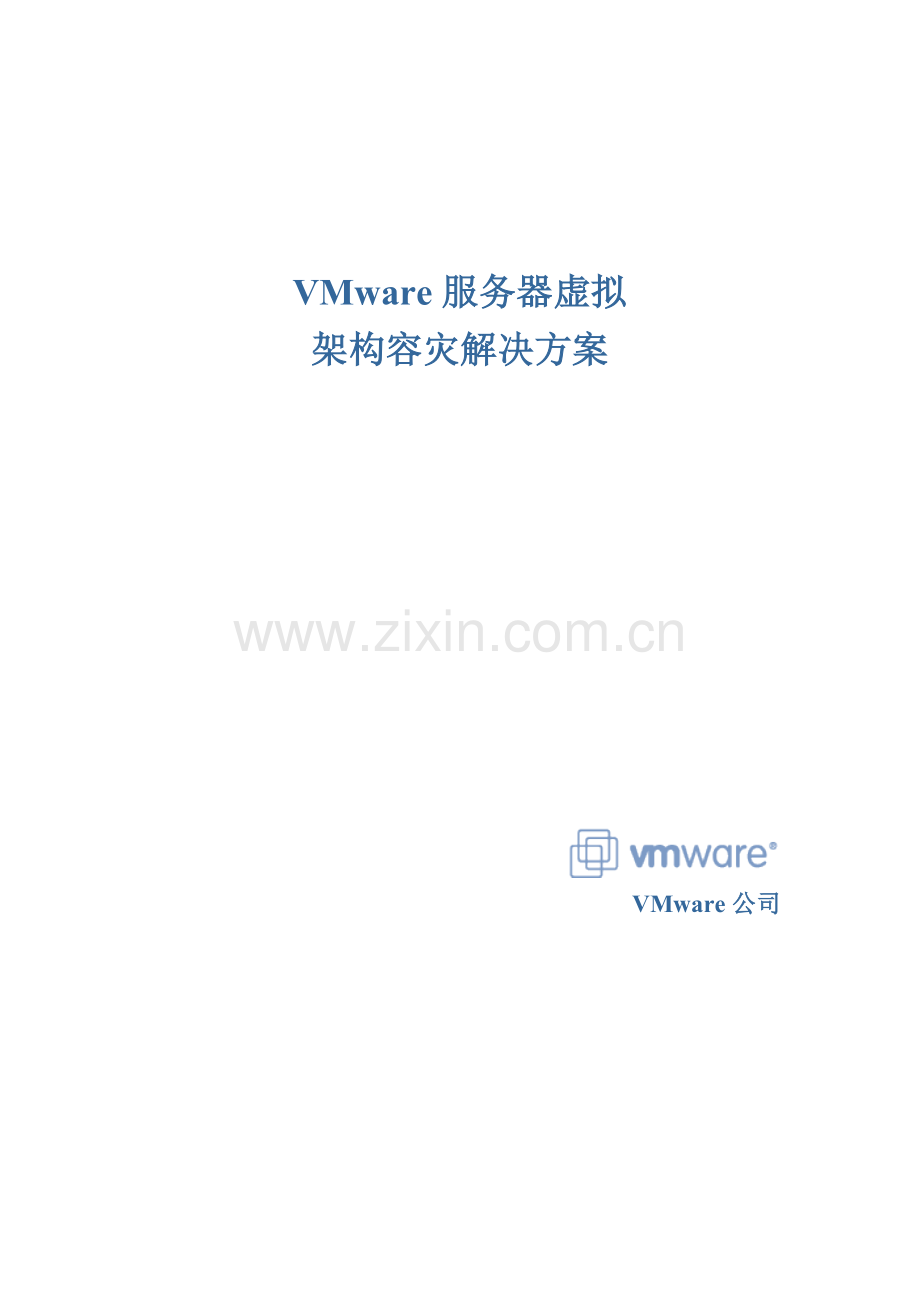

VMware服务器虚拟架构容灾解决方案.docx

VMware服务器虚拟
架构容灾解决方案

VMware公司

前　言
文档目的
VMware的服务器虚拟架构解决方案能够帮助用户进行服务器整合、创建可升级的开发／测试环境，以及实现商业连续性的策略等。在同一台物理服务器上安装多个虚拟服务器操作系统，无论是出于测试还是使用的目的，都能够以一种很经济的方式达到商业扩展或者增加服务器资源的目的。为了更好的帮助用户深入理解VMware虚拟架构的技术优势，以及针对用户当前的环境设计的最终整体解决方案，特编写了本文档供用户领导及相关技术人员参考。
文档范围
本文档共包括三大部分。
第一部分将对VMware公司及其解决方案做简要综述，便于读者更好的了解VMware公司的相关背景，技术优势，方案特点等基本情况。
第二部分是本文档的主体部分，主要是针对用户的当前环境及未来需求的情况，使用VMware的服务器虚拟架构进行整体解决方案设计的详细阐述。
第三部分的附件是VMware企业级产品的详细介绍。
涉及到商务部分的配置报价等内容，将在另外的文档中单独分列出来，不包含在本文档中。
目标读者
本文的主要读者为贵单位信息技术部门领导及下属技术人员、VMware客户代表与工程技术人员，以及合作伙伴及项目集成商等相关人员。目　录
1. VMWARE公司简介及解决方案综述 1
1.1. VMware公司简介 1
1.2. VMware解决方案综述 3
1.2.1. VMware服务器整合解决方案 3
1.2.2. VMware商业连续性解决方案 5
2. VMWARE服务器虚拟架构方案设计 9
2.1. 需求分析 9
2.2. 方案介绍 9
2.2.1. 服务器硬件配置建议 10
2.2.2. 软件配置 10
2.3. 方案拓扑 10
2.4. 方案构成部分详细说明 12
2.4.1. 虚拟架构VMware ESX Server配置说明 12
2.4.2. SAN集中存储实现虚拟服务器的文件共享 14
2.4.3. 虚拟架构环境的集中管理、自动化及优化运行 15
2.4.4. 容灾设计原理 17
2.4.5. 容灾节点的存储规划建议（此处需要根据具体情况修改） 19
2.4.6. SRM容灾管理 23
2.4.7. 虚拟架构环境的整合备份 28
2.4.8. 虚拟架构环境的集中监控 29
2.5. 方案优势 29
3. 配置和报价 31
4. 附件：VMWARE企业级虚拟化产品介绍 32
4.1. VI 3.5 产品介绍 32
4.1.1. VMware Infrastructure 3.5介绍 32
4.1.2. VMware ESX Server3.5介绍 35
4.1.3. VMware Virtual Center Server2.5介绍 42
4.1.4. Site Recovery Manager介绍 48

1. VMWare公司简介及解决方案综述
1.1. VMware公司简介
VMware公司成立于1998年，它将虚拟机技术引入到工业标准计算机系统中。VMware在1999年，首次交付了它的第一套产品，VMware Workstation，在2001年，通过发布VMware GSX服务器和VMware ESX服务器而进入了企业服务器的市场领域。
2003年，随着具有开创意义的VMware VirtualCenter和VMware VMotion技术的破土而出，VMware通过引入一系列数据中心级的新功能，建立了在虚拟化技术领域中的领导地位。在2004年，VMware又通过发布VMware ACE产品进一步将这种虚拟架构的能力延伸到企业级的桌面系统中。在2005年发布的VMware Player，以及在2006年早期发布的VMware Server产品，使得VMware第一个将免费的具有商业级可用性的虚拟化产品引入到那些新进入虚拟化世界的用户中。在2006年6月发布的最新的VMware Infrastructure 3，成为行业里第一套完整的虚拟架构套件，在一个集成的软件包中，包含了最全面的虚拟化技术、管理、资源优化、应用可用性以及自动化的操作能力。
当前，全球有超过2万个公司用户，以及4百万个最终用户，涵盖各行各业、大中小企业等正在应用着VMware公司的软件，包括99%的Fortune 100公司。通过部署VMware软件以应对复杂的商业挑战，如资源的利用率和可用性，用户已经明显体验到它所带来的巨大效益，包括降低了整体拥有成本（TCO），高投资回报和增强了对他们的用户的服务水准等。
虚拟架构的发展
第一代的虚拟化产品通过一个hypervisor或者是主机的架构提供了服务器的分区能力。第二代的虚拟化技术增加了虚拟化的管理、生产力的规划、物理服务器到虚拟机的迁移已经其他的工具用于整合生产服务器。VMware的第三代虚拟架构（VI3）代表了下一代的虚拟化技术，该虚拟架构重新定义了一个新的IT标杆，它将工业标准服务器和存储虚拟化成了一个整体，聚合成一个动态的可集中管理的资源池，可使任何应用或操作系统保持持续优化和高可用状态。它使得企业有能力去转化、管理和优化他们的IT系统架构。VMware的虚拟架构可以让用户的数据中心被整合成一个单一的包括处理器、存储和网络连接的资源池。
虚拟架构的优势
在一个虚拟架构中，用户可以把资源看成是专属于他们的，而管理员则可在企业范围内管理和优化整个资源。VMware的虚拟架构可以通过增加效率、灵活性和响应能力来降低企业的IT花费。管理一个虚拟架构可以让IT部门更快的连接和管理资源，以满足商业所需。
虚拟架构可以让IT部门达成以下目标：
l 35%-75% TCO 节省
通过将整合多个物理服务器到一个物理服务器降低40％软件硬件成本；
整合比：生产环境10-15 : 1 ，开发测试环境15-20 : 1；
每个服务器的平均利用率从5％-15%提高到60%-80%；
降低70-80%运营成本， 包括数据中心空间、机柜、网线，耗电量，冷气空调和人力成本。
l 提高运营效率
部署时间从小时级到分钟级， 服务器重建和应用加载时间从 20-40 hrs =>15-30 min， 每年节省10,000 人/小时（300台服务器）；
以前硬件维护需要之前的数天/周的变更管理准备和1 - 3小时维护窗口，现在可以进行零宕机硬件维护和升级。
l 提高服务水平
帮助您的企业建立业务和IT资源之间的关系，使IT和业务优先级对应；
将所有服务器作为大的资源统一进行管理，并按需自动进行动态资源调配；
无中断的按需扩容。
l 旧硬件和操作系统的投资保护
不再担心旧系统的兼容性，维护和升级等一系列问题。
1.2. VMware解决方案综述
1.2.1. VMware服务器整合解决方案

随着企业的成长，IT部门必须快速地提升运算能力－以不同操作环境的新服务器形式而存在。因此而产生的服务器数量激增则需要大量的资金和人力去运作，管理和升级。
IT部门需要：
· 提升系统维护的效率
· 快速部署新的系统来满足商业运行的需要
· 找到减少相关资产，人力和运作成本的方法

VMWARE服务器整合为这些挑战提供了解决方案。
虚拟构架提供前所未有的负载隔离，为所有系统运算和I/O设计的微型资源控制。虚拟构架完美地结合现有的管理软件并在共享存储（SAN）上改进投资回报率。通过把物理系统整合到有VMWARE虚拟构架的数据中心上去，企业体验到：
· 更少的硬件和维护费用
· 空闲系统资源的整合
· 提升系统的运作效率
· 性价比高，持续的产品环境
整合IT基础服务器
运行IT基础应用的服务器大多数是Intel构架的服务器
这一类的应用通常表现为文件和打印服务器，活动目录，网页服务器，防火墙，NAT/DHCP服务器等。
虽然大多数服务器系统资源的利用率在10％－15％，但是构架，安全和兼容性方面的问题导致必须指定不同的物理平台来运行它们。
管理，安装补丁和添加安全策略将花去大量的时间。另外，服务器的衍生组件将导致设备，动力和散热方面的成本上升。
因为低服务器的利用率，低CPU的合并和中等I/O的要求，IT基础服务器首选作为虚拟化和相关整合的候选者。
虚拟化使得企业能实现：
· 达到甚至超过每个CPU，4个负载的整合比率
· 更便宜的硬件和运作成本
· 在服务器管理方面的重大改进，包含添加，移动，变更，预制和重置
· 基础应用将变得更强壮和灾难抵御能力
整合重要应用服务器
根据5个不同的企业使用服务器软件来大幅降低成本的实例，VMWARE出具了一份研究报告。
使用服务器TCO模型来分类和计算成本，我们分析显示VMWARE服务器软件帮助这些企业实现：
· 减少28％－53％的硬件成本
· 减少72％－79％的运作成本
· 减少29％－64％的综合成本

客户目标：
· 整合空闲服务器和存储资源，为新项目重新部署这些资源
· 提升运作效率
· 改进服务器的管理灵活性
· 通过零当机维护改善服务等级
· 标准化环境和改进安全
· 灾难状态下，减少恢复时间
· 更少冗余的情况下，确保高可用性
· 更有效的适应动态商业的需求
· 高级备份策略
· 在技术支持和培训方面降低成本
刀片服务器上的VMWARE软件性能优化
新的诸如IBM刀片中心和HP ProLiant刀片P系列的刀片服务器长期致力于满足企业IT主管的整合需求。
刀片平台提供改良的服务器管理性能和使运作参数最优化，例如减少预制，复杂线缆，动力和散热等方面的开支，并节省机房空间。
带虚拟中心的VMWARE ESX服务器部署在刀片平台上能改进刀片的使用率和刀片效价比。除此之外，在预制新的软件服务和维护现有的服务时，VMWARE软件提供更大的灵活性和响应能力。部署在刀片服务器上的VMWARE虚拟中心通过管理虚拟和实体主机，让用户连续的整合负载，进而优化硬件使用率和降低成本。
虚拟构架把可用的硬件看成普通的资源池，因此，在资源规划分配阶段能确保灵活性。在某一负载达到峰值的情况下，任务能轻松地重新分配。预制一个新的负载无须部署一个新的刀片。除此之外，虚拟构架帮助我们降低购买新刀片底座的成本。
有了VMWARE您能：
· 灵活而恰当的控制您当前的运算能力
· 由于更高的系统利用率，节省超过35％的运作成本
· 使您的基础构架能实现按需动态预制，高可用性和灵活管理
1.2.2. VMware商业连续性解决方案

每年成百上千的全球数据中心遭遇重大的服务中断。这些商业运行将受到用户错误，病毒，硬件故障和自然灾害等问题的影响。当前商业连续性处于企业IT策略的最前沿，并且从管理层到CEO的所有人都非常重视它。
成功的商业连续性策略元素包含：
· 应用程序可用计划
· 包含监控和平台冗余的预防措施
· 数据保护
· 灾难恢复策略
· 有效的人员计划

使用虚拟构架，IT管理员能改进商业连续性的所有方面，例如：
· 由于主备服务器之间的硬件独立性，使得灾难恢复更快而花费不多
· 排除计划内的硬件当机，并明显的减少计划内的软件当机
· 管理所有虚拟机和监控宿主机的单点控制技术
· 为了实现捕捉和恢复，完全的把主机压缩到文件里去
· 简化和可重复的自动程序
基于虚拟机的集群冗余简化
为了实现高可用性，企业使用中间软件例如微软和Veritas的集群软件，把两台服务器绑定在一个热备环境。即使运行在服务器上的应用程序有集群感知能力，万一主服务器遭遇硬件或软件错误，这样的安排仍然会导致非应用程序当机。冗余能消除单点失败。
随着IT对企业运作而言变得更加重要，高水平的服务普遍成为企业的需求，越来越多的应用则被要求高度可用。然而，为了实现如上所述的高可用性集群，就像很多服务器运行应用一样，企业需要预备和管理两次。

有了虚拟化，IT管理员能在运行重要应用的实体机和同等配置的虚拟机上创建集群。在待机状态下，虚拟机并不消耗计算机资源，并且能以非常高的比例整合到一个或几个实体平台上去。结果，企业无须在硬件数量或管理和安装补丁上投入双倍的人力和物力，从而实现高可用性。冗余的方式将由2N变为N+1。
实体到虚拟的集群和实体到实体的集群一样都支持同样的集群软件。同时，节省的成本能为更多的负载实现高可用性并签署更多的高水平服务协议。
无须原硬件的数据恢复
大多数企业IT部门使用常用的备份软件，例如Tivoli Storage Manager, Legato Networker, 或者Veritas NetBackup来创建数据和应用程序备份。既然备份策略能抵御用户错误和某些情况下的软硬件故障，比较长的恢复时间和多恢复点是能被接受的。
然而，为了获得备份所带来的好处，企业必须确保数据确实能被恢复。
业余备份，专业恢复？
为了测试数据恢复，IT管理员需要为每个已备份的主机提供一台测试的失败转移服务器，安装操作系统，安装备份代理，尝试在测试失败转移服务器上调整Windows注册表和其他系统配置。如果系统调整成功，备份服务器和备份代理才能被用来测试数据恢复。
预制新的服务器和调整Windows注册表是一个漫长的手工过程并且有时并不可能。这样，在不同的失败转移服务器实现数据恢复是存在疑问的。
这些问题将被虚拟失败转移硬件给解决了。此外，操作系统安装，备份代理的安装和Windows注册表的调整只需做一次。此后，一个完整的已配置的VM模板将被存储在VM模板库内。Vmware软件能确保企业：
· 为灾难后的测试和恢复，消除硬件资源方面的障碍
· 避免系统和备份代理的安装，用虚拟机模板来缩短恢复周期
· 用标准的虚拟化硬件，使得灾难恢复更加可靠和可重复
失败转移服务器的整合和自动化
对于关联在存储域网（SAN）上重要应用的部署，企业灾难恢复策略通常包含一个灾难恢复的热站，这个站点有在主备之间的完全同步的数据复制。这种策略提供很少的恢复点对象（PRO）。然而，出于恢复时间对象（RTO）的考虑，恢复时间非常依赖于除了数据恢复之外的恢复实体服务器，操作系统，系统参数和应用程序的能力。
为了维持较少的恢复时间对象（RTO），硬件和系统的同一配置需要被维护在失败转移站点上。这样的配置无论在初始资本投入阶段还是在项目运作，升级，维护和支持阶段费用都是很昂贵的。
这种方案的两个明显缺点在于预制了太多的新服务器以及通常没有可能为数据恢复去调整Windows注册表和对不同的失败转移服务器的其他系统参数进行配置
· 部署在整个企业内的虚拟构架能确保企业：
· 避免在失败转移站点上停滞不前
· 在主备站点上，从服务器整合角度来减少投入成本
· 使恢复过程自动化，并实现存储管理软件的集成
· 改进恢复过程的可靠性
2. VMware服务器虚拟架构方案设计
2.1. 需求分析
XXXX公司正在计划存储备份虚拟系统服务器整合项目，以前共有XXXXXPC服务器用于生产与办公使用。如果按照传统的方式，如此数量的服务器，将会造成如下的众多问题：
1. 成本高
· 硬件成本较高。
· 运营和维护成本高，包括数据中心空间、机柜、网线，耗电量，冷气空调和人力成本等。

2. 可用性
· 可用性低， 因为每个服务器都是单机， 如果都配置为双机模式成本更高。
· 系统维护和升级或者扩容时候需要停机进行，造成应用中断。

3. 缺乏可管理性
· 数量太多难以管理，新服务器和应用的部署时间长，大大降低服务器重建和应用加载时间。
· 硬件维护需要数天/周的变更管理准备和数小时的维护窗口。

4. 兼容性差
· 系统和应用迁移到新的硬件需要和旧系统兼容的系统。

2.2. 方案介绍
根据用户的需求情况，对于开发测试环境，建议配置VMware 第三代虚拟架构套件-VI3企业版软件，每台物理服务器上都安装配置VMware 第三代虚拟架构套件-VI3企业版软件；这样生产及维护人员就可以自助地创建自己的测试配置和虚拟机，这些虚拟机运行在，从功能、性能和操作方式上，等同于传统的单台物理服务器，在每个虚拟服务器上，从而大大提高资源利用率，降低成本，增强了系统和应用的可用性，提高系统的灵活性和快速响应。
在具体实现中，为了实现数据的集中存储、集中备份以及充分利用VMware虚拟架构中虚拟机可动态在线从一台物理服务器迁移到另一台物理服务器上的特性等，建议配置一套光纤存储阵列产品，同时配置冗余的光纤交换机，组成标准的SAN集中存储架构，由VMware虚拟架构套件生产出来的虚拟机的封装文件都存放在SAN存储阵列上。通过共享的SAN存储架构， 可以最大化的发挥虚拟架构的优势，进行在线地迁移正在运行的虚拟机（VMware VMotion），进行动态的资源管理（VMware DRS）， 和集中的基于虚拟机快照技术的Lan Free的整合备份 （VMware VCB）等，而且为以后的容灾提供扩展性和打下基础。
另外，如果需要对VMware ESX的服务器进行监控的话，建议单独配置一套服务器安装Window系统，用于安装VI3套件中的Virtual Center软件，对VMware ESX的服务器及其虚拟机进行监控。
2.2.1. 服务器硬件配置建议
2.2.2. 软件配置
2.3. 方案拓扑
1．中心节点拓扑

2、容灾节点拓扑示意图

2.4. 方案构成部分详细说明
2.4.1. 虚拟架构{0><}100{>VMware ESX Server配置说明 <0}
ESX Server 3 是VMware虚拟架构套件VI3的基础组成部分，是动态、自我优化的 IT 基础结构的基础。<0} {0><}100{>VMware ESX Server是一个强健、经过生产验证的虚拟层，它直接安装在物理服务器的裸机上，将物理服务器上的处理器、内存、存储器和网络资源抽象到多个虚拟机中。<0} {0>通过跨大量虚拟机共享硬件资源提高了硬件利用率并大大降低了资金和运营成本。<0} {0>通过高级资源管理、高可用性和安全功能提高了服务级别 -- 对于资源密集型的应用程序也不例外。

单台物理服务器配置多个虚拟服务器的性能依据

根据统计，对于传统的服务器应用方式，通常服务器的平均利用率在5-15%之间，而采用虚拟架构整合后，服务器的平均利用率可达到60%-80%。我们完全可以通过在两台高配置的八路双核服务器上创建40个虚拟服务器的方式，来完成传统方式需要40多台的低配置的双路双核服务器才能完成的工作，用户在降低成本的方式，还大大减少了环境的复杂性，降低了对机房环境的需求，同时具有更灵活稳定的管理特性。
采用VMware虚拟架构相比于传统单台服务器部署单一应用方式的另外一个好处是，可以充分满足不同应用对系统资源的不同要求，如有的应用只需要一个3.0 GHz CPU，512MB的内存就可以很好的运行，而有的高访问率、高吞吐量的应用则需要2个甚至是4个双核的CPU，8GB的内存才能保证稳定的运行，在传统方式下，往往不可能针对每一种应用来采购服务器，而是用一种或几种标准配置的服务器来统一采购，这样，势必会造成某些应用资源富裕，而另一些应用面临资源紧张的情况，且应用之间不能互相调配资源。采用虚拟架构后，由于每个虚拟机所需使用的系统资源都是由虚拟架构软件统一调配，这种调配可以在虚拟机运行过程中在线的发挥作用，使得任何一个应用都可以有充分保证的资源来稳定运行，同时，该应用在此时用不到的资源又可以被其他更需要资源的应用临时借用过去，最大限度的提高了整体系统的资源利用率。
每一台虚拟服务器都可以利用VMware 虚拟对称式多重处理 (SMP)技术，通过使单个虚拟机能够同时使用多个物理处理器，增强了虚拟机性能。<0}{0><}0{>作为一项独特的 VMware 功能，Virtual SMP 支持虚拟化需要多处理器和密集资源的企业应用程序（如数据库、企业资源计划和客户关系管理）。

2.4.2. SAN集中存储实现虚拟服务器的文件共享
方案中，我们建议采用SAN集中存储方式，这样可以将每个虚拟机的文件系统创建在共享的SAN集中存储阵列上，VMware VMFS 虚拟机文件系统，是一种高性能的群集文件系统，允许多个ESX Server 安装同时访问同一虚拟机存储。<0} {0>支持通过 VMware VirtualCenter、VMware VMotion™ 技术、VMware DRS 和 VMware HA 提供的基于虚拟化的分布式基础结构服务<0}。由于VMware的虚拟架构系统中的虚拟机实际上是被封装成了一个档案文件和若干相关环境配置文件，通过将这些文件放在SAN存储阵列上的VMFS文件系统中，可以让不同服务器上的虚拟机都可以访问到该文件，从而消除了单点故障。
存储系统推荐使用IBM或HP的光纤通道交换机接存储服务器的架构,存储空间需要增加扩展柜来扩展容量（每个盘柜６个盘位＊３００ＧＢ＝４．８ＴＢ，所以要增配３个扩展柜总计１４．４ＴＢ即可）；,光纤通道4条,每条要求至少2G带宽(推荐存储硬件支持 4 Gbps 吞吐量).
建议品牌:IBM;HP存储解决方案

2.4.3. 虚拟架构环境的集中管理、自动化及优化运行
为了对服务器虚拟架构进行有效的管理和监控，方案中建议配置一台独立的Windows 2003服务器来做为VI3套件中的VirtualCenter服务器，VirtualCenter服务器为 IT 环境提供了集中化管理、操作自动化、资源优化和高可用性。基于虚拟化的分布式服务为数据中心提供了前所未有的响应能力、可维护性、效率和可靠性级别。
<0}
以下 VirtualCenter附属产品提供了资源优化和高可用性特征。<0}
· 使用VMware DRS将可用资源与预定义的业务优先事务协调起来，同时使用 VMware分布式资源调度程序优化劳动力密集型和资源密集型操作。

· 使用 VMotion™ 迁移运行中的虚拟机和执行无中断的 IT 环境维护。

· 使用 VMware HA 实现经济高效、独立于硬件和操作系统的应用程序可用性。

{0><}0{>VirtualCenter 提供了管理任意规模的虚拟 IT 环境所需的最高级别的简便性、效率、安全性和可靠性。

异地备份高可用性架构
基于VMware特有的HA高可用性功能,借助存储设备的异地同步功能,VMware可以帮助用户以较低的成本构建完善的异地虚拟化容灾解决方案。
2.4.4. 容灾设计原理
数据中心的容灾解决方案是新的增值业务手段，而VMWARE容灾系统涉及的两个关键参数是RPO和RTO：
• RTO，Recover Time Object，恢复时间指标，是指当灾难发生后，生产系统需要多长时间能够恢复生产，它是衡量企业在灾难发生后多长时间能重新开始运转的指标。
• RPO，Recover Point Object，恢复点指标，是指灾难发生后，容灾系统能把数据恢复到灾难发生前的哪一个时间点的数据，它是衡量企业在灾难发生后会丢失多少生产数据的指标。
据国际标准SHARE 78的定义，灾难恢复解决方案可根据以上的主要问题所达到的程度而分为七级，即从低到高有七种不同层次的灾难恢复解决方案，具体可根据企业数据的重要性以及需要恢复的速度和程度 ，来设计选择并实现灾难恢复计划。
针对重点大客户如ICP群体，因其系统庞大，应用实时性要求高，容灾级别要求高，因此具体的按需定制容灾解决方案是客户的首选。
针对众多的中小型SMB客户群体，满足其功能要求是重点，重点是通过本地集中存储备份，虚拟计算技术把用户的本地单体设备的故障机率减少，实现高可用性，然后通过远程异地异步容灾为客户提供安全保险。
一个完善的容灾系统主要包括三个层次：数据容灾，应用容灾和网络容灾；两个级别：本地高可用性（HA或者备份），异地容灾。
• 数据容灾就是指建立一个异地的数据系统，该系统是本地关键应用数据的一个同步或异步复制。
• 应用容灾是在数据容灾的基础上，在异地建立一套完整的与本地生产系统相当的备份应用系统（可以是互为备份），在灾难情况下，远程系统迅速接管业务运行。
• 网络容灾是指在灾难发生后，当应用系统完成正确的迁移后，将访问应用系统的网络流量正确的导向远程的容灾系统。
本地高可用性可通过高可靠性的集中存储，高可靠性的虚拟计算体系为客户提供本地高可用性。
应用级别的容灾可通过VMWARE体系实现，具有如下特点：
对物理主机及虚拟机的完整保护
• 与VMware ESX Server完全集成
• 7×24小时备份及可用性
集成VMware ESX Server提供持续可用性
• 通过最新的完整备份，从虚拟机恢复系统及服务
• 利用VMware Converter为不同规格的服务器提供快速恢复
• 三个简单步骤，10分钟完成物理主机到虚拟机（P2V）转换，可实现在线P2V转换，立即启动备份服务器
直接升级到远程容灾机制
• 直接将完整VMware系统及数据复制到灾备中心 ,有效利用硬件资源
• 利用VMware SRM快速实现站点间的切换
利用存储的Snapmirror技术最大化网络效率，实现存储级别的硬件级数据传输
2.4.5. 容灾节点的存储规划建议（此处需要根据具体情况修改）
采用备份的方式（存储的考虑）：
生产环境组成部分描述：
l 生产环境四台高配物理服务器安装VMware企业版，做成一个虚拟群，共虚拟约XX个虚拟机。
l 每台物理服务器本地硬盘安装VMware的ESX Server，ESX Server上创建的虚拟机VM则放在共享的iSCSI存储上。
l 一台低配服务器作为安装第三方备份软件的备份服务器和VMware整个备份VCB的Proxy。VCB实现的功能是不需要在每个虚拟机上安装备份代理，而是将整个虚拟机作为一个文件供第三方备份软件来备份。
l 一台台式机或者笔记本作为VMware的集中控制窗口，即Virtual Center。Virtual Center用来控制和管理整个虚拟环境，包括生产环境和灾备中心环境。因此Virtual Center必须能够通过网络访问到生产环境和灾备中心环境上的所有共享存储和ESX Server。
l 一台备份带库用来备份生产环境上的虚拟机。具体的备份策略可以根据实际情况确定。比方说每天对整个虚拟机做一个全备份，共保留30个全备份。备份软件推荐使用XXXX是经VMware认证的。
灾备中心环境组成部分描述：
l 两台高配物理服务器安装VMware企业版，做成一个虚拟群，共虚拟约XX个虚拟机。
l 每台物理服务器本地硬盘安装VMware的ESX Server，ESX Server上创建的虚拟机VM则放在共享的iSCSI存储上。
容灾过程描述：
在生产环境，装在ESX server上的每个虚拟机运行各自的操作系统、应用程序以及数据库。对于虚拟机的Virtual Center来看，每个虚拟机即是一个打包的文件，如下图所示。这个文件会随着每天的运行而逐渐变大。

VMware的VCB可以与第三方备份软件XXXX实现虚拟机的整合备份。即VCB将打包的虚拟机文件先做一个快照(SnapShot)，然后经备份服务器备份到带库中。在做完虚拟机的备份后，可以马上恢复到灾备中心的共享存储上。当发生灾难时，Virtual Center可以控制灾备中心的ESX server启动相应的虚拟机，从而实现灾难的恢复。
由于所有备份工作及相应的负载由VCB Proxy主机来承担，整合备份不需要占用生产机ESX Server的资源，，因此备份和恢复工作均可以在白天工作，不会影响到业务。

方案优点：
费用低：由于两套存储使用低端iSCSI存储，存储的采购费用低廉，且由于每台ESX Server服务器只需要用内置的1000M自适应集成网卡，因此也节省了组建SAN网的费用。
灾难恢复过程简单：当灾难发生时，只需要通过Virtual Center将灾备中心的共享iSCSI存储里的虚拟机供其ESX Server启动即可。
方案缺点：
带宽资源紧张：由于生产中心与灾难中心的连接是通过XMbit的LAN专线实现，而每天对生产环境中虚拟机文件的备份和恢复都需要用到这条LAN专线，因此这条LAN的速率成为备份恢复过程的瓶颈。
RPO较差，即如果发生灾难时，丢失的数据量较多。
采用数据同步的方案（存储的考虑）：
本方案我们选择中高端存储DELL|EMC CX3-10C。它带有四个iSCSI端口，所有ESX Server均可以通过集成网卡与其连接，不需要部署SAN网络，因此节省了SAN网昂贵的费用。同时CX3-10C作为中高端存储，其选配的软件Mirrow View可以实现存储级的数据同步和异步复制。同步与异步复制的描述如下图所示：

他们的最大区别是如果采用同步复制，虚拟机写一个IO给主存储后，主存储立即通过Mirror view的同步功能将这个IO写到灾备存储，灾备存储写完后再发确认信息给主存储，主存储收到确认信息后告知虚拟机，这样一个IO才完成。因此使用同步复制的方式，两个存储的数据始终保持一致。而使用异步复制时，虚拟机写一个IO给主存储后，主存储写完后立即发确认信息给虚拟机，而与灾备中心之间的数据在后续由Mirror view完成。因此两个存储数据是无法做到时刻保持一致的。
同步方式虽然RPO为零，即两个存储数据始终保持一致，然而由于完成一个IO的操作需要很多个动作，因此对两个存储间的数据链路稳定性及带宽提出了很高的要求，否则会影响到整个系统的性能。而异步复制虽然无法保证数据的时刻同步，但是它对两个存储间的数据链路并没有很高的要求，比较适合当前的环境。也是本方案推荐的方法。
不管使用同步复制还是异步复制，仍然需要对存储或者说虚拟机进行备份。
系统拓扑图如下所示，与方案一的区别仅仅是将存储更换成CX3-10C。但是容灾的过程却完全不同。方案一的容灾过程由备份软件的备份和恢复来实现，占用很高的带宽。而本方案则是通过存储级本身的Mirror View软件来实现，通过2M LAN专线的仅仅是当时的IO，因此占用很低的带宽资源。
2.4.6. SRM容灾管理
VMware Site Recovery Manager 提供开创性的解决方案，可自动执行并简化灾难恢复计划的管理和执行工作，帮助您摆脱传统灾难恢复中的诸多不便。由于 VMware Site Recovery Manager 省去了复杂的手动恢复步骤，能够对恢复计划执行无中断测试，并且可以自动执行恢复过程，因此能够在整个数据中心高效地进行灾难恢复。VMware Site Recovery Manager 还有助于进行数据中心的计划内故障切换，例如数据中心迁移。
VMware Site Recovery Manager 与 VMware Infrastructure、VMware VirtualCenter 及其他主要存储供应商提供的存储备份软件紧密集成，让灾难恢复变得快捷、可靠、经济，而且便于管理。这样，灾难恢复便不存在任何风险和后顾之忧，还可将所有重要的系统和应用程序纳入保护之列。

主要优势和功能
管理灾难恢复计划： 通过 VMware VirtualCenter 管理 VMware 虚拟环境的过程中即可创建、更新及记录恢复计划。
对故障切换和恢复执行无中断测试: 使用 VMware Site Recovery Manager 可以对恢复过程执行自动化测试。利用针对实际故障切换创建的恢复计划执行测试，而不会对环境造成任何中断。
自动执行故障切换和恢复： 通过自动执行恢复过程，省去传统灾难恢复中许多常见的速度慢又不可靠的手动处理过程，从而确保恢复过程始终能正确执行。
SRM可以使灾难恢复变得快捷、可靠又便于管理，让企业达到其恢复目标。SRM可以让用户集中管理恢复计划，还可以自动执行恢复过程。它将传统灾难恢复中使用的复杂的纸质操作手册，转换成虚拟基础架构管理软件中的集成元素，并显著改善恢复计划的测试效果。
SRM是为VI3提供的一款领先的灾难恢复管理和自动化解决方案。SRM通过自动执行恢复过程来加快恢复的速度，并将灾难恢复作为VMware虚拟基础架构管理的集成要素，从而简化灾难恢复计划的管理工作。该解决方案省去复杂的手动恢复步骤，支持无中断的恢复计划测试，确保恢复过程的安全可靠。
SRM紧密集成VMware VI3、VMware VirtualCenter及其他领先存储供应商提供的存储复制软件，使故障切换和恢复变得快捷、可靠和经济，而且便于管理。因此，企业不仅无需担心灾难恢复的风险，还可将所有重要的系统和应用程序纳入保护范围。

1.SRM应用场景
SRM可以帮助企业应对传统灾难恢复方法的各种挑战，满足恢复时间目标（RTO）和恢复点目标（RPO）以及法规遵从的要求。利用SRM，企业可以管理从生产数据中心到灾难恢复站点的故障切换，同时还可以管理两个互为恢复站点且具有活动工作负载的站点之间的故障切换。SRM还可以自动执行及简化故障切换至新数据中心的过程。企业利用SRM可以实现以下诸多功能。
管理灾难恢复计划　SRM支持企业将创建、更新和记录恢复计划作为VMware虚拟环境管理的集成部分。传统的灾难恢复解决方案往往需要将故障切换的所有步骤和所需资源记录到操作手册中，而这很难保证准确无误和及时更新。采用SRM，可直接在VMware VirtualCenter中管理故障切换过程。
对故障切换和恢复执行无中断测试　使用SRM，企业可以执行恢复计划的自动测试，而不会对环境造成任何中断。SRM可以利用实际故障切换的恢复计划，轻松创建一个隔离的测试环境。
自动执行故障切换和恢复　SRM可以自动执行恢复计划，排除传统灾难恢复中常见的缓慢且不可靠的手动处理。同时，SRM可以确保按照预期执行恢复计划。
2.SRM工作原理
SRM可以为用户提供创建、管理和执行灾难恢复计划的主要环节。该解决方案已经集成到VMware VirtualCenter管理界面中，可以统一管理虚拟基础架构及该架构的灾难恢复计划。SRM可以简化并自动执行设置、测试和执行恢复计划的主要环节。
设置恢复基础架构 SRM可指导用户完成远程站点的连接，并连接使用的存储复制软件，还可让用户轻松地将生产资源映射到恢复站点上。
创建恢复计划 SRM具有直观的界面，可以协助用户创建适用于不同故障切换情况和基础架构的恢复计划。用户可以指定一些虚拟机暂停或关闭，从而释放可用资源以供恢复使用，还可以指定虚拟机启动的顺序、设置用户定义的脚本自动执行。
测试恢复计划 SRM可以利用存储阵列的快照功能，在恢复站点上自动创建无中断的、隔离的测试环境，然后将虚拟机连接到用户的隔离测试网络中。它将自动执行在实际故障切换中使用的恢复计划，并在测试结束后清除测试环境。测试结果会被保存，以便随时查看和导出。
自动执行故障切换 管理员从VMware VirtualCenter 启动恢复计划后，SRM会自动执行恢复计划中的所有步骤，保证恢复完全按照预期执行。管理员通过VirtualCenter可以看到恢复计划的执行情况，并可以随时暂停或停止执行。随着环境的变化，用户也可以通过VirtualCenter随时更新和修改恢复计划。
3.SRM的主要功能
灾难恢复管理 利用存储供应商认证的集成功能,查找并显示受存储备份保护的虚拟机;直接在 VirtualCenter中创建及管理恢复计划;利用定制脚本扩展恢复计划;监视远程站点的可用性，并提示用户可能会发生的站点故障;存储、查看和导出测试结果，并在 VirtualCenter
