北一线道路及综合管廊工程
施工临时用电10KV线路及箱变安装
专
项
方
案
编制单位：中国建筑股份有限公司
编 制 人：
审 核 人：
审 批 人：
编制时间：2017年10月

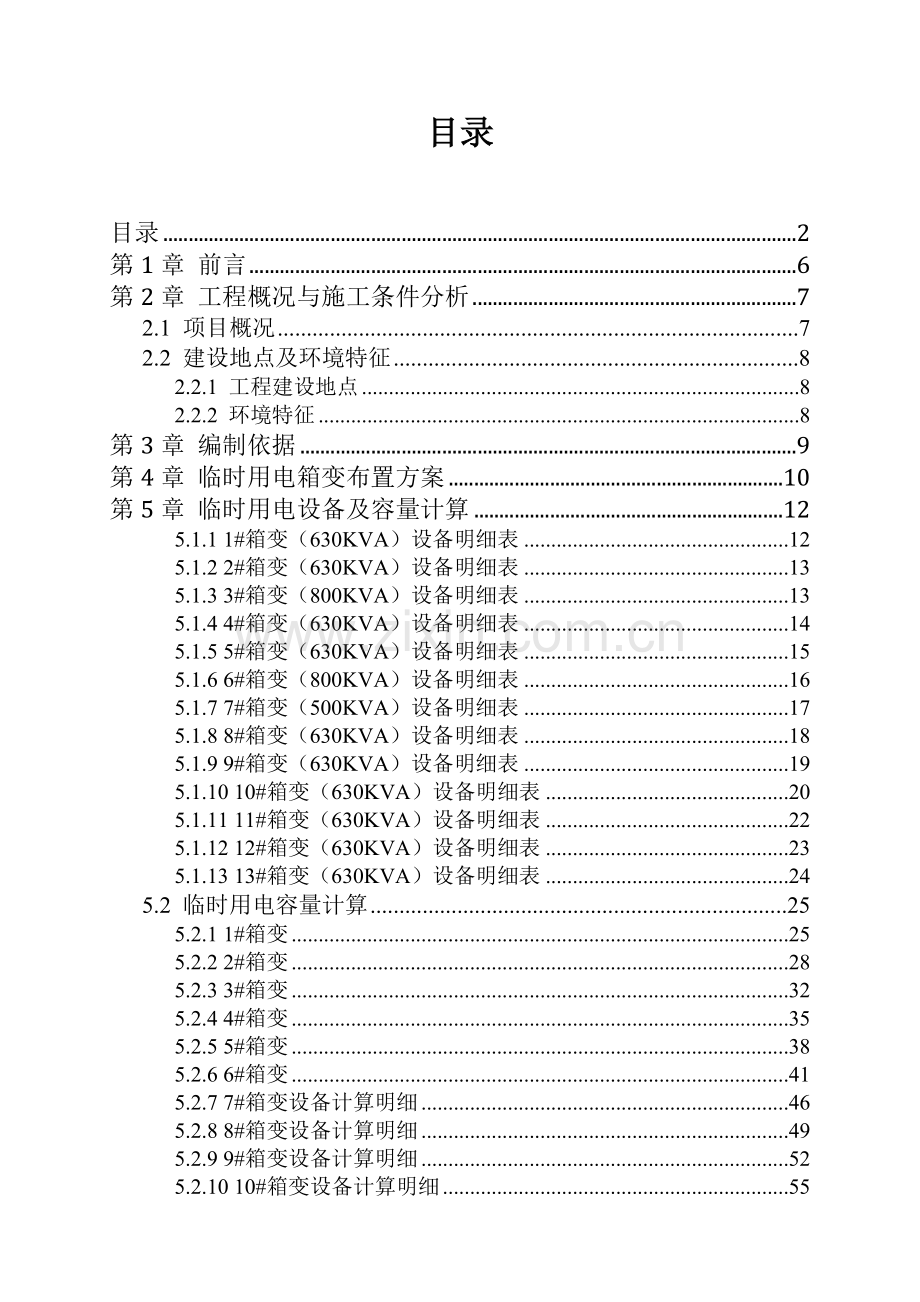

目录
目录 2
第1章 前言 6
第2章 工程概况与施工条件分析 7
2.1 项目概况 7
2.2 建设地点及环境特征 8
2.2.1 工程建设地点 8
2.2.2 环境特征 8
第3章 编制依据 9
第4章 临时用电箱变布置方案 10
第5章 临时用电设备及容量计算 12
5.1.1 1#箱变（630KVA）设备明细表 12
5.1.2 2#箱变（630KVA）设备明细表 13
5.1.3 3#箱变（800KVA）设备明细表 13
5.1.4 4#箱变（630KVA）设备明细表 14
5.1.5 5#箱变（630KVA）设备明细表 15
5.1.6 6#箱变（800KVA）设备明细表 16
5.1.7 7#箱变（500KVA）设备明细表 17
5.1.8 8#箱变（630KVA）设备明细表 18
5.1.9 9#箱变（630KVA）设备明细表 19
5.1.10 10#箱变（630KVA）设备明细表 20
5.1.11 11#箱变（630KVA）设备明细表 22
5.1.12 12#箱变（630KVA）设备明细表 23
5.1.13 13#箱变（630KVA）设备明细表 24
5.2 临时用电容量计算 25
5.2.1 1#箱变 25
5.2.2 2#箱变 28
5.2.3 3#箱变 32
5.2.4 4#箱变 35
5.2.5 5#箱变 38
5.2.6 6#箱变 41
5.2.7 7#箱变设备计算明细 46
5.2.8 8#箱变设备计算明细 49
5.2.9 9#箱变设备计算明细 52
5.2.10 10#箱变设备计算明细 55
5.2.11 11#箱变设备计算明细 58
5.2.12 12#箱变设备计算明细 61
5.2.13 13#箱变设备计算明细 65
第6章 施工总进度计划 66
6.1 施工总进度计划 66
6.2 总进度计划表 68
第7章 施工劳动力、机具、材料计划 69
7.1 劳动力计划 69
7.2 特种作业人员表 70
7.3 拟投入本工程的主要施工设备表 79
7.4 拟配备本工程的试验和检测仪器设备表 80
第8章 主要施工方案 81
8.1 施工总体安排和分包计划 81
8.1.1 施工总体安排 81
8.1.2 分包计划说明 81
8.2 架空线路施工部分 81
8.2.1 工程安全管理目标 81
8.2.2 安全管理机构及主要职责 81
8.2.3 工程安全管理措施 82
8.2.4 施工技术措施 82
8.2.5 施工安全措施 85
8.3 电气设备安装施工部分 90
8.3.1 基础型钢敷设 90
8.3.2 接地网敷设 91
8.3.3 电气设备搬运、安装 91
8.3.4 高低压电缆敷设方法及工艺 93
8.3.5 电缆头及制作安装技术要求 95
8.3.6 变压器施工方案和工艺 97
8.3.7 高低压配电柜施工方案和工艺 104
8.3.8 室外箱式变电站施工方案和工艺 109
8.3.9 电气设备调试方案及工艺 112
第9章 施工组织机构及职责 123
第10章 施工保护措施 125
10.1 冬雨季施工措施 125
10.2 防雷措施 125
10.3 减少噪音、降低环境污染的措施 126
第11章 质量保证措施 127
第12章 安全施工保证措施 130
12.1 安全目标与风险预测 130
12.1.1 安全目标分解 130
12.2 风险管理责任 130
12.3 安全目标保证措施 131
12.3.1 组织保证 131
12.3.2 主要制度保证 131
12.4 项目部及施工队主要安全管理资料 132
第13章 文明施工保证及环保措施 133
13.1 安全文明施工策划 133
13.2 文明施工与环境保护 134
13.3 安全施工措施使用计划 134
13.4 文明施工措施使用计划 135
13.5 环境保护措施 135
第14章 施工预算书（另册） 138
第1章 前言
本工程为北一线道路及综合管廊工程施工临时用电电通（10kV线路及箱变安装）专业工程规划设计及施工专项方案，根据设计及施工组织设计，结合项目现场实际情况，需设置13台箱变及配套线路，其具体情况如下：
玉成乡街邻村2*630KVA箱变及线路施工；玉成乡赵家山村2*800KVA+1*630KVA箱变及线路施工；玉成乡秀才沟2*630KVA箱变及线路施工；草池镇崔家村1*500KVA箱变及线路施工；官堰村1*630KVA箱变及线路施工；芦永村1*630kVA箱变及线路施工；盘山村1*630kVA箱变及线路施工；杨泉村1*630kVA箱变及线路施工；长河村1*630kVA箱变及线路施工。总容量为8400KVA。其中500KVA箱变2台、630KVA箱变9台、800KVA箱变2台，总负荷10892.5KVA，考虑需要系数后选择总容量为8400KVA。
汇总如下表：
序号
型号
数量
单位
1
800KVA
2
台
2
630KVA
10
台
3
500KVA
1
台
合计
8400KVA
13
台
箱变位置尽量布置在道路右侧，详临电总平面图。
线路走向布署如下：
1、玉成乡街邻村新建10KV架空线约2.5公里，全线采用Φ190×15m混凝土电杆，全线按供电用电方案及设计院施工图纸设置线路保护及接地保护等，线路全程有交叉跨越情况（以现场勘测资料为准）；
2、玉成乡赵家山村新建10KV架空线约2.9公里，全线采用Φ190×15m混凝土电杆，全线按供电用电方案及设计院施工图纸设置线路保护及接地保护等，线路全程有交叉跨越情况（以现场勘测资料为准）；
3、玉成乡秀才沟新建10KV架空线约4.5公里，全线采用Φ190×15m混凝土电杆，全线按供电用电方案及设计院施工图纸设置线路保护及接地保护等，线路全程有交叉跨越情况（以现场勘测资料为准）；
4、崔家村新建架空线路约1.4公里，全线采用Φ190×15m混凝土电杆，全线按供电用电方案及设计院施工图纸设置线路保护及接地保护等，线路全程有交叉跨越情况（以现场勘测资料为准）；
5、官堰村新建架空线路约0.5公里，全线采用Φ190×15m混凝土电杆，全线按供电用电方案及设计院施工图纸设置线路保护及接地保护等，线路全程有交叉跨越情况（以现场勘测资料为准）；
6、芦永村新建架空线路约0.1公里，全线采用Φ190×15m混凝土电杆，全线按供电用电方案及设计院施工图纸设置线路保护及接地保护等，线路全程有交叉跨越情况（以现场勘测资料为准）；
7、盘山村新建架空线路约1.5公里，全线采用Φ190×15m混凝土电杆，全线按供电用电方案及设计院施工图纸设置线路保护及接地保护等，线路全程有交叉跨越情况（以现场勘测资料为准）；
8、杨泉村新建架空线路约0.9公里，全线采用Φ190×15m混凝土电杆，全线按供电用电方案及设计院施工图纸设置线路保护及接地保护等，线路全程有交叉跨越情况（以现场勘测资料为准）；
9、长河村新建架空线路约0.8公里，全线采用Φ190×15m混凝土电杆，全线按供电用电方案及设计院施工图纸设置线路保护及接地保护等，线路全程有交叉跨越情况（以现场勘测资料为准）。
最终各线路长度、电杆数目、线路及接地保护、交叉跨越等情况以甲方确认各配电箱容量后，以电力公司及设计院出具经审核批准的施工图为准。
第2章 工程概况与施工条件分析
2.1 项目概况
北一线道路及综合管廊项目起于西一线，自西向东，止于空港新城规划道路，道路全长约19km，道路全宽45m，为双向6车道，沥青混凝土路面，设计标准为城市主干路，设计时速 60km/h，建设内容包括道路工程、桥涵工程、综合管廊工程、排水工程、给水工程、燃气工程、电力通道工程、通信工程、交安工程、绿化工程等。
为保障北一线道路及综合管廊工程施工现场临时用电安全，必须加强临时用电的技术管理工作。按照《建筑施工安全检查标准》JGJ59-2011，《施工现场临时用电安全技术规范》JGJ46-2005要求，在开工之前，必须制订临时用电工作计划和编制符合本工程特点的临时用电施工组织、安全技术措施、防火措施。在开工前项目部组织技术部门有关人员对现场进行勘察，了解当地供电网的供电能力和供电形式，根据实际情况和业主提供的有关资料制订了用电工作计划和本方案的编制。
2.2 建设地点及环境特征
2.2.1 工程建设地点
工程建设地点：四川省简阳市三岔镇、草池镇、石板凳镇（前言上述的九个地方）。
2.2.2 环境特征
2.2.2.1 地形地貌与地质特点
该项目位于 （镇或村社），属于丘陵地带，起伏平缓，相对高差多在15米上下。地表层为粘土、亚粘土，局部地方表层土覆盖较少，下层多为风化岩。 综合考虑本工程的基础坑洞比为：普通土100%。
地形划分：丘陵100%。由于线路处于山区，公路及农用机耕道纵横交错，交通运输需借助现有的省道、乡道及进场通道，汽车可到达线路附近，综合考虑工地运输，汽车平均运距15公里，平均人力运距约1公里。人力手推车二次搬运距离约为1.2km。
2.2.2.2 施工条件与社会环境分析
项目内容
条 件 分 析
水
施工点附近有水源，需和当地居民沟通后使用水源，将用抽水设备及管道保障施工用水（水质应经过施工监理的认可）；如果施工地点附近没有水源，我们将采用自备的运水车和贮水设备来解决，依靠汽车运输；消防用水将采用驻地或现场设置专用消防贮水设备来予以保障。
电
材料站和施工人员驻地用电可取自当地电源，同时为防止出现电源停电或其他原因引起的突然停电情况影响，我们将配备专用发电机来保障用电；施工现场用电采用配置专用发电机解决。
交通运输
借助现有的省道、乡道及进场通道。
现场临时设施
中心材料站是保证物资、设备等供应的中心环节，因此我们将在施工段设置两个材料中转站，中转站的选址原则为交通便利、中转材料方便、具备临时驻点的条件。
建场清理
由于目前信息化的畅通，当地老百姓经济意识也相对加强，因此我们对此项工作高度重视，切实做到换位思考，真正为老百姓作想，严格按照法律、法规和当地政策办事，依靠当地政府及相关职能部门的指导，全力保障工程顺利进行，不遗留任何问题。
地理环境
本工程地处丘陵地带。我公司在工地运输上，将结合经验提前准备，作好人员、设备的选用工作。
工程管理
对工程的质量、安全环境保护等都提出了具体的要求，保障本工程顺利完成，我公司将对本工程实行“项目制管理”，管理模式符合国家电网要求，实行现有的已经成型的一系列安全、质量、成本控制承包责任制。
施工能力
项目部将甄选具有多年来从事高电压等级输电线路的建设和配电安装建设的施工队伍，施工经验丰富。要求施工队伍的机械设备、人力资源完全满足本工程的需要。公司将选派经验丰富的管理、施工人员和最精良的设备来满足施工要求，保证优质、高效完成本工程。
第3章 编制依据
1、现场查勘资料。
2、专业设计文件及施工图。
3、国家电网公司电力安全工作规程。
4、四川省电力公司颁布的有关文件及规定。
5、《电气装置安装工程35kV及以下架空电力线路施工及验收规范》。
6、属地供电局下达的供电使用方案以及现场实施条件。
7、《电气装置安装工程接地装置施工及验收规范》。
8、《高压绝缘子瓷件技术条件》。
9、《国家电网公司基建安全管理规定》（国家电网基建[2010]1020号）。
10、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》。
11、《电气装置安装工程电气设备交接试验标准》。
12、《民用建筑电气设计规范》(JGJ/T 16-2008)。
第4章 临时用电箱变布置方案
本项目为EPC工程，为成都天府空港新城起步区基础设施主通道之一，项目工程专业多，工程量大，工期紧（合同工期426天），任务重，施工组织采用平行流水作业，每个区段路基软基桩基处理、土石方、综合管廊、涵洞结构物、桥梁工程平行施工。其中综合管廊工程按照8个月工期计算，每2.0Km需组织5个作业面同时作业，因项目钢筋量大，东段采取分段集中设置钢筋加工场，每个箱变位置设置一个钢筋加工场。为保证综合管廊施工纵向便道畅通，混凝土浇筑采用地泵为主，汽车泵为辅配备。主要施工用电设备如下表。
序号
分部分项工程
主要施工内容
主要用电设备
1
土石方开挖施工
根据初勘资料显示挖方区石方需爆破
空压机
2
地基处理施工
根据初勘资料显示填方段地基需处理
碎石桩机、CFG桩机、高压旋喷桩机
3
管廊绕桥处施工
需进行抗浮锚杆施工
空压机
4
基坑、边坡支护
基坑支护旋挖桩，边坡、基坑侧壁喷锚支护
旋挖桩机、空压机
5
桥梁、下穿隧道施工
全线共8座桥梁、下穿隧道1处
旋挖桩机、空压机、钢筋、模板加工及安装设备、砼浇筑设备
6
管廊、箱涵施工
管廊为关键工序、跨灌溉渠设箱涵多处
钢筋、模板加工及安装设备、砼浇筑设备、防水施工设备
7
安装施工
管廊设备安装（后期装饰阶段路灯、交安、绿化景观、铺贴施工用电与前期施工不重叠，本次统计不包括此部分用电）
切割机、电焊机、管道加工设备等
8
钢筋集中加工场
集中加工场
数控设备、套丝加工设备
9
办公及管理人员生活区
办公、食堂、宿舍、安保、保洁、照明、冲洗设备
10
现场降水
全线现场降水
水泵
11
现场文明施工及照明
各施工部位夜间施工照明及环保施工用电
照明、冲洗设备
12
甲方办公区
甲方办公区一处，统一考虑配电
办公、食堂、宿舍、安保、保洁、照明、冲洗设备
根据北一线工程项目、工程量、特点，结合前期现场的实际踏勘，进行临时用电设计，按照沿线2KM设置一座变压器，设置在桥梁、隧道、梁场、钢筋加工场附近。
临时用电接驳点设置详见下表。
用电负荷统计及位置
序号
桩号
位置
负荷
备注
1
K1+200
街邻村
630KVA
施工现场
2
K2+300
街邻村
630KVA
施工现场
3
K3+600
赵家山村
800KVA
施工现场
4
K5+600
秀才沟村
630KVA
施工现场
5
K7+400
崔家村
630KVA
施工现场
6
西段项目部
赵家山村
800KVA
施工现场、项目部、钢筋加工房
7
K9+200
草池镇崔家村
500KVA
施工现场
8
K10+800
官堰村
630KVA
施工现场
9
K12+000
芦永村
630KVA
施工现场
10
K13+500
盘山村
630KVA
施工现场
11
K15+460
杨泉村
630KVA
施工现场
12
K17+460
长河村
630KVA
施工现场
13
赵家山村
630KVA
甲方办公区
合计
8400KVA
备注：另外为保证在停电的情况下不影响项目的正常施工，在每台箱变的位置均设置一台300KW的 柴油发电机。箱变平面布置详见附件。
第5章 临时用电设备及容量计算
5.1.1 1#箱变（630KVA）设备明细表
1#箱变
布置位置
K1+200
管控范围
K0+000~K1+500
设备明细
管廊及路基
1/2#桥
小计
序号
机械名称
规格型号
额定功率
数量（台）
数量（台）
总功率（KW）
1
钢筋调直机
5
1
2
15
2
钢筋切断机
GQ-40
5
1
2
15
3
交流电焊机
BX1-500
35
1
1
70
4
直流对焊机
90
1
90
5
木工圆盘锯
MJ104
3
2
6
6
木工手持工具
1
10
20
30
7
插入式振动棒
ZB11/ZX50
2
2
4
12
8
砼平板振动器
2
2
2
8
9
照明镝灯
3.5
2
4
21
10
照明錪钨灯
1.5
2
4
9
11
抽水泵
2
4
8
12
抽水泵（降水）
3
3
9
13
泥浆泵
30
2
60
14
振动沉管碎石桩机
170
2
340
15
混凝土地泵
90
1
90
16
爆破钻孔空压机
160
1
160
合计
943
计算功率
593.12 KVA
变配电型号
630 KVA
说明：该箱变供K0+000~K1+500段内管廊及路基与1#、2#桥工程施工用电，由于本工程工期紧，采用2台碎石桩机进行地基处理。
根据规范《民用建筑电气设计规范》(JGJ/T 16-2008)和设计要求，采用“需要系数法”的估算法。设备计算负荷规则详见P24，计算过程明细详见P24。
5.1.2 2#箱变（630KVA）设备明细表
2#箱变
布置位置
K2+400
管控范围
K1+500~K3+000
设备明细
3#桥
管廊及路基
小计
序号
机械名称
规格型号
额定功率
数量（台）
数量（台）
总功率（KW）
1
钢筋调直机
5
1
1
10
2
钢筋切断机
GQ-40
5
1
1
10
3
交流电焊机
BX1-500
35
1
1
70
4
直流对焊机
90
1
90
5
木工圆盘锯
MJ104
3
1
3
12
6
木工手持工具
1
10
12
22
7
插入式振动棒
ZB11/ZX50
2
2
8
20
8
砼平板振动器
2
1
3
8
9
照明镝灯
3.5
2
6
28
10
照明錪钨灯
1.5
2
10
18
11
抽水泵
2
2
2
8
12
抽水泵（降水）
3
10
30
13
泥浆泵
30
1
30
14
振动沉管碎石桩机
170
2
340
15
混凝土地泵
90
1
90
16
爆破钻孔空压机
160
1
160
合计
0
0
946
计算功率
601.46 KVA
变配电型号
630 KVA
说明：该箱变供K1+500~K3+000段内管廊及路基与2#桥工程施工用电，由于本工程工期紧，采用2台碎石桩机进行地基处理。
根据规范《民用建筑电气设计规范》(JGJ/T 16-2008)和设计要求，采用“需要系数法”的估算法。设备计算负荷规则详见P24，计算过程明细详见P27。
5.1.3 3#箱变（800KVA）设备明细表
3#箱变
布置位置
K3+600
管控范围
K3+600~K5+500
设备明细
4#桥
管廊及路基
小计
序号
机械名称
规格型号
额定功率
数量（台）
数量（台）
总功率（KW）
1
钢筋调直机
5
1
1
10
2
钢筋切断机
GQ-40
5
1
1
10
3
交流电焊机
BX1-500
35
1
35
4
直流对焊机
90
1
90
5
木工圆盘锯
MJ104
3
1
6
21
6
木工手持工具
1
10
30
40
7
插入式振动棒
ZB11/ZX50
2
2
6
16
8
砼平板振动器
2
4
8
9
照明镝灯
3.5
2
9
38.5
10
照明錪钨灯
1.5
2
18
30
11
抽水泵
2
2
4
12
12
抽水泵（降水）
3
8
24
13
泥浆泵
30
1
30
14
振动沉管碎石桩机
170
2
510
15
混凝土地泵
90
1
90
16
爆破钻孔空压机
160
1
160
合计
0
0
1124.5
计算功率
723.18 KVA
变配电型号
800 KVA
说明：该箱变供K3+600~K5+500段内管廊及路基与4#桥工程施工用电，由于本工程工期紧，本段软基工程量大，采用3台碎石桩机进行地基处理。
根据规范《民用建筑电气设计规范》(JGJ/T 16-2008)和设计要求，采用“需要系数法”的估算法。设备计算负荷规则详见P24，计算过程明细详见P31。
5.1.4 4#箱变（630KVA）设备明细表
4#箱变
布置位置
K5+600
管控范围
K5+500~K7+300
设备明细
5#桥
管廊
小计
序号
机械名称
规格型号
额定功率
数量（台）
数量（台）
总功率（KW）
1
钢筋调直机
5
1
1
10
2
钢筋切断机
GQ-40
5
1
1
10
3
交流电焊机
BX1-500
35
1
35
4
直流对焊机
90
1
0
90
5
木工圆盘锯
MJ104
3
1
6
21
6
木工手持工具
1
10
24
34
7
插入式振动棒
ZB11/ZX50
2
2
6
16
8
砼平板振动器
2
1
2
9
照明镝灯
3.5
2
6
28
10
照明錪钨灯
1.5
2
10
18
11
抽水泵
2
2
4
12
12
抽水泵（降水）
3
8
24
13
泥浆泵
30
1
0
30
14
振动沉管碎石桩机
170
2
340
15
混凝土地泵
90
1
90
16
爆破钻孔空压机
160
1
160
17
混凝土地泵
90
1
90
18
爆破钻孔空压机
160
1
160
合计
920
计算功率
584.77 KVA
变配电型号
630 KVA
说明：该箱变供K5+500~K7+300段内管廊及路基与5#桥工程施工用电，由于本工程工期紧，采用2台碎石桩机进行地基处理。
根据规范《民用建筑电气设计规范》(JGJ/T 16-2008)和设计要求，采用“需要系数法”的估算法。设备计算负荷规则详见P24，计算过程明细详见P34。
5.1.5 5#箱变（630KVA）设备明细表
5#箱变
布置位置
K7+400
管控范围
K7+300~K9+200
设备明细
6#桥
管廊
小计
序号
机械名称
规格型号
额定功率
数量（台）
数量（台）
总功率（KW）
1
钢筋调直机
5
1
1
10
2
钢筋切断机
GQ-40
5
1
1
10
3
交流电焊机
BX1-500
35
1
35
4
直流对焊机
90
1
90
5
木工圆盘锯
MJ104
3
1
6
21
6
木工手持工具
1
10
24
34
7
插入式振动棒
ZB11/ZX50
2
2
6
16
8
砼平板振动器
2
1
2
9
照明镝灯
3.5
2
6
28
10
照明錪钨灯
1.5
2
10
18
11
抽水泵
2
2
4
12
12
抽水泵（降水）
3
8
24
13
泥浆泵
30
1
1
60
14
振动沉管碎石桩机
170
2
340
15
混凝土地泵
90
1
90
16
爆破钻孔空压机
160
1
160
合计
950
计算功率
598.70KVA
变配电型号
630 KVA
说明：该箱变供K7+300~K9+200段内管廊及路基余6#桥工程施工用电，由于本工程工期紧，采用2台碎石桩机进行地基处理。
根据规范《民用建筑电气设计规范》(JGJ/T 16-2008)和设计要求，采用“需要系数法”的估算法。设备计算负荷规则详见P24，计算过程明细详见P37。
5.1.6 6#箱变（800KVA）设备明细表
6#箱变
布置位置
西段项目部
管控范围
K3+000~K3+600及项目部
设备明细
管廊及路基
项目部
钢筋场
小计
序号
机械名称
规格型号
额定功率
数量（台）
数量（台）
数量（台）
总功率（KW）
1
钢筋调直机
5
8
40
2
钢筋切断机
GQ-40
5
8
40
3
钢筋弯曲机
GW-40
5
8
40
4
直螺纹滚丝机
HGS-40
5
8
40
5
钢筋车丝机
5
8
40
6
交流电焊机
BX1-500
35
2
70
7
直流对焊机
90
2
180
8
塔吊
5513
30
1
30
9
活动钢筋棚牵引机
20
2
40
10
木工圆盘锯
MJ104
3
1
3
11
木工手持工具
1
6
6
12
插入式振动棒
ZB11/ZX50
2
2
4
13
砼平板振动器
2
1
2
14
照明镝灯
3.5
1
2
10.5
15
照明錪钨灯
1.5
2
3
16
普通照明
0.5
60
8
34
17
抽水泵
2
2
4
18
抽水泵（降水）
3
2
6
19
增压泵
3
2
6
20
高压冲洗设备
2
1
2
21
振动沉管碎石桩机
170
1
170
22
爆破钻孔空压机
160
1
160
23
食堂蒸饭器
2
1
2
24
食堂冰箱
2
2
4
25
食堂消毒柜
2
1
2
26
食堂电饭锅
2
2
4
27
空气能热水器
5
1
5
28
空调
2
60
5
130
29
实验室用电
50
1
50
合计
1127.5
计算功率
776.70KVA
变配电型号
800 KVA
说明：
1、 该箱变供K3+000~K3+600内管廊及路基、项目部及钢筋加工房工程用电。
2、 根据规范《民用建筑电气设计规范》(JGJ/T 16-2008)和设计要求，采用“需要系数法”的估算法。设备计算负荷规则详见P24，计算过程明细详见P40。
5.1.7 7#箱变（500KVA）设备明细表
7#箱变
布置位置
K9+200
管控范围
K9+200~K10+400
设备明细
管廊及路基
小计
序号
机械名称
规格型号
额定功率
数量（台）
总功率（KW）
1
钢筋调直机
5
1
5
2
钢筋切断机
GQ-40
5
1
5
3
钢筋弯曲机
GW-40
5
1
5
4
直螺纹滚丝机
HGS-40
5
1
5
5
交流电焊机
BX1-500
35
4
140
6
直流对焊机
90
1
90
180
7
木工圆盘锯
MJ104
3
2
6
8
木工手持工具
1
8
8
9
插入式振动棒
ZB11/ZX50
2
3
6
10
砼平板振动器
2
2
4
11
照明镝灯
3.5
2
7
12
照明錪钨灯
1.5
4
6
13
抽水泵
2
3
6
14
抽水泵（降水）
3
2
6
15
空压机
150
1
150
16
碎石桩机
90
2
180
17
混凝土地泵
90
1
90
合计
719
计算功率
490.4 KVA
变配电型号
500 KVA
说明：该箱变供K9+200—K10+400段内管廊及路基工程用电，由于本工程工期紧，采用2台碎石桩机进行地基处理。
根据规范《民用建筑电气设计规范》(JGJ/T 16-2008)和设计要求，采用“需要系数法”的估算法。设备计算负荷规则详见P24，计算过程明细详见P45。
5.1.8 8#箱变（630KVA）设备明细表
8#箱变
布置位置
K10+800
管控范围
K10+400~K11+600
设备明细
管廊及路基
小计
序号
机械名称
规格型号
额定功率
数量（台）
总功率（KW）
1
钢筋调直机
5
1
5
2
钢筋切断机
GQ-40
5
1
5
3
钢筋弯曲机
GW-40
5
1
5
4
交流电焊机
BX1-500
35
3
105
5
直流对焊机
90
1
90
6
木工圆盘锯
MJ104
3
5
15
7
木工手持工具
0.5
18
9
8
插入式振动棒
ZB11/ZX50
2
8
16
9
砼平板振动器
2
4
8
10
照明镝灯
3.5
8
28
11
照明錪钨灯
1.5
18
27
12
抽水泵
2
8
16
13
锚杆钻孔机械
10
3
30
14
碎石桩机
170
2
340
15
空压机
150
1
150
合计
849
计算功率
564.31KVA
变配电型号
630 KVA
说明：该箱变供K10+400—K11+600段内管廊及路基工程用电，由于本工程工期紧，采用2台碎石桩机进行地基处理。
根据规范《民用建筑电气设计规范》(JGJ/T 16-2008)和设计要求，采用“需要系数法”的估算法。设备计算负荷规则详见P24，计算过程明细详见P48。
5.1.9 9#箱变（630KVA）设备明细表
9#箱变
布置位置
K12+000
管控范围
K11+600~K13+000
设备明细
管廊及路基
小计
序号
机械名称
规格型号
额定功率
数量（台）
总功率（KW）
1
钢筋调直机
5
1
5
2
钢筋切断机
GQ-40
5
1
5
3
钢筋弯曲机
GW-40
5
1
5
4
交流电焊机
BX1-500
35
3
105
5
直流对焊机
90
1
90
6
木工圆盘锯
MJ104
3
5
15
7
木工手持工具
0.5
18
9
8
插入式振动棒
ZB11/ZX50
2
8
16
9
砼平板振动器
2
4
8
10
照明镝灯
3.5
8
28
11
照明錪钨灯
1.5
18
27
12
抽水泵
2
8
16
13
锚杆钻孔机械
10
3
30
14
碎石桩机
170
2
340
15
空压机
150
1
150
合计
849
计算功率
511.35KVA
变配电型号
630 KVA
说明：该箱变供K11+600—K13+000段内管廊及路基工程用电，由于本工程工期紧，采用2台碎石桩机进行地基处理；由于交通条件的限制，综合管廊及涵洞工程混凝土浇筑方式以地泵为主，以汽车泵为辅。
根据规范《民用建筑电气设计规范》(JGJ/T 16-2008)和设计要求，采用“需要系数法”的估算法。设备计算负荷规则详见P24，计算过程明细详见P51。
5.1.10 10#箱变（630KVA）设备明细表
10#箱变
布置位置
K13+500
管控范围
K13+000~K15+000
设备明细
管廊及路基
桥梁
小计
序号
机械名称
规格型号
额定功率
数量（台）
数量（台）
总功率（KW）
1
钢筋调直机
5
1
4
25
2
钢筋切断机
GQ-40
5
1
4
25
3
钢筋弯曲机
GW-40
5
1
4
25
4
直螺纹滚丝机
HGS-40
5
1
4
25
5
钢筋车丝机
5
1
4
25
6
交流电焊机
BX1-500
35
1
2
105
7
直流对焊机
90
1
90
8
砂轮切割机
5.5
2
11
9
木工圆盘锯
MJ104
3
2
6
10
木工手持工具
1
10
20
30
11
插入式振动棒
ZB11/ZX50
2
4
8
24
12
砼平板振动器
2
2
2
8
13
附着式振动器
ZF200
2
4
8
14
照明镝灯
3.5
3
6
31.5
15
照明錪钨灯
1.5
2
4
9
16
抽水泵
2
4
8
17
抽水泵(降水)
3
3
9
18
空压机
150
1
150
19
碎石机
170
2
340
20
混凝土地泵
90
1
90
合计
1044.5
计算功率
591.81 KVA
变配电型号
630 KVA
说明：该箱变供K13+000—K15+000段内管廊、路基及桥梁工程用电，由于本工程工期紧，考虑采用2台碎石桩机进行地基处理。
根据规范《民用建筑电气设计规范》(JGJ/T 16-2008)和设计要求，采用“需要系数法”的估算法。设备计算负荷规则详见P24，计算过程明细详见P54。
5.1.11 11#箱变（630KVA）设备明细表
11#箱变
布置位置
K15+460
管控范围
K15+000~K16+700
设备明细
下穿机场高速
管廊及路基
小计
序号
机械名称
规格型号
额定功率
数量（台）
数量（台）
总功率（KW）
1
钢筋调直机
5
1
5
2
钢筋切断机
GQ-40
5
1
1
10
3
钢筋弯曲机
GW-40
5
1
1
10
4
交流电焊机
BX1-500
35
展开阅读全文
浙ICP备2021020529号-1 | 浙B2-20240490
