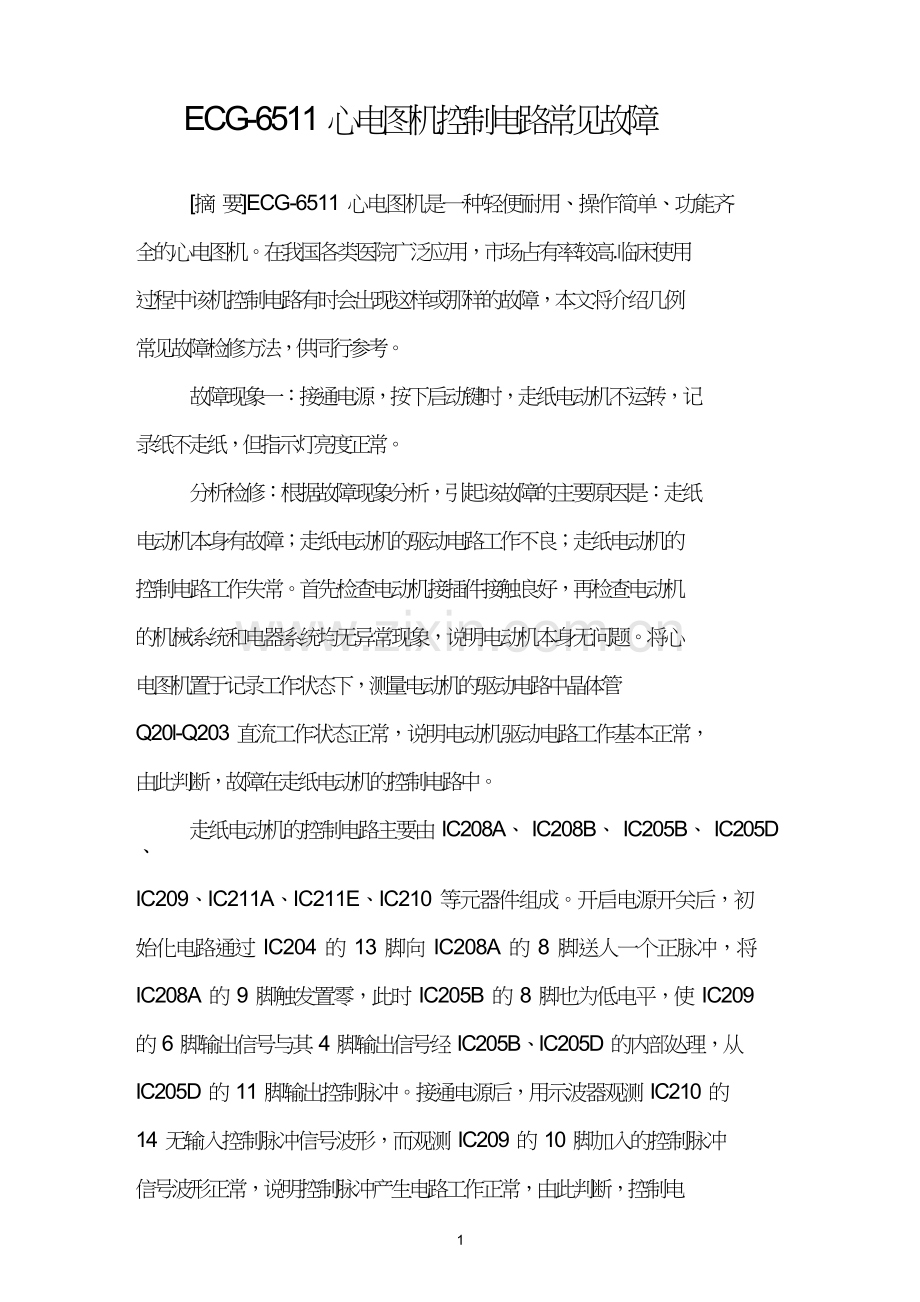

ECG-6511 心电图机控制电路常见故障

[摘 要]ECG-6511 心电图机是一种轻便耐用、操作简单、功能齐

全的心电图机。在我国各类医院广泛应用，市场占有率较高.临床使用

过程中该机控制电路有时会出现这样或那样的故障，本文将介绍几例

常见故障检修方法，供同行参考。

故障现象一：接通电源，按下启动键时，走纸电动机不运转，记

录纸不走纸，但指示灯亮度正常。

分析检修：根据故障现象分析，引起该故障的主要原因是：走纸

电动机本身有故障；走纸电动机的驱动电路工作不良；走纸电动机的

控制电路工作失常。首先检查电动机接插件接触良好，再检查电动机

的机械系统和电器系统均无异常现象，说明电动机本身无问题。将心

电图机置于记录工作状态下，测量电动机的驱动电路中晶体管

Q20l-Q203 直流工作状态正常，说明电动机驱动电路工作基本正常，

由此判断，故障在走纸电动机的控制电路中。

走纸电动机的控制电路主要由 IC208A、 IC208B、 IC205B、 IC205D、

IC209、IC211A、IC211E、IC210 等元器件组成。开启电源开关后，初

始化电路通过 IC204 的 13 脚向 IC208A 的 8 脚送人一个正脉冲，将

IC208A 的 9 脚触发置零，此时 IC205B 的 8 脚也为低电平，使 IC209

的 6 脚输出信号与其 4 脚输出信号经 IC205B、IC205D 的内部处理，从

IC205D 的 11 脚输出控制脉冲。接通电源后，用示波器观测 IC210 的

14 无输入控制脉冲信号波形，而观测 IC209 的 10 脚加入的控制脉冲

信号波形正常，说明控制脉冲产生电路工作正常，由此判断，控制电

1

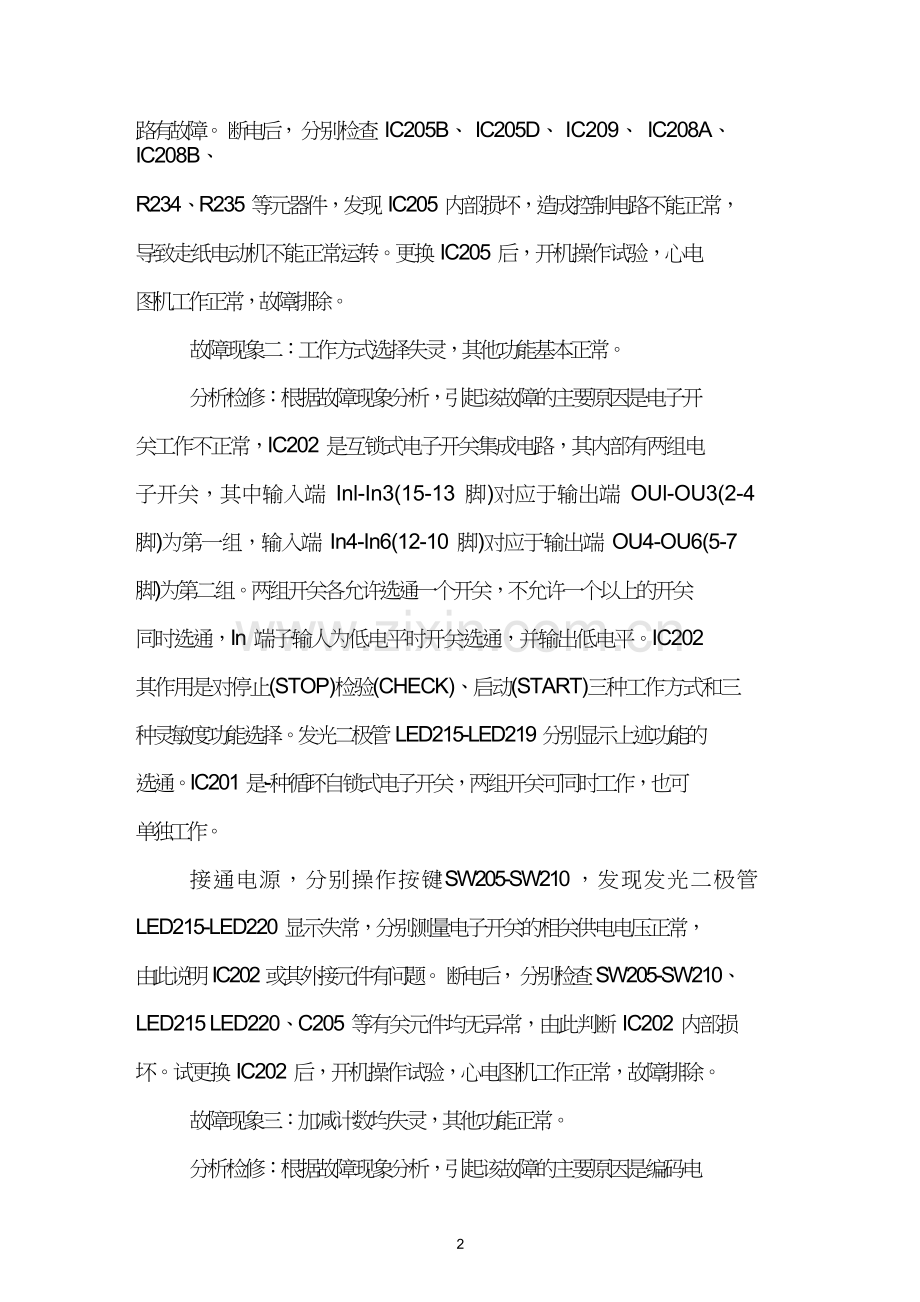

路有故障。 断电后， 分别检查 IC205B、 IC205D、 IC209、 IC208A、 IC208B、

R234、R235 等元器件，发现 IC205 内部损坏，造成控制电路不能正常，

导致走纸电动机不能正常运转。更换 IC205 后，开机操作试验，心电

图机工作正常，故障排除。

故障现象二：工作方式选择失灵，其他功能基本正常。

分析检修：根据故障现象分析，引起该故障的主要原因是电子开

关工作不正常，IC202 是互锁式电子开关集成电路，其内部有两组电

子开关，其中输入端 Inl-In3(15-13 脚)对应于输出端 OUl-OU3(2-4

脚)为第一组，输入端 In4-In6(12-10 脚)对应于输出端 OU4-OU6(5-7

脚)为第二组。两组开关各允许选通一个开关，不允许一个以上的开关

同时选通，In 端子输人为低电平时开关选通，并输出低电平。IC202

其作用是对停止(STOP)检验(CHECK)、启动(START)三种工作方式和三

种灵敏度功能选择。发光二极管 LED215-LED219 分别显示上述功能的

选通。IC201 是-种循环自锁式电子开关，两组开关可同时工作，也可

单独工作。

接 通 电 源 ， 分 别 操 作 按 键 SW205-SW210 ， 发 现 发 光 二 极 管

LED215-LED220 显示失常，分别测量电子开关的相关供电电压正常，

由此说明 IC202 或其外接元件有问题。 断电后， 分别检查 SW205-SW210、

LED215 LED220、C205 等有关元件均无异常，由此判断 IC202 内部损

坏。试更换 IC202 后，开机操作试验，心电图机工作正常，故障排除。

故障现象三：加减计数均失灵，其他功能正常。

分析检修：根据故障现象分析，引起该故障的主要原因是编码电

2

路工作失常。由集成电路 IC205A、IC203B、IC212、导联选择按键

SW201、 SW202 及有关外接元件组成键控编码电路。 IC212(MCl4516)

是加减计数器，有预置计数和加减计数两种计数方式。IC212 的 1 脚

是计数方式控制端，高电平时允许工作在预置计数方式，低电平时为

加减计数方式。但 ECG-6511 心电图机主要应用加减计数方式，所以

IC212 的总控制端 5 脚接地，可以分别工作在两种计数方式。IC212

的 10 脚为加减计数控制端，当 10 脚为高电平时运行加法计数，当 10

脚为低电平时运行减法计数，如果 IC212 的总控制端 5 脚为高电平，

则不允许计数。

接通电源后， 用示波器观测 IC212 的计数方式控制端 1 脚在操作

时有高低电平变化，观测复位端 9 脚为低电平，允许计数。观测加减

计数控制端 10 脚可以有高低电平变化，观测总控制端 5 脚为高电平，

说明此时 IC212 处于不允许计数状态。检查 5 脚与地间的联线无断裂

现象，由此怀疑 I(2212 内部损坏，造成 IC212 不进入计数工作状态，

导致编码电路不能工作，引起所述故障。试更换 IC212 后，开机操作

试验，心电图机工作正常，故障排除。
