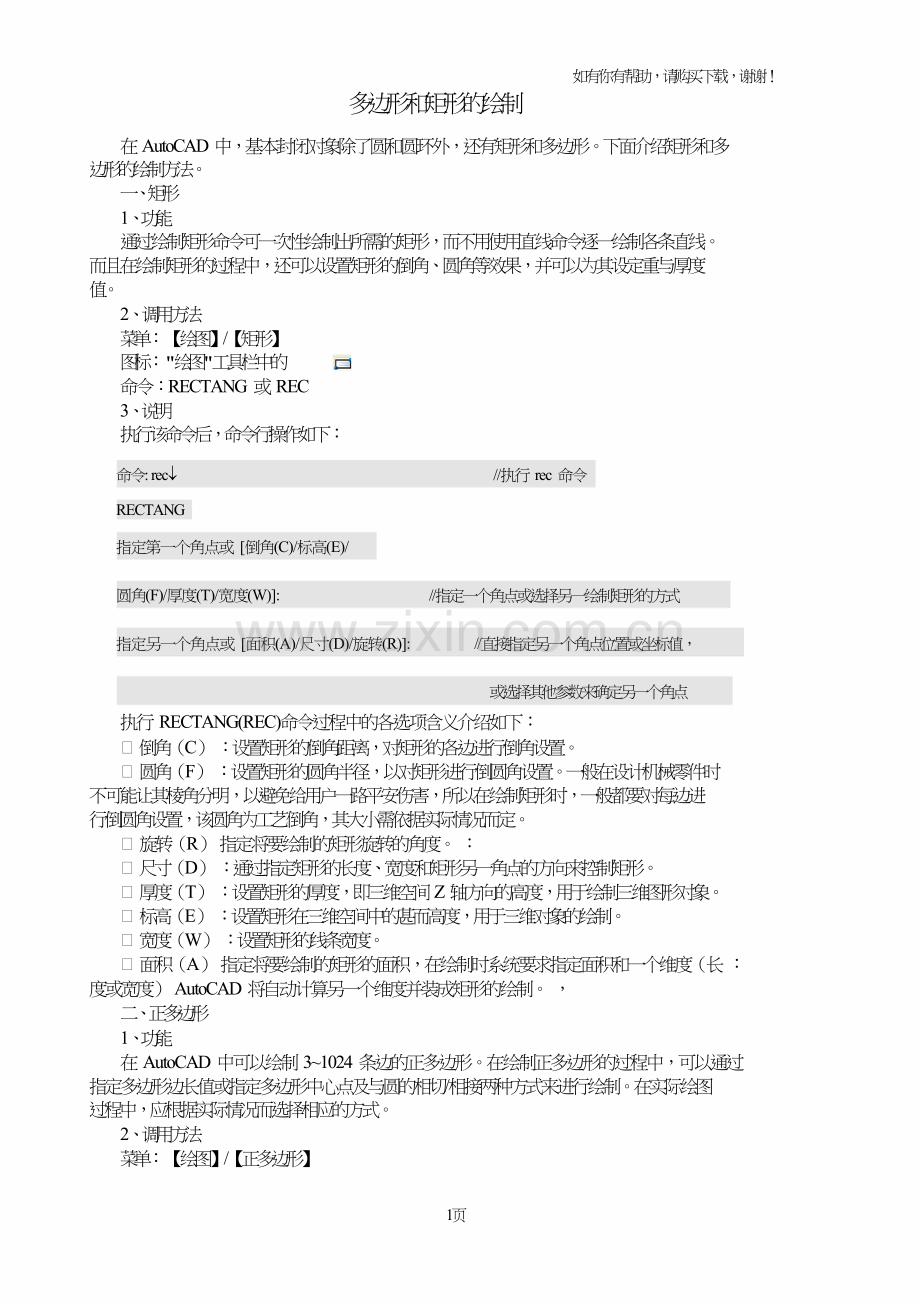

多边形和矩形的绘制

在 AutoCAD 中，基本封闭对象除了圆和圆环外，还有矩形和多边形。下面介绍矩形和多
边形的绘制方法。
一、矩形
1、功能
通过绘制矩形命令可一次性绘制出所需的矩形，而不用使用直线命令逐一绘制各条直线。
而且在绘制矩形的过程中，还可以设置矩形的倒角、圆角等效果，并可以为其设定重与厚度
值。
2、调用方法
菜单： 【绘图】/【矩形】

图标： "绘图"工具栏中的
命令：RECTANG 或 REC
3、说明
执行该命令后，命令行操作如下：

命令: rec¯

RECTANG

指定第一个角点或 [倒角(C)/标高(E)/

圆角(F)/厚度(T)/宽度(W)]:


//执行 rec 命令

//指定一个角点或选择另一绘制矩形的方式

指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: //直接指定另一个角点位置或坐标值，

或选择其他参数来确定另一个角点
执行 RECTANG(REC)命令过程中的各选项含义介绍如下：
Ø 倒角（C） ：设置矩形的倒角距离，对矩形的各边进行倒角设置。
Ø 圆角（F） ：设置矩形的圆角半径，以对矩形进行倒圆角设置。一般在设计机械零件时
不可能让其棱角分明，以避免给用户一路平安伤害，所以在绘制矩形时，一般都要对每边进
行倒圆角设置，该圆角为工艺倒角，其大小需依据实际情况而定。
Ø 旋转（R） 指定将要绘制的矩形旋转的角度。 ：
Ø 尺寸（D） ：通过指定矩形的长度、宽度和矩形另一角点的方向来控制矩形。
Ø 厚度（T） ：设置矩形的厚度，即三维空间 Z 轴方向的高度，用于绘制三维图形对象。
Ø 标高（E） ：设置矩形在三维空间中的甚而高度，用于三维对象的绘制。
Ø 宽度（W） ：设置矩形的线条宽度。
Ø 面积（A） 指定将要绘制的矩形的面积，在绘制时系统要求指定面积和一个维度（长 ：
度或宽度） AutoCAD 将自动计算另一个维度并装成矩形的绘制。 ，
二、正多边形
1、功能
在 AutoCAD 中可以绘制 3~1024 条边的正多边形。在绘制正多边形的过程中，可以通过
指定多边形边长值或指定多边形中心点及与圆的相切/相接两种方式来进行绘制。在实际绘图
过程中，应根据实际情况而选择相应的方式。
2、调用方法
菜单： 【绘图】/【正多边形】

1页

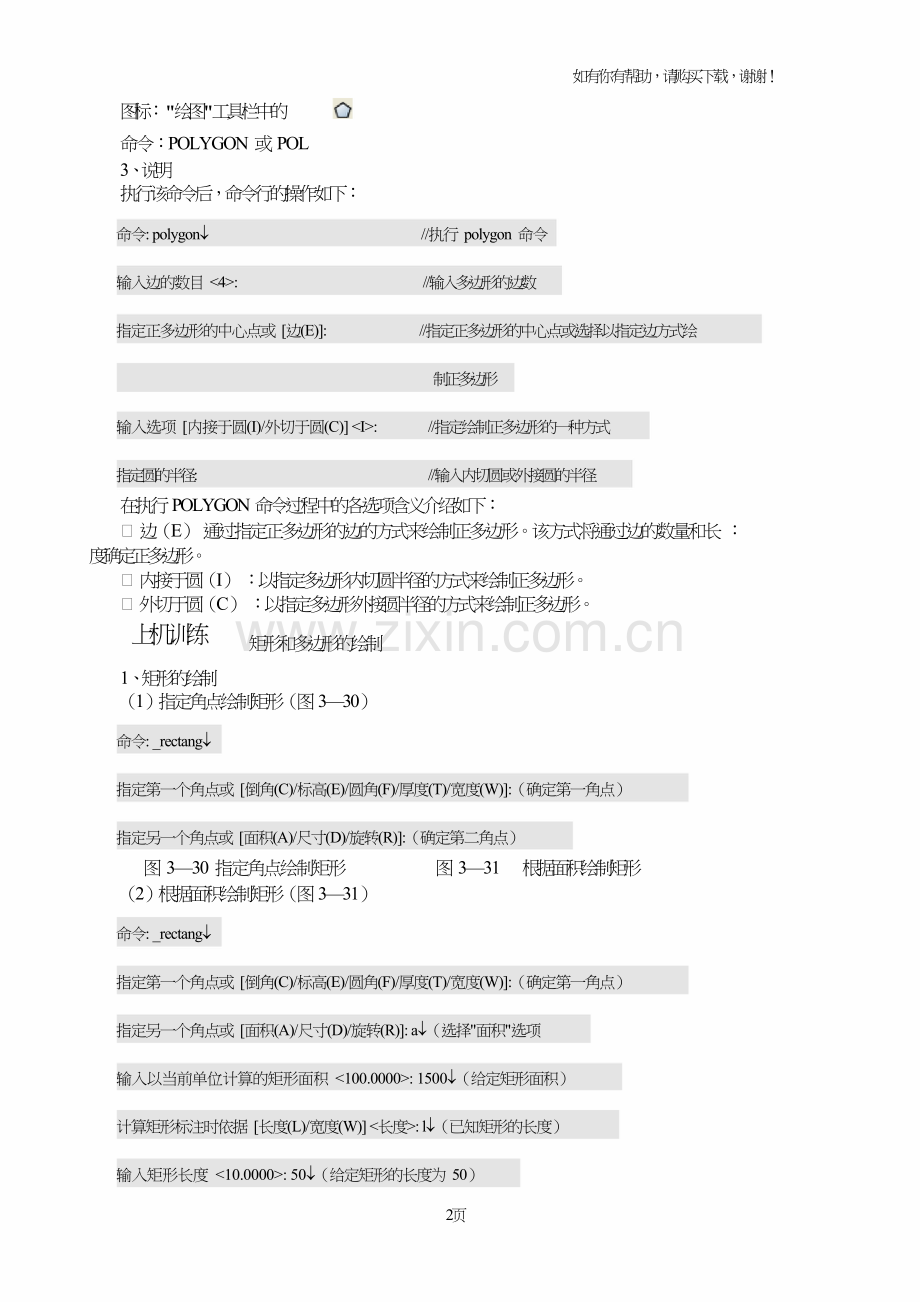

图标： "绘图"工具栏中的
命令：POLYGON 或 POL
3、说明
执行该命令后，命令行的操作如下：

命令: polygon¯

输入边的数目 <4>:


//执行 polygon 命令

//输入多边形的边数
如有你有帮助，请购买下载，谢谢！

指定正多边形的中心点或 [边(E)]: //指定正多边形的中心点或选择以指定边方式绘

制正多边形

输入选项 [内接于圆(I)/外切于圆(C)] <I>: //指定绘制正多边形的一种方式

指定圆的半径: //输入内切圆或外接圆的半径
在执行 POLYGON 命令过程中的各选项含义介绍如下：
Ø 边（E） 通过指定正多边形的边的方式来绘制正多边形。该方式将通过边的数量和长 ：
度确定正多边形。
Ø 内接于圆（I） ：以指定多边形内切圆半径的方式来绘制正多边形。
Ø 外切于圆（C） ：以指定多边形外接圆半径的方式来绘制正多边形。

上机训练

1、矩形的绘制


矩形和多边形的绘制

（1）指定角点绘制矩形（图 3—30）

命令: _rectang¯

指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:（确定第一角点）

指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:（确定第二角点）
图 3—30 指定角点绘制矩形 图 3—31 根据面积绘制矩形
（2）根据面积绘制矩形（图 3—31）

命令: _rectang¯

指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:（确定第一角点）

指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: a¯（选择"面积"选项

输入以当前单位计算的矩形面积 <100.0000>: 1500¯（给定矩形面积）

计算矩形标注时依据 [长度(L)/宽度(W)] <长度>: l¯（已知矩形的长度）

输入矩形长度 <10.0000>: 50¯（给定矩形的长度为 50）

2页

如有你有帮助，请购买下载，谢谢！
（3）根据尺寸绘制矩形（图 3—31）

命令: _rectang¯

指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:（确定第一角点）

指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: d¯（选择"尺寸"选项）

指定矩形的长度 <50.0000>: 50¯（指定矩形长度）

指定矩形的宽度 <30.0000>: 30¯（指定矩形宽度）

指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:（移动鼠标，视图中显示出矩形，根据需要点击鼠标即

可创建出矩形）
（4）根据旋转绘制矩形（图 3—32）

图 3—32 根据旋转绘制矩形

命令: _rectang¯

指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:

指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: r¯

指定旋转角度或 [拾取点(P)] <0>: 60¯

指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: d¯

指定矩形的长度 <50.0000>:¯

指定矩形的宽度 <30.0000>:¯

指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:（移动鼠标，视图中显示出矩形，根据需要点击鼠标即

可创建出矩形）
提示：
