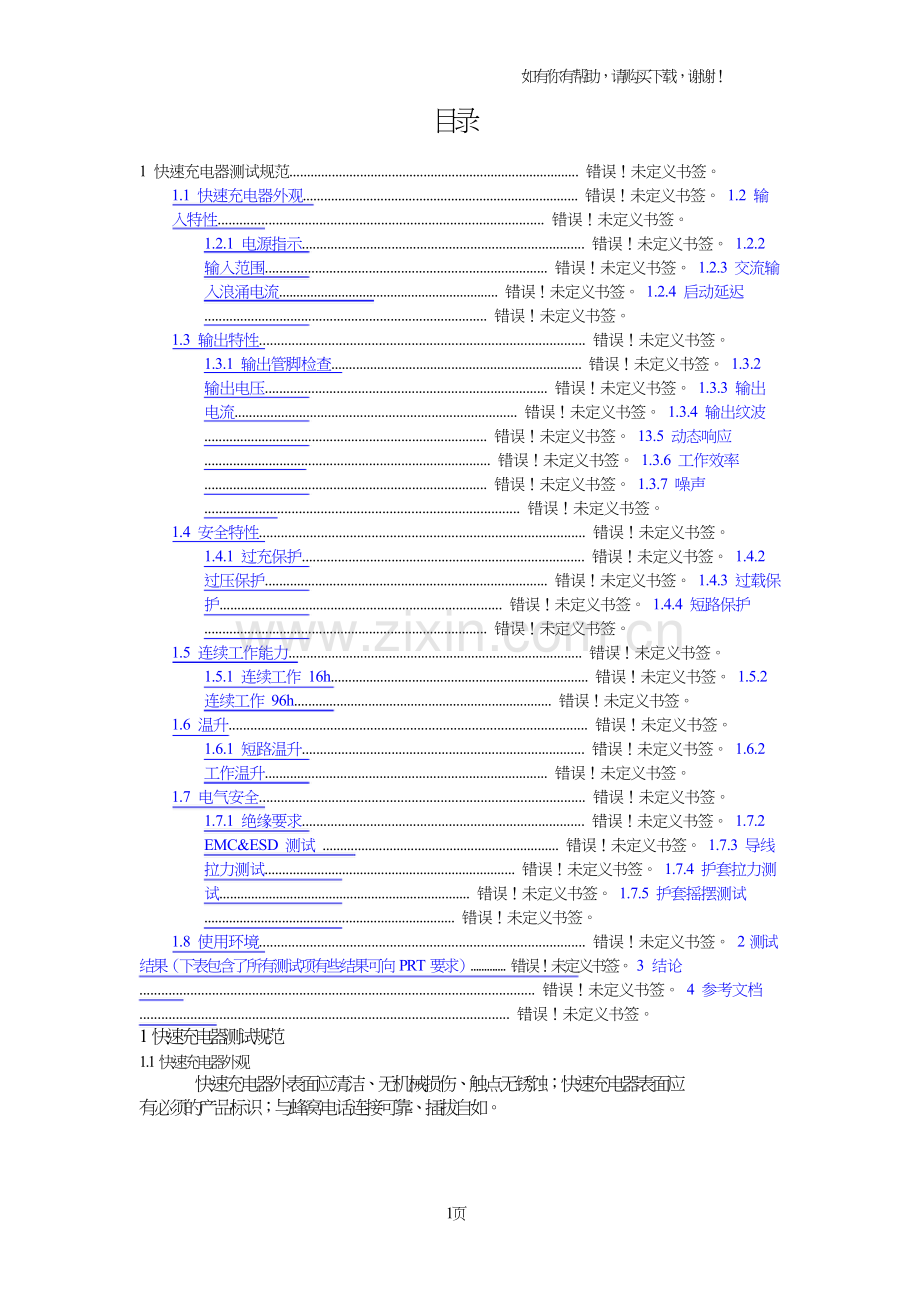

目录

1 快速充电器测试规范.................................................................................. 错误！未定义书签。
1.1 快速充电器外观.............................................................................. 错误！未定义书签。 1.2 输入特性.......................................................................................... 错误！未定义书签。
1.2.1 电源指示............................................................................... 错误！未定义书签。 1.2.2 输入范围............................................................................... 错误！未定义书签。 1.2.3 交流输入浪涌电流............................................................... 错误！未定义书签。 1.2.4 启动延迟............................................................................... 错误！未定义书签。
1.3 输出特性.......................................................................................... 错误！未定义书签。
1.3.1 输出管脚检查....................................................................... 错误！未定义书签。 1.3.2 输出电压............................................................................... 错误！未定义书签。 1.3.3 输出电流............................................................................... 错误！未定义书签。 1.3.4 输出纹波............................................................................... 错误！未定义书签。 13.5 动态响应................................................................................ 错误！未定义书签。 1.3.6 工作效率............................................................................... 错误！未定义书签。 1.3.7 噪声....................................................................................... 错误！未定义书签。
1.4 安全特性.......................................................................................... 错误！未定义书签。
1.4.1 过充保护............................................................................... 错误！未定义书签。 1.4.2 过压保护............................................................................... 错误！未定义书签。 1.4.3 过载保护............................................................................... 错误！未定义书签。 1.4.4 短路保护............................................................................... 错误！未定义书签。
1.5 连续工作能力.................................................................................. 错误！未定义书签。
1.5.1 连续工作 16h......................................................................... 错误！未定义书签。 1.5.2 连续工作 96h......................................................................... 错误！未定义书签。
1.6 温升................................................................................................... 错误！未定义书签。
1.6.1 短路温升............................................................................... 错误！未定义书签。 1.6.2 工作温升............................................................................... 错误！未定义书签。
1.7 电气安全.......................................................................................... 错误！未定义书签。
1.7.1 绝缘要求............................................................................... 错误！未定义书签。 1.7.2 EMC&ESD 测试 ................................................................... 错误！未定义书签。 1.7.3 导线拉力测试....................................................................... 错误！未定义书签。 1.7.4 护套拉力测试....................................................................... 错误！未定义书签。 1.7.5 护套摇摆测试....................................................................... 错误！未定义书签。
1.8 使用环境.......................................................................................... 错误！未定义书签。 2 测试结果（下表包含了所有测试项有些结果可向 PRT 要求）............. 错误！未定义书签。 3 结论 ............................................................................................................. 错误！未定义书签。 4 参考文档...................................................................................................... 错误！未定义书签。
1 快速充电器测试规范
1.1 快速充电器外观
快速充电器外表面应清洁、无机械损伤、触点无锈蚀；快速充电器表面应
有必须的产品标识；与蜂窝电话连接可靠、插拔自如。

1页

如有你有帮助，请购买下载，谢谢！

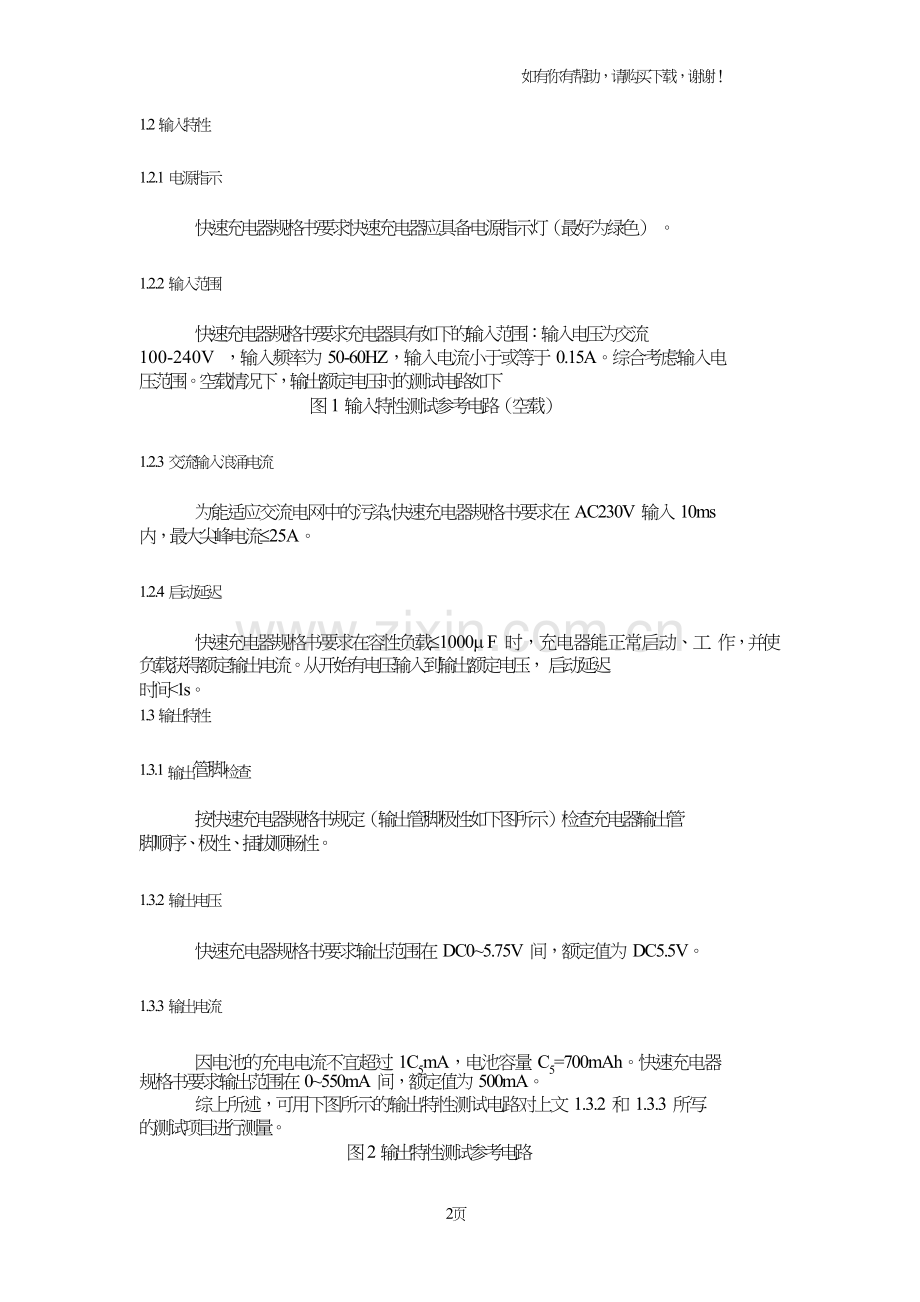

1.2 输入特性

1.2.1 电源指示

快速充电器规格书要求快速充电器应具备电源指示灯（最好为绿色） 。

1.2.2 输入范围

快速充电器规格书要求充电器具有如下的输入范围：输入电压为交流
100-240V ，输入频率为 50-60HZ，输入电流小于或等于 0.15A。综合考虑输入电
压范围。空载情况下，输出额定电压时的测试电路如下
图 1 输入特性测试参考电路（空载）

1.2.3 交流输入浪涌电流

为能适应交流电网中的污染,快速充电器规格书要求在 AC230V 输入 10ms
内，最大尖峰电流£25A。

1.2.4 启动延迟

快速充电器规格书要求在容性负载£1000m F 时，充电器能正常启动、工 作，并使负载获得额定输出电流。从开始有电压输入到输出额定电压， 启动延迟
时间<1s。
1.3 输出特性

1.3.1 输出管脚检查

按快速充电器规格书规定（输出管脚极性如下图所示）检查充电器输出管
脚顺序、极性、插拔顺畅性。

1.3.2 输出电压

快速充电器规格书要求输出范围在 DC0~5.75V 间，额定值为 DC5.5V。

1.3.3 输出电流

因电池的充电电流不宜超过 1C5mA，电池容量 C5=700mAh。快速充电器
规格书要求输出范围在 0~550mA 间，额定值为 500mA。
综上所述，可用下图所示的输出特性测试电路对上文 1.3.2 和 1.3.3 所写
的测试项目进行测量。
图 2 输出特性测试参考电路

2页

如有你有帮助，请购买下载，谢谢！

通过它的测量，描绘出的输出特性曲线应满足下图
图 3标准输出特性曲线

1.3.4 输出纹波

快速充电器规格书规定，在负载两端并上一个 47m F 电解电容后，用带宽 为 20MHz 的示波器测量其纹波（示波器探针和连线包围的面积最小，以避免周
围环境对测试的干扰） ，输出纹波 Vp-p£150mV。
输出纹波的大小可以直接反映出快速充电器的反馈能力、输出调节能力，
是反映快速充电器性能的一个重要指标。

13.5 动态响应

快速充电器规格书要求，当负载电流以 0.5A/m s速率在满载电压的
25 间变化时，输出电压过充<3%
~75% ，且输出电压在 1ms 内应稳定在稳态值的 1%
内。

1.3.6 工作效率

快速充电器规格书要求，在满载情况下，充电器工作效率应>50%。低工
作效率不仅不利于充电迅速完成， 且无用功将转化为热，对充电器长期工作不 而
利。

1.3.7 噪声

快速充电器规格书要求，在装有 microphone 的隔音室内，距充电器 10cm
测量，噪声应<20dB。
1.4 安全特性

1.4.1 过充保护

快速充电器规格书要求， 动时的电压输出不可比稳态值高出 0.3V 以上。 启

1.4.2 过压保护

快速充电器规格书要求，一旦由于故障导致充电器输出电压升高，充电器
可在输出电压升高到 DC7V 以前有效限压。
该保护不具有可恢复性，即排除故障后，充电器不能再正常工作。
