OTL 低频功放大器的安装和调试

白秉旭

提要：实施大综合后，对口单招的技能考核显得十分重要，部分专业已实行全

省统考，所有专业实行省统考只是时间问题。但目前各校的技能训练规范性较

差，没有资料参考。本文提供了电子电工专业对口单招技能考核的训练指导，

是作者在本校多年实训教学的总结，对其他专业的技能训练也有参考的价值。

关键词：OTL 低频功放 中点电压 频率响应曲线 假负载
一、电路原理简介：
OTL 低功放是一种没有输出变压器的功率放大器。V1 是推动管，工作在甲
类状态。V3、V4 是互补对管，V3 是 NPN 型 ，V4 是 PNP 型，它们实际上是两
个共集电极组态的射极跟随器，都工作在甲乙类状态，其电压增益小于 1，功
率增益主要靠它的电流增益来保证。互补对管的 b 值可在 50～250 内任意选择
使用，对配对要求并不严格。当然 b 值选大一些，配对性好一些，功率增益可
以提高一些，失真也可减少一些。

R2

H


C18


F


B
R18


Ic


V3


E
R10

C13


3


+Vcc
+18V

C7
C8

R3

G
R13


C9
R6

R12

A


V2

TC
R14

Ic1


R8

D
R9

V4


C14

C17


5


Y

1

2


R4


R5
V1
8Ω/1W

4

图1 OTL功放电路图
OTL 功放电源是整流滤波后的 18V 直流电压。R10、C13、R18、C18 再一次
组成滤波电路，使电路工作更稳定。V2、R12、R14 为 V3、V4 提供直流偏置， VBA 在 1V 左右，保证 V3、V4 工作在甲乙类状态。R12、R14 越大，VBA 越大，
１

论文 4 获 03 年市三等奖

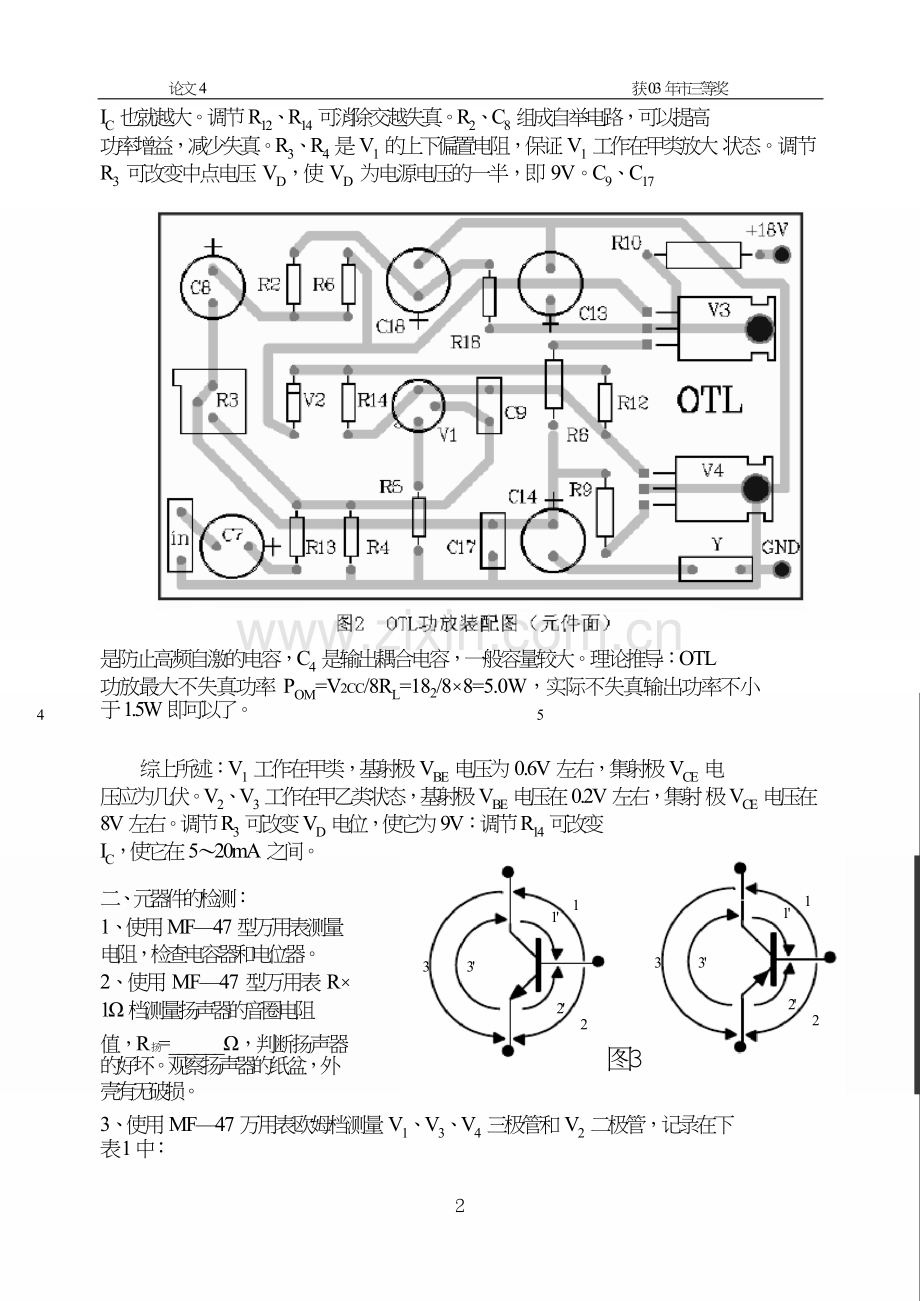

IC 也就越大。调节 R12、R14 可消除交越失真。R2、C8 组成自举电路，可以提高
功率增益，减少失真。R3、R4 是 V1 的上下偏置电阻，保证 V1 工作在甲类放大 状态。调节 R3 可改变中点电压 VD，使 VD 为电源电压的一半，即 9V。C9、C17

是防止高频自激的电容，C4 是输出耦合电容，一般容量较大。理论推导：OTL
功放最大不失真功率 POM=V2CC/8RL=182/8×8=5.0W，实际不失真输出功率不小

4
于 1.5W 即可以了。
5

综上所述：V1 工作在甲类，基射极 VBE 电压为 0.6V 左右，集射极 VCE 电
压应为几伏。V2、V3 工作在甲乙类状态，基射极 VBE 电压在 0.2V 左右，集射 极 VCE 电压在 8V 左右。调节 R3 可改变 VD 电位，使它为 9V：调节 R14 可改变
IC，使它在 5～20mA 之间。

二、元器件的检测：
1、使用 MF—47 型万用表测量
电阻，检查电容器和电位器。
2、使用 MF—47 型万用表 R×
1Ω 档测量扬声器的音圈电阻
值，R 扬=______Ω，判断扬声器
的好坏。观察扬声器的纸盆，外
壳有无破损。


3


3'


1'

2'


1


2


3

图3


3'


1'

2'


1


2

3、使用 MF—47 万用表欧姆档测量 V1、V3、V4 三极管和 V2 二极管，记录在下
表 1 中：

２

论文 4 获 03 年市三等奖
表1
1 1′ 2 2′ 3 3′ b

V1

V3

V4


正常为¥

正常为¥

正常为几 K


正常为 10K
左右

正常为几 K

正常为¥


正常为¥

正常为¥

正常为几 K


正常为 10K
左右

正常为几 K

正常为¥


正常为¥

正常为¥

正常为¥


正常为¥

正常为¥

正常为¥

V2 正向电阻= ，正常为几 K； 反向电阻= ，正常为¥。

三、元器件的安装：
1、元件焊接部位上锡。
2、将电阻器、电容器、晶体管插入印制板相应位置。注意，电解电容器的极性
和晶体管的管脚不要插错。
3、焊接元器件时，注意保留元器件引线的适当长度，焊点要光滑，防止虚焊和
搭锡。
4、通电前的检查：
（1）对照电路图和印制板，仔细核对元器件的位置是否正确，极性是否正确，
有无漏焊、错焊和搭锡。
（2）特别检查 V2 和 R12、R14 是否焊好，极性是否正确，因为它们开路，会使
互补对管 V3、V4 损坏。
（3）用万用表 R×1KΩ 档测 3、4 端之间的电阻，R34=______Ω，正常值应大
于 1KΩ。若阻值很小，说明有短路现象，应先排除故障，再通电调整。 （注：
黑表笔接 3 端，红表笔接 4 端）
四、通电静态调整： 把输入端 1、2 短接） （
1、接上假负载电阻（8Ω/2W）代替扬声器。
2、接通电源（＋18V） ，用万用表 10V 档测量推挽互补管 V3、V4 中点 D 对地
电压 VD，调节 R3，使该点电压为 1/2VCC（即 9V） 了调试中点电压方便， 。为
可将 V3、V4 的基极用导线短接，调完后再去掉短接线。
3、在 V3 的集电极电路串入万用表（直流 50mA 档）调整电阻 R14，使该功放 静态电流 IC 为 5～20mA。静态电流太大，功放管发热损坏，静态电流太小，输
出功率不足且有交越失真。 R14 越大，IC 越大。
4、用万用表测量低功放各晶体管的静态工作电压并记录下来。正常后，拆去负
载电阻，接上扬声器。
5、拆除输入端 1、2 短接线。用手握螺丝刀金属部分去碰触 V1 基极，扬声器中
应听到"嘟嘟"声。
6、将＋18V 电源断开，串入万用表 50mA 档，测量整个功放的静态电流 I 总，
并记录下来。正常时，I 总在 5～25mA。
