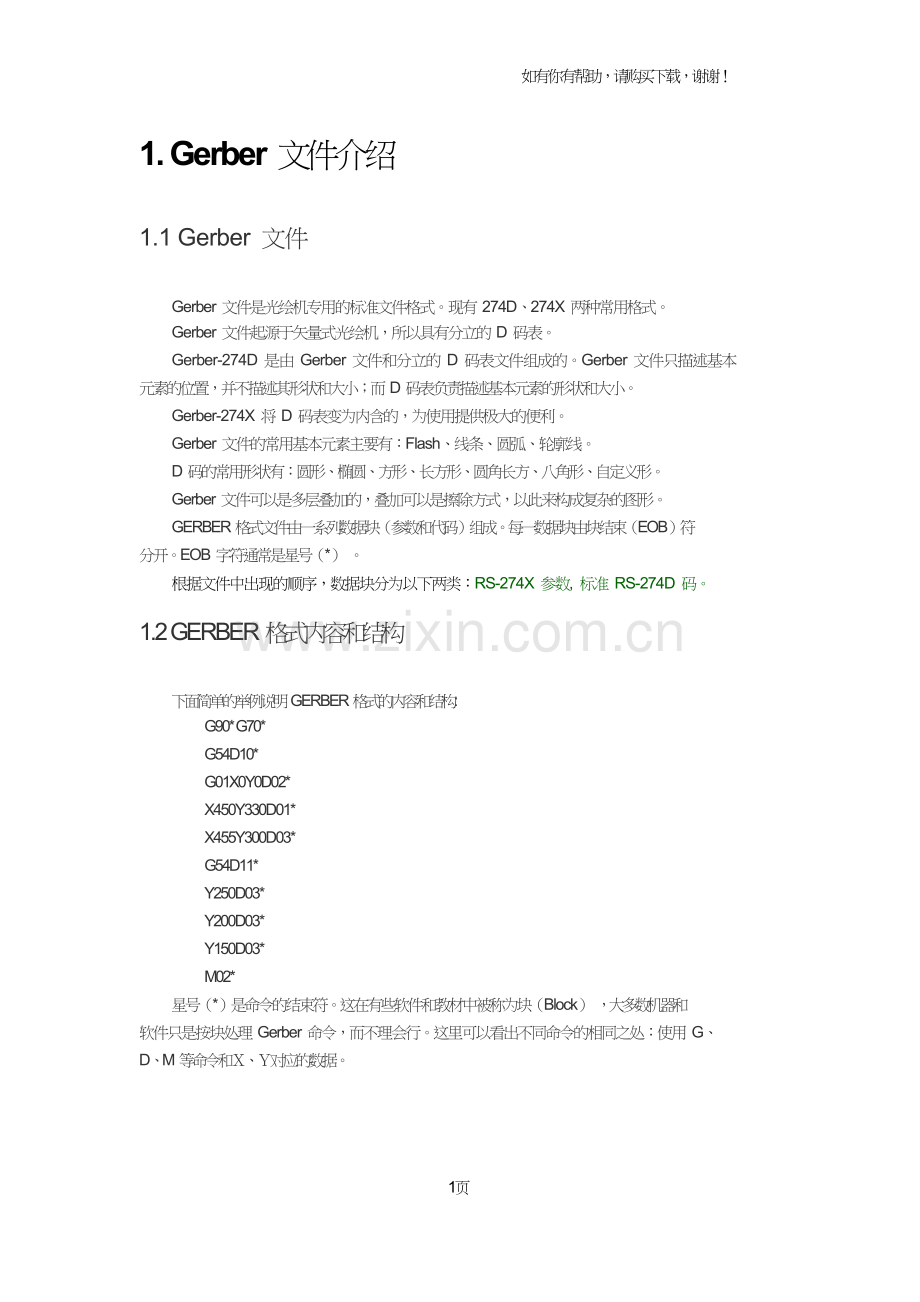

1. Gerber 文件介绍

1.1 Gerber 文件

Gerber 文件是光绘机专用的标准文件格式。现有 274D、274X 两种常用格式。
Gerber 文件起源于矢量式光绘机，所以具有分立的 D 码表。
Gerber-274D 是由 Gerber 文件和分立的 D 码表文件组成的。Gerber 文件只描述基本
元素的位置，并不描述其形状和大小；而 D 码表负责描述基本元素的形状和大小。
Gerber-274X 将 D 码表变为内含的，为使用提供极大的便利。
Gerber 文件的常用基本元素主要有：Flash、线条、圆弧、轮廓线。
D 码的常用形状有：圆形、椭圆、方形、长方形、圆角长方、八角形、自定义形。
Gerber 文件可以是多层叠加的，叠加可以是擦除方式，以此来构成复杂的图形。
GERBER 格式文件由一系列数据块（参数和代码）组成。每一数据块由块结束（EOB）符
分开。EOB 字符通常是星号（*） 。
根据文件中出现的顺序，数据块分为以下两类：RS-274X 参数, 标准 RS-274D 码。

1.2 GERBER 格式内容和结构

下面简单的举例说明 GERBER 格式的内容和结构:
G90* G70*
G54D10*
G01X0Y0D02* X450Y330D01* X455Y300D03*
G54D11* Y250D03* Y200D03* Y150D03*
M02*
星号（*）是命令的结束符。这在有些软件和教材中被称为块（Block） ，大多数机器和
软件只是按块处理 Gerber 命令，而不理会行。这里可以看出不同命令的相同之处：使用 G、
D、M 等命令和Ｘ、Ｙ对应的数据。

1页

如有你有帮助，请购买下载，谢谢！

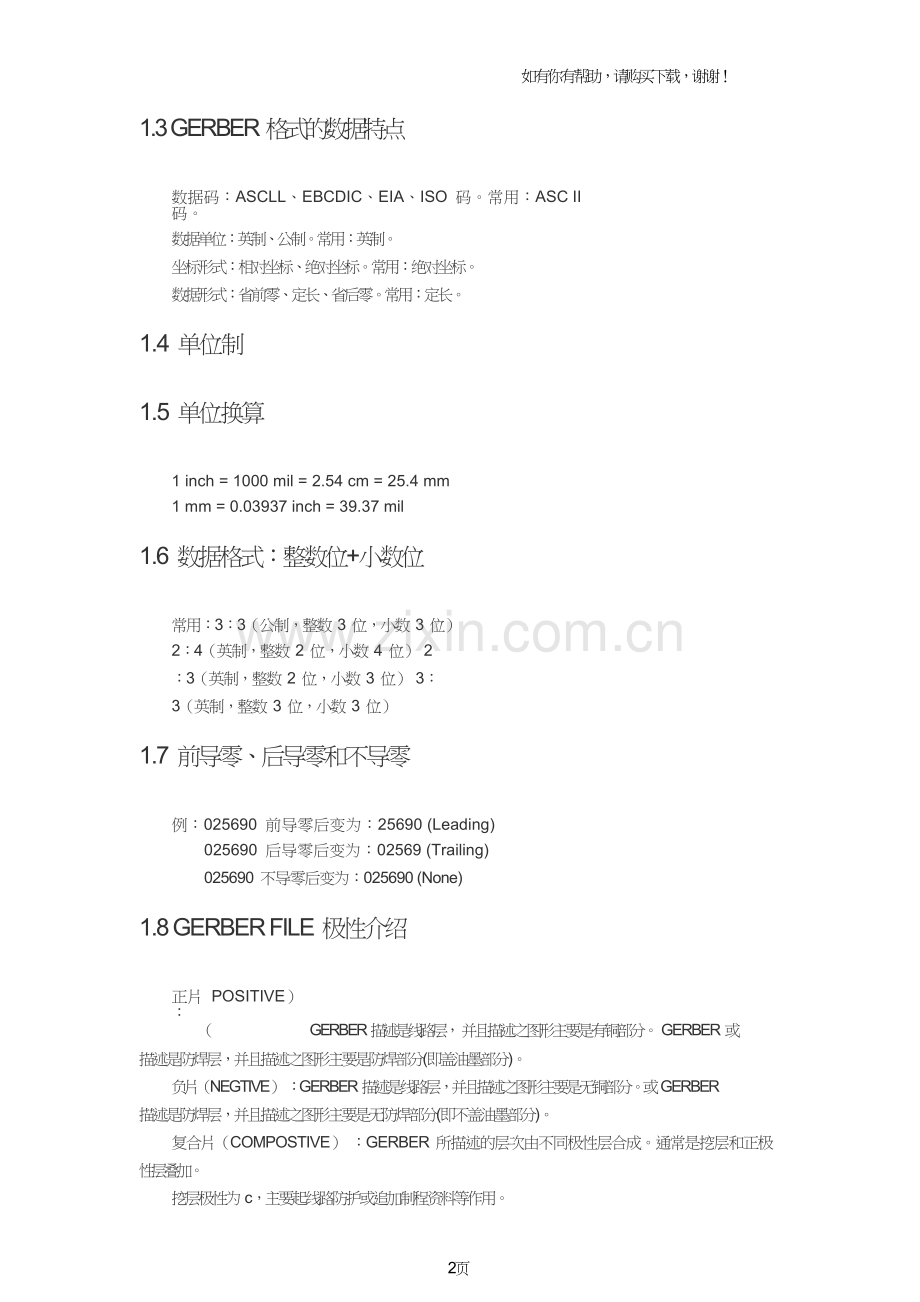

1.3 GERBER 格式的数据特点

数据码：ASCLL、EBCDIC、EIA、ISO 码。常用：ASC II 码。
数据单位：英制、公制。常用：英制。
坐标形式：相对坐标、绝对坐标。常用：绝对坐标。
数据形式：省前零、定长、省后零。常用：定长。

1.4 单位制

1.5 单位换算

1 inch = 1000 mil = 2.54 cm = 25.4 mm
1 mm = 0.03937 inch = 39.37 mil

1.6 数据格式：整数位+小数位

常用：3：3（公制，整数 3 位，小数 3 位）
2：4（英制，整数 2 位，小数 4 位） 2：3（英制，整数 2 位，小数 3 位） 3：3（英制，整数 3 位，小数 3 位）

1.7 前导零、后导零和不导零

例：025690 前导零后变为：25690 (Leading)
025690 后导零后变为：02569 (Trailing)
025690 不导零后变为：025690 (None)

1.8 GERBER FILE 极性介绍

正片 POSITIVE） ：
（ GERBER 描述是线路层， 并且描述之图形主要是有铜部分。 GERBER 或
描述是防焊层，并且描述之图形主要是防焊部分(即盖油墨部分)。
负片（NEGTIVE） ：GERBER 描述是线路层，并且描述之图形主要是无铜部分。或 GERBER
描述是防焊层，并且描述之图形主要是无防焊部分(即不盖油墨部分)。
复合片（COMPOSTIVE） ：GERBER 所描述的层次由不同极性层合成。通常是挖层和正极
性层叠加。
挖层极性为 c，主要起线路防护或追加制程资料等作用。

2页

如有你有帮助，请购买下载，谢谢！
2. 标准 RS-274D 码

包括一个字符的功能码如 D 码，G 码，M 码等和坐标数据。X，Y 格式的坐标数据描述线
性位置，I，J 格式描述弧形位置。
N 码：顺序码，命名数据块顺序。 0-99999） （
D 码：绘图码，选择，控制光圈，指定线型。
G 码：通用码，用于坐标定位。
M 码：指定文件结束等。

2.1 D 码--绘图码，选择，控制光圈，指定线型

D code 是绘图工具的控制码，本文也不列表说明, 大概就几种常用的 D code 予
以介绍。 在这里笔者希望读者能去了解照相机的构造，因为光学绘图机的绘图动作，是综
合了一般的笔式绘图机与照像机的动作而成的。

标识
D00
D01(D1)

D02(D2)

D03(D3)
功能
回复到原来的预设的座标位置
划线，开光圈。
打开快门，同时移动桌面到对应的 X-Y 坐标。
关光圈
关闭快门，同时移动桌面到对应的 X-Y 坐标。
闪绘光圈
解释

不能用自定义光圈划线

作闪光动作, 其结果是像印

打开快门，同时移动桌面到对应的 X-Y 坐标。 章般的原地打印。
然后快速地打开、关闭快门， 这样就形成一
个曝光点。
D04 提起绘图笔, 并做快速移动。
D05 结束 D04 的功能。
D10-D999 D11 CIRCULAR 40 40 0 选择由 AD 命令定义的光圈
D12 SQUARE 10 10 0
D14 CIRCULAR 12 12 0
D15 CIRCULAR 15 15 0
D16 SQUARE 20 20 0
D17 CIRCULAR 20 20 0

2.2 G 码--通用码，用于坐标定位

General Function Code 通称 G Code，G code 大约有 35 个之多，G code 是用於
绘图机的动作控制码，为避免读者太过吃力， 因此不列表说明，大概就几种常用的 G
code 予以介绍，倘若读者希望能更进一步的了解，可以到网站/data/index.htm 下载
RS-274-X des cription 的 PDF 档案，并用 Adobe Reader 去打开阅读。
