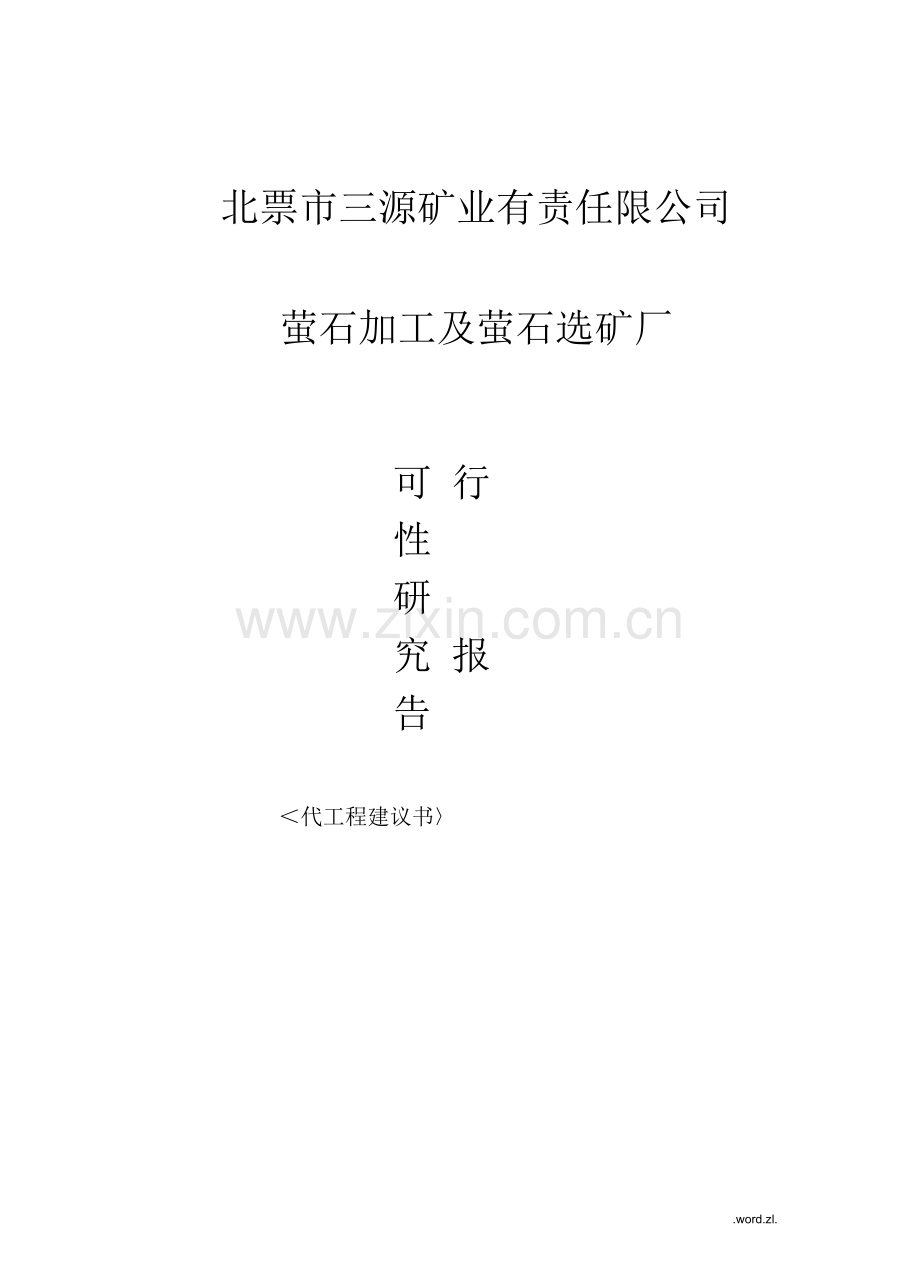

北票市三源矿业有责任限公司
萤石加工及萤石选矿厂
可 行
性
研
究 报
告
＜代工程建议书〉
.word.zl.

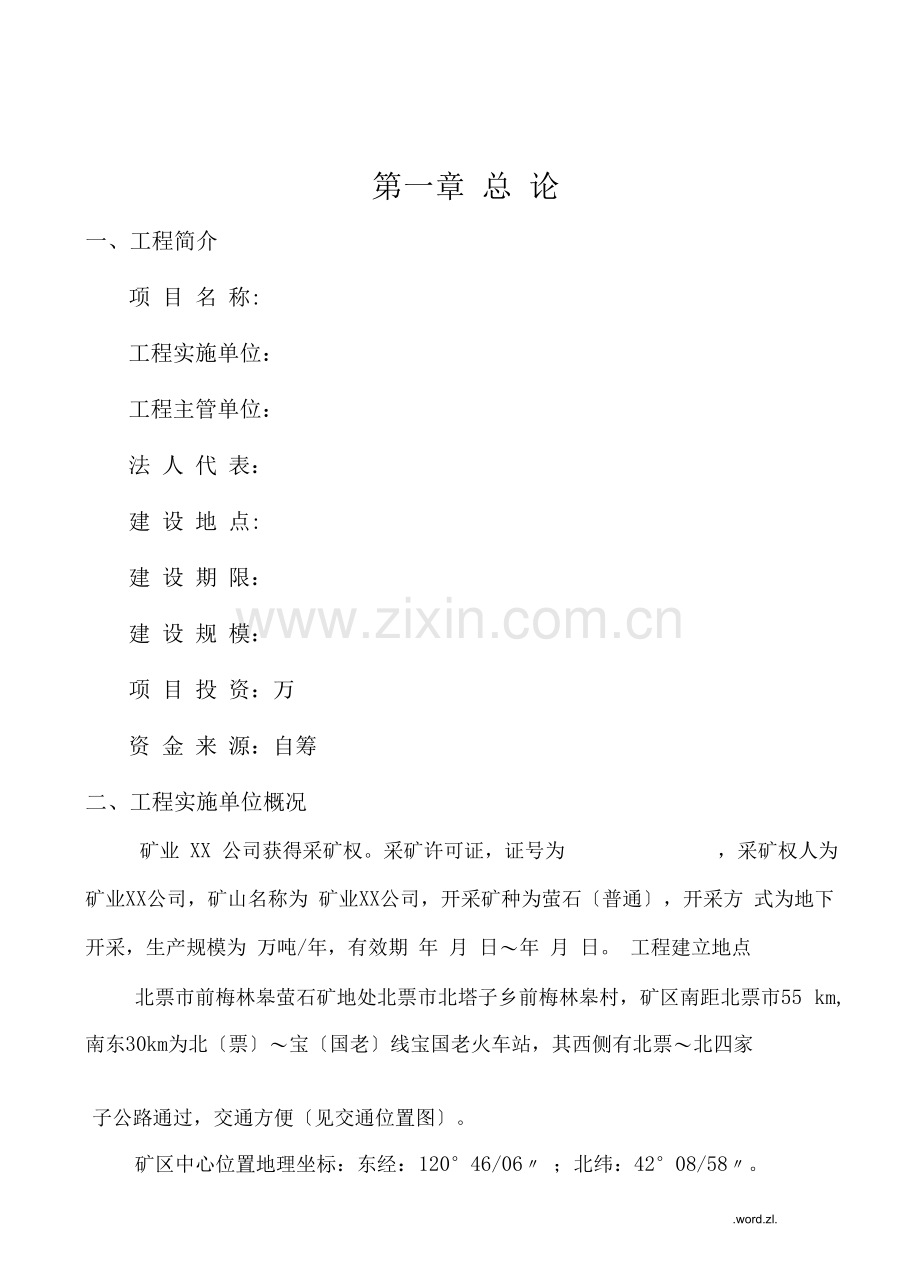

第一章 总 论
一、工程简介
项 目 名 称:
工程实施单位：
工程主管单位：
法 人 代 表：
建 设 地 点:
建 设 期 限：
建 设 规 模：
项 目 投 资：万
资 金 来 源：自筹
二、工程实施单位概况
矿业 XX 公司获得采矿权。采矿许可证，证号为 ，采矿权人为
矿业XX公司，矿山名称为 矿业XX公司，开采矿种为萤石〔普通〕，开采方 式为地下开采，生产规模为 万吨/年，有效期 年 月 日〜年 月 日。 工程建立地点
北票市前梅林皋萤石矿地处北票市北塔子乡前梅林皋村，矿区南距北票市55 km,南东30km为北〔票〕〜宝〔国老〕线宝国老火车站，其西侧有北票〜北四家
子公路通过，交通方便〔见交通位置图〕。
矿区中心位置地理坐标：东经：120°46/06〃 ；北纬：42°08/58〃。
矿区面积：0.2946km2,扩深后开采标高640m1~ 360m1。矿区拐点坐标见下 表。
矿区围拐点坐标表
点号
X
Y
1
4668842.562
40563844.596
2
4668202.563
40564264.59
3
4668202.565
40563934.592
4
4668842.565
40563394.598
开采深度：由640米至360米标高
三、编制依据

四、编制根本原那么
按照“统一规划、合理布局、综合开发、配套建立〞的原那么， 做到生产技术先进，工艺流程科学，设备选型合理，主要生产工程和 公用附属设施配套协调，总布置符合工艺要求和平安消防规。工程的 供电、供水、供汽、通讯、采暖等按有关规和要求办理，重视环境、 建成高效低碳节能的全封闭现代化工业厂房。利用行业余水进展厂区 周边绿化，改变厂区周边脆弱的生态环境，确保水土流失。作到谁污 染谁治理。对工程的经济评价，按现行经济政策和财税制度进展估测，
做到既符合政策，又符合实际。
五、编制围
本可行性报告对工程建立的必要性、建立条件、建立容、技术方 案、设备选型、工程方案、节能环保、消防平安、工程实施进度、投 资及财务评价等进展全面的经济论证。
六、设计规模及产品方案
根据北票市三源矿业XX公司的要求，确定北票市北塔镇牛家店村 建立规模为年处理原矿15万吨，入选的原矿平均品位为CaF2三 30—40%,精矿品位含CaF三97%,萤石精粉年产量3万吨，选矿厂生
2
产的精矿质量指标如下：
萤石精矿品位：CaF2三97%
粒 度： －200目80%
杂质含量： CaCO3w 1.0% SiO2w 1.0%
精矿产品；符合685690—85国家标准二级产品。
七、建立工程构成
选矿厂由破碎、磨浮、浓缩、脱水、枯燥、成品包装等工段及供 电、供水、供热等辅助设施组成。设有生产办公，生活住宿设施等。
第二章 原矿及供给
一、矿区概况矿区地质条件较简单，仅出露华力西期花岗杂岩体，系大 庙~鸡冠山花岗杂岩中段东缘局部，为该期第二次侵入产物〔Y广〕。
〔1〕岩体产状、形态与岩石类型
- .word.zl.

岩体为巨型岩基矿区主要出露斜长花岗岩相，是组成花岗杂岩体岩相之一， 与花岗闪岩相、二长花岗岩相呈相变关系。主要岩石类型为斜长花岗岩，局部 变种为黑云母斜长花岗岩、二长花岗岩、白岗质花岗岩和普通花岗岩。
〔2〕矿物成分与构造、构造
岩石呈似斑状〜巨斑状中粗粒〜粗粒构造，块状构造。
矿物成分为酸性斜长石、钾长石，前者主要为更长石、中长石，石英和黑 云母，黑云母常以团块状产出。其矿物含量见下表。
花岗岩类型及矿物成分表
主要岩 石类型
代号
主要矿物成分〔％〕
构造
钾长石
更长石
更中长石
石英
黑云母
斜长花岗岩
Y 43b
0〜20

40〜60
20〜25
5〜10
中粗粒
二长花岗岩
25〜35
30〜35

20〜35
5〜10
中粗粒
似斑状花岗
30〜50
20〜30

20〜35
5〜10
中粗粒
黑云母花岗
5〜20

35〜55
10〜20
15〜30
中粗粒
〔3〕化学成分
该花岗岩体岩石类型属于钙碱性系列，仅二长花岗岩属于铝饱和〔。＞45〕〜 过饱和〔45起＞15〕岩石，其中似斑状花岗岩及似斑状二长花岗岩为富碱质 〔4＜2分＜7=岩石］，似斑状花岗岩化学成分和查瓦里茨基值如下；
化学成份：SiO2 74.29%、TiO2 0.134%、Al2O3 14.23%、Fe2O3 0.75%、FeO 1.04%、 MnO 0.017%、MgO 0.55%、CaO 0.55%、CaO 0.68%、Na2O3. 5%、K2O 4.7%、P2O5 0.02%、H O 0.02%。
2
岩石化学查瓦里茨基特征值：S： 86.6、a： 8.87、b： 3.50、c： 1.00. a/c：
8.87、 a： 21.44. f： 45.20、m： 33.30、n： 52.80、^： 11.90. t： 0.18、Q： 54.49。
〔4〕副矿物
根据人工重砂统计资料列表于下，表中显示副矿物含量最高者应属榍石、 磷灰石和锆石，并普遍赋存于各岩石类型中；其次为磷钇矿和金红石；再次为
黄铁矿和白钨矿；而电氧石和褐帘石仅赋存于二长花岗岩和似斑状花岗岩中， 萤石赋存于似斑状花岗岩中。
1.1.1 矿体地质特征
萤石矿化带总体呈脉状，赋存于花岗岩中的构造带，矿化带地表萤石矿化 体呈网格状或脉状，最大宽度37!^。单独脉体形态不规那么，地表延长不大。 萤石矿化带的顶底板赋存2条矿体，分别编号为1号矿体、11号矿体。
1号矿体长100m,厚度0.67~0.82m,走向北北西45°,倾向258°~ 260°, 倾角48~55°,经钻孔控制，倾向沿深80!^。
11号矿体位于1号矿体之东，矿化带的底板，间距10~25!^,地表出露断 续分布的三个小矿体。南部的矿体出露长度110|m,厚度3.03~13.62|^平均厚 度为4.50m,平均品位CaF235.78%；矿体走向北西25°,倾258°~ 262°,倾角 470~62°,平均倾角为50°。经钻孔控制，矿体向倾斜方向延深较大，至380m 标高向下仍没有封闭。该矿体在坑道中矿体厚度变化较大，但较为连续，向两 侧仍有延长，有向北西倾伏之势。
1.1.2 矿石特征
〔1〕矿石类型
本区萤石矿根本可分为两种矿石类型：
单萤石矿类型：矿石均为萤石晶体集合体，无其他矿物伴生或共生，系单 一矿物矿石。
石英—萤石类型：该矿石除萤石外，含有一定量石英，其含量一般在10% 左右。
〔2〕矿石构造构造
萤石晶体颗粒不均匀，晶形较完全整，晶形多为立方体和八面体，矿石多
为上述晶体集合体构造，块状构造。
萤石晶体多见紫色、浅绿色和无色透明的晶体，常见有自形晶体、半自形 晶体和它形粒状晶体；粒度变化较大，最大的晶体颗粒可达2©1^,小的仅0.2|^^ 左右。
〔3〕矿石成分
①矿物成分
主要矿物为萤石，呈浅绿色、粉红色、兰色、紫色、白色等。矿物为等轴 晶系，晶体常呈立方体、八面体，较少呈菱形十二面体，尖晶石律穿插双晶常 见，常呈粒状和块状集合体，解理面平行八面体｛111｝，硬度4，比重3.18，玻 璃状光泽，透明或半透明。
与之共生的主要矿物为石英〔522〕，呈白色，半透明，油脂关泽，其性硬 而脆，少有节理，多呈贝壳状断口，石英晶体为六方锥体。
褐铁矿：含量少，属半生矿物，非同期产物，一般赋存在于萤石或石英晶 洞中，是后期热液产物，由于含量极微，对矿石质量不构成影响
②化学成分
有用组分为CaF2, ZK01钻孔所见口号矿体CaF2含量为22.81 ~41.47%,平 均 32.14%,ZK02 所见口号矿体 CaF2含量为 39.46 ~ 48.12%,平均为 43,79%°ZK03 孔所见口号矿体CaF2含量为29.72 ~39.70%, ZK05孔所见口号矿体CaF2含量为 40.60 ~ 44.28%,平均42.44%。除上述ZK01号孔所见口号矿体CaF2含量22.81%, 23.35%2, 9.55%。ZK03孔见到口号矿体CaF2含量为27.92%, 29.72%以外其他 均到达了30%以上，满足规最低工业品位要求。
萤石矿块品级：本区萤石块矿品级可达三级品,矿石质量较佳。
1.1.3 矿床开采技术条件
1.1.3.1 水文地质条件
本区地势北高南低，西高东低，最顶峰为矿区北西部的东帽山，海拔662.8!^, 侵蚀基准面471.8!^,最大高差191m,矿体出露于近东西向沟谷北坡，附近无 地表水体，地形条件有利于地表水自然排泄和地下水排放。
①含水层
第四系含水层：由于地形较陡，第四系地层分布较少，仅在沟谷中少有残 存，一般厚度5~101^,以砾石、碎石、砂、黄土状亚粘土为主，限于地形条件, 第四系地层延长不远，连续性较差，富水性不佳，该含水层除受大气降水垂直 渗透外，尚可承受岩石裂隙水补给。该含水层对矿床开采无大影响。
基岩裂隙含水层：岩性为花岗岩矿物颗粒较粗，且与其为华力西期产物， 地质年代长远，历经地质构造频繁，加之地表风化作用，节理裂隙发育，富含 裂隙水，与矿床充水关系密切，含水层厚度15~25m,其深部为坚硬岩石，富 水性和透水性均较差。
②隔水层
第四系黄土状亚粘土是第四系潜水隔水层，由于其分布有限，互不连续， 其隔水性能较差。
基岩隔水层：是裂隙含水层以下新鲜岩石，其隔水性能较佳，如遇断裂构 造影响，岩石破碎，其隔水性能那么相对减弱。
③老硐积水
由于多年、多期次的开采，形成了形态不规那么的采空区，其空间位置已 无法确定，仅在现有能观查到的的地段，可见老硐中局部积水，但一般水量不 大，并且在枯水期枯槁。由于老硐主要局部无法调查，其间积水的真实状态不 能确定，因此，矿山生产过程中，要严密监测老硐积水的状态和变化。
本区水文地质条件属简单型。
二、矿石储量与构造
2012年7月由发现者矿产勘查编写了?省北票市前梅林皋萤石矿〔深部扩 界〕储量核实报告？，由于1号矿体已采空，提交扩深后矿区围11号矿体萤石矿 资源量198488t, 平均品位〔CaF2〕35.87%,其中332类萤石矿资源量89528t, 333类萤石矿资源量108960t ；矿界332类萤石矿资源量46288t，333类萤石矿 资源量37624t，合计〔332+333〕83912t；矿界外332类萤石矿资源量43240t，
.word.zl.

333类萤石矿资源量71336t，矿界外合计〔332+333〕114576t。
资源量估算结果表
矿块 编号
资源量 类别
矿体 面积
矿体 厚度
块段 体积
体重 (t/m3)
矿石量 (吨)
平均品 位(％)
备注
II
332
3636
2.87
10435
2.8
29219
33.85

332T
1567
3.89
6096
17069
35.10

3小2计2

46288

II c C C C
4412
3.28
4290
12012
32.19

332-3
2867
3.89
11153

31228
35.10

3小2计4

43240

II
333
3760
2.89
10866

30425
37.48

333-1
691
3.72
2571

7199
36.26

3小3计2

37624

II
1791
2.75
4925

13790
39.85

333—3
5025
4.09
20552

57546
37.13

3小3计4

71336

合计
332

89528

333

108960

332+333〔矿界〕

83912

332+333〔矿界外〕

114576

总计
332+333

198488

本次设计利用资源储量为扩深后矿区围的地质资源储量，扣除边角损失后 设计利用资源量19.59万1，见下表。
设计利用资源量表
资源量类别
体积⑺力
体重(t/m3)
矿石量⑴
平均品位(％)
备注
332
31621
2.8
88539
33.88

333
38360
107407
37.51

332+333

195946
35.87

原 矿 光 谱 分 析
表1

Ba
Be
As
P
Cr
Pb
Zn
Cu
Ni
CO
Sn
Ta
As
Mo
V
S

<0.01
0.006
0.00
0.0
0.01
0.006
0.00
0.0025
<0.001
0.000
0.001
<0.001
<0.0001
<0.001
0.001
<0

<0.01
0.0015
0.00
0.0
0.005
0.008
0.00
0.002
<0.001
0.000
<0.005
0.003
<0.0001
<0.001
0.002
<0

Th
Ta
Nb
Ty
Ca
La
Y
Yb
Mn
Fe
Al
Ca
Mf
SiO2
K
N

0.00
0.0
0.00
0.03
0.0
0.00
<0.001
0.000
0.05
1.5
2
>10
0.6
>10
'0
0.

0.00
0.0
0.00
0.05
0.0
0.00
<0.001
0.000
0.07
1
3
>10
0.6
>10
0
0.

原 矿 光 谱
分 析
表2

CaF2
CaCO2
CO2
P
Zh
CaO
MgO
De2O3
Pb
S
SiO2
Ba
RD2O、

54.51
1.83
0.87
0.0015
0.0067
0.021
0.074
0.90
0.00
0.013
40.56
0.00103
0.001

64.30
13.58
6.01
0.0015
0.0039
0.017
0.067
0.40
0.00
0.033
20.06
0.00097
0.01
萤石精矿光谱半定量全分
析结果
表3
Ba
Be
As
P
Cr
Pb
Zn
Cu
Ni
CO
Sn
Ca
Ag
Me
V
Sr
Z
0.00
0.0008
0.00
0.0
0.003
0.006
<0.01
<0.01
0.005
0.000
<0.001
0.000
0.000
0.000
0.00
0.00
0.
Ta
Nb
Ti
Ca
La
Y
Yb
Mn
Fe
Al
Ca
Mg
Si
K
Na

0.0
0.00
0.001
0.0
0.00
0.00
0.000
0.02
0.1
0.4
>10
<0.1
0.8
0
0.0

最终精矿、尾矿组分析
表4

CO2
P
\
CaF2
\
CaO
MgO
Fe2O3
Pb
S
SiO2
Ba
CaCO2
RF2O2
H2O+

0.07
0.0015
98.38
0.001
0.041
0.016
0.05
0.00
0.013
1.10
0.00097
0.52
0.013
0.45

1.26
0.00064
6.49
0.013
0.021
0.14
1.79
、
0.011
84.50
0.0012
3.05
0.012
1.28

第三章 厂址选择及经济效益
一、建立地点及配套条件
1〕、地理位置、交通及气象
北票市三源矿业XX公司，选址位于北票市北塔镇牛家 店村，距北票市50公里交通便利。
2〕、气象条件
该区位于西部山区，为翼北辽西中低山区之低山丘陵区，属于燕 山山系，努鲁儿虎山山脉，多以低山丘陵为主要地形特征。山脉走向 北东〜北北东，与区域地质构造线根本一致。海拔一般471.80〜 648.20印，最顶峰为帽山，海拔662.8口，最大高差191口，当地侵蚀 基准面471.80口，地形切割较剧，冲沟发育。植被较发育。
矿区南部有前梅林皋河通过，河谷走向近东西，向东转北汇入黑 城子河。上述河流均为季节性河流，雨季有水，旱季干涸，丰水期洪 水爆发有碍交通。
本区署干旱一半干旱气候，干湿季节清楚，干旱季节长，冬寒而 夏酷，昼夜温差大。剧气象部门统计资料，一月份平均最低温度 -11.5℃，七月份平均最高温度+25℃，年最高温度42℃，年最低温度 -27.8℃（1985年）。本区雨量较少，受太平洋幅热带高压影响，降雨带 七月份才推移至本区，固雨量多集中于七、八、九月份，其中八月份 最大，为115.6 mm,年降雨量378—610忻，蒸发量1600 ~ 1805mm, 为降雨量的2.9倍。年平均湿度52~59%,冰冻期为当年11月至翌 年4月。
当地居民以农业为主，农作物以玉米、谷子、高粱居多，经济作 物以种植棉花、蔬菜为多，乡办企业小型铁矿、金矿，剩余劳动力输 出，亦是经济来源之一，自然条件的缺欠和工农业开展不平衡是本区 经济开展滞后的重要原因。
二、地质条件
本工程所选的厂址，为砾漠，即砾质和沙质地质。沙砾 层质为碱性地，构造稳定，无不良地质现象。承载力良好。。 选矿厂无较大的建（构）筑物，该地适合建选矿厂。
三、选厂工程总投入资金及效益情况
1、工程投入总资金5000万元
2、工程实施后新增经济效益预测如下： 投资回收期：3年〔含建立期〕 财务部收益率：17%〔税后/年〕 四、主要原料、燃料
- .word.zl.

1、主要原料： 150000吨/年〔50%氟化钙〕
2、主要燃料：〔原煤〕 150吨/年
五、年运转率 ： 300天
六、全厂总人数 ：35人
七、公用动力消耗
1、电: 150万度
2、水: 120万立方
3、煤: 150吨
八、设计面积数椐
1、工程总占地面积 100000 m2
2、建筑面积： 15000 m2
3、绿化系数： 25%
九、全厂综合能耗: 〔标煤〕 2500/ 吨十、单位产品综合
能耗 : 〔标煤〕 30kg/ 吨
十一、工程工程总投资 : 5000万元
固定资产无形资产投资 : 4500万元
流 动 资 金: 500万元
十二、达成年产销售收入:
7800万元〔精粉7500万元，雕刻件300万元〕
十三、本钱与费用
达产精粉年总本钱: 2100万元
十四、年利润总额：5421万元 十五、销售税金：870万元〔含附税〕 第四章 工程开 展的前景 当今世界，随着经济全球化的深入开展，国际 国生产要素重组和产业转移步伐明显加快，科技进步对经济 开展的推动作用显著增强，在我国构建和谐社会、加快推进 现代化建立的重要时期，东部腾飞、中部崛起、东北振兴、 西部开发的东中西互动互补互促的区域开展新格局已经形 成。
随着西部开发的不断深入，在招商引资方面，省及市制 定出了多项的优惠政策。根据省委、省政府有关规定和市委、 市政府对国外经济实体和个人来本市联办或独资兴办的工 程给予优惠。
自1994年以来，中国氟化盐产品市场出现紧俏局面， 2005年以后，国家在环保总局、财政部、中国人民银行等部 门的配合下，国有氟化盐原有生产线引进美国瑞工等先进技 术扩建开发生产线，萤石精粉的市场需求逐年增加。根据氟 化盐生产行业的专家预测，此紧俏关系在未来 10年都不能 得到缓解。
第五章 市场概况分析 一、萤石矿产的
成因及产状
萤石是一种多成因的矿物。〔1〕生作用中主要是由热 液作用形成，・与中低温的金属硫化物和碳酸盐共生。热液 的萤石矿床有两类：一是鉴于石灰岩中的萤石脉，共生矿物 主要是方解石，石英很少。有时与重晶石、铅锌硫化物半生。 另一种是鉴于流纹岩、花岗岩、片岩中产出的萤石脉，共生 矿物中方解石很少，主要是石英。〔2〕沉积型，在沉积岩 中成层状与石膏、硬石膏、方解石和白云石共生，或作为胶 结物以及砂岩中的碎屑矿物产出。二、萤石产品的性能及应 用
萤石又称氟石，是一种常见的卤化物矿物，它是一种化 合物，它的成分为氟化钙，是提取氟的重要矿物。萤石有很 多种颜色，也可以是透明无色的。透明无色的萤石可以用来 制作特殊的光学透镜。萤石还有很多用途，如作为炼钢、铝 生产用的熔剂，用来制造乳白玻璃、搪瓷制品、高辛烷值燃 油生产中的催化剂等等。萤石一般呈粒状或块状，具有玻璃 光泽，绿色或紫色为多。萤石在紫外线或阴极射线照射下常 发出蓝绿色荧光，它的名字也就是根据这个特点而来。 在 人造萤石技术尚未成熟前，是制造镜头所用光学玻璃的材料 之一。世界萤石产量的一半用以制造氢氟酸，进而开展制造 冰晶石，用于炼铝工业等。电冰箱里的冷却剂〔氟利昂〕要 用萤石；1986年，我国第一代人造血液也要用萤石。 三、萤石行业市场分析
有资料显示，萤石矿目前在国十分看好，而国际市场也
更为看好。我国的萤石矿产资源的根本态势是萤石保证程度 不高，萤石资源供不应求的局面将长期存在。我国沿海萤石 资源基地的144个生产矿山中，资源接近枯竭的占 56.6％， 面临危机的占 23.9％，资源有保障的仅占 19.5％。根据近 三年国萤石产量与市场消耗量状况分析，萤石精粉的产量与 市场需求在逐年增长。萤石精粉有一定的缺口。氟化盐厂、 大通县氟化盐厂、中天化工XX公司年总需30万吨萤石精粉。 随着人均货币支配率的上升，消费群体逐步对工艺品的鉴赏 能力有所提高，为萤石雕刻工艺品的销售市场奠定了充分、 有利的前景。
第六章 设备与工程技术方案一、工程
规模
1、 根据目前我公司掌握的矿山资源的储量情况，确定 工程建立规模为年生产3万吨萤石精粉的加工。
2、产品方案
①、根据原有矿石的品位和本省同类企业的标准，选矿 回收率按88%计算，选矿比1 ：3,年生产萤石精粉量2.4万 吨〔原矿品位三40%〕。
②、经过人工筛选，品位达40~50%,块矿年产10000 吨，单价为800元/吨，直接卖入钢厂年收入800万元。
3、技术方案
本工程选矿的方法采用浮选法，选矿工艺设备采用我国 工业长期使用的可靠生产设备。
4、生产工艺流程：〔见流程图〕
选矿按设备的性能分为以下几个局部：破碎、磨矿、浮 选、浓缩、过滤、烘干作业段。
从采场运来的矿石卸在原矿堆料场，用装载机将矿 石运到受矿仓，受矿仓上部设有格筛，筛孔为400*400〔毫 米〕采用二段开路碎矿流程，原矿给矿粒度400-0毫米，排 矿检度为300-0毫米，总破碎比为10。原矿粒度大于400毫米 的人工锤碎。矿石经板式给矿机、进鄂破碎机，破碎产品经 1号皮带输送机进圆锥破碎机破碎，排矿最大粒度三13毫米。 经2号皮带输送机进粉矿贮料仓，由摆式给料机。经3号皮带 输送机给入球磨机。磨矿的矿浆进螺旋分级和水力旋流器沉 砂进展返回球磨机再磨，磨矿细度为-200目占82%，水力旋 流器上部溢流液进提升搅拌桶，矿浆自流到浮选机。浮选精 矿用泵送到浓缩机，浓缩为60%的矿浆浓度后，自流到盘式 真空过滤机，经真空过滤机脱水，水份三10%的精矿粉进9 1500幻2000枯燥机〔2台〕烘干，至精矿粉水份三0.5%,包 装外运，浮选后尾矿品位三5%。
浮选后尾矿用砂泵送到室外浓缩池，经浓缩机离心沉淀 澄清别离后，澄清液〔回水〕从浓缩池上部溢流口自流进入 回水续水池利用，沉淀池底下部形成高浓度矿浆从池底部锥 形排矿口排出，自流到盘式真空过滤机，经真空过滤机脱水，
.word.zl.

形成水份三10%的尾矿，经过滤后滤液〔水〕回收至续水池 作工艺补加水综合利用。湿态尾矿集中堆放。定量时外运戈 壁另作它用。
二、工程选用设备
本工程设计为两条日处理萤石原矿550吨/日生产线。
设备选型根据选矿厂规模和建厂周边的矿石性质确定 工艺流程，同时参考近几年同行业同规模的实践经历。产品 市场需求和开展趋势，进展了设备选型。

设备选型一览表（表3）
序 号
设备名称
单 位
数 量
规格型号
传动电机功率 〔kw〕 单台功率
设备估算 〔万元〕 合计功率
备注 单价
1
板式给矿机
台
2
CBQ 500*4000
5.5

2
颚式破碎机
台
1
PE400*600
30. 0

3

台
1

4
胶带输送机
台
1
B=600 V=1.0 M/S L=38M
7.5

5

台
1

11.0

6

台
1

55.0

7
胶带输送机
台
1
B=600 V=1.0 M/S L=28M
5.5

8
胶带输送机
台
2
B=600 V=1.0 M/S L=22M
7.5

9
摆式给矿机
台
4
600x600
1.1

10
胶带输送机
台
1
B=600 V=1.0 M/S L=10M
3.0

11
湿式格子型球磨机
台
1
,2100x4500
130. 0

12

台
1

130. 0

13
高堰式分级机
台
1
PG-20 ,1500
22. 0

14
浮选机
台
36
SBF—2.8
11

15
矿用搅拌桶
台
2
XB—1600
5.5

16
药剂搅拌桶
台
2
,9001100
1.5

17
中心传动浓缩机
台
1
NZS—9 , 9000
4.0

18
圆盘真空过滤机
台
1
GD—20 m
60.0

19

台
1

18.5

20

台
1

7.5

21
胶带输送机
台
2
B=600 V=1.0M/S L=8M
3.0

22
渣浆泵〔立式〕
台
4
100RV-SP
22x3

23

台
1

24

台
1

25
天车
台
1
Q=5.0T 跨度 L=9M
7.5

序号
设备名称
单位
数量
规格型号
设备价格〔万元〕
备注
1
中心传动浓缩机
台
1
NZS—9m

2

台
1

3
胶带输送机
台
2
B=600V=1.0M/S
L=8M

4
渣浆泵〔立式〕
台
1
100RV-SP

（表4）

序号
设备名称
单位
数量
规格型号
设备估算价 格〔万元〕
备注
1
电子汽车衡
台
1
SCS-120

2
根底安装材料

地磅
3
拉运矿车
台
4
自卸式

4
装载机
台
2
5.0m3

合计

（表4）

供 暖 （表5）
序 号
设备名称
单位
数 量
规格型号
传动电 机功率 〔KW〕
设备估 算价格 〔万 元〕
备注
1

台/套

2
锅炉
台/套
1
KZL-13 D=2T/H

3

台
1

4
给水泵
台
4

处理尾矿设备选型
辅助设备

.word.zl.

5
安装材料（采暖）

（地暖）

合计

（表6-5）
序 号
设备名称
单位
数量
规格型号
设备估算价 格〔万元〕
备注
1
变压器
台
1
S9-800/10

2
变压
台
1
S9-100/10

3
电容补偿柜
台
2
800KVar

4
进线柜
台
1
800A

5
出线柜
台
2

6
动力相
台
3

7
安装材料

〔含厂区这在照明〕

合计

供水 （表 6-4）
序 号
设备名称
单
位
数量
规格型号
传动电机 功率 〔KW〕
设备估算价 格〔万元〕
备注
1
深井泵
台
3

2
离心泵
台
10

3
供排水管道
M

4
高位水池〔清水〕
m
480

1200M3
5
蓄水池〔回水〕
m
480

1200M3

合计

（表6-6）
序 号
设备名称
单 位
数量
规格型号
传动电机 功率 〔KW〕
设备估算价 格〔万元〕
备注
1
车床
台
1
C6140

2
牛头台钻
台
1
Z340

3
洗床
台
1
X62100

4
电焊机
台
1
BX1-400

5
电焊机
台
1
BX1-500

6
气割、砂轮机等

合计

三、水源工程
1、本设计选矿厂供水水源，距选矿厂南约2公里。厂区 与水源地相对落差2米，通过一级泵站抽送于选矿厂北面的 贮水池〔容量1200m3〕，余水进蓄水池〔容量1200m3〕涌 水量约为150m3/时，
2、企业总用水量：650m3/日。
其中：生产用水量：600m3/日
职工生活用水量：650m3/日
3、消防水量
按同一时间发生一次火灾，其流量为10升/秒，火灾延续 时间为1小时考虑。一次消防水量为36m3/时。采用高压消防 系统消防水量即可从高位水塔抽取。
4、水质要求
地下水水质较好，可直接供选矿厂各车间生产及职工生 活饮用水。
5、给水系统
①、高位水塔离选矿厂很近，通过长度500米左右的输
水管将水送入选矿厂、生活等各用水点。
②水塔
新建高位水塔容积30m3,落差20米，钢筋混凝土外砌砖 中间夹保温，塔贮存了选矿厂生产、生活调节和事故用水， 以及消防水量。
③输水管线
高位水塔间的输水管线采用①90x6[PP-R管〕约500米 长，室外管线埋设深度一般为1.0—1.5米，接收口采用石棉 套保温。
6、排水
①、企业排水量
企业总用、排水量650m3/日。
②、排水系统
选矿厂车间采用明沟收集冲洗地坪等零散排水至尾矿 矿浆池，并与尾矿一起由砂泵输送至100米以外的尾矿坝、 库中。
厂区雨水通过明沟就近排出厂外。锅炉房、试验室等少 量用水量，设置污水管单独排至厂外绿化带。
电工程；
1、配电室
配电室设高、低压变配电柜。动力及配套设施用电在车 间分布。高、低压配电室设在选矿车间外，为了防止风沙、 灰尘的浸蚀，变压器采用室型，安装在变压器室。
2、供电
由金庙沟10KV供电线路，架空线路“「’型接引入选矿 厂厂区配电室预设变配电系统。
本设计采用低压无功补偿，补偿后，功率因数提高到 0.930。全厂选用59-1200 10KV/.4KV、S9-100 10KV/0.4KVffiS 能变压器各一台。
全厂配备三台高压柜，（进线柜，出线柜、PT柜）用作进 线保护（过负荷保护及短路保护）以及电能计量。低压配电屏 配备进线，馈电和电容补偿等屏，高压开关柜选用66-仅产 品，低压配电屏选用66口型设备。各车间分别设有动力配电 箱及照明配电箱。对较大容量的球磨机配备配套控制柜，其 它设备就地操作，采用磁力起动器或负荷开关。
3、照明、防雷及接地
①、皮带走廊，磨浮车间室照明选用防尘灯具，其它车 间照明配备防尘工厂灯具。
②、低压为三相四线制系统，车间电机保护方式采用接 零保护，用电设备金属外壳必须作接零保护。
六、建筑设计原那么
1、满足生产工艺要求，平面紧凑，布局合理，便于安 装、检修、生产操作与管理，做到“技术先进、经济合理、 平安适用、确保质量〞。
2、建筑设计注重环保和可持续开展。
3、厂区建筑造型简洁明快，整个厂区生产、生活格局 规划统一。
4、生产车间严格按工业企业设计要求进展设计。
5、工程设计均遵照执行国家发改委、建立部颁发的现 行设计规、规定和法定计量单位及部颁标准。
七、构造设计原那么
1、贯彻执行国家的技术经济政策，做到技术先进、经 济合理、平安实用、确保质量。
2、从工程实际出发，考虑当地的建筑材料供给条件和 施工队伍的生产能力，合理选用材料、构造方案、构造措施， 以满足生产、使用和检修要求。
3、符合现行的国家和有关部委的设计规和标准。
4、优先选用定型和标准化的构造和构件，所采用的标 准图以国标和部标为主。
八、构造设计方案选择
1、构造设计根底资料
生产设备根底深度应根据当地土层地质及设备重量情 况，由土建部门设计，建立单位备料施工。设备根底预埋件 平整，与螺纹钢焊接结实，水泥混凝土浇注应坚实、平整。
2、构造设计方案选择。根据建厂期间相关单位提供的 根底资料、地质勘探报告和周围地质资料，确定本可行性研 究报告工程设计按天然地基设计。
3、建〔构〕筑物一般采用砖混构造，特殊生产区采用 框架构造与砖混构造结合。
- .word.zl.

4、尾矿库回水回收利用、库容中心自然地±0.00 下挖
1.5-2.0M,库坝根底严格按1：2：4建造、到达构造严密、 技术规的建立要求。
九、尾矿库设计采用的主要标准规
1、?防治尾矿库污染环境管理规定?
2、?尾矿库平安管理条例?国家经贸委令20号
3、?尾矿库平安监视管理规定?国家平安总局、2006年 4、？尾矿库平安技术规程？(A02006-2005)
5、?环境保护图形标志-固体物贮存〔处置〕场?
〔GB15562.2-1995〕
十、土建立计采用的主要标准规
1、？房屋建筑制图统一标准？［GBJ-1986〕。
2、？建筑制图标准？〔68〕104-1987〕。
3、？建筑防火规？［GBJ16-2006〕。
十一、工程建筑物一览表 。
.word.zl.

主建筑工程一览表
序 号
工程名称
单位
数量
构造
屋面构造
单位 元/m2
金额〔元〕
备注
1
贮水池（清水）
m
480
砼现浇
砼预制板

〔1200m3〕
2
蓄水池〔回水〕
m
480
砼现浇
砼预制板

〔1200m3〕
3
皮带廊
m
180
砖混、
砼预制板

破碎车间
m
180
砖混、
彩钢板

4
贮料仓
m
9.42
砖混
砼现浇

5
磨矿车间
m
